Откатные ворота зимой: три температурных класса, которые между собой не совпадают

У РОЛТЭК смазка подшипника в роликовой опоре держит минус 60, у АЛЮТЕХ — минус 40, у Comunello — минус 30. У приводов свой разброс: от минус 20 до минус 40. Средняя январская температура в Челябинске — минус 14,6, но это не минимум, а ориентир для расчета.

Ворота встают не потому, что мороз ломает ролик или мотор напрямую — загустевшая смазка и наледь поднимают трение, и это трение съедает запас усилия привода, который производитель закладывал именно на такой случай. Совпадут ли между собой две паспортные строки — температурный класс опоры и нижняя граница привода — решает, доедет ли створка в январскую ночь до конца рельса.

Январь по документу, а не по ощущениям

Средняя температура января в Челябинске — минус 14,6 градуса. Это данные СП 131.13330.2025 «Строительная климатология», таблица 7.1. Для сравнения: Верхнеуральск — минус 16,1, Нязепетровск — минус 14,4, Бреды — минус 14,7. Разброс по области небольшой, все точки укладываются в пределы одного-двух градусов.

Средняя — это не минимум. В реальные морозные дни столбик опускается заметно ниже. Когда в паспорте написана нижняя граница рабочих температур, ее нужно сравнивать не со средней январской, а с тем, насколько ниже она может провалиться в конкретную ночь.

Три паспорта, три разных минуса

Расхождение обычно замечают уже после того, как ворота встали. У РОЛТЭК в опоре «ЭКО» применены усиленные подшипники 6202.2RS по ГОСТ 8882-75 со специальной негигроскопичной низкотемпературной смазкой до -60. Такие подшипники изготавливаются по отдельному заказу и имеют собственную маркировку РОЛТЭК-60 — это не общая характеристика линейки, а партия под конкретное температурное требование.

У АЛЮТЕХ в роликовой опоре серии SGN смазка подшипника работает до -40. У Comunello в каретке Integrator подшипники нового поколения с защитой от пыли рассчитаны на диапазон от -30 до +80.

Итого: -60, -40, -30. Три производителя опор, три разных ответа на один и тот же вопрос «до какого мороза смазка сохраняет свои свойства». Это не маркетинговая формулировка, а конкретная паспортная строка, и от нее зависит, насколько ролик будет крутиться легко в мороз, а не насколько он выдержит вес полотна.

Мороз ломает не ролики, а привод

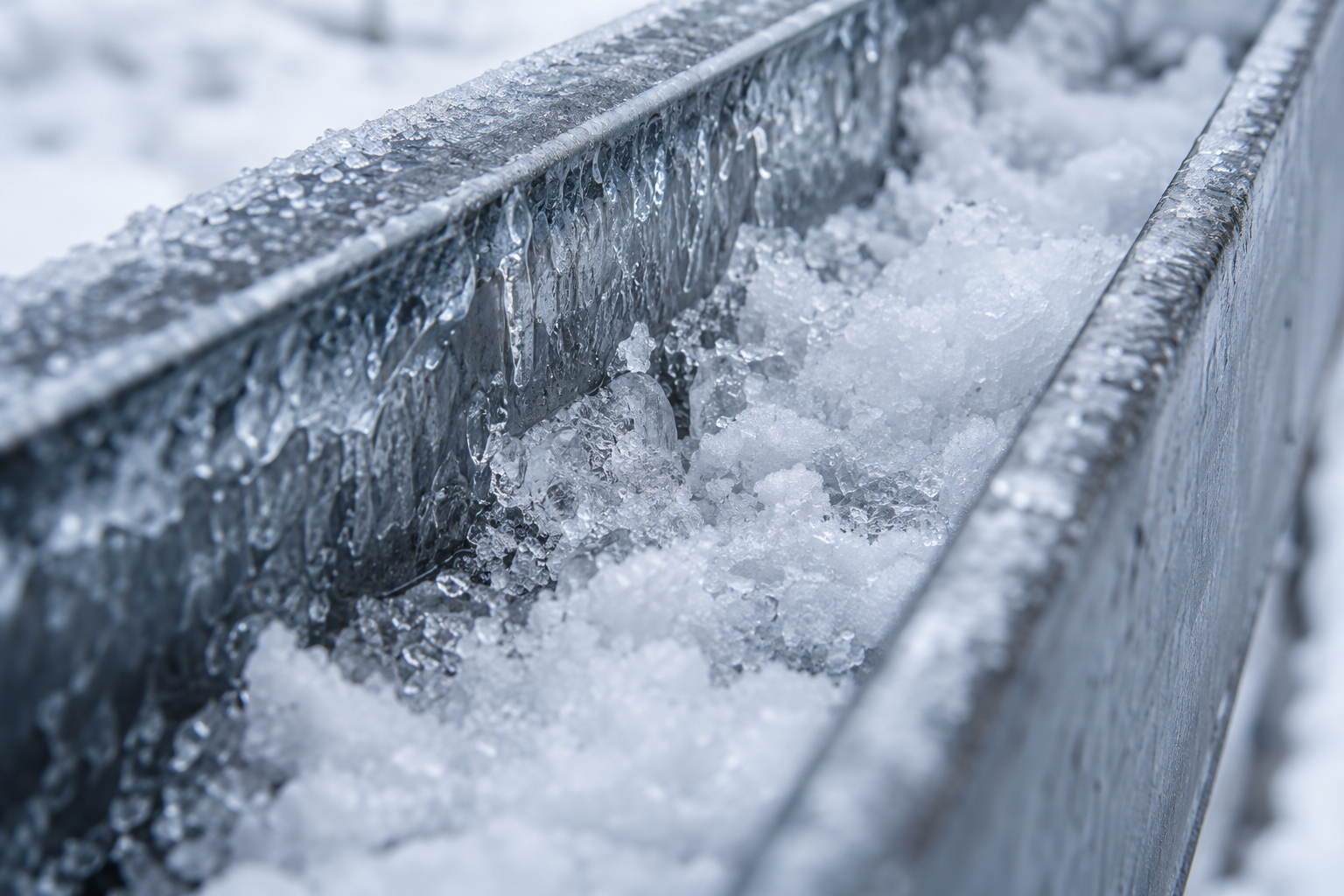

Ролик и подшипник рассчитаны на нагрузку и на температуру — механически они выдерживают мороз до заявленной границы. Проблема возникает дальше по цепочке. Загустевшая смазка и наледь на направляющей увеличивают трение при движении створки. Растет усилие, которое нужно, чтобы протянуть ворота по всей длине хода. Это усилие берет на себя привод, а у него запас ограничен.

Nice в руководстве к приводам ROX прямо указывает: эффективность автоматизации откатных ворот зависит от трения и сопутствующих факторов, в том числе льда, который может мешать движению створки. Производитель требует измерить усилие, необходимое для перемещения ворот по всему ходу, и проверить, что оно не превышает 25% от максимального усилия привода — этот запас закладывается именно на случай неблагоприятных климатических условий, повышающих трение.

AN-Motors для приводов серии ASL формулирует то же требование иначе: усилие для движения створки должно быть меньше половины максимального тягового усилия привода. И прямо называет причину запаса — неблагоприятные погодные условия, такие как ветер и обледенение, а также износ комплектующих со временем увеличивают трение в системе.

Здесь и проявляется разница между -60 у РОЛТЭК и -30 у Comunello: если смазка подшипника рассчитана на низкую температуру, нагрузка на привод в мороз растет меньше. РОЛТЭК прямо связывает это с возможностью ставить привод с меньшим запасом по мощности — низкотемпературные подшипники снижают нагрузку на автоматику и продлевают ей срок службы.

Про то, как мороз действует на металл и бетон вокруг ворот, а не только на механику самой автоматики, есть отдельный разбор — бетонирование столбов в мороз подчиняется похожей логике: паспортные цифры и реальная зимняя площадка — разные вещи.

Нижняя граница привода: от -20 до -40

Смазка в опоре — только половина уравнения. Вторая половина — сам привод, и здесь разброс тоже не маленький. По паспортам пяти производителей нижние границы рабочих температур такие: АЛЮТЕХ Roteo RTO — от -30, DoorHan Sliding-1300PRO и 2100PRO — от -40, Nice ROX — от -20, FAAC 740/741 — от -20, AN-Motors ASL — от -20.

Есть оговорка, которую легко пропустить. AN-Motors указывает, что все технические характеристики действительны при температуре окружающей среды 20 градусов плюс-минус 5. Nice формулирует то же самое: все технические спецификации приведены для температуры окружающей среды 20 C плюс-минус 5 C. То есть заявленное усилие, скорость, ресурс — это цифры для комнатной температуры, а не для январской улицы. Нижняя граница рабочих температур в паспорте — отдельная строка именно потому, что при приближении к ней остальные характеристики уже не гарантированы в полном объеме.

Если в Челябинске средняя январская температура минус 14,6, а привод рассчитан на нижнюю границу минус 20, между ними остается запас в пять градусов. При морозной ночи ниже средней этот запас исчезает, и привод начинает работать на самом краю своего диапазона — в тот момент, когда трение в опоре из-за загустевшей смазки уже выросло.

Температурные классы: сводная таблица

Что делают на этапе заказа

Первое — смотреть температурный класс смазки в опоре, а не только заявленную грузоподъемность. Для области с январем около -15 в среднем и более холодными пиками разница между -30 и -60 не абстрактная, а рабочая.

Второе — число роликов в опоре. РОЛТЭК прямо предупреждает: в конструкциях с 5-роликовыми опорами, особенно с перекашивающим болтом, нагрузка на привод резко возрастает из-за неизбежного перекоса опор. Перекос добавляет трение сам по себе, независимо от температуры, и в мороз эти два фактора складываются.

Третье — запас по усилию привода. Оба производителя автоматики, и Nice, и AN-Motors, требуют измерить фактическое усилие протяжки створки и убедиться, что оно укладывается в долю от максимального усилия привода — именно этот запас работает как подушка на случай обледенения.

Четвертое — регулировка уловителя. РОЛТЭК указывает, что концевой ролик при входе в уловитель должен приподнимать створку на 10 мм, диапазон регулировки — 50 мм по вертикали и 6 мм по горизонтали. Если эта регулировка сделана неточно, створка задевает уловитель с перекосом, и добавляется то же паразитное трение, о котором говорит предупреждение про 5-роликовые опоры.

Пятое, для тяжелых консольных ворот — DoorHan для консольных откатных конструкций шириной проема 2-7,5 м и высотой 1-3,2 м рекомендует для устойчивой работы в зимних условиях уменьшать вес полотна в 3-4 раза относительно того, что допустимо летом. Это прямая рекомендация производителя, а не общий совет «сделать полотно легче». Легкое полотно снижает и статическую нагрузку на опоры, и то избыточное усилие, которое привод должен преодолевать при возросшем зимнем трении.

Металл опор и рамы тоже стоит защищать заранее, до того как влага и наледь начнут работать на коррозию — здесь пригодится материал про антикоррозийную обработку столбов перед установкой, логика та же: обработка до монтажа экономит ресурс конструкции зимой.

И раз речь про привод и его запас по усилию — фотоэлементы и требования к безопасности автоматики разобраны отдельно, см. безопасность автоматических ворот и ТР ТС: запас по усилию, о котором говорят Nice и AN-Motors, напрямую связан и с требованиями к безопасной работе привода.

Чего производители не требуют

Требований к подогреву или прогреву ворот и привода зимой не найдено ни у одного производителя роликовых систем — ни у РОЛТЭК, ни у АЛЮТЕХ, ни у Comunello, и ни у одного производителя приводов — ни у АЛЮТЕХ, ни у DoorHan, ни у Nice, ни у FAAC, ни у AN-Motors. В паспортах есть только температурные пределы смазки, подшипника и привода.

Совет про греющий кабель под нижнюю балку или подогрев направляющей — это не требование изготовителя ворот, а частная рекомендация, которая ходит по форумам и от установщика к установщику. Сама по себе она не противоречит паспорту, но и не следует из него. Прежде чем тратиться на подогрев, логичнее свериться с двумя цифрами, которые уже есть в документах на конкретное изделие: температурным классом смазки в опоре и нижней границей рабочих температур привода. Если обе цифры ниже реального минимума в регионе с запасом, подогрев не нужен.

Частые вопросы
