Откатные ворота шириной 4 метра, привод на 600 Вт, пульт с телефона — и ни одного фотоэлемента. Такая картина встречается на каждом втором участке. Пока ворота закрываются только когда хозяин смотрит на проём — это просто неудобно. Когда включается автоматическое закрытие по таймеру или через приложение — это уже вопрос безопасности людей и ответственности владельца.
Что говорит ТР ТС 010/2011
Технический регламент Таможенного союза «О безопасности машин и оборудования» (ТР ТС 010/2011, принят решением Комиссии Таможенного союза от 18.10.2011 № 823, действующая редакция от 13.03.2026) распространяется на оборудование с приводными движущимися частями. Электропривод откатных ворот подпадает прямо: есть привод, цепь управления и источник энергии.
Пункт 38 приложения № 1 к ТР ТС 010/2011 требует: защитные и предохранительные устройства для защиты от опасности, вызванной движущимися деталями, выбираются исходя из анализа риска. Пункт 39 устанавливает требования к таким устройствам: прочная конструкция, безопасность, расположение на достаточном расстоянии от опасной зоны.
Пункт 42 закрывает вопрос «а вдруг обойдётся»: подвижные защитные ограждения и защитные устройства должны быть интегрированы в систему управления так, чтобы движущиеся части не могли быть приведены в действие, пока в зоне досягаемости находится персонал. Отсутствие или несрабатывание одного из компонентов защиты должно предотвращать включение или остановку движущихся частей.
Для откатных ворот это значит одно: есть препятствие в зоне движения створки — привод не продолжает закрывание. Способов выполнить требование три — фотоэлементы, тактильная кромка с датчиком давления, инфракрасная завеса. Что именно ставить, определяет анализ рисков объекта.
ГОСТ 31174-2017 и EN 12453
ГОСТ 31174-2017 «Ворота металлические. Общие технические условия» введён в действие с 1 марта 2018 года взамен ГОСТ 31174-2003. Стандарт распространяется на металлические ворота в стеновых проёмах зданий и на конструкции ворот, используемые в системах ограждений на открытых площадках, то есть на обычные уличные откатные и распашные ворота тоже.
В разделе 1 оговорено: на механизмы автоматического привода стандарт не распространяется, привод сертифицируется отдельно. Но к самим воротам требования есть, и конкретные:
- пункт 5.1.14 — при комплектации ворот электрическими механизмами, приборами и устройствами автоматики конструкция ворот должна предусматривать площадки и крепёжные элементы для их установки. То есть места под привод и фотоэлементы закладываются на этапе изготовления полотна и рамы, а не досверливаются потом;
- пункт 7.4 — электрические механизмы и устройства автоматики должны соответствовать требованиям технического регламента; электромеханические приводы устанавливают так, чтобы была обеспечена защита от случайного контакта с токоведущими частями; электрические механизмы запирания должны открываться при отсутствии электроэнергии;
- пункт 7.2 — механизмы ворот всех типов должны иметь устройства, ограничивающие перемещение полотна в заданном безопасном диапазоне (для откатных это концевые выключатели и механические упоры);
- пункт 7.9 — ворота с механизмом автоматического закрывания не должны приводить к придавливанию или затягиванию человека, а сила удара полотна автоматизированных ворот при столкновении с телом человека не должна превышать 400 Н. Если уложиться в 400 Н нельзя, на ворота ставят звуковое или световое предупреждающее устройство, срабатывающее сразу при начале закрывания.
Цифра 400 Н полезна тем, что переводит спор «нужны фотоэлементы или нет» в измеримую плоскость. Створка массой 300 кг, разогнанная до 0,2 м/с, эту величину при жёстком контакте превышает.
В предисловии ГОСТ 31174-2017 указано, что он неэквивалентен (NEQ) трём европейским стандартам, среди них EN 12453:2000 на безотказность эксплуатации механизированных ворот — на него ориентируются производители автоматики. Обязательного российского аналога именно для приводов частных ворот нет, область закрывает ТР ТС 010/2011.
Как работает фотоэлемент и почему одной пары часто мало

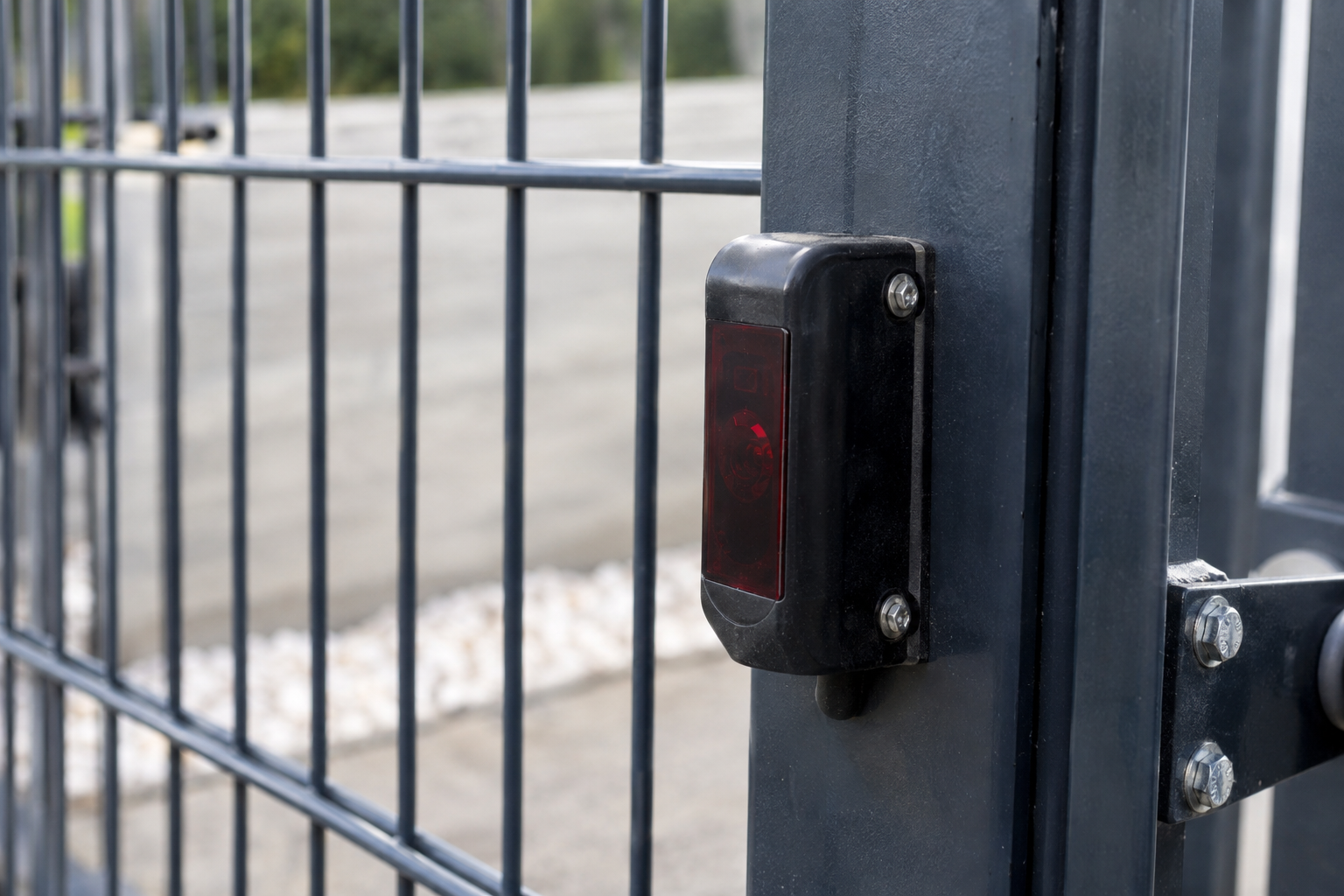

Комплект фотоэлементов — передатчик (TX) и приёмник (RX) на стойках напротив друг друга. TX даёт инфракрасный луч, RX его принимает. Луч прерван — плата управления останавливает закрывание и уводит створку в реверс.
Стандартная высота установки — около 500 мм от уровня земли. Это закрывает зону, где проходит автомобиль и где могут оказаться дети. Для объектов с интенсивным пешеходным трафиком (въезды в жилые комплексы, офисные центры) монтируют вторую пару на высоте 900-1000 мм, чтобы перекрыть зону груди взрослого человека.
На откатных воротах фотоэлементы ставят со стороны двора, у линии движения полотна, и разворачивают стойки так, чтобы луч шёл поперёк хода створки. При открывании они не работают — защищают только закрывание.
Сигнальная лампа (мигающий маяк) — отдельный элемент: она предупреждает о начале движения светом и крепится на столбе внутри проёма, чтобы её видели и с улицы, и со двора. Фотоэлементы она не заменяет.
Таблица: элементы безопасности автоматических откатных ворот
| Элемент | Функция | Обязательность | Место установки |
|---|---|---|---|
| Фотоэлементы (1 пара) | Стоп + реверс при препятствии в зоне закрывания | Требуется по ТР ТС 010/2011 п. 38-42 при наличии привода | 500 мм от земли, торцы стоек напротив друг друга |
| Фотоэлементы (2-я пара) | Защита зоны 900-1000 мм (грудь взрослого) | Рекомендуется при пешеходном трафике | 900-1000 мм, те же стойки или отдельные |
| Тактильная кромка | Стоп при физическом контакте с препятствием | Дополнительный уровень; часто применяется вместо 2-й пары фотоэлементов | Торец полотна |
| Сигнальная лампа | Световое предупреждение о начале движения | Рекомендуется; на промышленных объектах обычно обязательна по условиям эксплуатации | Столб внутри проёма, видимый с обеих сторон |
| Антипомеховый фильтр платы | Игнорирование ложных срабатываний от солнца, отражений | Встроен в плату управления | Блок управления привода |
Ответственность: что происходит без фотоэлементов
Если ворота с автоматическим приводом ударят человека — ответственность несёт владелец ворот, а не монтажная организация. По гражданскому законодательству (статья 1079 ГК РФ) владелец источника повышенной опасности обязан возместить причинённый вред, если не докажет, что вред возник вследствие непреодолимой силы или умысла потерпевшего.
Закрытого перечня источников повышенной опасности в ГК нет: статья 1079 говорит про использование механизмов и электрической энергии высокого напряжения, а относить ли конкретный объект к этой категории, решает суд по обстоятельствам дела. Тяжёлая моторизованная створка, которая движется без участия человека, под признаки подходит, и рассчитывать на то, что суд посмотрит иначе, рискованно.
К монтажной организации претензии тоже возможны — если она поставила привод без защитных устройств и не предупредила о последствиях. Но договоры обычно составлены так, что владелец расписывается в получении исправного оборудования без расшифровки состава комплекта безопасности.
Риск снимается тремя действиями: поставить фотоэлементы вместе с приводом, раз в год проверять реверс рукой в луче, записывать проверки в журнал обслуживания.
Когда фотоэлементы сбоят: типовые причины
Смещение стоек. После дождей или подвижки грунта опоры уходят на несколько миллиметров, TX и RX перестают смотреть друг на друга, и ворота открываются, но не закрываются. Проверка простая: в норме лампочки на датчиках не горят и загораются при перекрытии луча.
Прямой солнечный свет. Если RX смотрит на восток или запад и солнце при определённом угле попадает прямо в оптику — датчик выдаёт ложное срабатывание. Решение: козырьки на приёмник или поворот датчиков под небольшим углом к линии проёма.
Загрязнение оптики. Пыль, паутина, капли воды на линзах. Протирать оптику влажной тряпкой раз в квартал — стандартная процедура обслуживания.
Питание фотоэлементов — до 24 В, сечение кабеля не больше 1,0 мм²: толще просто не войдёт в зажимные колодки платы. Кабель брать в исполнении для уличной прокладки.
Что проверить, если ворота уже стоят
Возьмите в руку любой предмет и встаньте в проём во время закрывания. Ворота должны остановиться и пойти в реверс в течение 0,5-1 секунды. Если этого не произошло — фотоэлементы не работают или отключены.
Второй тест: перекрыть луч рукой у приёмника, не заходя в проём. Лампочка на корпусе загорается, привод останавливается или подаёт сигнал. Режим «только предупреждение» без стопа — ошибка настройки платы, её надо снимать.
Третий момент — проводка. Открытый кабель по наружной стороне столба рвётся одной зацепкой троса, и безопасность отключается незаметно. Провода прячут внутрь столба (лучше закладывать сразу при монтаже опор) либо убирают в металлический кабель-канал.
Если ворота только планируются, подготовку под привод дешевле заказать сразу: закладные и скрытые каналы под кабель закладывают при изготовлении, а не досверливают по готовому въезду. Это учитывают в сварных ограждениях и воротах ТЕСАРУС; в комплект к ним обычно идёт металлический сварной забор.
Подробнее о том, как работают концевые выключатели и как они взаимодействуют с фотоэлементами в общей логике привода, читайте в материале «Откатные ворота: концевые выключатели и фотоэлементы».
