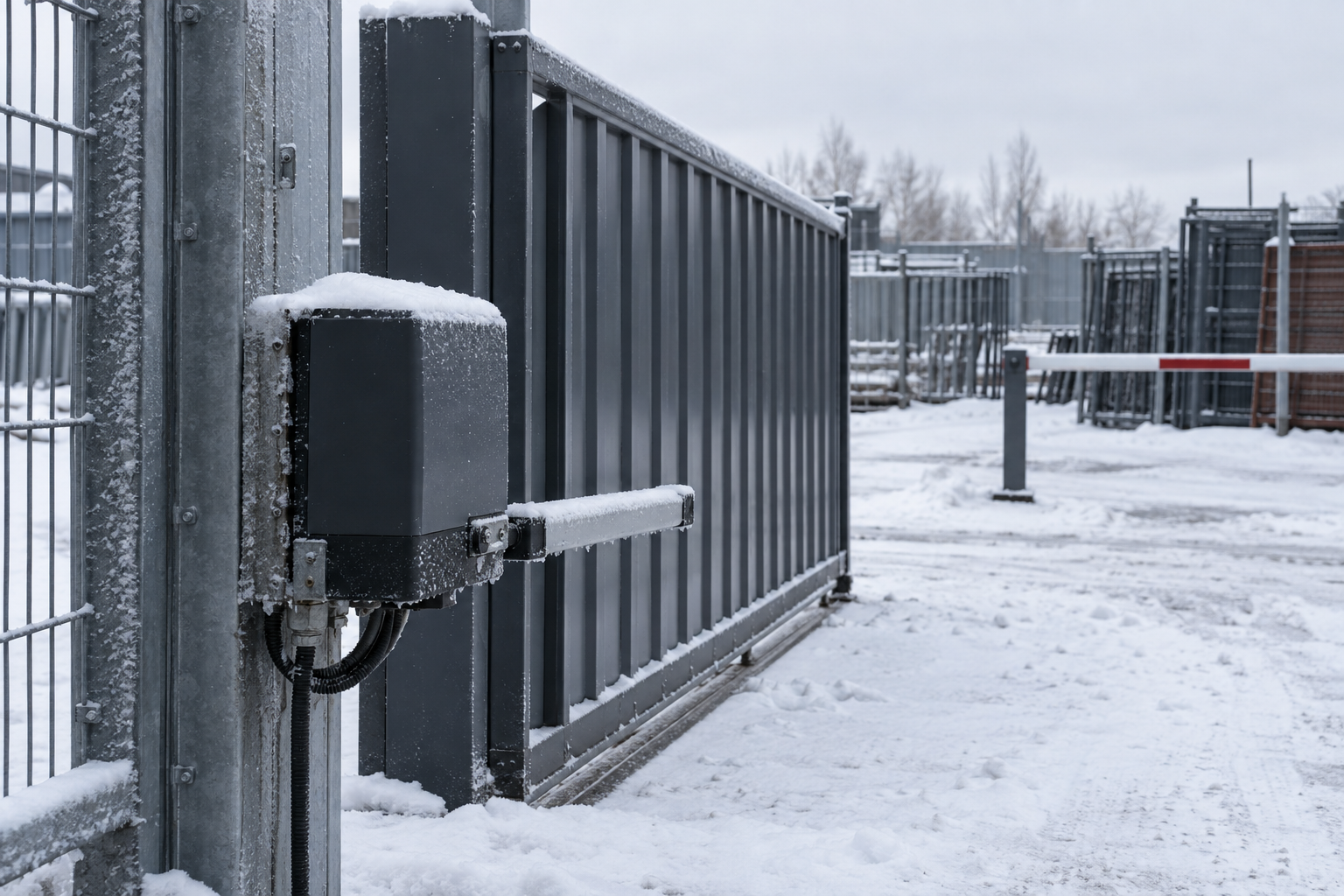

Формулировка «автоматика ворот в мороз -30» выглядит как единое требование, но состоит из трёх независимых частей. «Автоматика» живёт по техническому регламенту, «ворота» — по ГОСТ 31174-2017, а «-30» — это вообще не про ворота, а про климатологию. Каждая часть опирается на свой документ, и путаница между ними мешает понять, что именно встало у вас на морозе.
Разберём оборот по кускам, как разбирают пункт договора. Так сразу видно, где искать норму, а где её нет.
Три слова, три разных документа
Единой нормы «автоматика работает до -30» не существует. Ни один из документов, на которые обычно ссылаются, такой цифры не содержит. Вместо одной цифры у нас три разных предмета регулирования.
- Автоматика: по пункту 7.4 ГОСТ 31174-2017 при комплектации изделий электрическими механизмами, приборами и устройствами автоматики они должны соответствовать требованиям технического регламента.
- Ворота: сам ГОСТ 31174-2017 задаёт контрольную наработку в циклах открывания и закрывания отдельно для каждого типа конструкции.
- Минус 30: это расчётная температура воздуха наиболее холодной пятидневки обеспеченностью 0,92 по СП 131.13330.2020, таблица 3.1.
Пока эти три куска смешаны в одну фразу, спор с монтажником идёт ни о чём: каждая сторона ссылается на свой документ и не слышит другую.
Кусок первый: почему ГОСТ на ворота молчит про привод
Пункт 7.4 отправляет автоматику к техническому регламенту. Это не оговорка и не пробел в стандарте, а прямое указание: требования к приводу лежат в другом документе.
Что именно выведено из стандарта
Область применения ГОСТ 31174-2017 расставлена ещё жёстче. Стандарт не распространяется на лифтовые и шлюзовые ворота, на ворота специального назначения в части дополнительных требований к пожаробезопасности, а также на механизмы автоматического привода ворот. Последняя строчка — главная для нашего разбора.
Кто отвечает за привод
Что это даёт на практике? Гарантию на привод даёт производитель привода, а не производитель ворот. Производитель ворот отвечает за полотно, направляющие, геометрию и уплотнители. Гарантийный срок с момента продажи изделия по пункту 12.2 составляет не менее одного года — и это гарантия по воротам, а не по электронике привода.
Если монтажник говорит «автоматика по ГОСТу на ворота», попросите показать пункт. Такого пункта нет. Требования к автоматике стоит искать в разборе безопасности автоматических ворот, фотоэлементов и требований ТР ТС.
Кусок второй: у каждого типа ворот свой ресурс в циклах
Контрольная наработка в циклах открывания и закрывания по таблице 2 ГОСТ 31174-2017 различается в разы. Это и есть ответ на вопрос, что отказывает первым: у кого ресурс по нормативу ниже, тот и сдаётся раньше при равной интенсивности проездов.
| Тип ворот | Число циклов «открывание/закрывание», не менее | Усилие ручного открывания/закрывания, Н |
|---|---|---|
| Распашные | 20 000 | по указаниям производителя |
| Откатные | 20 000 | по указаниям производителя |
| Секционные подъёмные | 20 000 | по указаниям производителя |
| Складные | 20 000 | по указаниям производителя |
| Рулонные роллетные | 10 000 | по указаниям производителя |
Рулонные роллетные ворот держат вдвое меньше циклов, чем распашные, откатные, складные и подъёмно-секционные. Причина не в морозе, а в конструкции: тонкое полотно из ламелей и направляющие с меньшим запасом по жёсткости. На морозе этот разрыв только проявляется резче.
Для откатных 20 000 циклов — это норматив, а не обещание, что ворота его отработают на любом приводе. Выбор привода напрямую влияет на то, доживут ли ворота до этой цифры: слабый привод работает с перегрузкой и добивает механику раньше срока. Разбор есть в статье про выбор электропривода для откатных ворот.
Кусок третий: что такое -30 по строительной климатологии
Минус 30 в бытовом разговоре — «сильный мороз». В строительной климатологии это рядовое расчётное значение: температура воздуха наиболее холодной пятидневки обеспеченностью 0,92, таблица 3.1 СП 131.13330.2020. Обеспеченность 0,92 означает, что такая пятидневка случается почти каждый год, а не раз в десятилетие.
Разброс по северной зоне
По таблице Б.2 для северной строительно-климатической зоны разброс ещё шире. Наименее суровые условия дают абсолютный минимум -35, суровые — -45. То есть для половины страны минус 30 — это обычный январь, и оборудование должно работать не «в крайнем случае», а в штатном режиме.
Что из этого следует для уплотнителей
Отсюда требование к уплотнителям по пункту 5.4.5: резиновые и эластомерные уплотнители по периметру ворот и между панельными элементами должны быть стойкими к климатическим и атмосферным воздействиям и соответствовать требованиям ГОСТ 30778 или иному нормативному документу на конкретный вид уплотнителя. Резина, подобранная без учёта этого пункта, дубеет и теряет форму задолго до того, как откажет привод.
Смежный разбор поведения металла на морозе и жаре есть в статье про температурные пределы оцинкованного забора.
Коротко. минус 30 — это расчётная пятидневка, а не экстремум, и уплотнители по периметру обязаны быть стойкими к климатическим воздействиям по пункту 5.4.5.

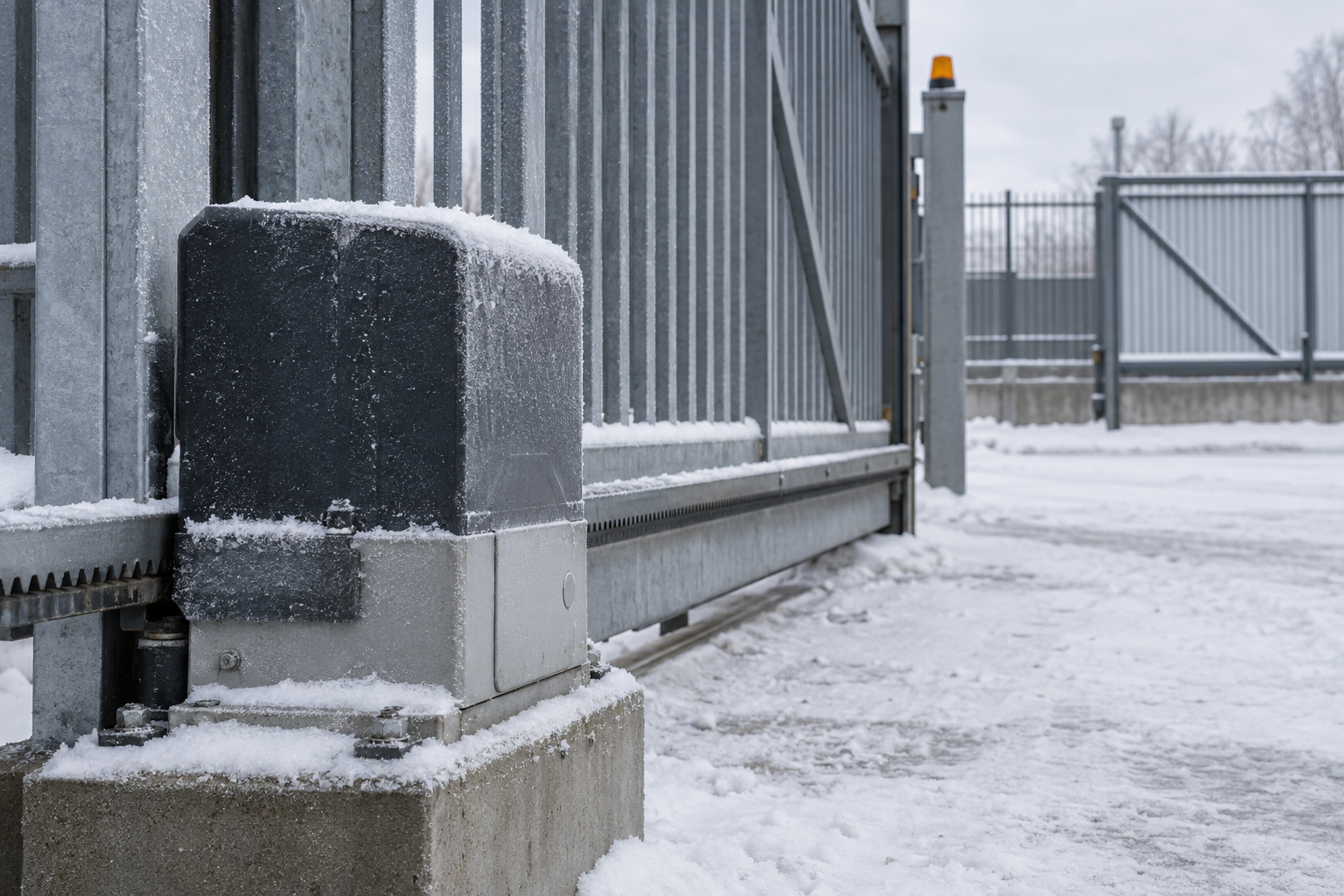

Что в воротах первым теряет работоспособность на морозе
Отказывает не «автоматика вообще», а конкретный узел. Норматив задаёт три требования, которые проверяют в первую очередь.
- Уплотнители: должны быть стойкими к климатическим и атмосферным воздействиям по периметру и между панельными элементами; на морозе первыми теряют эластичность и начинают пропускать снег и холод.
- Остановка полотна: конструкция вертикально движущихся ворот должна обеспечивать остановку движения полотна в любом положении при нормальной эксплуатации, а неуправляемое движение полотна не допускается.
- Защита от придавливания: ворота, работающие на силе тяжести или с помощью механизма автоматического закрывания, не должны приводить к придавливанию или затягиванию человека.
Порядок такой: сначала замечают уплотнители — поддувание, наледь, тугой ход полотна. Потом всплывает остановка в любом положении: замёрзшая смазка и загустевший привод не дают полотну встать там, где нужно. Требование по защите от придавливания проверяют уже как вопрос безопасности, а не комфорта.
Смазка и регулировка трущихся элементов допускается только в соответствии с указаниями производителя по техническому обслуживанию. Практическая сторона зимнего обслуживания распашных ворот разобрана в статье про автоматику на распашные ворота из профильной трубы.
Как отказ фиксируется документально, а не «на глаз»
Отказ ворот — это не фраза «встали и всё». По пункту 7.9.3 ГОСТ 24033-2018 процедура описана пошагово.
- Осмотр каждые 2500 циклов: испытания прерывают и осматривают образец — полотно и направляющие — чтобы обнаружить повреждения.
- Проверка геометрии: измеряют размеры образца, размеры зазоров и отклонения от формы.
- Фиксация отказа: если отказ возник до окончания контрольной наработки, фиксируют наработку в циклах и повреждения, вызвавшие отказ.
- Обслуживание по регламенту: смазку и регулировку трущихся элементов допускается проводить во время испытания только в соответствии с указаниями производителя по техническому обслуживанию.
Зачем это владельцу
Практический смысл для владельца: когда монтажник говорит «износ», у вас есть чем возразить. Нужны наработка в циклах и перечень повреждений. Без этих двух записей разговор про отказ остаётся на уровне ощущений.
То же правило в эксплуатации
То же правило переносится на эксплуатацию: смазка и регулировка делаются по указаниям производителя, а не по принципу «чем гуще, тем лучше». Зимой лишняя смазка в узле работает против вас.
