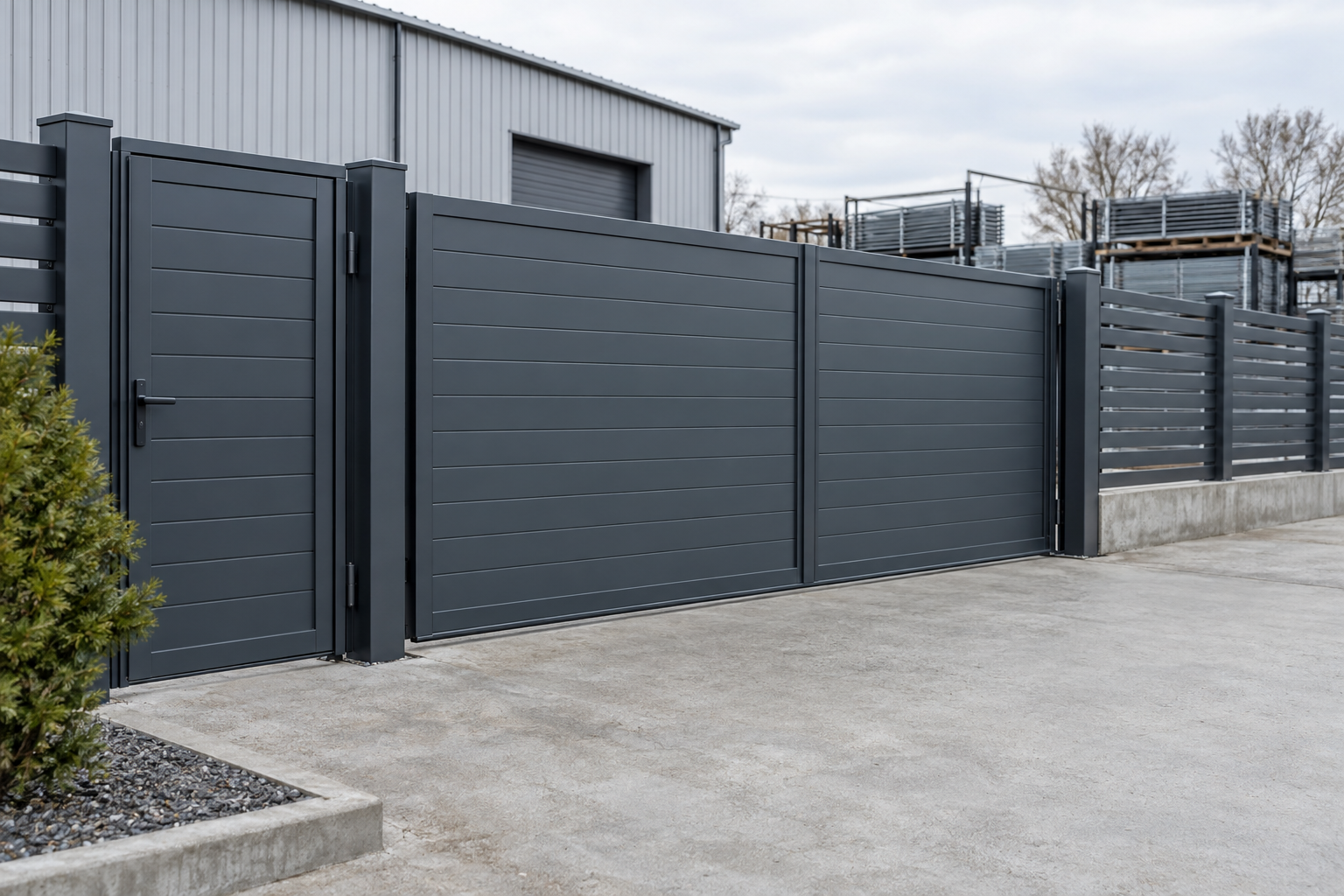

Предельные отклонения от номинальных габаритных размеров полотен изделий не должны превышать +/- 5,0 мм — это пункт 5.2.2 ГОСТ 31174-2017. С этой цифры начинается любой комплект ворот и калитки, и на ней чаще всего расходятся замерщик и завод.
Разберём по шагам, что происходит от выезда на участок до подписания паспорта изделия, и на какой норме проверяется каждый этап.

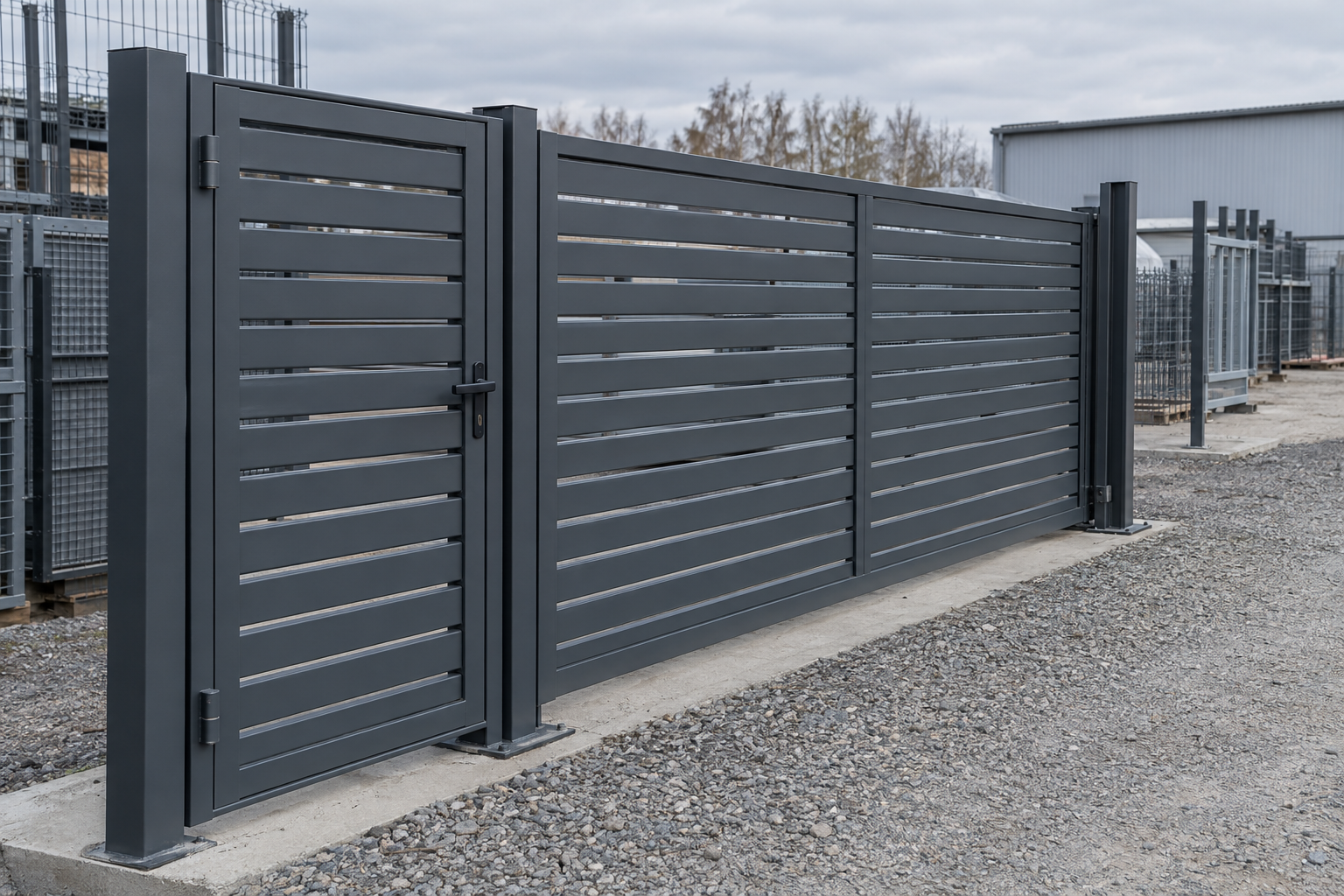

Первый замер: где калитка встанет относительно ворот
Замерщик фиксирует не только ширину и высоту проёма. На этом этапе решается вопрос, который потом не переиграть: калитка встроенная в полотно ворот или стоит отдельной секцией. От этого зависит сторона открывания, расположение стоек и вид стыка между калиткой и воротным полотном.
Когда вы ещё выбираете между этими вариантами, заранее прочитайте разбор ворота с калиткой из профильной трубы: встроенная или отдельная — там разобраны случаи, когда встроенный вариант экономит место, а когда мешает.
Что должно попасть в протокол замера
- Габариты проёма: ширина и высота в нескольких точках, потому что кладка или бетон дают расхождение по высоте.
- Сторона открывания: налево или направо, внутрь или наружу, с учётом отката снега и рельефа.
- Тип калитки: встроенная в полотно или отдельная секция в общем каркасе.
- Точки крепления: где встанут столбы и как они соотносятся с полотном.
Допуски, о которых помнит и замерщик, и завод
По пункту 5.2.2 ГОСТ 31174-2017 предельные отклонения от номинальных габаритных размеров полотен изделий не должны превышать +/- 5,0 мм. Если по факту проём дал разброс больше, чем завод закрывает допуском, об этом говорят на замере, а не после сварки.
Второй допуск касается геометрии. По пункту 5.2.3 ГОСТ 31174-2017 рамочные элементы изделий и их детали должны иметь правильную геометрическую форму, а разность длин диагоналей прямоугольных элементов не должна превышать 3 мм при наибольшей длине стороны не более 2000 мм и 5 мм — более 2000 мм.
Коротко. +/- 5,0 мм по габаритам и 3/5 мм по диагоналям — те два числа, на которых замерщик и завод обязаны говорить на одном языке.
Рабочая документация и артикул: что должно быть в заказе
Заказ «ворота и калитка в одном стиле» — это не техническое задание. По пункту 3.2 ГОСТ 23118-2019 рабочая документация — это документация, разработанная на металлические конструкции марки КМ и КМД, согласованная, утверждённая и принятая к производству в установленном порядке.
Из чего складывается артикул
- Марка конструкции: КМ или КМД, с привязкой к конкретному проёму.
- Габариты полотен: с учётом допуска +/- 5,0 мм по пункту 5.2.2.
- Комплектующие изделия: по пункту 3.3 ГОСТ 23118-2019 это детали и изделия, не являющиеся продукцией изготовления на заводе металлоконструкций, но входящие в комплект поставки.
- Отделочное покрытие: тип и цвет, одинаковый для ворот и калитки.
Комплектующие по пункту 3.3 и делают комплект единым: одни и те же петли, ручки, геометрия рамки. Если ворота и калитку заказывают в разных местах, этот пункт обычно и становится точкой расхождения.
Изготовление: сварка, петли и запирающие приборы
По пункту 5.5.1 ГОСТ 31174-2017 при изготовлении ворот применяют запирающие приборы и петли, специально предназначенные для применения в конструкциях ворот. Петля от межкомнатной двери на воротном полотне не выдержит ни веса, ни цикла открывания.
Почему петли и столбы считают вместе с полотном
Петля передаёт нагрузку от полотна на столб. Если столб подобран без запаса по толщине стенки, петля разбалтывается быстрее, чем изнашивается. Логика подбора трубы разобрана в материале столбы для калитки и ворот: как выбрать размер трубы и толщину стенки.
Кромки, которые не порежут руку
По пункту 7.5 ГОСТ 31174-2017 части ворот, находящиеся в контакте с человеком, не должны быть причиной порезов. При проектировании полотна ворот необходимо избегать создания острых углов и выступающих частей, которые могут травмировать. Острые края и углы должны быть притуплены или закруглены радиусом не менее 3 мм. На практике это кромка калитки, торцы профиля и углы рамки.
Заводская готовность и комплект поставки
По пункту 5.7.1 ГОСТ 31174-2017 детали и сборочные единицы ворот должны иметь полную заводскую готовность: законченную отделку поверхностей, установленные уплотняющие элементы, стекла, стеклопакеты, вентиляционные решетки. Запирающие приборы, ручки управления, доводчик калитки допускается не устанавливать. В этом случае они должны быть упакованы в отдельную тару и поставляться в комплекте с воротами.
Что должно лежать в машине при разгрузке
По пункту 5.7.4 ГОСТ 31174-2017 в комплект поставки должны входить: спецификация деталей, узлов и отправочных элементов комплекта, документ о качестве (паспорт), а также инструкция по эксплуатации изделий. Поставку сборно-разборных изделий сопровождают инструкцией по их сборке.
- Спецификация: по ней сверяют каждую деталь при разгрузке.
- Паспорт: документ о качестве, без него гарантия не подтверждается.
- Инструкция по эксплуатации: что можно и что нельзя делать с полотном.
- Инструкция по сборке: обязательна, если изделие пришло сборно-разборным.
Общая логика комплектации описана в статье сварной забор: что входит в комплект поставки — для ворот и калитки принцип тот же, отличается набор узлов.
Порог калитки
По пункту 5.4.9 ГОСТ 31174-2017 пороги воротных калиток должны обеспечивать удобный проезд велосипедов, колясок, садовых тележек и т.п. Рекомендуемая высота порога — не более 75 мм. Этот параметр проверяется при замере и потом не меняется без переделки полотна.
Монтаж и приёмка: циклы, усилия, маркировка
По таблице 2 пункта 5.3.1 ГОСТ 31174-2017 усилие ручного открывания/закрывания ворот — не более 150 Н. Если калитку приходится толкать плечом, дело в геометрии или петлях, а не в характере.
Откуда берётся число циклов
Там же, в таблице 2 пункта 5.3.1, нормируется безотказность в циклах открывания/закрывания: 20 000 для распашных конструкций, 25 000 для одного из типов, 10 000 для рулонных.
Проверяется это по методике ГОСТ 24033-2018. По пункту 7.7.1 испытание проводят при открывании дверного (воротного) полотна на угол не менее 90°. Время полного прохождения одного цикла — не более 10 с. По пункту 7.9.3 через каждые 2500 циклов испытания проводят осмотр образца (полотна и направляющих) в целях обнаружения повреждений. Проверяют размеры образца, размеры зазоров и отклонения от формы.
Транспортная маркировка
По пункту 5.6.3 ГОСТ 31174-2017 транспортная маркировка — по ГОСТ 14192. Это то, что позволяет при разгрузке понять, какая деталь к какому изделию относится, без вскрытия всей упаковки.
Что делать после первого сезона
После зимы калитку обычно нужно отрегулировать — это нормально для любого механизма. Порядок действий разобран в статье как отрегулировать калитку, чтобы она не скрипела.
Гарантия и что остаётся у владельца
По пункту 12.2 ГОСТ 31174-2017 гарантийный срок с момента продажи изделия составляет не менее одного года. Точка отсчёта — дата продажи, а не дата монтажа.
Чтобы гарантия работала, у владельца должны остаться паспорт изделия, спецификация из комплекта поставки и инструкция по эксплуатации. Если калитку или ворота перекрашивали, переваривали или меняли петли самостоятельно, это выходит за рамки инструкции.
Этапы комплекта ворот и калитки: сводная таблица
| Этап | Что проверяем | Норма/пункт | Срок или числовое значение |
|---|---|---|---|
| Замер проёма | Габариты полотен | п. 5.2.2 ГОСТ 31174-2017 | +/- 5,0 мм |
| Замер проёма | Разность диагоналей рамочных элементов | п. 5.2.3 ГОСТ 31174-2017 | 3 мм при стороне до 2000 мм, 5 мм — более 2000 мм |
| Заказ | Рабочая документация марок КМ и КМД | п. 3.2 ГОСТ 23118-2019 | Согласована и принята к производству |
| Заказ | Комплектующие изделия в комплекте поставки | п. 3.3 ГОСТ 23118-2019 | По спецификации |
| Изготовление | Петли и запирающие приборы для ворот | п. 5.5.1 ГОСТ 31174-2017 | Специально предназначены для ворот |
| Изготовление | Кромки в контакте с человеком | п. 7.5 ГОСТ 31174-2017 | Радиус не менее 3 мм |
| Заводская готовность | Отделка, уплотнители, стёкла, решётки | п. 5.7.1 ГОСТ 31174-2017 | Полная заводская готовность |
| Комплект поставки | Спецификация, паспорт, инструкции | п. 5.7.4 ГОСТ 31174-2017 | Все документы в наличии |
| Комплект поставки | Порог воротной калитки | п. 5.4.9 ГОСТ 31174-2017 | Рекомендуемая высота не более 75 мм |
| Приёмка | Усилие ручного открывания/закрывания | таблица 2, п. 5.3.1 ГОСТ 31174-2017 | Не более 150 Н |
| Приёмка | Безотказность в циклах | таблица 2, п. 5.3.1 ГОСТ 31174-2017 | 20 000 для распашных, 10 000 для рулонных |
| Приёмка | Прохождение одного цикла при испытании | п. 7.7.1 ГОСТ 24033-2018 | Не более 10 с, угол не менее 90° |
| Приёмка | Осмотр полотна и направляющих | п. 7.9.3 ГОСТ 24033-2018 | Через каждые 2500 циклов |
| Приёмка | Транспортная маркировка | п. 5.6.3 ГОСТ 31174-2017 | По ГОСТ 14192 |
| Гарантия | Срок с момента продажи изделия | п. 12.2 ГОСТ 31174-2017 | Не менее одного года |
