Масса ворот определяет их надежность, безопасность и срок службы. Без точной цифры нельзя подобрать фурнитуру, рассчитать ветровую нагрузку или просто заказать грузовик для доставки. И неважно, откатные они, распашные или секционные — считать придется в любом случае, особенно если речь идет о воротах для грузовых автомобилей, где к надежности и прочности предъявляются повышенные требования.

Почему важно знать вес ворот?

Точный расчет массы каркаса и обшивки гарантирует, что вы сможете без ошибок:

Выбрать фурнитуру. Петли, ролики и направляющие покупаются строго под вес. Особенно важен выбор направляющей рельсы (консольной балки) для откатных ворот. Слабые комплектующие деформируются в первые же месяцы, и створки начнут клинить.
Подобрать автоматику. У приводов есть жесткие лимиты по массе. Перегруз неизбежно приведет к сгоревшему двигателю.
Рассчитать опорные узлы. Стойки, балки и фундамент должны держать вес с запасом. Особенно это касается откатных ворот, создающих мощную боковую нагрузку.
Спланировать логистику. Зная массу конструкции, вы не переплатите за доставку и наймете подходящий транспорт.
Обеспечить безопасность. Тяжелая створка, сорвавшаяся с креплений из-за просчета в весе, — прямая угроза имуществу и здоровью.

Ключевые параметры для расчета

Чтобы не ошибиться, необходимо собрать исходные данные, которые часто можно найти в чертежах ворот из профильной трубы:

Размеры профильной трубы

Внешние габариты сечения: ширина (А) и высота (В) в миллиметрах. От этого зависит и правильный выбор сечения для рамы.

Толщина стенки

Параметр (Т) в миллиметрах. Чем толще стенка, тем тяжелее и прочнее каркас.

Общая длина профиля

Сумма длин всех труб, которые пойдут на каркас: стоек, перемычек и диагоналей.

Материал обшивки и детали

Каркас — это лишь основа. Не забудьте прибавить:

Обшивку: профнастил, дерево, поликарбонат или ковку. У каждого материала свой удельный вес на квадратный метр.
Фурнитуру: петли, замки, ролики, уловители.
Декор и автоматику: кованые накладки, зубчатую рейку, сам привод.

Плотность материала

Для стали, из которой делают профильные трубы, стандартная плотность составляет 7850 кг/м³. Это наша базовая константа для вычислений.

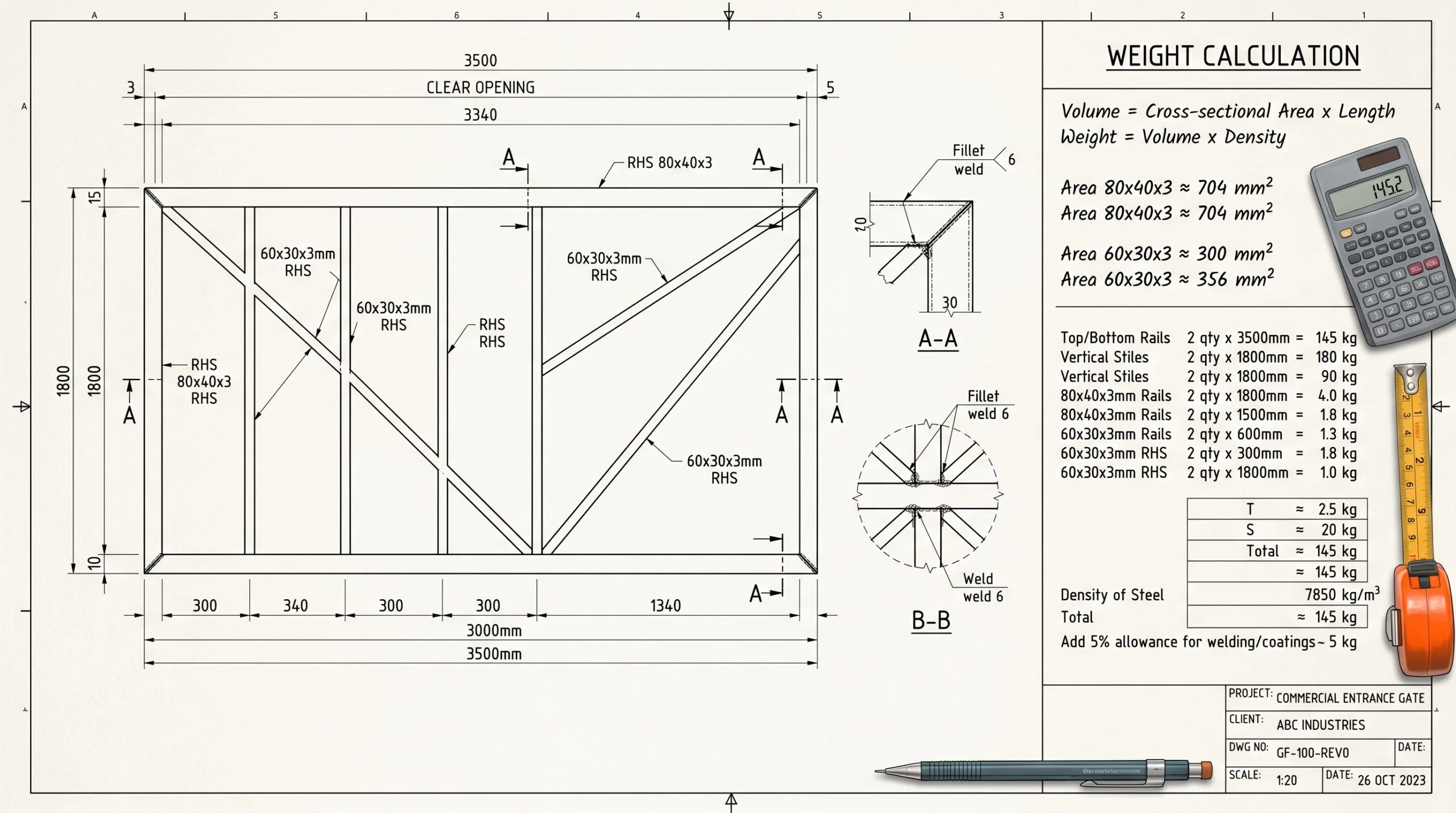

Формула для расчета веса профильной трубы

Считать будем в три этапа. Всё, что нужно — калькулятор и знание школьной геометрии.

1. Расчет площади поперечного сечения профиля (S)

Сначала найдем площадь самого металла в срезе трубы. Для прямоугольного профиля формула выглядит так:

S (мм²) = (A * B) - ((A - 2 * T) * (B - 2 * T))

Где:

A – ширина (мм)
B – высота (мм)
T – толщина стенки (мм)

Проверим на популярной трубе 60x40x2 мм:

S = (60 * 40) - ((60 - 2*2) * (40 - 2*2))

S = 2400 - (56 * 36)

S = 2400 - 2016 = 384 мм²

2. Определение веса погонного метра (W_метр)

Теперь переводим площадь в килограммы. Умножаем результат на коэффициент плотности стали:

W_метр (кг/м) = S (мм²) * 0.00785

Для трубы 60x40x2 мм получаем:

W_метр = 384 * 0.00785 = 3.0144 кг/м

3. Расчет общего веса металлического каркаса

Умножаем массу погонного метра на длину каждого типа профиля и складываем результаты.

W_каркас (кг) = ∑ (W_{метр_i} * L_i)

Пример расчета веса откатных ворот (каркас)

Допустим, мы варим каркас откатных ворот из следующих элементов:

Несущая балка: 80x40x3 мм, длина 6 м
Стойки (2 шт): 60x40x2 мм, по 2 м
Перемычки (3 шт): 60x40x2 мм, по 3.5 м
Внутреннее усиление (диагонали): 40x20x1.5 мм, общая длина 8 м

Шаг 1: Масса погонного метра для каждого профиля

80x40x3 мм:
- S = (80 * 40) - (74 * 34) = 3200 - 2516 = 684 мм²
- W_метр = 684 * 0.00785 = 5.37 кг/м
60x40x2 мм:
- Уже посчитано: 3.01 кг/м
40x20x1.5 мм:
- S = (40 * 20) - (37 * 17) = 800 - 629 = 171 мм²
- W_метр = 171 * 0.00785 = 1.34 кг/м

Шаг 2: Умножаем на длину

Несущая балка: 5.37 * 6 = 32.22 кг
Стойки и перемычки: общая длина 14.5 м. 3.01 * 14.5 = 43.645 кг
Усиление: 1.34 * 8 = 10.72 кг

Шаг 3: Итоговая сумма

W_каркас = 32.22 + 43.645 + 10.72 = 86.585 кг

Голый металлический каркас откатных ворот весит примерно 86.6 кг.

Пример расчета веса распашных ворот (с обшивкой)

Теперь посчитаем створку распашных ворот (2х2 метра), что часто является частью ворот 4х2 метра, под ключ — с обшивкой и фурнитурой.

Каркас из профильной трубы 40x20x2 мм:
- Стойки (2 шт): по 2 м.
- Перемычки горизонтальные (2 шт): по 2 м.
- Центральная перемычка: 1.6 м.
- Укосины (2 шт): по 2.5 м.
- Общая длина: 4 + 4 + 1.6 + 5 = 14.6 м
Обшивка: профнастил С8. Удельный вес — 4.5 кг/м².
- Площадь: 2.0 * 2.0 = 4.0 м²
Фурнитура: 2 петли (по 0.5 кг), замок (1.5 кг), ручка (0.5 кг).

Шаг 1: Профиль 40x20x2 мм

S = (40 * 20) - (36 * 16) = 800 - 576 = 224 мм²
W_метр = 224 * 0.00785 = 1.76 кг/м

Шаг 2: Масса каркаса

W_каркас = 1.76 * 14.6 = 25.7 кг

Шаг 3: Масса обшивки

W_{обшивка} = 4.0 * 4.5 = 18 кг

Шаг 4: Масса фурнитуры

W_{фурнитура} = (2 * 0.5) + 1.5 + 0.5 = 3 кг

Шаг 5: Общий итог

W_{створка} = 25.7 + 18 + 3 = 46.7 кг

Одна створка весит 46.7 кг. Соответственно, масса обеих створок составит около 93.4 кг.

Факторы, влияющие на итоговый вес

Что еще может утяжелить конструкцию:

Погрешности проката: Фактическая толщина стенки трубы иногда отклоняется от ГОСТа.
Сварка и краска: Швы и слои эмали добавляют массу, хотя в быту этим обычно пренебрегают.
Утеплитель: Заполнение полостей труб пенопластом или пеной ощутимо добавит килограммов.
Метизы: Саморезы, заклепки и герметик.

Инструменты и ресурсы для упрощения расчетов

Как не считать всё вручную:

Онлайн-калькуляторы: Достаточно вбить сечение и длину трубы на сайте любой крупной металлобазы.
Таблицы ГОСТ: Поставщики металла публикуют справочники с удельным весом профилей. Это самый быстрый и точный метод.
CAD-программы: Если вы рисуете чертеж в 3D (AutoCAD, SolidWorks), софт выдаст массу автоматически.

Советы по оптимизации веса ворот

Если ворота получаются слишком тяжелыми, их можно «посадить на диету»:

Уменьшите толщину стенки. Если запас прочности позволяет, возьмите профиль потоньше (например, 1.5 мм вместо 2 мм для ненагруженных узлов).
Поменяйте обшивку. Дерево и ковка весят много. Алюминиевые композитные панели, поликарбонат или тонкий профнастил сбросят десятки килограммов.
Облегчите каркас. Уберите лишнюю решетку жесткости, если она не несет конструктивной пользы.
Перейдите на алюминий. Алюминиевые профили кардинально решают проблему веса, хотя и обойдутся дороже стальных.

Заключение

Точный расчет массы — это ваша страховка от провисших петель, сломанной автоматики и лишних трат. Не забывайте складывать вес каркаса, обшивки и фурнитуры, пользуйтесь справочными таблицами, и ваши ворота прослужат не один десяток лет.
