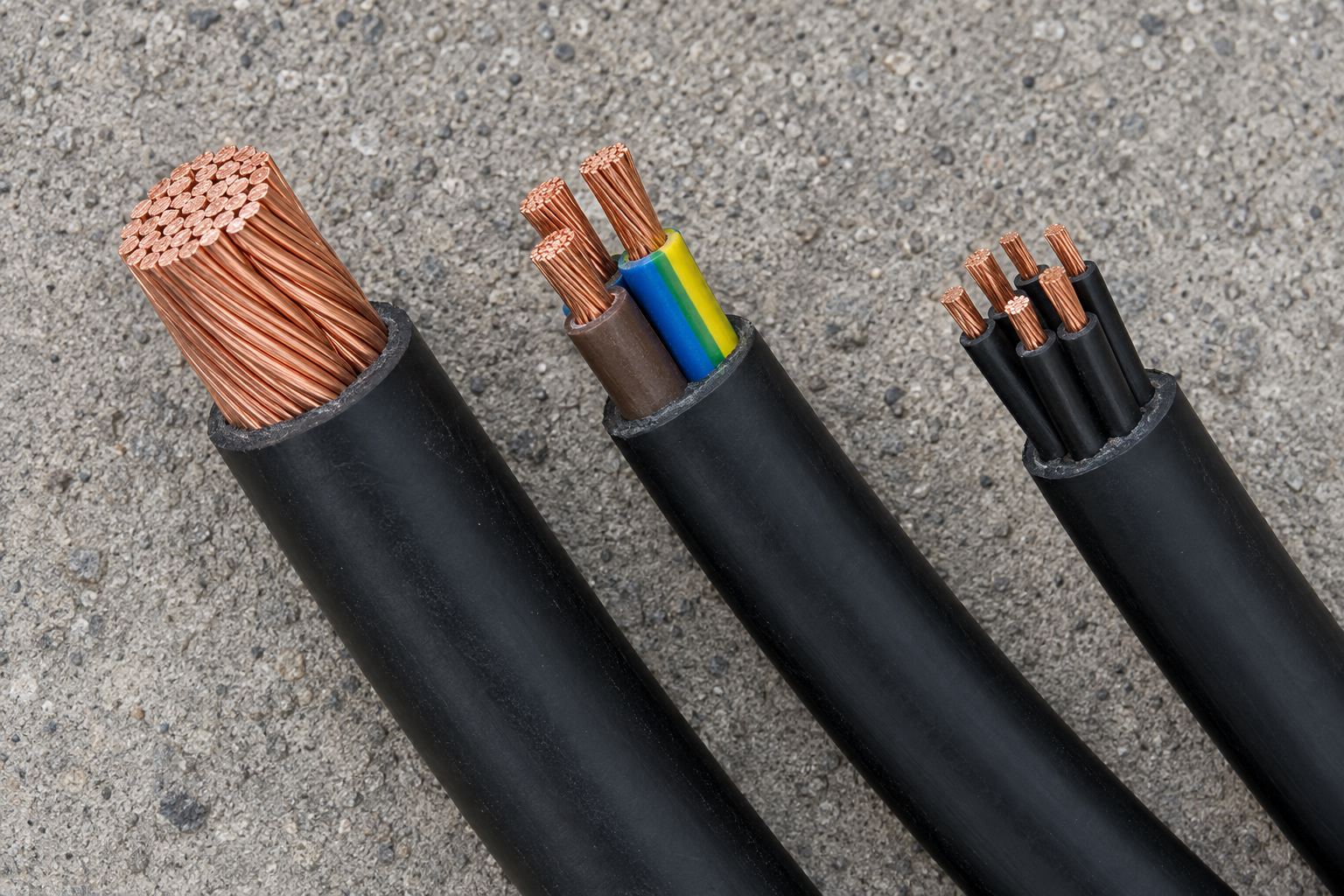

Кабель к приводу ворот: три разных сечения в одной траншее

В паспорте на комплект автоматики я насчитал три разных кабеля с разными сечениями жил — и это на одни откатные ворота. Пока копаешь траншею от щитка до столба, кажется логичным взять один кабель «потолще, чтобы уж точно хватило на всё». На практике это не работает: в один пучок нельзя сводить питание и сигнальные линии, а сечения у них отличаются втрое не потому, что производитель перестраховался, а потому что по этим жилам идут разные токи и разные задачи.

Если вы ещё выбираете сам комплект автоматики, состав кабелей и вообще логика подключения подробно разобраны в статье про автоматику для откатных ворот из профильной трубы. Здесь — только про кабель в траншее.

В траншею идёт не один кабель

Открываю руководство DoorHan на приводы серии Sliding, раздел про подготовку к монтажу. Там прямо перечислены три позиции: кабель 2 × 0,5 мм² для передатчика фотоэлементов и пошаговой кнопки, кабель 4 × 0,5 мм² для приёмника фотоэлементов и кабель 3 × 1,5 мм² на питание. Три разных типоразмера на одну автоматику, и это без учёта антенны приёмника радиоуправления, если она внешняя и идёт отдельным проводом.

Свести всё в один толстый кабель не получится физически: у питания три жилы под фазу, ноль и заземление, у приёмника фотоэлементов — четыре жилы под совсем другую логику работы, у кнопки и передатчика — две. Это не про запас сечения, а про разное число проводников под разные цепи. Плюс силовую и сигнальную часть нельзя тянуть в одном пучке — значит, экономии на количестве линий не выйдет в любом случае.

Линия питания: считаем ток, а не берём с запасом

Смотрю реальное потребление привода по паспортам. У FAAC на приводах 412/414 в таблице характеристик указано: питание 230 В 50 Гц, потребляемая мощность 280 Вт, потребляемая сила тока 1,5 А. У AN-Motors ASW4000 в аналогичной таблице — питание электродвигателя 230 В ~1, мощность 120 Вт, максимальный ток потребления 1,7 А. Токи скромные, и формально под них подошёл бы кабель заметно тоньше 1,5 мм².

Но DoorHan в комплекте на питание даёт именно 3 × 1,5 мм², и это не случайная цифра «на всякий случай». Здесь работает норматив: ПУЭ, п. 2.1.14, требует, что сечения токопроводящих жил проводов и кабелей в электропроводках должны быть не менее приведённых в табл. 2.1.1. Это нижняя граница, ниже которой сечение падать не должно, даже если реальный ток невелик — кабель должен держать механические нагрузки, нагрев при прокладке в гофре в грунте и запас на случай пусковых токов двигателя. Поэтому сечение линии питания выбирают не «по паспортной мощности напрямую», а с оглядкой на табличный минимум и способ прокладки — отсюда и одинаковые 3 × 1,5 мм² у разных производителей, хотя токи потребления у их приводов отличаются.

Сигнальные линии: почему провода тоньше, чем кажется нужным

У передатчика фотоэлементов и пошаговой кнопки в кабеле DoorHan только две жилы — 2 × 0,5 мм². Логика простая: обе цепи работают на сухой контакт или маломощный сигнал, тока там на порядки меньше, чем в силовой линии, питание этим устройствам не требуется отдельно. У приёмника фотоэлементов уже четыре жилы, 4 × 0,5 мм²: две идут на его собственное питание от блока управления, две — на сигнал о перекрытом или свободном луче.

Увеличивать сечение этих линий «на всякий случай» бессмысленно вдвойне. Во-первых, по факту тока там хватает и меньшего сечения. Во-вторых, есть верхнее ограничение со стороны самого привода: у AN-Motors ASW4000 в характеристиках прямо указано максимальное сечение подключаемых проводов — 2,5 мм² (28-12 AWG). Это потолок для клеммника блока управления, и толстый сигнальный провод туда просто физически неудобно заводить и фиксировать. Про то, зачем вообще две пары линий на фотоэлементы и что требует ТР ТС по их применению, подробно писал в отдельном материале про безопасность автоматических ворот и фотоэлементы.

Силовые и сигнальные — врозь

В руководстве AN-Motors на приводы серии ASL есть отдельное требование: кабели устройств управления и безопасности должны прокладываться отдельно от кабелей с сетевым напряжением. Формулировка короткая, но за ней стоит конкретная проблема — если линию фотоэлементов и линию питания 230 В тянуть в одной гофре вплотную друг к другу, силовой кабель наводит помеху на сигнальную пару. На практике это читается блоком управления как ложное срабатывание датчика: ворота либо не закрываются, потому что «видят» перекрытый луч там, где никого нет, либо наоборот пропускают команду, которую не должны.

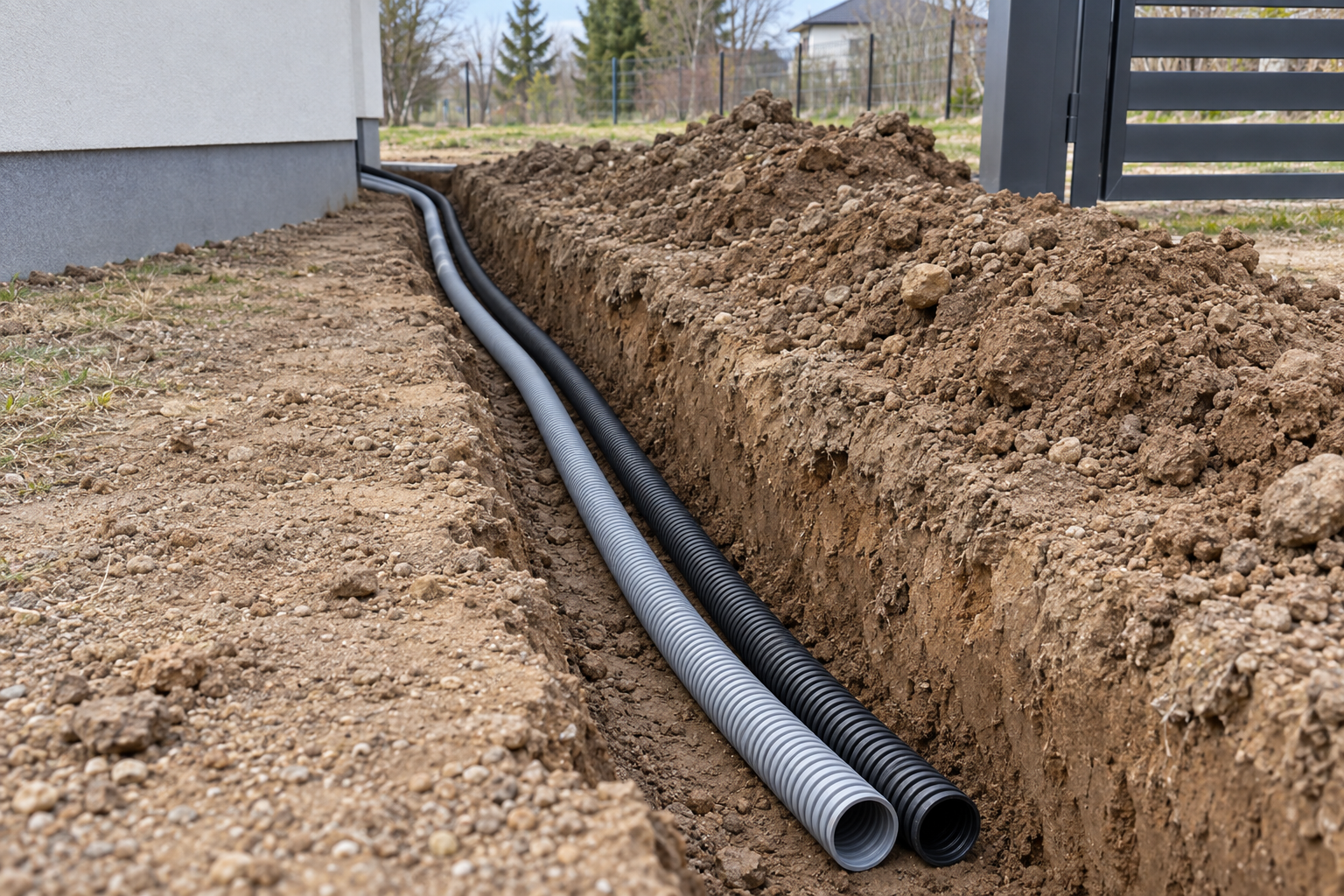

Решается это не поиском особого экранированного кабеля, а простой раскладкой в траншее: две гофры, силовая и сигнальная, укладываются раздельно, не в одном пучке и не примыкая друг к другу по всей длине. DoorHan в том же разделе о подготовке к монтажу отдельно указывает, что прокладка кабелей осуществляется в защитных гофрах — то есть сама конструкция трассы изначально рассчитана на несколько отдельных труб в одной траншее, а не на один общий рукав для всего.

Длина линии и падение напряжения

У AN-Motors для ASW4000 в разделе подготовки к монтажу есть ориентир: на примере типовой схемы рекомендуется использовать кабели длиной не более 20 м. Формулировка мягкая — это рекомендация под конкретную схему из руководства, а не запрет. Но цифру стоит держать в голове как границу, после которой линию уже считают, а не берут по умолчанию: в первую очередь это касается сигнальных цепей фотоэлементов и кнопки, где сигнал слабый и падение напряжения на длинном проводе становится заметным на фоне рабочего уровня.

Если щиток стоит дальше, чем позволяет паспорт, сечение под такую линию не оставляют минимальным — его пересчитывают под конкретную длину и нагрузку, а не берут «с запасом на глаз». Для силовой линии в этой ситуации важна ещё одна деталь из ПУЭ, гл. 7.1, п. 7.1.45: однофазные двух- и трёхпроводные линии должны иметь сечение нулевого рабочего проводника, равное сечению фазных проводников. То есть если под длину и ток вы увеличиваете сечение фазы, ноль в той же линии увеличивается вместе с ним, а не остаётся прежним. И минимум по табл. 2.1.1 из п. 2.1.14 при этом действует как нижняя граница, ниже которой опускаться нельзя в любом случае, независимо от расчётной длины. Раз уж разговор про нормативы — расчёт сечений по ПУЭ применяют не только к автоматике ворот: те же принципы разбирал в статье про забор для электрической подстанции и нормы ПУЭ.

Что закладывают в траншею

По факту в траншею укладывается не один кабель, а связка гофр: отдельно силовая, отдельно сигнальная. DoorHan прямо указывает, что прокладка кабелей осуществляется в защитных гофрах — это не опция, а способ монтажа по умолчанию для всех трёх линий. У столба, где кабель заходит в блок управления, оставляют запас в приямке, чтобы при последующем обслуживании привода или замене клемм не тянуть кабель заново от щитка.

Отдельно стоит свести на конце трассы направление кабельных вводов. AN-Motors для блока управления ASW4000 прямо предупреждает: монтировать блок управления кабельными вводами вниз, чтобы не проникала вода. Это уже не про траншею, а про то, как кабель заходит в корпус наверху столба — но если гофра в грунте проложена правильно, а ввод в корпус развёрнут вверх, вода из подтопленной траншеи рано или поздно найдёт дорогу в блок управления через тот же кабельный канал.
