Разблокировка привода ворот: почему её надо репетировать в хорошую погоду

Минус двадцать, вечер, фонарь на столбе мигнул и погас. Ворота стоят закрытые, привод обесточен вместе со всем поселком. Машина — снаружи, в доме тепло и свет от генератора, а ключ разблокировки лежит в коробке с документами, которую никто не открывал с монтажа. В этот момент решают три вещи: знает ли кто-то в семье, где ключ, обесточен ли привод физически, а не только «света нет по счётчику», и какая у ворот процедура — у рычажного и реечного привода она разная.

Производитель пишет об этом в одном пункте руководства, который открывают обычно раз — при монтаже, и то не всегда. В паспорте написано: ручную разблокировку использовать только во время монтажа, при отказе привода или при отключении питания. Штатный режим — автоматика, разблокировка — это отдельная операция для нештатной ситуации, и репетировать её нужно не когда мороз и стемнело, а заранее, в сухую погоду, с фонариком в кармане на всякий случай.

Сначала обесточить

Перед разблокировкой привод должен быть обесточен — это прямое требование из руководства, а не рекомендация для перфекционистов. Причина простая: если разблокировать редуктор при подключенном питании, а потом свет внезапно появится, электродвигатель может стартовать на расцепленной механике. Створка в этот момент управляется руками, а не приводом, и рывок от электродвигателя в этот момент — лишняя переменная, которой лучше не быть.

Проблема в том, что щиток с автоматом привода обычно в доме, а ворота — на въезде, метров пятьдесят по снегу. Если света нет из-за аварии в сети — привод уже обесточен, ничего выключать не надо. Но если проблема локальная: перегорел провод к приводу, сработал автомат именно на линии ворот — сначала идти к щитку и выключать питание привода вручную, а не сразу к воротам с ключом. Разблокировка при включенном автомате — это отступление от процедуры, даже если ворота при этом открылись.

Две разные процедуры

Универсальной инструкции «как разблокировать автоматические ворота» не существует — есть инструкция на конкретный привод, и у двух типов она разная.

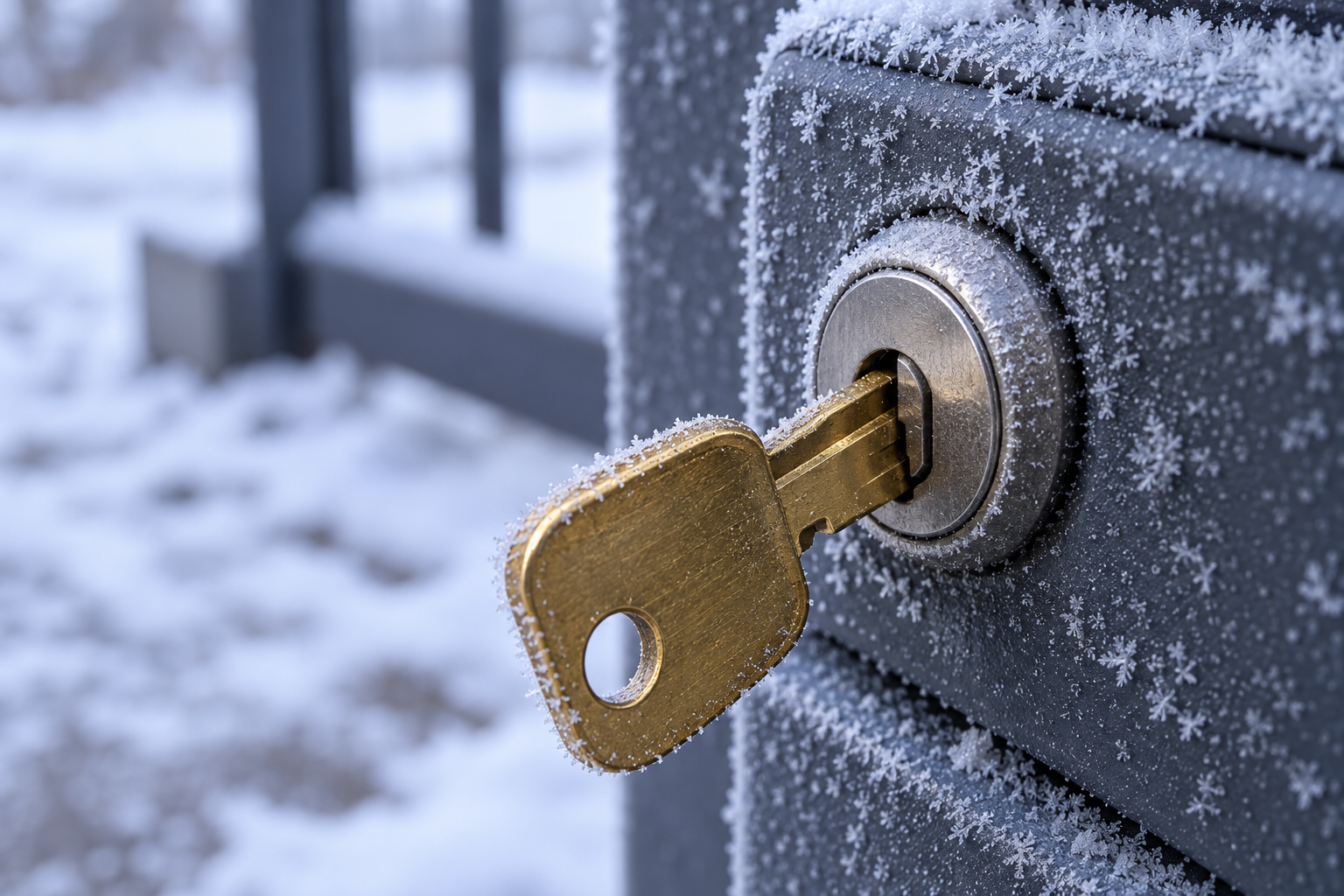

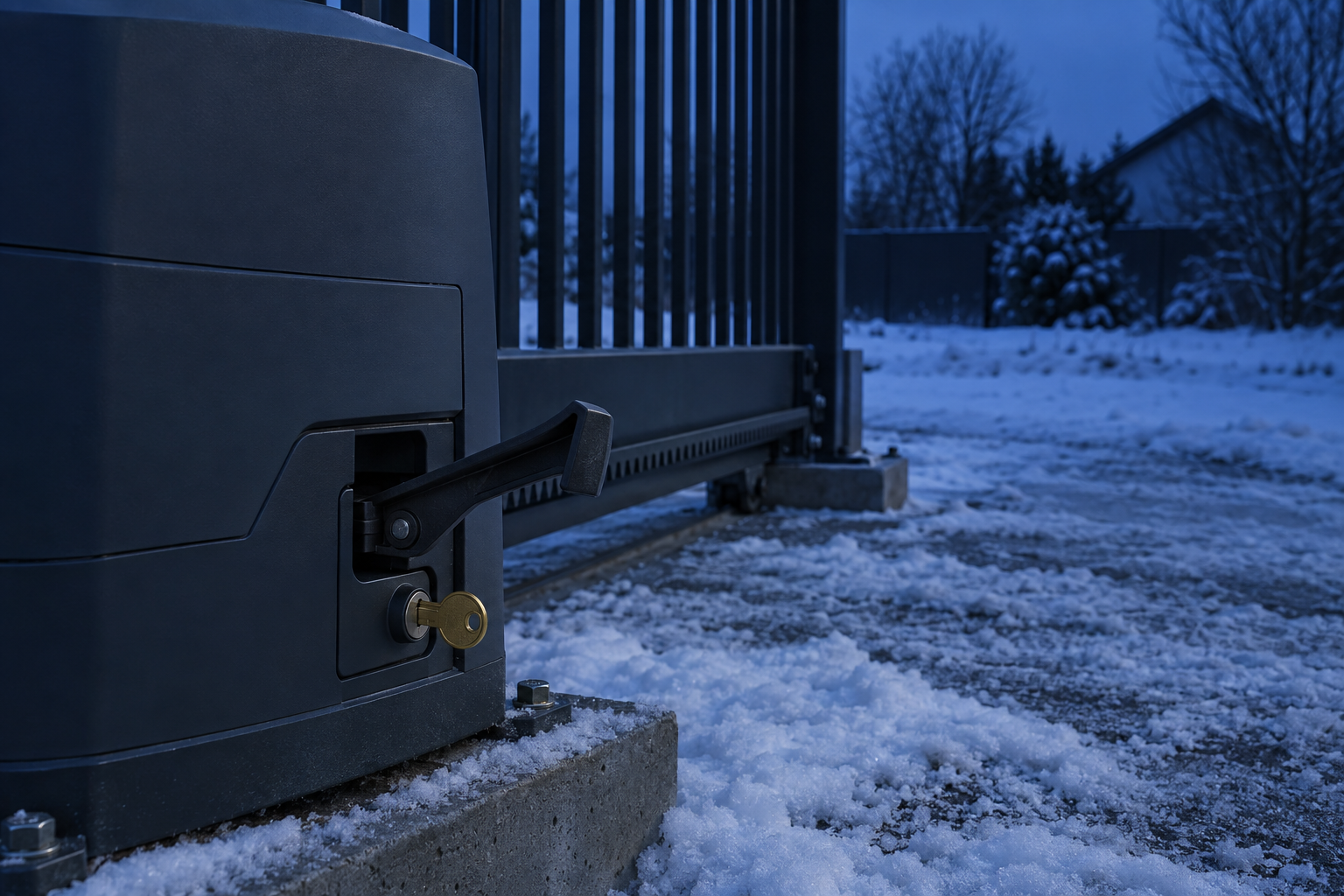

Реечный привод: вставить ключ разблокировки в замок и, не вынимая ключ, потянуть рычаг разблокировки на себя. Рычаг у рейки расположен на корпусе привода, обычно снизу или сбоку, и без ключа его не сдвинуть — это защита от случайного расцепления.

Рычажный привод устроен иначе: открыть дверцу ключом и повернуть ручку примерно на 90 градусов. Здесь нет рычага, который тянут на себя, — есть поворотная ручка под дверцей, и амплитуда поворота фиксированная, дальше она просто не идёт.

Оба производителя сходятся в одном: разблокировка выполняется во время отключения питания, а не как отдельная операция «на всякий случай при работающем приводе». Тип привода определяет процедуру целиком, поэтому паспорт на свой привод заменить общей инструкцией нельзя. Как эта же механика ведёт себя в мороз — отдельный разбор про откатные ворота зимой и три температурных класса, которые между собой не совпадают.

Про два ключа

В комплекте поставки привода — два ключа разблокировки. Не один запасной «если потеряется», а именно два рабочих, и оба обычно лежат в одной коробке с документами на привод, которую после монтажа убирают в шкаф и забывают.

Разложить их стоит так: один — в дом, в понятном месте, второй — точно не в машину, которая в аварийной ситуации и есть та самая машина, что стоит снаружи перед закрытыми воротами. Второй ключ логично оставить у соседа, в гараже или в сумке, которая всегда с собой, а не в бардачке автомобиля, которому ключ и нужен, чтобы выехать.

Отдельный случай — приводы с механической самоблокировкой червячного типа: они в любом положении блокируются механически, поэтому в дополнительных замках не нуждаются. Створка у такого привода не поедет от толчка ветром или руками без ключа, но и разблокировать её без ключа тоже не получится — принцип тот же, просто замок здесь не отдельная деталь, а часть самой передачи.

Обратная блокировка, о которой забывают

Сценарий, который случается чаще, чем авария сама по себе: свет пропал, ворота разблокировали руками, машину загнали, свет включили обратно — и про возврат ключа забыли. Привод при следующей команде крутится, реле щёлкает, а створка стоит на месте: механика расцеплена, электродвигатель вращается сам по себе, вхолостую.

Процедура возврата — зеркальная той же операции: у реечного привода ключ снова в замок, рычаг возвращается в исходное положение; у рычажного — ручка поворачивается обратно на те же 90 градусов и дверца запирается ключом. Пока это не сделано, автоматика физически не соединена со створкой, и никакая команда с пульта её не сдвинет.

Наклейка на воротах — не бюрократия

Оба производителя в руководствах прямо требуют закрепить описание разблокировки у самого привода: наклейку или знак с порядком действий — около ворот, максимально близко к редукторному двигателю. Не в паспорте, который лежит в доме, а на самой конструкции, снаружи, там, где стоит человек с ключом в руке и без света в телефоне, потому что телефон тоже разрядился.

Это требование пересекается с ГОСТ 31174-2017: электрические механизмы запирания в конструкции ворот должны предусматривать возможность их открытия при отсутствии электроэнергии, а устройство ручного открывания должно обеспечивать лёгкость при эксплуатации и не допускать травм. То есть ворота обязаны открываться без электричества не только по инструкции производителя привода, но и по ГОСТу на сами ворота — и наклейка на створке это требование выполняет в буквальном виде, а не для галочки при приёмке объекта. Требования к самой конструкции распашных ворот из того же ГОСТа жёстче, чем к откатным, — об этом отдельно в материале про распашные ворота по ГОСТ 31174-2017.

Наклейка нужна ещё и потому, что владельца может не быть на месте: разблокировать ворота придётся соседу, курьеру, аварийной службе — человеку, который видит эти ворота в первый раз и никогда не читал паспорт привода. Требования к безопасной работе автоматики в целом, включая то, что должно стоять на воротах помимо самой наклейки, разобраны в статье про безопасность автоматических ворот и требования ТР ТС.

Что проверить, пока погода хорошая

• Найти оба ключа разблокировки из комплекта и убедиться, что один точно не в машине, которая может остаться снаружи.
• Обесточить привод вручную на щитке и попробовать разблокировку по своей инструкции — не по общей, а по паспорту на свой привод.
• Проверить, что на воротах у самого привода есть наклейка или знак с описанием процедуры, а не только запись в паспорте дома.
• Вернуть привод в заблокированное состояние и подать питание — убедиться, что створка снова слушается автоматики.
• Показать процедуру второму члену семьи — тому, кто может оказаться перед воротами один, без подсказок по телефону.
