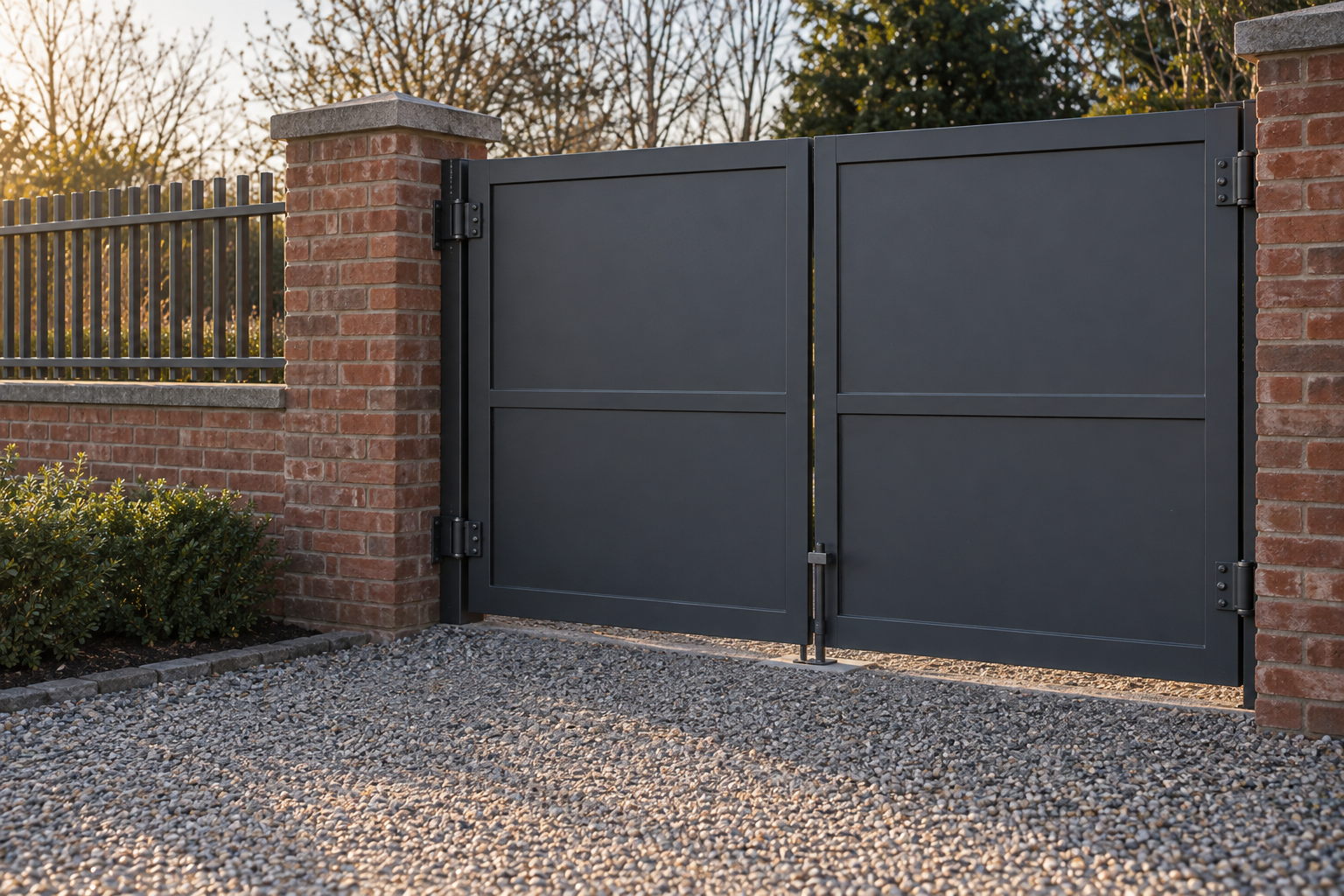

Распашные ворота по ГОСТ 31174-2017: требования к ним жёстче, чем к откатным

В таблице 2 ГОСТ 31174-2017 распашные ворота занимают самую жёсткую графу по двум показателям из шести: класс сопротивления ветру и статическая нагрузка в плоскости полотна. Заказчик, который выбирает распашные ворота как «простой» вариант против откатных, читает таблицу неправильно — норматив считает эту конструкцию не проще, а нагруженнее.

Причина в конструкции: у распашной створки нет направляющей, которая приняла бы на себя часть усилия. Вся ветровая нагрузка и весь перекос полотна уходят через петли на столб, поэтому стандарт требует от рамы больше, чем от откатной или секционной.

Самая жёсткая графа в таблице — у распашных

Строка 2 таблицы 2 задаёт класс сопротивления ветровой нагрузке для наружных ворот. У распашных — класс А. У откатных — Б или В. У секционных, складных и роллетных — В. По п. 4.7 класс А означает 700 Па и более, класс Б — от 500 до 699 Па, класс В — от 300 до 499 Па. Минимальное значение показателя для любого типа ворот — 300 Па.

Разница между распашными и, скажем, секционными по этому показателю больше чем двукратная: 700 Па против 300-499 Па. Распашная створка держится только на петлях и раме, у неё нет направляющих, которые распределяют ветровую нагрузку по всей длине проёма, как у откатной системы. Всё усилие от ветра идёт через петли и запирающий прибор на столб.

2000 ньютонов в плоскости полотна

Строка 1 таблицы 2 — статическая нагрузка, действующая в плоскости полотна ворот, для ворот с рамочными полотнами. У распашных — не менее 2000 Н. У откатных — не менее 1500 Н. У секционных, складных и рулонных роллетных ворот показатель не нормируется.

Это усилие, которое пытается перекосить раму полотна, когда на неё что-то навешивают, толкают сбоку или она провисает под собственным весом на большом пролёте. Для распашной створки это критично: чем шире полотно, тем больше плечо и тем сильнее нагружен угол рамы у навесных петель. Каким сечением трубы эту жёсткость набирают на практике, разобрано в статье про выбор трубы для распашных ворот.

20 000 циклов — это сколько лет

Строка 3 таблицы 2 и п. 5.1.15 задают ресурс по числу циклов открывания-закрывания без разрушений и нарушений работоспособности. Для распашных, сдвижных, складных и подъемно-секционных бытовых ворот — не менее 20 000 циклов. Для подъемно-секционных промышленных — 25 000. Для скоростных рулонных ворот из тентовой или ПВХ ткани — 1 500 000. Для скоростных подъемно-секционных спиральных ворот — 3 000 000. Для рулонных роллетных — 10 000.

На фоне 1 500 000 и 3 000 000 циклов у скоростных промышленных ворот цифра 20 000 у распашных — это уровень бытовой эксплуатации, а не интенсивного проезда с автоматикой на промышленной площадке.

Строка 4 той же таблицы задаёт усилие ручного открывания: не более 150 Н для распашных, откатных, складных и роллетных ворот, и не более 260 Н для крупногабаритных подъемных.

Удар мягким телом: 210 джоулей и откуда они берутся

Строка 7 таблицы 2 — сопротивление удару мягким телом массой 30 кг. У распашных и откатных ворот — не менее 210 Дж, у секционных и складных — 150 Дж, у роллетных показатель не нормируется. Формула из примечания к таблице: энергию удара W рекомендуется рассчитывать как W = mgL(1 — cos a) или, при угле отклонения груза 90 градусов, как W = mgh, где m — масса груза, g — ускорение свободного падения, L — длина троса, h — высота падения груза.

Испытание имитирует удар груза 30 кг, раскачанного на определённую высоту, — модель случайного навала человека или предмета на полотно. У секционных ворот полотно набрано из отдельных панелей и работает иначе при точечном ударе, поэтому планка ниже — 150 Дж против 210 у распашных.

Строка 6 добавляет ещё одну цифру: прочность крепления ручек к полотну — не менее 1000 Н для распашных, откатных, секционных и складных ворот.

Звёздочка, которая отменяет половину таблицы

У показателей класса по ветру и удара мягким телом в таблице 2 стоит сноска: показатели применяют для конкретных типов ворот только в том случае, если их значения установлены в рабочей или проектной документации и подтверждены испытаниями.

Практически это означает: если в договоре или спецификации класс по ветру не прописан явно, спросить с завода конкретное значение после монтажа уже не с чего. Отсюда вывод для заказчика: требование по классу ветровой нагрузки нужно закладывать в документацию на этапе заказа.

Периодические испытания по показателям таблицы 2 проводят не реже одного раза в пять лет либо при изменении конструкции изделия, и делают это аккредитованные испытательные центры. Протоколы таких испытаний — тот документ, который стоит запросить у завода, если в паспорте фигурируют конкретные значения по классу ветра, нагрузке в плоскости полотна или удару.

Что стандарт говорит про петли и замок

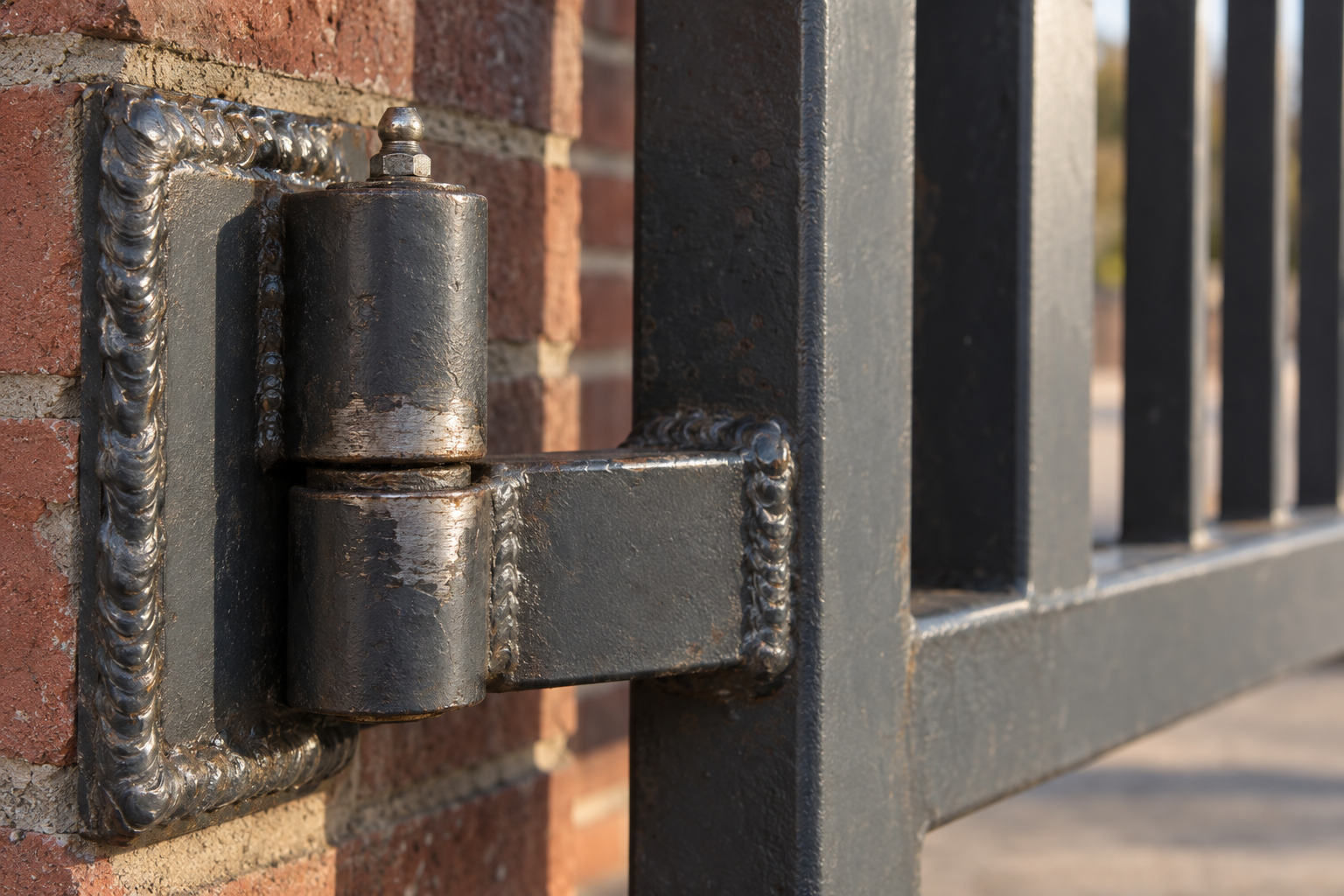

Числовых требований к петлям распашных ворот в ГОСТ 31174-2017 нет. Ни допустимой нагрузки на петлю, ни минимального количества петель на полотно, ни допусков по люфту. Есть только общие требования: петли и запирающие приборы должны быть специально предназначены для конструкций ворот, а тип, расположение и способ крепления устанавливает изготовитель в рабочей документации с учётом размера и массы открывающегося полотна. Конструкция и крепление должны исключать возможность открытия или демонтажа изделия с наружной стороны. Замки для закрывания ворот и калиток должны быть не ниже 3-го класса.

Единственная проверка петель, которую предусматривает стандарт — пятиразовое открывание и закрывание полотна.

Здесь частая ошибка: пункт про неразъёмные петли в стандарте относится к секционным воротам, а не к распашным, и ссылка на него применительно к распашной створке некорректна.

Раз петли и запирающий узел работают вместе со столбом, важна и жёсткость самой опоры — какое сечение трубы и толщину стенки закладывать под стойки распашной створки, разобрано в статье про столбы для калитки и ворот.

Материалы и калитка в створке

Для каркаса распашных, сдвижных и складных ворот стандарт рекомендует профили из алюминиевых сплавов или стальные трубы квадратного или прямоугольного сечения. Для полотна рекомендуются стальные листы толщиной не менее 0,45 мм или алюминиевые листы толщиной не менее 0,3 мм.

Если в распашной створке предусмотрена встроенная калитка, к её порогу есть отдельное требование: порог должен обеспечивать удобный проезд велосипедов, колясок и садовых тележек, рекомендуемая высота порога — не более 75 мм. Порог обозначают предупредительными желто-черными полосами.

Чего в стандарте нет

Область применения ГОСТ 31174-2017 шире, чем кажется: стандарт распространяется не только на ворота в проёмах зданий, но и на конструкции ворот в системах ограждений на открытых площадках — распашная створка в линии забора попадает под те же требования таблицы 2. При этом стандарт прямо не распространяется на механизмы автоматического привода ворот.

Это значит, что подтверждение соответствия самой автоматики идёт по другим документам, не по ГОСТ 31174. Про то, какие требования применяются к безопасности автоматики отдельно, написано в статье про фотоэлементы и требования к автоматическим воротам.

И ещё раз: числовых требований к петлям в стандарте нет вообще. Если завод ссылается на конкретную цифру нагрузки на петлю «по ГОСТу» — это цифра из внутренней методики завода, а не из таблицы 2.
