ГОСТ 31174-2017, п. 7.2: «Конструкции ворот всех типов должны иметь устройства, ограничивающие перемещение полотен ворот в заданном безопасном диапазоне». Строка короткая, а железок за ней три, и в смете на распашные ворота их обычно нет ни одной.
В счёте стоят петли, профиль рамки, заполнение, замок, иногда автоматика. Упор, стопор и фиксатор появляются через год-полтора, когда створка начинает бить в столб при ветре, а ригель замка перестаёт попадать в ответную планку. Ниже три узла по одному: что делает, куда ставится, что происходит без него.
Строка, которой нет в смете
Норма не называет конкретную деталь. Она требует результата: перемещение полотна ограничено заданным диапазоном. Сам диапазон задаёт тот, кто проектирует ворота, а не тот, кто потом ими пользуется. Рядом идёт п. 7.1: «Изделия должны быть безопасными при эксплуатации и обслуживании. Условия безопасной эксплуатации изделий должны быть подробно изложены в инструкции по эксплуатации изделий».
На практике это значит, что в заказе надо писать не «поставьте стопор», а три отдельные позиции. Иначе монтажник вкопает одну гильзу под центр проёма и посчитает вопрос закрытым. Остальные требования стандарта к распашным конструкциям собраны в разборе ГОСТ 31174-2017, здесь только про ограничение хода.
Узел первый: упор крайнего открытого положения
Железка в грунте или в бетоне под траекторией нижней кромки. Створка идёт на открывание, доходит до упора и встаёт. Всё, что дальше по ходу, петля уже не отрабатывает — именно в этом смысл узла.
Если упора нет, крайнее положение определяет сама петля: её ось и сварной шов. ГОСТ 31174-2017, п. 5.1.5: «Детали, элементы и узлы конструкции изделий (петли, пружины, тросы и др.) должны быть рассчитаны на нагрузки и условия эксплуатации с учётом массы, размеров и способа открывания ворот для обеспечения достаточной жёсткости и прочности изделий». Петлю считают на вес створки и на ветер. На роль концевого ограничителя её не считают никогда.
Точку упора привязывают к углу открывания, а угол выбирают до бетонирования столбов — от него зависит, куда ляжет пятно и не попадёт ли оно в колею заезда. Как выбирают угол, расписано в материале про угол открывания ворот из профтрубы.
Что происходит без упора
- Шов петли: при каждом распахивании работает на отрыв, трещина идёт по околошовной зоне.
- Ось петли: получает удар вдоль своей оси, выбирает зазор, створка садится вниз.
- Столб: принимает момент, на который его не считали, и уходит из вертикали.
- Заполнение: профлист или штакетник цепляет соседнее ограждение и рвётся по кромке.
Ветер добавляет к этому постоянную составляющую. СП 20.13330.2016, п. 11.1.4: «Нормативное значение ветрового давления w 0 принимается в зависимости от ветрового района по таблице 11.1». На открытом участке глухая створка ловит поток всей площадью, и удержать её рукой в момент порыва не выйдет.
Узел второй: стопор закрытого положения

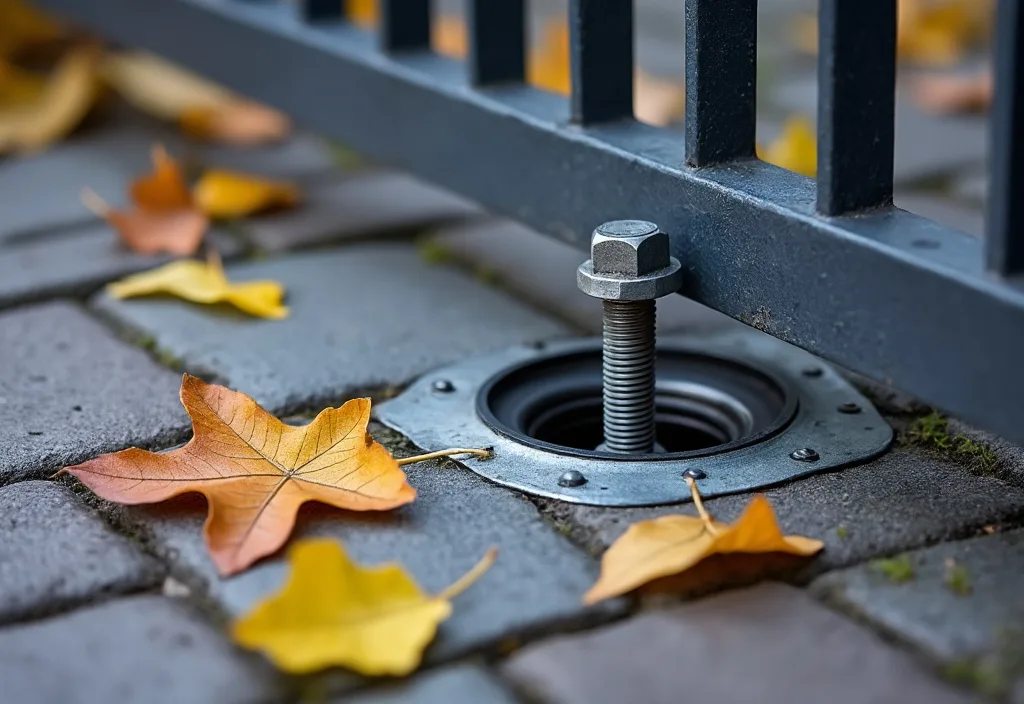

Штырь, который опускается в гильзу под центром притвора. Он не про ветер и не про удар: его работа — держать нижние кромки двух створок в одной плоскости. Без него низ ворот играет, ригель заедает, зазор притвора гуляет от сезона к сезону, а замок изнашивается раньше срока.
У узла есть побочный эффект, и норма говорит про него прямо. Гильза и штырь выступают над покрытием, об них спотыкаются. ГОСТ 31174-2017, п. 7.6: «Пороги в калитках и другие приподнятые части должны быть хорошо видны или обозначены предупреждающими об опасности знаками, например желто-черной лентой». П. 7.5 продолжает: «Острые края и углы должны быть притуплены или закруглены радиусом не менее 3 мм». Срезанная болгаркой труба с острой кромкой в качестве стопора этим двум пунктам не отвечает.
Гильза в бетон или в грунт
Основание решает, сколько узел проживёт и сколько с ним возни. Гильза в бетонной отмостке держит соосность годами, гильза в грунте дешевле, но за зиму её выдавливает пучением и забивает мокрым песком. Развилка целиком разобрана в статье про стопоры в грунт или бетон.
Логика допустимого выступа над покрытием видна по соседнему пункту стандарта. П. 5.4.9: «Пороги воротных калиток должны обеспечивать удобный проезд велосипедов, колясок, садовых тележек и т.п. Рекомендуемая высота порога — не более 75 мм». Гильза, торчащая выше, превращает въезд в порог, через который тележку придётся переваливать.
Узел третий: фиксатор открытой створки
Упор створку останавливает, но не удерживает. Это разные функции: одна принимает движущееся полотно, вторая держит стоящее. Фиксатор — защёлка, крюк или подпружиненный шпингалет на столбе, который ловит створку в открытом положении и не даёт ветру гонять её туда-сюда весь день.
Важно. упор и фиксатор нередко продают одной железкой, но закрывает обе задачи она только тогда, когда у неё есть защёлкивающийся элемент. Простая труба в бетоне удерживать открытую створку не может физически.
Норма меряет результат цифрами. По таблице 2 ГОСТ 31174-2017 усилие ручного открывания и закрывания распашных ворот — не более 150 Н, а отработать створка должна не менее 20 000 циклов открывания и закрывания. Створка, которую весь сезон мотает ветром между столбом и забором, выбирает эти циклы вхолостую, без единого проезда.
Крепление: варить или ставить на анкер
ГОСТ 31174-2017, п. 11.4: «При монтаже ворот рекомендуется использовать болтовые (резьбовые) бессварные и анкерные соединения». Для упоров и фиксаторов это прямой ответ на частый вопрос монтажника: приварить к столбу быстрее, но при перестановке узла шов придётся срубать, а покрытие столба в этом месте восстанавливать заново.
- Анкер в бетон: позволяет подвинуть упор, когда угол открывания уточнили по месту.
- Болт через закладную: закладная варится один раз, дальше узел меняется ключом.
- Сварка по месту: уместна для гильзы в грунте, где узел переставлять некуда.
- Обратная засыпка: песок под гильзой уводит воду и уменьшает выдавливание пучением.
Покрытие и коррозия крепежа
Все три узла стоят в самом мокром месте участка: внизу, в зоне брызг и снеговой каши с реагентами. ГОСТ 31174-2017, п. 5.5.5: «Запирающие приборы, петли и крепежные детали должны соответствовать требованиям ГОСТ 538 и иметь защитно-декоративное (или защитное) покрытие по ГОСТ 9.303». Чёрный болт без покрытия в гильзе за две зимы прикипает намертво, и снять фиксатор для регулировки уже нечем.
Три узла в одной таблице
| Узел | Что делает | Где стоит | Что будет без него |
|---|---|---|---|
| Упор крайнего открытого положения | Останавливает створку до того, как она упрётся в петлю | В грунте или бетоне под траекторией нижней кромки | Ход створки ограничивает петля, шов петли работает на отрыв |
| Стопор закрытого положения | Держит нижнюю кромку в плоскости притвора | Гильза в покрытии под центром проёма | Створки играют по низу, замок перекашивает |
| Фиксатор открытой створки | Удерживает открытую створку от хлопка | На столбе или на упоре, защёлка или крюк | Ветер гоняет створку весь день, петля разбивается |
Что дописать в заказ и что проверить при сдаче
Три позиции в спецификации стоят копейки против переварки петлевого узла через два сезона. Формулировки, которые снимают разночтения с монтажником:
- Упор: с указанием угла открывания каждой створки и способа крепления к основанию.
- Стопор: гильза с указанием основания — бетон или грунт — и выступ штыря над покрытием.
- Фиксатор: именно с защёлкой, отдельной строкой, а не «в составе упора».
- Обозначение: способ пометить выступающие части по п. 7.6, если гильза стоит в проезде.
При сдаче работает один простой метод из самого стандарта. П. 8.1.4: «Работу петель проверяют пятиразовым открыванием/закрыванием полотна ворот». Пять раз открыть и закрыть каждую створку, каждый раз доводя до упора и защёлкивая фиксатор, — этого хватает, чтобы поймать и перекос, и недоведённую гильзу.
Дальше бумаги. П. 5.7.4: «В комплект поставки должны входить: спецификация деталей, узлов и отправочных элементов комплекта, документ о качестве (паспорт), а также инструкция по эксплуатации изделий». Спецификация — это тот самый список, по которому потом видно, был упор в поставке или нет. П. 12.2: «Гарантийный срок с момента продажи изделия составляет не менее одного года».
