Балка откатных ворот открыта снизу, и вода стоит в ней не на дне, а на двух внутренних полках, по которым катятся ролики. Эти полки и есть два жёлоба длиной во весь откат: горизонтальные, с бортиком, без единого выхода наружу.
Летом про неё никто не вспоминает. В октябре она замерзает, ролик едет по наледи, привод тянет створку с перегрузом, а в апреле из торца балки течёт рыжая струйка. Стандарт на ворота про сток воды из направляющей молчит. Требование, которое закрывает вопрос, лежит в соседнем документе — в ГОСТ 9.307-2021 на горячее цинкование.
Что внутри балки
Консольная направляющая — гнутый профиль с загнутыми внутрь нижними полками. По ним катятся ролики опор на закладной. Снизу по всей длине идёт рабочая щель, через неё опоры входят внутрь. Сверху и с боков металл сплошной, торцы закрыты заглушками.
- Верхняя стенка: приварена к нижней раме полотна, на ней лежит весь вес створки.
- Нижние полки: рабочая поверхность под ролики и две ванночки, в которых собирается вода.
- Рабочая щель: просвет между полками, под корпус опоры; через неё внутрь летит всё, что поднимают колёса машин.
Профиль геометрически точный. По ГОСТ 30245-2003, п. 4.3 «Местная кривизна профилей в горизонтальной и вертикальной плоскостях не должна превышать 1 мм на 1 м длины профиля». Полка ровная, бортик держит уровень, и вода по ней никуда не стечёт. Подробности про сечение и длину есть в разборе про выбор и монтаж направляющей балки.
Три дороги воды внутрь
Вода попадает в закрытую трубу тремя путями сразу, и перекрыть все три нельзя.
- Снизу через щель: брызги из-под колёс, талая вода с площадки, позёмка при боковом ветре.
- Сверху через полотно: снег на профлисте тает и стекает по раме на балку и дальше в шов.
- Конденсат: металл остывает быстрее воздуха, и утром внутренняя поверхность мокрая без дождя.
Добавьте мусор, который остаётся внутри ещё на заводе. ГОСТ 9.307-2021, п. 4.4.5 прямо говорит: «Не допускается попадание вырезанных фрагментов внутрь полых профилей». Обрезок, застрявший в полке, работает плотиной: вода стоит вокруг него и не уходит даже там, где просверлено отверстие.
По ГОСТ 31174-2017, п. 10.6 «При хранении и транспортировании ворот должна быть обеспечена их защита от механических повреждений и воздействия атмосферных осадков». Створку, простоявшую неделю под дождём у подрядчика, ставят с водой внутри балки.
Дренажные отверстия: норма есть, но в другом стандарте
В ГОСТ 31174-2017 про воду в направляющей нет ни строчки. Есть требование защищать конструкцию от коррозии и оговорка, что «при этом в технической документации изготовителя рекомендуется указывать сроки возобновляемости защитных покрытий». Про сток — молчание.
Зато в стандарте на горячее цинкование требование сформулировано жёстко. ГОСТ 9.307-2021, п. 4.3.3: «В изделиях не должно быть карманов, закрытых полостей и воздушных мешков; все полости должны быть доступны для беспрепятственного поступления и выхода из них жидкостей, расплавленного цинка и газов. В закрытых полостях должны быть предусмотрены дренажные отверстия».
Написано это про ванну с расплавом, а не про дождь, но физика одна: жидкость должна иметь выход. Тот же документ в п. 5.2 запрещает брать такую деталь в работу: «Во избежание взрыва и риска травм операторов не допускается наносить покрытия на изделия, имеющие закрытые полости без дренажных отверстий». Цинковщик закрытую балку не возьмёт. Маляр возьмёт и промолчит.
Почему диаметр отверстия привязан к толщине стенки
Цифра в стандарте задана не в миллиметрах, а соотношением. ГОСТ 9.307-2021, п. 4.3.9: «Технологические отверстия в цинкуемых изделиях должны обеспечивать беспрепятственный вход и выход жидкостей, расплава цинка и газов. Диаметры технологических отверстий должны превышать толщину металла».
Правило годится и для воды. Стенка балки 3,5 мм — отверстие от 4 мм и крупнее. Дырочка на 2 мм забьётся пылью за первый же сезон, и балка снова станет закрытой полостью, с иллюзией дренажа.
Где сверлить и что станет с покрытием
Сверлят не дно балки, а боковую стенку на уровне полки, у бортика. Отверстие работает переливом: вода уходит, как только поднимается выше плоскости, по которой едет ролик.
- У обоих торцов: вода скапливается там первой, заглушка держит её как стенка стакана.
- В дальнем конце отката: точка, куда створка приходит открытой и стоит большую часть времени.
- Посередине пролёта: балка под весом полотна выбирает прогиб, середина оказывается нижней точкой.
Число точек нормой не задано, это практика монтажа. Задано другое: кромка после сверловки обязана быть закрыта. По ГОСТ 31174-2017 углеродистая сталь должна иметь «защитное металлическое покрытие по ГОСТ 9.301 , лакокрасочное покрытие по ГОСТ 9.032 или порошковое полимерное покрытие по ГОСТ 9.410 , а также комбинированное двухслойное покрытие». Сверлить надо до окраски.
Щель меньше 4 мм держит воду сама
На балке хватает мест, где два листа лежат почти вплотную: накладки, косынки, площадки под улавливатель. ГОСТ 9.307-2021, п. 4.3.4 требует, чтобы «расстояние между параллельными поверхностями в изделии было не менее 4 мм», и поясняет, почему: «При расстояниях менее 4 мм возможна непроцинковка и щелевая коррозия в период эксплуатации».
Тот же документ в п. 4.3.13 даёт развилку для нахлёстов: «В нахлесточном соединении, выполненном сплошным замкнутым швом, должны быть обеспечены: гарантированный зазор между элементами (не менее 4 мм) и технологические отверстия для выхода газов и жидкостей». Либо шов по кругу и плотно, либо зазор открыт. Прихватки через каждые сто миллиметров — это и есть капиллярная щель, которая пьёт воду и не отдаёт.
Важно. шов на балке должен быть сплошным по всей длине, без пропусков. Формулировка ГОСТ 31174-2017 жёсткая: «швы должны быть плотными по всей длине и не иметь прожогов, сужений, наплавов, непроваров, шлаковых включений и др.».
Вода снаружи: площадка отката и ливнёвка
Отверстия решают половину задачи. Вторая — вода со двора, которая приходит к воротам по поверхности. Если площадка отката с уклоном в сторону проёма, балка наполняется столько раз, сколько за сезон прошло дождей.

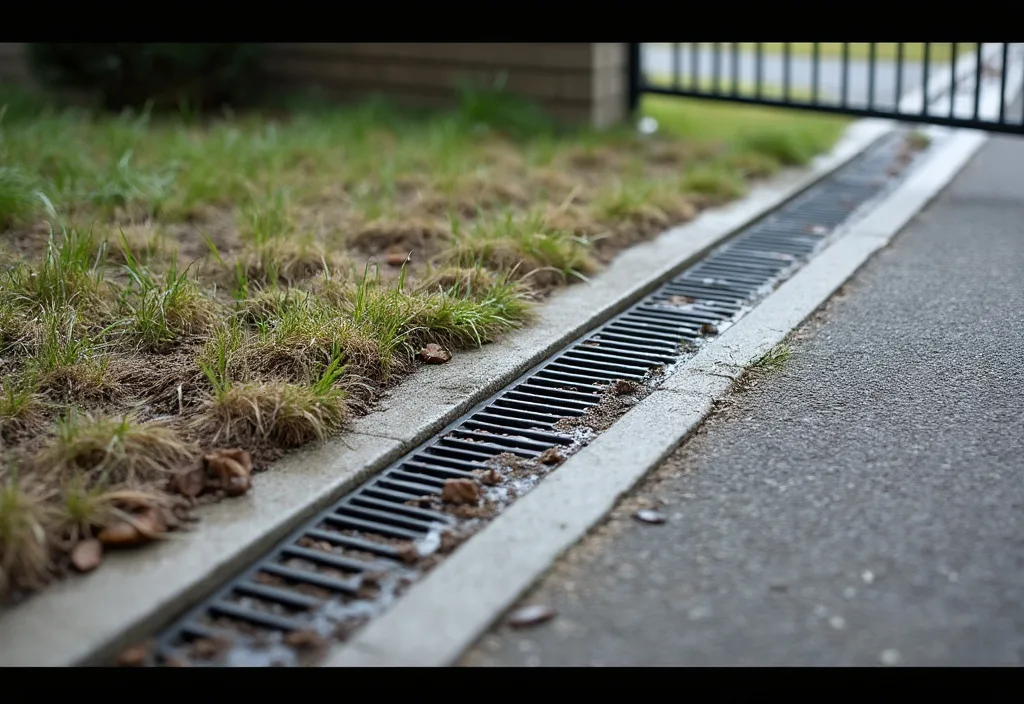

СП 22.13330.2016, п. 5.9.2 относит к мерам, предохраняющим основание, «вертикальную планировку территории, обеспечивающую сток поверхностных вод, устройство дренажей». Для ворот это три вещи: уклон двора от проёма, лоток поперёк въезда и труба от лотка в канаву или колодец.
Уклон 0,005 — это 5 мм на метр
Цифры для ливнёвки в своде правил есть. СП 22.13330.2016, п. 11.24: «Для дренажных труб диаметром до 150 мм минимальный уклон следует принимать равным 0,005, для труб диаметром более 200 мм — 0,003». Для пластового дренажа в п. 11.28 точнее: дно должно иметь «уклон 0,005 — 0,010 в сторону горизонтальных трубчатых дрен».
Пять миллиметров на метр глазом не видны, на десяти метрах это пять сантиметров перепада. Лоток без уровня стоит с водой и зимой рвётся льдом. Второй промах — зазор под створкой: его считают от асфальта, а не от отметки после подсыпки. Сколько оставлять, разобрано в материале про зазор под откатными воротами на снег и наледь.
Мокрый грунт под закладной опаснее ржавчины
Балку с водой внутри можно просверлить за час. Закладную, которую подняло пучением, переделывают целиком с бетонными работами.
СП 22.13330.2016, п. 6.8.2 требует при проектировании на пучинистых грунтах «учитывать возможность повышения влажности грунта за счёт подъема уровня подземных вод, инфильтрации поверхностных вод и экранирования поверхности». Ливнёвка, уходящая в грунт рядом с фундаментом, и есть та инфильтрация. Суглинок под воротами набирает влагу за осень и зимой поднимает швеллер.
Правило для участков в низине: пристенный дренаж вдоль закладной. Его параметры в п. 11.29 заданы прямо — «толщиной не менее 0,3 м из песка с коэффициентом фильтрации не менее 5 м/сут или устраивается из дренажных рулонных искусственных материалов». Глубина закладной от воды не зависит, её считают по промерзанию — как именно, показано в статье про закладную и глубину промерзания для Челябинска.
| Узел | Как попадает вода | Что делать |
|---|---|---|
| Полки балки | Рабочая щель, позёмка, конденсат | Отверстия в боковой стенке на уровне полки, диаметр больше толщины стенки |
| Торцы балки | Заглушка держит воду как стакан | Перелив у каждого торца, при цинковании — технологические отверстия |
| Нахлёсты и накладки | Щель меньше 4 мм тянет влагу капиллярно | Зазор от 4 мм либо сплошной плотный шов по кругу |
| Площадка отката | Поверхностный сток со двора | Уклон от проёма, лоток поперёк въезда с уклоном от 0,005 |
| Грунт под закладной | Инфильтрация поверхностных вод | Пристенный дренаж от 0,3 м песка, отвод в канаву |
Что написать в заказе и проверить при приёмке
Завод сделает отверстия, если их заказали. По умолчанию балка приходит закрытой: так проще красить.
- Дренажные отверстия: в боковых стенках на уровне полок, у торцов и в середине, диаметром больше толщины стенки.
- Момент сверловки: до покрытия, кромки закрыты тем же составом, что и профиль.
- Заглушки торцов: съёмные или с отверстием, чтобы балку можно было промыть.
- Чистота полости: внутри нет обрезков и окалины.
При приёмке балку осматривают снизу фонарём, потом прогоняют створку до упора и обратно. Ролик, который щёлкает в одном месте, чаще едет по застрявшему обрезку, а не по дефекту рельса. Как отличить это от перекоса опоры, показано в разборе про концевой ролик откатных ворот.
