Проём 3,5 метра, а свободного забора рядом — четыре. Хозяин приходит с рулеткой и просит посчитать откатные. Считать особо нечего: полотно уезжает вбок не на ширину проёма, а на ширину проёма плюс противовесная консоль, и эти лишние метры взять неоткуда.
Дальше обычно начинается спор «откатные или распашные», хотя спорить не о чем. ГОСТ 31174-2017 слова «откатные» вообще не знает. В пункте 4.3 такие ворота названы сдвижными, и подтипов у них шесть: с нижней балкой и верхней направляющей, с верхней балкой и нижней направляющей, с верхней балкой без нижней направляющей, опорные, по прямым направляющим рельсам и «- радиусным направляющим рельсам;». Рядом в том же пункте стоят распашные, складные и комбинированные. Узкий участок вычёркивает из этого списка две-три строки, а не весь список.
Сколько места съедает откат
В консольной схеме полотно висит на двух роликовых опорах на закладной сбоку от проёма. В открытом положении створка опирается только на эти две точки, поэтому за проёмом обязана остаться противовесная часть — иначе ворота опрокинутся наружу. Её длина и есть то, что не влезает. Почему множитель 1,5 к ширине проёма ничего не гарантирует, подробно разобрано в материале про длину направляющей балки, а порядок замера самого проёма — в статье о расчёте длины отката.
Есть и вторая причина. Каркас варят из профильной трубы, а гнутые замкнутые профили по ГОСТ 30245-2003 поставляют мерной длиной: «3.7. Профили изготавливают длиной от 6,0 до 12,0 м; а по согласованию потребителя с изготовителем длиной от 4,0 до 13,0:». Балку под откат короче шести метров никто отдельно не катает — её режут из шестиметровой, и обрезок идёт в лом. На проёме 3,5 метра это заметная доля стоимости металла.
- Ширина проёма: то, что реально нужно для проезда, а не то, что получилось между столбами.
- Длина отката: ширина проёма плюс противовес, полоса вдоль забора должна быть свободна на всю эту длину.
- Высота помехи: газовая труба, отмостка, столб освещения на пути консоли исключают схему целиком.
- Уклон вдоль забора: консоль идёт строго горизонтально, уклон съедают подсыпкой или отказом от схемы.
Вариант А: остаться в сдвижных, сменив схему
Первое, что проверяют, — не в ту ли сторону смотрят. По пункту 4.3 «Распашные, сдвижные и складные ворота могут быть левого, правого и симметричного открывания». Зеркальная схема ничего не стоит на этапе заказа и часто решает вопрос: слева у забора три метра, справа шесть, просто справа стоит куст и его жалко.
Откат в противоположную сторону
Смена стороны переносит закладную и меняет расположение привода и улавливателей. На готовом фундаменте это переделка, на бумаге — строчка в заказе. Сторону отката определяют до заливки.
Опорные ворота и рельс по земле

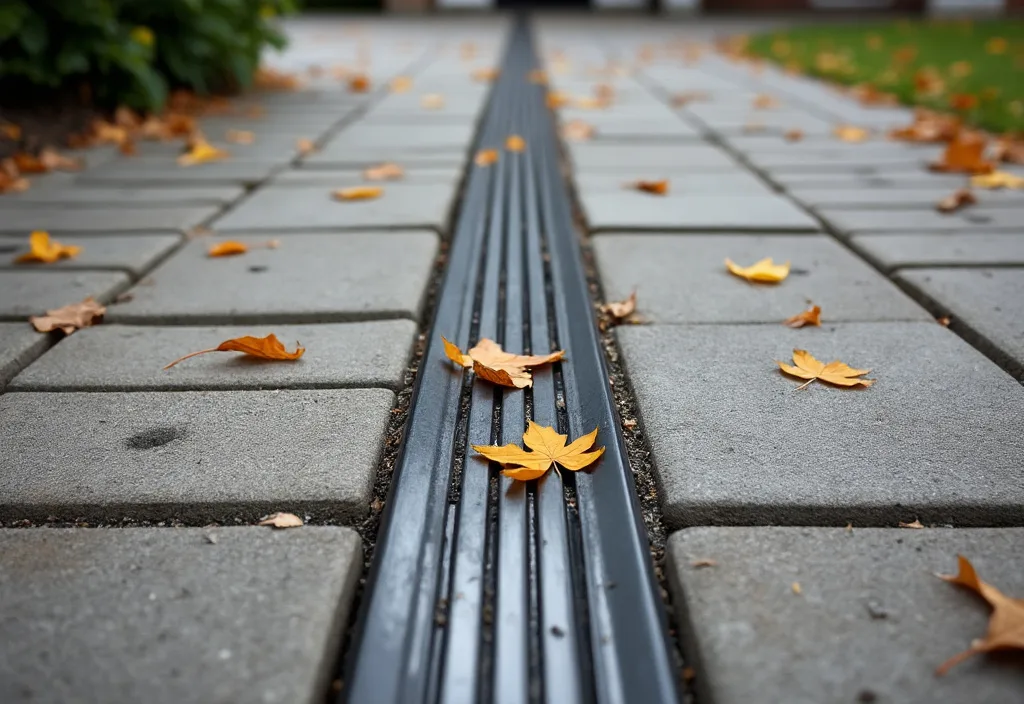

Когда вдоль забора места нет вообще, остаются сдвижные опорные — в приложении А ГОСТ 31174-2017 они прямо рекомендованы для частного домовладения строкой «- сдвижные опорные ворота;». Полотно катится по рельсу в проезде, противовес не нужен, длина отката равна ширине проёма плюс небольшой запас. Сравнение обеих сдвижных схем есть в разборе консольных и рельсовых ворот.
Плата очевидна зимой: рельс надо чистить, лёд из жёлоба выбивать, иначе полотно встаёт. Зато рельс держит вес полотна лучше консоли, и створка в шесть метров на нём ведёт себя спокойнее.

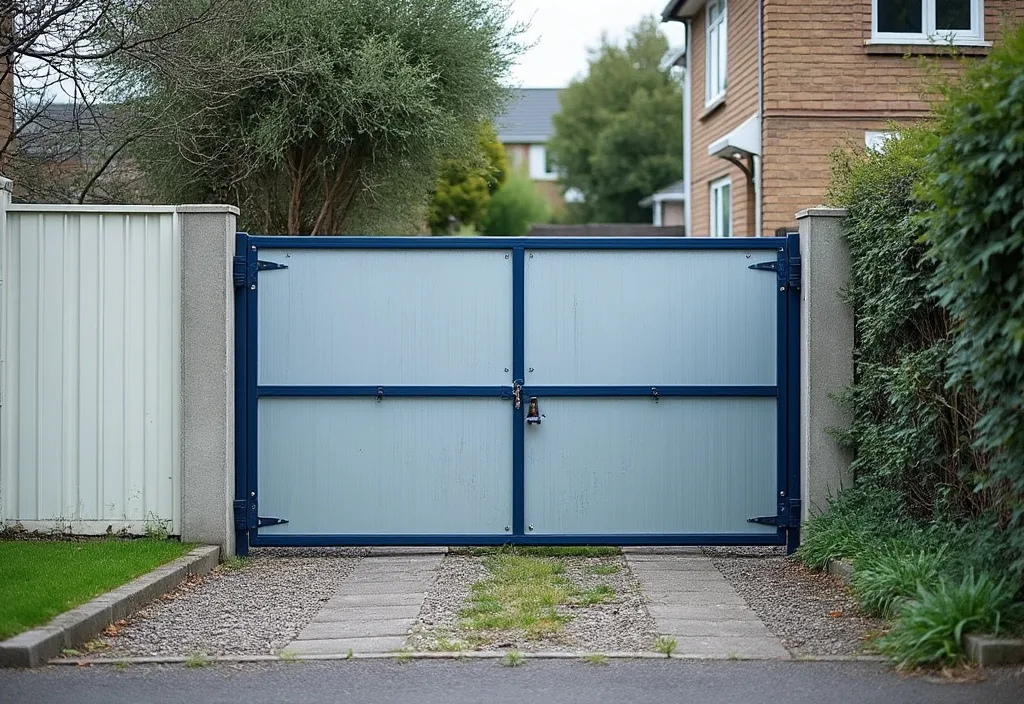

Вариант Б: две распашные створки
Распашные не требуют полосы вдоль забора — им нужен сектор поворота. Если во двор въезжают не впритык к дому, сектор обычно есть. ГОСТ разделяет варианты по направлению: «Распашные и складные ворота подразделяют на ворота с открыванием наружу и внутрь помещения».
Наружу, внутрь и что мешает
Открывание наружу в частном секторе почти всегда конфликтует с проезжей полосой и сугробом у забора. Открывание внутрь съедает по два метра двора на створку и не работает при уклоне к воротам. Выбор делают рулеткой на месте.
Ещё одна цифра. В таблице 2 ГОСТ 31174-2017 распашные и сдвижные разведены по строке «1 Статическая нагрузка, действующая в плоскости полотна ворот, Н (для ворот с рамочными полотнами), не менее»: у распашных требование выше. Створка висит на петлях и нагружает столб, поэтому столб под распашные ставят толще, чем под забор той же высоты. Чем такие створки автоматизировать, разобрано в статье про рычажный и линейный привод.
Важно. ручное открывание нормируется строкой «4 Усилие ручного открывания/закрывания ворот, Н, не более» — если створку без привода не сдвинуть плечом, схема выбрана неправильно, а не «просто ворота большие».
Вариант В: складывающееся полотно
Промежуточный вариант, который почти не предлагают, хотя он есть в том же пункте 4.3 отдельной строкой: «- со складывающимся полотном;». Каждая створка складывается пополам, и сектор поворота уменьшается вдвое против обычной распашной.
Схема выручает, когда во дворе два метра до стены гаража, но не три. Плата — удвоенное число петель и осей: больше мест износа, сложнее автоматика. Для въезда, которым пользуются дважды в день, это терпимо.
- Место: половина сектора обычной распашной створки.
- Узлы: вдвое больше петель и осей, чем у глухой створки.
- Автоматика: нужен привод, рассчитанный на складывание, обычный линейный не подойдёт.
- Жёсткость: полотно из двух половин держит ветер хуже цельного, сечение трубы берут с запасом.
Вариант Г: сузить проём и вынести проход
Последнюю ветку воспринимают как поражение. На деле проём 4 метра нужен единицам: легковой машине хватает трёх с запасом. Сужение проёма на полметра часто возвращает откатную схему в игру.
Отдельный пешеходный проход разгружает ворота: человек не гоняет пятиметровое полотно ради выноса мусора. Если места под отдельную калитку нет, ГОСТ допускает встроенную — пункт 4.3 заканчивается строкой «- секционные, распашные, рулонные роллетные ворота, встроенные в подвижную створку сдвижных ворот.». У такой калитки появляется порог, и его высота нормируется: «Рекомендуемая высота порога — не более 75 мм.».
Чем схемы отличаются по требованиям
Сводка ниже не про цену, а про то, что каждая схема забирает у участка. Переделывать фундамент через год дороже любой из строк.
| Схема по ГОСТ 31174-2017 | Что занимает на участке | Чем платим |
|---|---|---|
| Сдвижные консольные | Полоса вдоль забора длиннее проёма | Закладная и противовес |
| Сдвижные опорные | Рельс поперёк проезда | Чистка рельса от снега и наледи |
| Распашные с двумя полотнами | Сектор поворота створок | Выше нагрузка на столбы |
| Распашные со складывающимся полотном | Половина сектора поворота | Вдвое больше петель и осей |
| Складные без нижней направляющей | Место сбоку под пакет створок | Сложнее автоматика |
| Комбинированные со встроенной створкой | Схему ворот не меняют | Порог и усложнение полотна |
Есть ещё один критерий, который на узком участке решает больше остальных. По пункту 5.3.2 «Конструкция ворот должна обеспечивать способность полотна ворот противостоять выходу из направляющих при контакте с неподвижным препятствием.», и проверяется это предметом внушительного размера: «В качестве препятствия необходимо использовать жёсткий предмет в форме куба с длиной ребра от 300 до 400 мм, установленного на пути перемещения основной кромки ворот.». На тесном въезде такой куб — это не испытательный стенд, а обычный сугроб или ведро, которое забыли убрать.
Что написать в заказе
Половина переделок рождается из того, что в заказе стоит «ворота 3,5 метра» и больше ничего. По пункту 4.9 в обозначении изделия должны быть «- размеры рабочего проема по высоте и ширине, мм;» — именно рабочего, того, через который проезжают.
- Сторона отката: левая, правая или симметричная — фиксируется до заливки закладной.
- Свободная длина: сколько метров вдоль забора реально свободно, с отметкой помех.
- Сечение трубы: каркас по пункту 5.4.1 варят из профиля — «- стальные трубы квадратного или прямоугольного сечения по ГОСТ 32931 .».
- Ограничители хода: по пункту 7.2 «Конструкции ворот всех типов должны иметь устройства, ограничивающие перемещение полотен ворот в заданном безопасном диапазоне.».
Допуск на само полотно жёсткий: по пункту 5.2.2 «Предельные отклонения от номинальных габаритных размеров полотен изделий не должны превышать +/- 5,0 мм.». То есть заводская погрешность — полсантиметра, а не «подгоним по месту». Монтаж тоже не самодеятельность: пункт 11.2 требует, чтобы работы вела специализированная организация или бригада изготовителя, а гарантийный срок по пункту 12.2 составляет не менее одного года с момента продажи.
