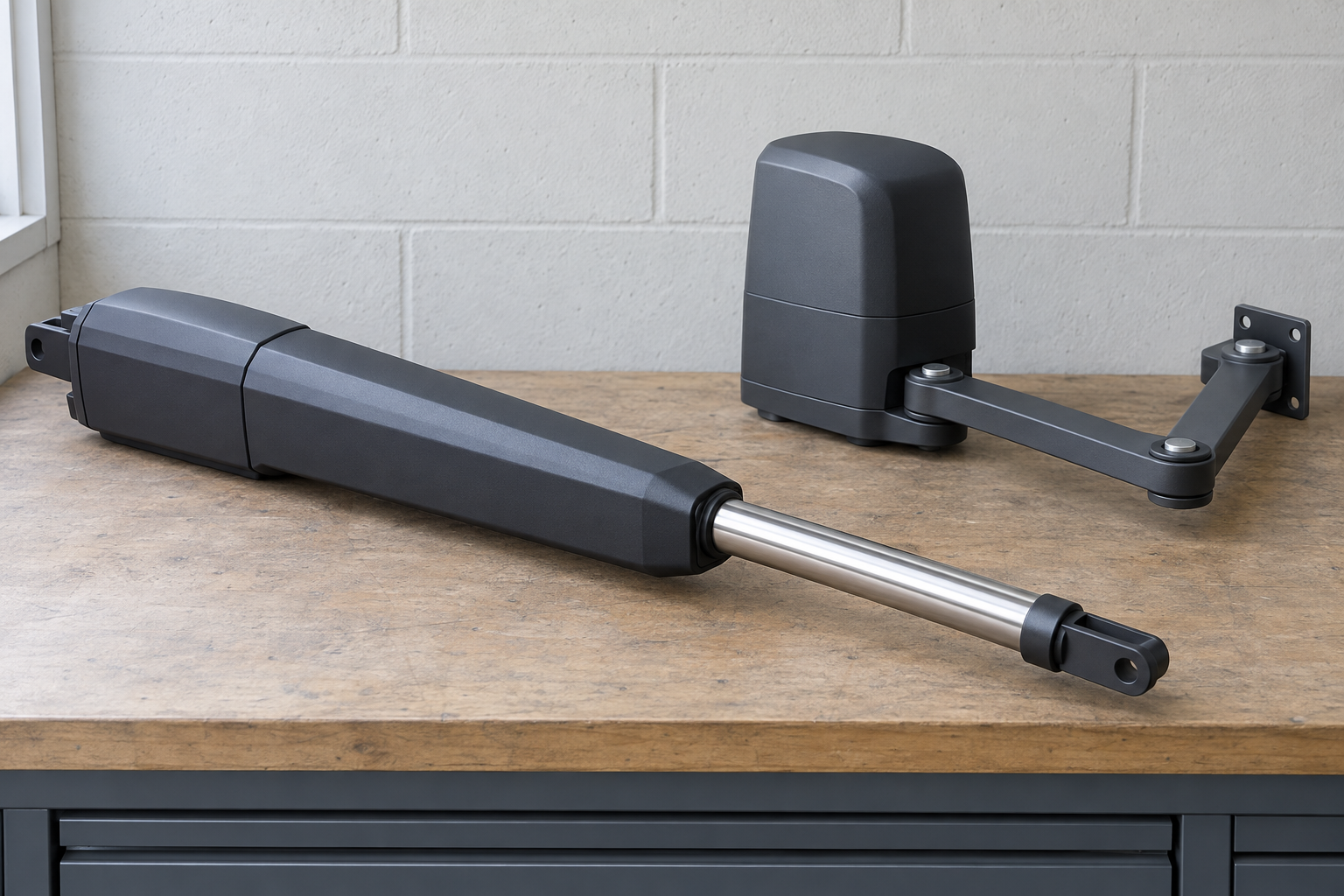

Рычажный или линейный привод распашных ворот: решает толщина столба, а не вес створки

У линейного привода FAAC 412 на угле открывания 110 градусов допустимое расстояние от петли до края столба — 80 мм. У рычажного привода ASW4000 столб может быть шириной до 380 мм. Это разные цифры про одно и то же место монтажа, и именно они решают, какой привод встанет на ворота, а не то, сколько весит створка.

Продавцы почти всегда спрашивают вес полотна. Но вес у бытовых распашных ворот из профильной трубы обычно укладывается в паспортный диапазон обоих типов приводов — и линейного, и рычажного. Реальная развилка начинается там, где стоит столб и сколько места есть между его краем и осью петли. Если этот параметр не измерить заранее, привод либо физически не встанет, либо встанет с нарушением паспортного угла открывания.

Вопрос про вес — это вопрос не по адресу

У линейного привода FAAC 412 паспортное тяговое и толкающее усилие — 350 даН, а максимальная длина створки для самого длинного хода штока — 5 метров. У рычажного ASW4000 крутящий момент — 320 Нм. Это две разные единицы измерения мощности, но обе говорят об одном: створка стандартных бытовых ворот из профильной трубы не заставит ни один из приводов работать на пределе. Подбор по весу здесь почти не отсеивает варианты — оба типа его выдерживают. Отсеивает геометрия узла крепления: расстояние от петли до столба и угол открывания, который нужен по проекту. Подробнее о том, как считается автоматика для распашных ворот из профильной трубы в целом, есть в отдельном разборе автоматики на распашные ворота из профильной трубы.

Где линейный привод упирается в стену

Линейный привод FAAC 412 — это шток с червячной передачей, передний и тыльный кронштейны и защитный короб для кабеля. Ход штока выпускается на 290, 390 или 490 мм, и от него зависит максимальная длина створки — 1,8, 3 или 5 метров соответственно. Но длина хода не единственное ограничение. Есть жёсткая связь угла открывания с расстоянием от края столба до петли: на 90 градусов допустимо до 100 мм, а на 110 градусов — уже только 80 мм. Чем шире нужен угол, тем меньше должен быть отступ от петли до края столба.

Это и есть узкое место линейного привода на кирпичных столбах. Кирпичная кладка редко даёт столб тоньше 250-380 мм, а стандартная петля ставится с отступом, который на широком столбе легко превышает 80-100 мм. В итоге привод либо физически не дотягивается до нужного угла, либо угол приходится урезать. Как эта связка угла и геометрии столба выглядит на практике для профильной трубы, разобрано в статье про угол открывания распашных ворот из профтрубы.

Где начинается пространство рычажного привода

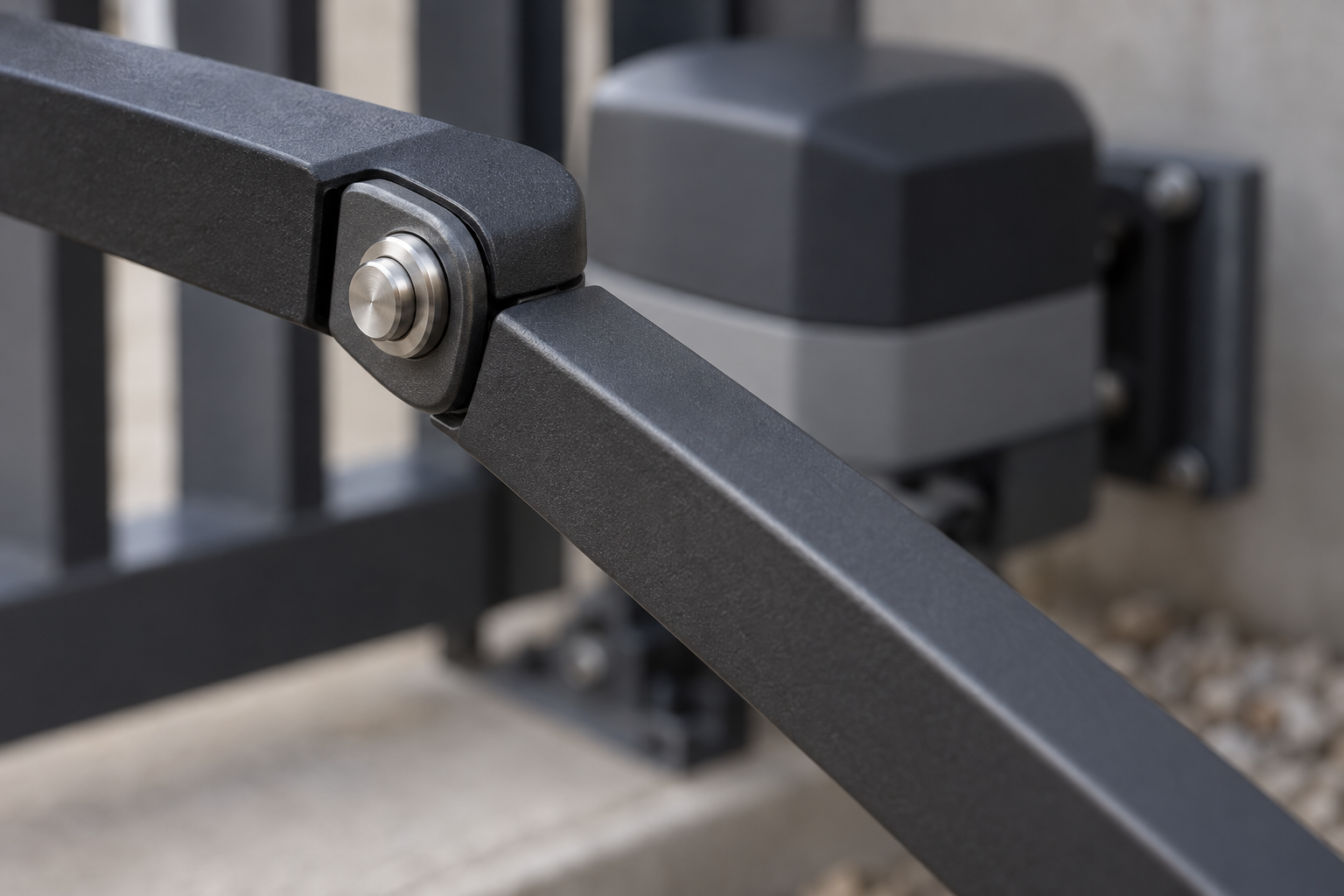

Рычажный привод ASW4000 состоит из двух электромеханических приводов и внешнего блока управления. У него другая монтажная логика: вместо жёсткой линейной связи угла и отступа — таблица зависимостей вылета кронштейна от толщины столба. Если толщина столба до 300 мм, вылет кронштейна должен быть не менее 110 мм. Если столб толще — от 300 до 380 мм, — вылет кронштейна нужен уже не менее 150 мм. То есть привод не отказывает на широком столбе, он просто требует более длинный рычаг крепления.

По углу открывания рычажный привод тоже даёт больше свободы — его паспортный максимум доходит до 120 градусов, тогда как у линейного привода, где угол жёстко связан с отступом, предел лежит ниже. Именно эта пара цифр — столб до 380 мм и угол до 120 градусов — закрывает ровно те случаи, где линейный привод физически не встает: широкие кирпичные и каменные столбы с большим отступом петли.

Чем платит рычажный привод за широкий столб

Свобода по столбу и углу у рычажного привода не бесплатна. Инструкция прямо требует, чтобы при открытой створке было обеспечено достаточное пространство для движения рычагов, и указывает предельный габарит рычагов в этом положении — до 460 мм. Это расстояние, которое рычаг занимает в проезде или на прилегающей территории в момент полного открывания, и его нужно закладывать в проект до установки столбов, а не после.

Отдельно стоит учитывать направление открывания. Если створки открываются наружу, ширина проезда со стороны улицы уменьшается — приводы и рычаги в этот момент выступают в сторону проезда. На узком въезде это может стать реальной проблемой уже после монтажа, когда менять что-то в кладке столбов поздно.

Есть и разница в динамике. У рычажного привода максимальная частота вращения — 1,3 об/мин при крутящем моменте 320 Нм, у линейного — скорость движения штока 1,6 см/с при том же диапазоне усилий. Это не про то, какой привод сильнее, а про то, что кинематика разная: рычаг двигает створку по дуге через вращение, шток — по прямой линии выдвижения. На глаз разница в скорости открывания заметна, особенно на широких воротах.

Самоблокировка и вопрос про электрозамок

У линейного привода FAAC 412 червячная передача блокирует шток механически в любом положении. Из этого прямо следует: дополнительный электрозамок на такие ворота не нужен — привод сам держит створку закрытой и не даст ей сдвинуться от ветровой нагрузки или попытки открыть руками. Это снимает с проекта отдельный узел и его обслуживание. Про то, когда электрозамок на распашные ворота действительно нужен и как он встраивается в конструкцию, написано в материале про ворота из профтрубы с электрозамком.

У этой же самоблокировки есть обратная сторона в электронике. Приводы FAAC 412 не оборудованы системой ANTI-CRASH, поэтому блок управления для них обязательно должен иметь функцию регулировки тягового и толкающего усилия. Без неё привод, зажатый препятствием, будет давить на него с полным паспортным усилием — а это 350 даН. Экономить на блоке управления с такой функцией здесь не вариант, это часть безопасной работы самого привода.

Три ситуации, где решение принимается по одной цифре

Узкий металлический столб. Если отступ от петли до края столба укладывается в 80-100 мм при нужном угле, линейный привод встает без вопросов, а благодаря механической блокировке червячной передачи можно не проектировать отдельный электрозамок.

Широкий кирпичный столб. Если толщина столба доходит до 300-380 мм, линейный привод по паспорту FAAC 412 уже не укладывается в требуемый отступ петли. Здесь работает рычажный привод: неравенства ASW4000 прямо допускают такую толщину столба при кронштейне с вылетом от 150 мм и позволяют открывать створку до 120 градусов.

Открывание наружу. Здесь решает не столб, а проезд. Рычаги при открытой створке выступают в сторону проезда, и его ширина со стороны улицы уменьшается. Габарит рычагов до 460 мм нужно вычесть из фактической ширины проезда ещё на этапе проекта, а не после установки столбов.
