Длина направляющей балки откатных ворот: почему коэффициент 1,5 не работает

Проём 3 м дает коэффициент 1,5, проём 7 м — уже 1,29. Обе цифры взяты из одной каталожной таблицы РОЛТЭК, и это не опечатка. Если умножать проём на 1,5 без разбора, для семиметровых ворот получится балка на полтора метра длиннее той, что реально стоит в каталоге.

Дело в формуле, а не в округлении. Длина направляющей зависит от веса створки и допустимой нагрузки на опору, поэтому у разных серий комплектующих коэффициент разный. Дальше — расчёт по формуле производителя на четырёх реальных проёмах и объяснение, почему множитель 1,3 у DoorHan и 1,4 у Alutech описывают разные вещи и не подменяют друг друга.

Две строки одного каталога, которые не сходятся

Проём 3 м — направляющая 4,5 м, коэффициент 1,5. Проём 7 м — направляющая 9 м, коэффициент 1,29. Обе строки взяты из одной таблицы соответствия РОЛТЭК. Если умножать любой проём на 1,5, для семиметрового получится 10,5 м балки — на полтора метра больше, чем реально стоит в каталоге.

Разница не в опечатке и не в округлении. На проёме 3 м обычно работает серия МИКРО — ворота до 350 кг. На проёме 7 м — серия ЕВРО, до 800 кг. Разный вес створки, разные технологические зазоры комплекта — разное отношение длины балки к ширине проезда. Коэффициент 1,5 — это частный случай для лёгких узких ворот, а не общее правило для всех размеров.

Отсюда и вывод: если взять любую цифру-множитель из каталога и применить её к своему проёму без расчёта, ошибка гарантирована. Нужна не одна цифра, а формула, в которую подставляются конкретные данные.

Что производитель считает на самом деле

РОЛТЭК даёт длину створки формулой: L = 2(A + a + b)(P + F2) / (P + 2F2) + c. Расшифровка по буквам: A — ширина проезда, P — вес створки, F2 — максимально допустимая нагрузка на опору, a, b, c — технологические зазоры и вылеты, которые зависят от серии комплектующих. Отдельно считается расстояние между осями роликовых опор: I = P x L / (2(P + F2)).

Здесь и прячется причина — вес створки P стоит внутри формулы, а не рядом с ней. Это значит, что при одной и той же ширине проезда, но с более тяжёлой зашивкой, длина балки получится другой. На одном и том же проёме 5 м лёгкие ворота из профлиста и тяжёлые ворота с толстой листовой зашивкой дадут разные значения L, хотя A в обоих случаях одинаковое. Сечение рамы и вес каркаса зависят от того, какую трубу выбрать для откатных ворот — и этот выбор напрямую входит в расчёт длины направляющей через переменную P.

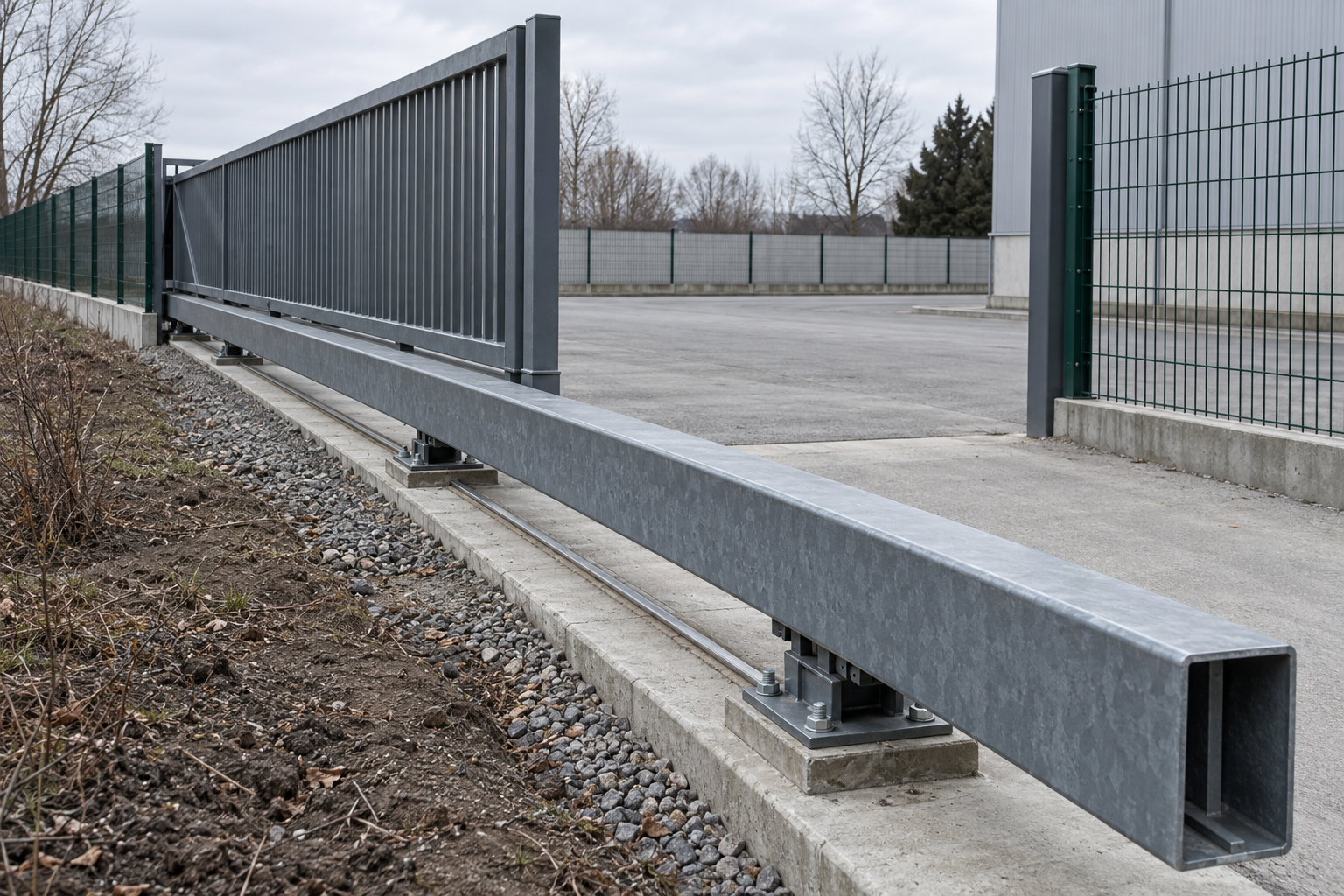

Схема расчёта показывает, из чего складывается полная длина L: она включает не только пролёт над проездом, но и хвост-противовес — участок b + I + c, который уходит за пределы проёма в сторону отката. Сила F1 при этом направлена вверх на дальней опоре, F2 — вниз на ближней: балка работает как рычаг, и это тоже часть расчёта, а не техническая деталь монтажа.

Четыре прогона на реальных проёмах

Формулу можно проверить на конкретных числах. Ниже — четыре расчёта по методике РОЛТЭК с разной шириной проезда и разным весом створки. Точные значения зазоров a, b, c производитель задаёт в паспорте на конкретный комплект, поэтому в таблице приведены отношения длины балки к ширине проезда, а не миллиметры до последнего знака.

Отношение L/A гуляет от 1,39 до 1,46 — и это только четыре точки на одной серии комплектующих. При переходе на МИКРО или МАКС коэффициент сдвинется ещё дальше, потому что у каждой серии свои зазоры a, b, c и свой предел по весу створки: МИКРО рассчитана на ворота до 350 кг и проём до 4 м, ЭКО — до 500 кг и 5 м, ЕВРО — до 800 кг и 7 м, МАКС — до 2000 кг и 12 м, МАКС.3500 — на створки до 3500 кг. Единого множителя для всех серий нет и не может быть по построению формулы.

Почему у DoorHan 1,3, а у Alutech 1,4

Здесь легко перепутать два разных вопроса и сложить то, что складывать нельзя.

У DoorHan L — это место для отката полотна, и оно считается как B x 1,3, где B — ширина проезда. Формула привязана к конкретным комплектам SLG-S: 3500×2100, 4000×2100, 4500×2100, 5000×2500 мм, под которые подобрана прокатная балка сечением 71×60 мм для первого комплекта и 95×88 мм для остальных трёх, с допустимым прогибом 1/300 и весом полотна 18-20 кг на квадратный метр. Это готовый расчёт под фиксированный ряд размеров, а не универсальная методика для произвольного проёма.

У Alutech величина отката считается как ширина проезда, умноженная на 1,4: для проезда 5 м это около 7 м свободного пространства вдоль забора. Это не длина балки и не длина места отката полотна в смысле DoorHan, а именно свободное расстояние, которое нужно освободить у забора, чтобы створка могла полностью открыться.

Смысловая разница простая: DoorHan считает физическое пространство под откат конкретного полотна из своей линейки, Alutech — требуемый зазор вдоль забора для произвольной ширины проезда. Оба коэффициента верны для своей задачи и для своего производителя, но подставлять 1,3 в формулу Alutech или 1,4 в комплект DoorHan бессмысленно — это разные измерения одной и той же зоны отката.

Хвост-противовес: единственное прямое требование

По расчётам РОЛТЭК на четырёх наборах данных хвост-противовес занимает от 0,39 до 0,46 ширины проезда. Alutech со своей стороны задаёт только нижнюю границу: длина противовеса не должна быть меньше 1/4 ширины проезда. Это ограничение снизу, а не готовое значение — длина шины у Alutech считается отдельной формулой Lш = A + a + b + (A/3 — 300) + c, где хвостовая часть зависит от тех же технологических зазоров, что и у РОЛТЭК.

Правило «противовес равен половине проёма», которое встречается в популярных статьях, ни один производитель не подтверждает. Как и формула «длина ворот плюс 200 мм плюс 1,6 длины проёма» — она не привязана ни к одной методике из каталогов и на практике даёт цифры, которые не совпадают ни с РОЛТЭК, ни с Alutech, ни с DoorHan.

Балка идёт в комплекте, а не отдельно

У РОЛТЭК направляющие выпускаются в нескольких сечениях: 60x55x3 мм, 69x59x3,5 мм, 89x74x4,5 мм, 130x135x5 мм, из холоднокатаного профиля стали S355 по EN 10162. Каждое сечение привязано к серии и к диапазону веса створки — это те же коды 010, 011, 012 из каталожной таблицы, из-за которых на разных проёмах получаются разные коэффициенты.

У Alutech похожая логика по системе SGN: шина 70 мм рассчитана на створку до 450 кг, шина 94 мм — до 700 кг, максимальная ширина проёма для этой системы — 6,5 м. Взять более тонкую шину под более тяжёлую створку нельзя, даже если по длине она формально подходит.

Отдельно нужно понимать, что жёсткость направляющей не учитывается при расчёте каркаса самой створки — рама считается независимо, из своих профильных труб сечением 40х40, 60х30, 80х60, 120х60 и подобных. Балка не подпирает раму и не разгружает её, а несёт свою нагрузку — роликовые опоры. И эта нагрузка немаленькая: при весе створки с учётом направляющей около 1000 кг сила, действующая на роликовую опору, может достигать 2000 кг и более. Такая нагрузка идёт не только на ролики, но и на стойку, к которой крепится ответная часть — поэтому вопрос сечения опорных столбов у откатных ворот не менее важен, чем сечение самой балки, и здесь стоит отдельно смотреть, подойдут ли столбы для ворот 100х100 мм под расчётную нагрузку конкретного проёма.

Что назвать в заказе

Чтобы подбор направляющей шёл по формуле, а не на глаз, при заказе нужно назвать пять цифр и параметров. Ширину проезда A — без округления до полуметра, с точностью до сантиметра. Свободную длину вдоль забора, куда уйдёт откат створки — именно свободную, без учёта столбов, кустов и других препятствий. Высоту ворот. Планируемый вес зашивки — материал и толщину листа, потому что от них зависит вес створки P в формуле, а разница между толщиной металла ворот и рядовой секции забора ощутимо меняет итоговую длину балки. И отдельно — планируется ли привод, потому что от этого зависит комплектация, а не только длина направляющей.

Дальше подбор идёт по сериям комплектующих: МИКРО, ЭКО, ЕВРО, МАКС или МАКС.3500 — каждая ограничена своим диапазоном веса створки и своим предельным проёмом. Если по этим пяти цифрам подобрать серию, коэффициент между проёмом и длиной балки получится сам, как результат расчёта, а не как угаданное число.
