Три миллиметра. Столько ГОСТ 31174-2017 отводит на разность диагоналей прямоугольной рамы со стороной до 2000 мм, и пять миллиметров — если сторона больше. Пункт 5.2.3 формулирует это так: «Рамочные элементы изделий и их детали должны иметь правильную геометрическую форму. Разность длин диагоналей прямоугольных элементов не должна превышать 3 мм при наибольшей длине стороны не более 2000 мм и 5 мм — более 2000 мм».
С этого числа и начинается разбор. «Ворота провисли» — жалоба, а не диагноз: под ней прячутся четыре разные неисправности, которые лечат по-разному и за очень разные деньги. Отличить их можно рулеткой, капроновым шнуром и уровнем за четверть часа, не снимая полотно и не вызывая бригаду.
Что на самом деле называют провисанием
Владелец видит одно из двух: нижняя кромка стала задевать площадку, обычно ближе к дальнему краю, или створка перестала попадать в улавливатель. Ни то ни другое не говорит, что именно ушло. Полотно может быть идеальным, а просесть закладная. Балка может быть прямой, а перекосить раму.
Прежде чем мерить, сравните нижний зазор с тем, какой был при монтаже: часть «провисаний» оказывается наросшим слоем щебня или льда под воротами, а не металлом. Сколько там положено оставлять, разобрано в материале про зазор под откатными воротами.
- Рулетка: по п. 8.1.1 отклонения размеров изделий измеряют металлической рулеткой по ГОСТ 7502, штангенциркулем по ГОСТ 166 и набором щупов по ГОСТ 8925.
- Шнур: капроновая нить длиной больше балки, ей ловят прогиб направляющей.
- Линейка и уровень: металлическая линейка по ГОСТ 427 для просвета и пузырьковый уровень на стойку полотна.
- Фонарь: швы кронштейнов и внутренняя стенка балки при дневном свете не читаются.
Замер первый: диагонали полотна

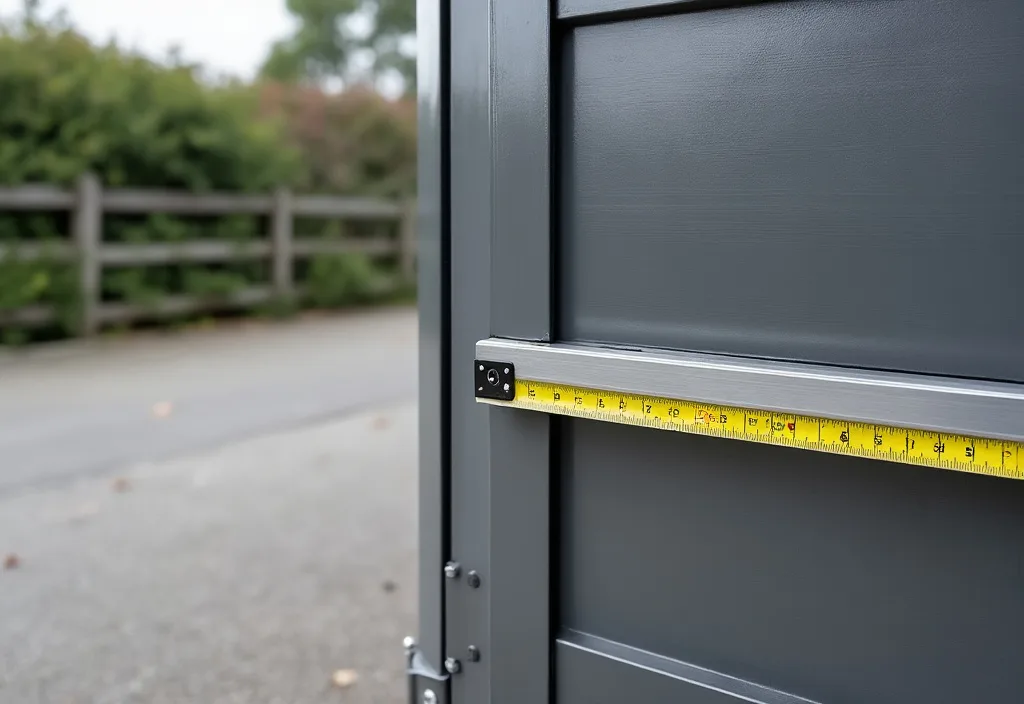

Рулетку тянут по каркасу от угла до угла, оба раза по одним и тем же точкам — по внутренней кромке рамы, а не по зашивке. Порог взят из п. 5.2.3: 3 мм при стороне до 2000 мм, 5 мм при большей. Створка откатных ворот почти всегда длиннее двух метров, значит работает второе число.
Заодно проверяют габарит. П. 5.2.2 требует, чтобы «Предельные отклонения от номинальных габаритных размеров полотен изделий не должны превышать +/- 5,0 мм». Если высота полотна на дальнем краю отличается от высоты у стойки больше этого, полотно резали неровно ещё на заводе.
Что значит разошедшаяся диагональ
Расхождение диагоналей говорит о раме, а не о подвесе. Прямоугольник превратился в параллелограмм: ролики стоят на месте, а дальний нижний угол ушёл вниз. Правка роликов тут ничего не даст, нужен подкос или замена нижней обвязки. Если диагонали сошлись в допуск — полотно целое, и дальше смотрят на то, по чему оно катится.
Важно. все пять замеров делают в одном положении створки — закрытом, и до того, как что-либо подкручивать. Подняли одну опору — прежние числа перестали значить хоть что-нибудь.
Замер второй: шнур вдоль направляющей балки

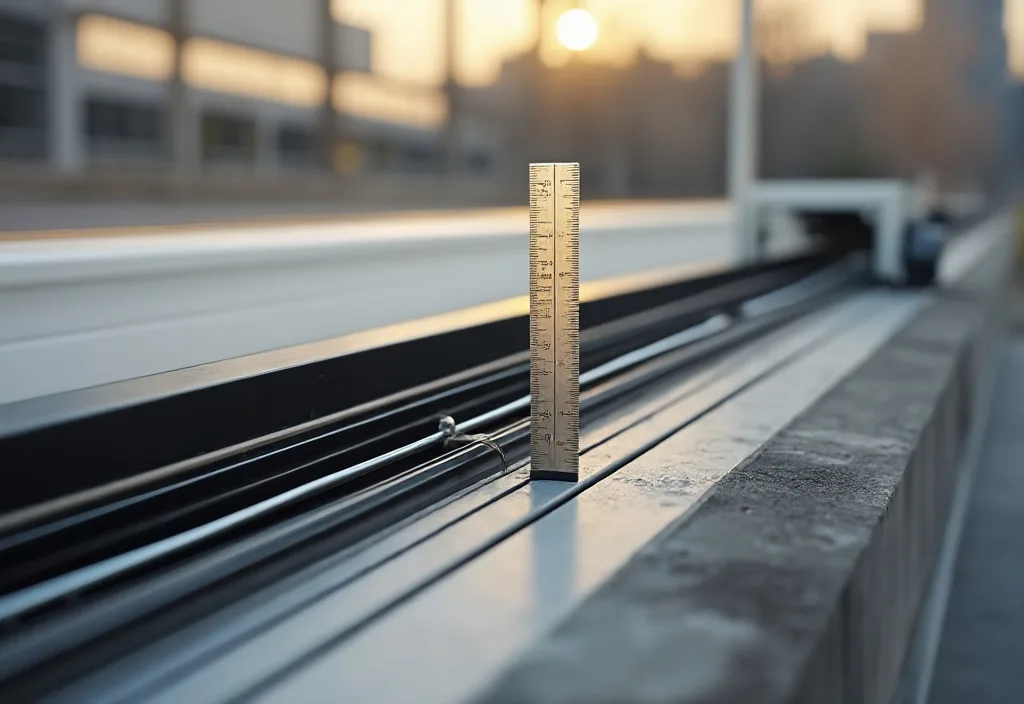

Шнур натягивают по концам балки и смотрят просвет посередине. Метод описан в п. 5.9 ГОСТ 30245-2003: общую кривизну профиля измеряют струной, натянутой по концам, и линейкой; местную — металлической линейкой. Тем же приёмом ГОСТ 23118-2019 меряет отклонение от прямолинейности — зазором между натянутой струной и стенкой профиля.
Местная кривизна против общей
Это два разных числа, и путают их постоянно. П. 4.3 задаёт местную: «Местная кривизна профилей в горизонтальной и вертикальной плоскостях не должна превышать 1 мм на 1 м длины профиля». Там же оговорена общая: «Общая кривизна не должна превышать произведения допускаемой местной кривизны (на 1 м длины) на длину профиля в метрах». То есть на шестиметровой балке общий прогиб в шесть миллиметров ещё в допуске, а вмятина в три миллиметра на одном метре — уже нет.
Просвет, растущий к дальнему концу, а не посередине, о кривизне балки говорит редко. Чаще так выглядит просевшая закладная: ушёл бетон, балка встала наклонно, полотно поехало следом. Отличие видно по шнуру — он покажет прямую линию с наклоном, а не дугу.
Замер третий: скручивание и вертикаль
Уровень ставят на переднюю стойку полотна, потом на заднюю. Если верх и низ створки оказались в разных вертикальных плоскостях, полотно вывернуло из плоскости хода. Причина бывает в самой балке: п. 4.4 ограничивает скручивание вокруг продольной оси величиной 2,0 мм плюс 0,5 мм на каждый метр длины профиля.
Там же, на балке, смотрят два других допуска. П. 3.6 задаёт отклонение от угла 90° в поперечном сечении не более чем на 1°30′, п. 4.5 ограничивает выпуклость и вогнутость стенок профилей величиной 0,01 размера профиля. Стенка, которую раздуло или вдавило под роликовой опорой, выводит из вертикали всё полотно сразу.
Замер четвёртый: опоры, кронштейны и швы
Здесь работают глазами и линейкой. ГОСТ 23118-2019 меряет локальное искривление листовой детали зазором между листом и стальной линейкой — тем же способом ловят вмятину на стенке балки под опорой. Вмятина означает, что узел перегружен точечно, и менять придётся участок балки, а не ролик.
Швы кронштейнов смотрят по п. 5.5.8 того же ГОСТа: «металл шва и околошовной зоны не должен иметь трещин любой длины и любой ориентации». Формулировка не даёт порога по длине — трещина любого размера означает переварку. У опор проверяют затяжку и то, обе ли они реально несут вес: часто вся нагрузка сидит на одной, а вторая висит для вида. Почему у опоры два разных предела по весу, разобрано в статье про роликовые опоры откатных ворот.
Замер пятый: усилие руками и пять прогонов
Привод отключают и катают полотно рукой. ГОСТ 31174-2017 нормирует в таблице 2 «Усилие ручного открывания/закрывания ворот, Н, не более», и оценивают тут не цифру динамометра, а поведение: где усилие растёт, на каком участке хода, повторяется ли место.
Прогонов делают пять. П. 8.1.4 говорит про петли — «Работу петель проверяют пятиразовым открыванием/закрыванием полотна ворот», — и у откатной створки петель нет, но принцип повторяемости тот же. Одно заедание ни о чём не говорит, пять прогонов показывают, привязано ли оно к точке хода.
- Усилие растёт к концу хода: мусор или лёд в балке, износ роликов — смотрят внутрь балки фонарём.
- Усилие скачет в одной точке: локальная вмятина или трещина шва, место уже найдено на четвёртом замере.
- Идёт ровно, но не попадает в улавливатель: ушла не балка, а настройка концевого узла.
По последнему пункту чаще всего виноват не подвес: край полотна опускается из-за нижнего ролика на стойке. Разбор этого узла есть в статье про концевой ролик откатных ворот, а выставить верх помогает верхний улавливатель.
Расшифровка замеров
| Что показал замер | Что за этим стоит | Что делать |
|---|---|---|
| Диагонали полотна разошлись больше 5 мм | повело раму, а не подвес | правка и усиление рамы |
| Диагонали сошлись, шнур показывает просвет к концу балки | прогиб направляющей или просадка закладной | выверка опор, проверка закладной |
| Полотно уходит из плоскости, верх и низ в разных вертикалях | скручивание балки или перекос опор | переустановка роликовых опор |
| Вмятина на стенке балки под опорой | точечная перегрузка узла | замена участка балки |
| Трещина в шве кронштейна | брак сварки или перегруз узла | переварка шва |
| Усилие руками растёт к концу хода | износ роликов или мусор в балке | чистка балки, ревизия опор |
Когда это гарантийный случай
ГОСТ 31174-2017 в п. 12.2 задаёт нижнюю границу: «Гарантийный срок с момента продажи изделия составляет не менее одного года». Конкретный срок пишут в договоре, и он бывает длиннее, но короче быть не может.
Чем подтверждается брак
Опорный документ — акт. По п. 9.3 «По результатам контроля на объекте составляют акт приёмки и сдачи изделий», а сам контроль по п. 9.2 включает габаритные размеры выборочно.
- Акт сдачи: размеры в нём сошлись при монтаже, а сейчас диагональ ушла на сантиметр — спор решается двумя числами без экспертизы.
- Фотография узла: трещину шва и вмятину на балке снимают с линейкой в кадре, иначе разговор сведётся к словам.
- Дата продажи: гарантийный срок по п. 12.2 считают от неё, а не от дня монтажа.
Когда замеры указывают на закладную, а не на металл, гарантия изготовителя ворот обычно не работает: фундамент чаще делает заказчик или другая бригада. Поэтому пять замеров стоит сделать до звонка — разговор пойдёт о конкретном узле. Если выяснится, что раму или балку проще заменить, чем править, на tesarus74.ru откатные ворота варят по размерам проёма, с выездом на замер по Челябинску и области.
