Уклон 0,1 — это десять сантиметров перепада на каждом метре. Для грунтового основания СП 22.13330.2016 такая площадка ещё проходит как горизонтальная: в п. 5.6.12 разбирается случай, когда основание «сложено горизонтальными (уклон не более 0,1), выдержанными по толщине слоями грунта». Для откатной створки те же десять сантиметров на метр — уже горка, по которой она поедет сама.
Заказчик со склоном приходит обычно с готовым решением: положить направляющую по рельефу, пусть полотно ездит с наклоном. Это ровно тот вариант, который не работает. Рабочих три, и все три делают одно и то же: оставляют балку горизонтальной, а перепад отыгрывают землёй, полотном или переносом въезда.
Приговор наклонной балке
Откатная створка стоит на двух роликовых опорах и держится в проёме собственным весом и геометрией подвеса. Горизонтальной направляющей безразлично, в какую сторону полотно толкнули: где остановили, там и стоит. Наклонной — не безразлично.
ГОСТ 31174-2017 нормирует в таблице 2 «Усилие ручного открывания/закрывания ворот, Н, не более». Норма одна на обе стороны хода. На наклонной направляющей усилие вниз по склону и вверх по склону разное: под гору полотно идёт само и разгоняется, в гору его тянут за двоих. Подставить сюда одно число из таблицы не получится — оно перестаёт описывать конструкцию.
Следом ломается п. 5.3.2: «Конструкция ворот должна обеспечивать способность полотна ворот противостоять выходу из направляющих при контакте с неподвижным препятствием». Проверка натурная: препятствием по тому же пункту служит куб с длиной ребра от 300 до 400 мм, поставленный на пути перемещения основной кромки. Полотно, которое в момент встречи с кубом катится под уклон под собственным весом, приходит туда с разгона, а не на усилии руки.
Важно. наклонная направляющая — не «нестандартное решение», а конструкция, которую нечем принять. Ни усилие руками, ни поведение при наезде на препятствие по ней не проверяются.
Улавливатели и рейка ловят одну точку, а не линию
Улавливатели выставляют под одно положение створки — закрытое. Полотно, подъезжающее к ним снизу вверх или сверху вниз, встречает их не той плоскостью, и любая просадка опоры смещает точку встречи ещё сильнее. Про геометрию этого узла есть разбор верхнего улавливателя, и вся она построена на горизонтальном подходе полотна.
Зубчатая рейка с шестернёй привода — вторая такая точка. Рейка идёт по полотну прямой линией, шестерня стоит на фундаменте неподвижно. На горизонтальной балке они совпадают по всей длине хода, на наклонной полотно в каждой точке хода находится на своей высоте, и зацепление выпадает. Рельсовая схема от этого не спасает: нижний рельс на склоне тоже придётся класть по горизонту, а не по земле — разница схем разобрана в сравнении консольных и рельсовых ворот.
Профиль здесь ни при чём
Обычное возражение звучит так: возьмём балку поровнее, и поедет. Не поедет. ГОСТ 30245-2003 в п. 4.3 требует, чтобы «Местная кривизна профилей в горизонтальной и вертикальной плоскостях не должна превышать 1 мм на 1 м длины профиля», а в п. 4.4 ограничивает скручивание величиной 2,0 мм плюс 0,5 мм на каждый метр длины. ГОСТ 23118-2019 меряет прямолинейность зазором между натянутой струной и стенкой профиля. Это допуски изделия, миллиметры. Перепад по проёму — десятки сантиметров рельефа. Балка прямая, кривая земля.
Решение первое: вывести площадку отката в горизонт

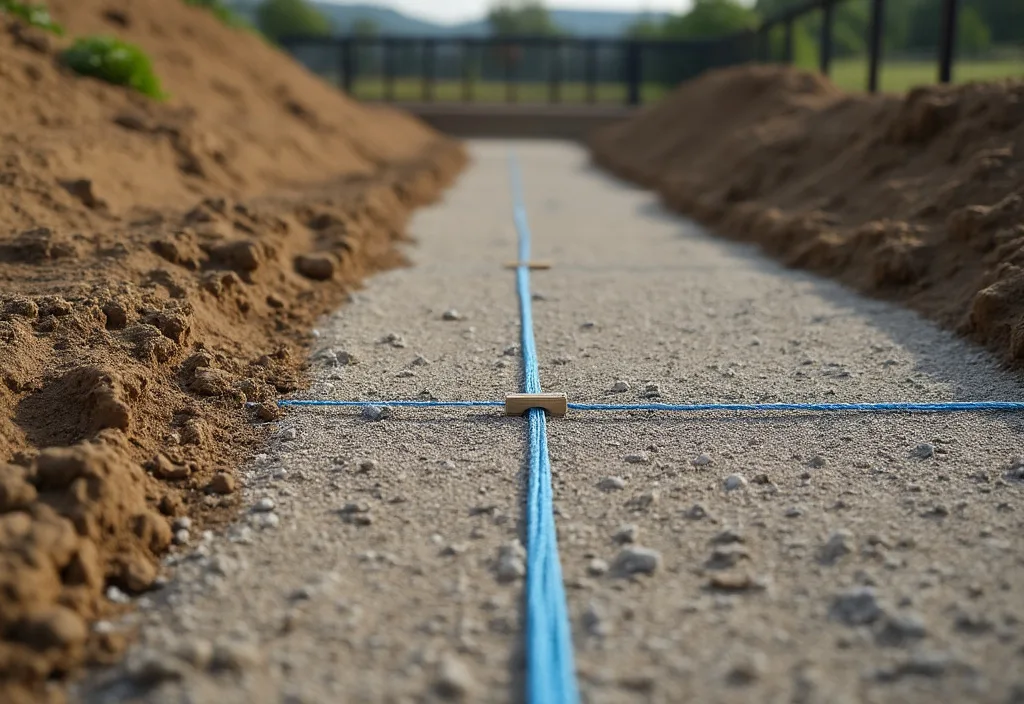

Самый прямой путь — срезать или подсыпать грунт так, чтобы полоса под откат стала ровной. СП 22.13330.2016 связывает это напрямую с фундаментом, п. 5.6.9: «Значение R вычисляют на глубине заложения фундамента, определяемой от уровня планировки срезкой или подсыпкой; в последнем случае в проекте должно быть оговорено требование об устройстве насыпи до приложения полной нагрузки на фундаменты».
- Срезка: отметка считается от нового уровня, а не от того, что было до техники, поэтому закладную заглубляют от срезанной планировки.
- Подсыпка: насыпь отсыпают и дают ей отработать до того, как на закладную придёт полный вес полотна.
- Подушка: п. 8.7 того же СП предлагает песчано-щебёночную подушку составом «смесь песка крупного или средней крупности — 40%, щебня или гравия — 60%».
- Длина полосы: ровнять надо не проём, а весь путь отката с хвостом под противовес.
Последний пункт и съедает бюджет. Площадка получается вдвое длиннее ширины въезда, и на склоне это не пара тачек земли, а подпорка с одной стороны. Считать её надо до заливки фундамента, по фактической длине отката и ширине проёма, иначе выровненной полосы не хватит и створка уйдёт хвостом в бугор.
Решение второе: горизонтальная балка и косой низ полотна
Каркас створки остаётся прямоугольным, направляющая — горизонтальной, а нижнюю кромку зашивки режут по линии рельефа. Снаружи ворота выглядят скошенными снизу, механика при этом штатная: ролики катятся по горизонту, улавливатели и рейка работают в своей плоскости.
Потолок тут задаёт сама рама. ГОСТ 31174-2017 нормирует в таблице 2 «Статическая нагрузка, действующая в плоскости полотна ворот, Н (для ворот с рамочными полотнами), не менее» — полотно обязано держать нагрузку в своей плоскости, а лишний материал внизу с одного края смещает центр тяжести к этому краю. Дальше вступает п. 5.3.2 про выход из направляющих: перекошенная по массе створка хуже держится в балке при боковом ударе.
- Работает: перепад укладывается в пределы самого проёма и добирается высотой зашивки, а не высотой каркаса.
- Спорно: перепад такой, что с низкой стороны полотно становится глухой стеной непривычной высоты.
- Не работает: земля продолжает падать за проёмом, вдоль пути отката — косой низ этого не отыграет.
Решение третье: перенести въезд
Склон редко ровный по всей длине забора. Сдвиг проёма на несколько метров вдоль улицы часто даёт участок с перепадом вдвое меньше. Приём выглядит грубым, но он дешевле земляных работ и не трогает конструкцию ворот.
Когда сдвигать некуда, остаётся подпорная стенка: площадку под откат выносят на насыпную террасу, а перепад забирает стенка. СП 22.13330.2016 в п. 6.13.8 требует на склонах проверять устойчивость оснований с учётом наклона поверхности грунта, а в сейсмических районах — выполнять требования СП 116.13330. Терраса под воротами — это уже сооружение, а не благоустройство, и заливать её заодно с закладной нельзя.
Что уклон делает с фундаментом
Закладная под откатные ворота на склоне нагружена не так, как на ровном участке: к вертикальному весу добавляется сползание грунта и вода, которая идёт по склону именно там, где вы поставили бетон.
Вода собирается у въезда
СП 22.13330.2016 в п. 5.4.8 называет среди причин подтопления «при строительстве — изменение условий поверхностного стока при вертикальной планировке территории». Ровная площадка под откат, врезанная в склон, — это и есть изменение стока: вода, раньше уходившая мимо, теперь упирается в вашу планировку и стоит у закладной.
Дальше работает мороз. П. 8.6 делает расчёт оснований по деформациям пучения обязательным для малозаглублённых фундаментов на пучинистых грунтах, в том числе локально уплотнённых. П. 6.8.6 отдельно требует считать устойчивость на касательные силы морозного пучения вдоль боковой поверхности, если подошва заложена ниже расчётной глубины промерзания. На склоне обе проверки складываются: грунт водонасыщен сверху и подпёрт снизу, поэтому мелкозаглублённую закладную тут не делают. Как выглядит правильная — в руководстве по заливке фундамента под откатные ворота.
Как выбрать по перепаду
Порядок один при любом рельефе: сначала замеры, потом выбор варианта.
- Перепад по проёму: разница отметок у левой и правой стойки, это граница применимости косого низа.
- Перепад по длине отката: от закрытого положения до хвоста противовеса, почти всегда больше первого числа, и решают по нему.
- Ровная полоса: сколько горизонтали уже есть вдоль забора, столько земляных работ вычитается из сметы.
| Вариант | Что делают | Чем ограничен |
|---|---|---|
| Балка по рельефу | Кладут направляющую с наклоном вдоль уклона | Не работает: створка едет сама, улавливатели и рейка не совпадают |
| Вертикальная планировка | Срезка или подсыпка площадки отката до горизонта | Земляные работы, при подсыпке нужна насыпь до нагрузки |
| Косой низ полотна | Балка горизонтальна, нижняя кромка повторяет рельеф | Перепад в пределах проёма, растёт масса и парусность полотна |
| Перенос проёма | Въезд сдвигают вдоль забора на ровный участок | Нужна длина забора и согласие с планировкой двора |
Чаще всего в дело идут два варианта сразу: проём немного сдвигают, остаток перепада забирают косым низом, и землю трогают минимально. Разложить рельеф на эти составляющие удобнее до заказа металла — раскрой полотна и длина балки тогда считаются один раз. На tesarus74.ru откатные ворота и калитки варят по размерам заказчика под конкретный проём, с выездом на замер по Челябинску и области.
