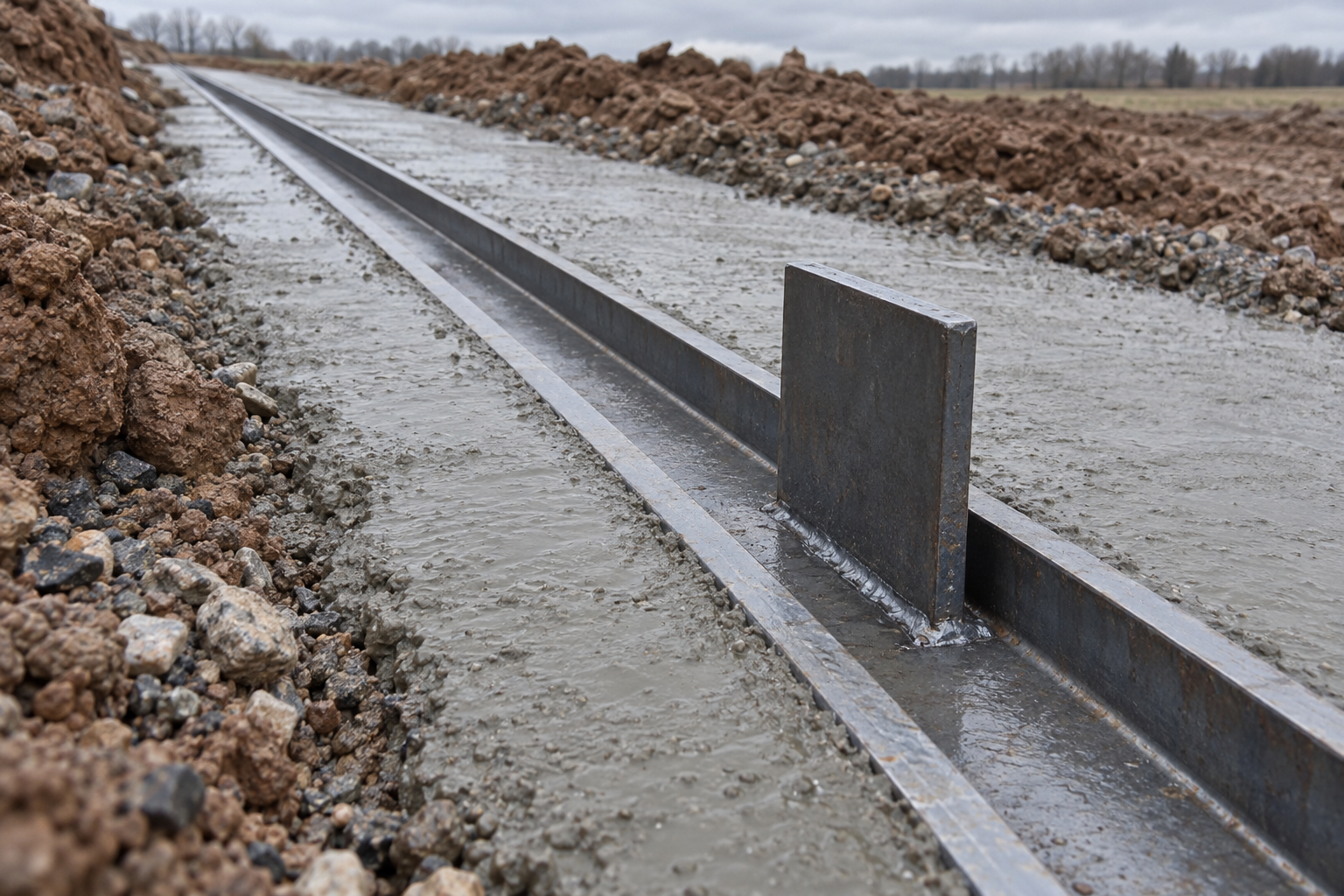

Закладная под откатные ворота: глубину промерзания для Челябинска считают, а не берут из таблицы

В интернете глубину заложения под откатные ворота под Челябинском называют от 1,2 до 2,5 м без единой оговорки, почему цифры так расходятся. Разгадка простая: в СП 131.13330.2025 таблицы глубин промерзания нет вообще, там только среднемесячные температуры воздуха. Саму глубину считают по формуле из СП 22.13330.2016, и результат зависит от грунта под конкретным участком.

Для Челябинска нормативная глубина промерзания получается от 1,63 до 2,41 м, расчётная — от 1,79 до 2,65 м, и это не разброс погрешности, а четыре разных ответа для четырёх разных грунтов. На суглинке и на крупнообломочном грунте в одном и том же городе копать придётся с разницей почти в метр.

Нужной таблицы в климатическом документе нет

В СП 131.13330.2025 «Строительная климатология» таблицы глубин промерзания грунта нет вообще. Документ содержит только климатические параметры — средние месячные и годовые температуры воздуха по городам. Готовой цифры «глубина промерзания в Челябинске» там не существует физически.

Глубина считается по формуле из СП 22.13330.2016 «Основания зданий и сооружений»: нормативная глубина сезонного промерзания dfn равна d0, умноженному на корень из Mt, где Mt — сумма абсолютных значений среднемесячных отрицательных температур за год, а d0 зависит от типа грунта. Температуры берутся из климатологии, счёт — из СП про основания. Два документа, один расчёт.

Шаг первый: собрать Mt

Таблица 7.1 для Челябинска: -14,6, -13,0, -5,6, 4,8, 12,7, 17,8, 19,5, 17,1, 11,1, 3,7, -5,4, -11,7 по месяцам, за год 3,0. Отрицательных месяцев пять: -14,6, -13,0, -5,6, -5,4, -11,7. Сумма модулей: 14,6 + 13,0 + 5,6 + 5,4 + 11,7 = 50,3. Это Mt для Челябинска. Корень из 50,3 равен 7,092 — это число дальше умножается на коэффициент грунта.

Для соседних городов области Mt другой: у Верхнеуральска зима холоднее, у Нязепетровска и Бредов — своя сумма. Значит одной цифры для «Челябинской области» нет даже без учёта грунта — города считаются отдельно.

Шаг второй: свой грунт, свой ответ

Корень из Mt умножается на d0: для суглинков и глин d0 = 0,23 м, для супесей и мелких пылеватых песков — 0,28 м, для песков гравелистых, крупных и средней крупности — 0,30 м, для крупнообломочных грунтов — 0,34 м.

• суглинки и глины: 0,23 x 7,092 = 1,63 м;
• супеси, пески мелкие и пылеватые: 0,28 x 7,092 = 1,99 м;
• пески гравелистые, крупные и средней крупности: 0,30 x 7,092 = 2,13 м;
• крупнообломочные грунты: 0,34 x 7,092 = 2,41 м.

Разброс от 1,63 до 2,41 м — это разные ответы на разные вопросы, а не погрешность. Без известного типа грунта нормативную глубину назвать нельзя. Логика расчёта заглубления опор разобрана в статье про длину и заглубление столбов для забора.

Ворота — неотапливаемое сооружение

Полученные 1,63-2,41 м — это нормативная глубина dfn. Для реального фундамента её умножают на коэффициент kh. Для наружных и внутренних фундаментов неотапливаемых сооружений kh = 1,1, кроме районов с отрицательной среднегодовой температурой. У Челябинска среднегодовая +3,0, то есть коэффициент 1,1 применяется без исключений.

• суглинки и глины: 1,63 x 1,1 = 1,79 м;
• супеси, пески мелкие и пылеватые: 1,99 x 1,1 = 2,18 м;
• пески гравелистые, крупные и средней крупности: 2,13 x 1,1 = 2,34 м;
• крупнообломочные грунты: 2,41 x 1,1 = 2,65 м.

Фундамент под откатные ворота не отапливается никогда, поэтому коэффициенты для отапливаемых зданий дают заниженный результат и здесь не подходят.

Когда копать можно мельче

Расчётная df — не автоматически глубина заложения. Таблица 5.3 из СП 22.13330.2016 привязывает требуемую глубину к грунту отдельно: на скальных, крупнообломочных с песчаным заполнителем и на песках гравелистых, крупных и средней крупности глубина от df не зависит; на мелких и пылеватых песках и супесях с IL >= 0 требуется не менее df; на суглинках и глинах с IL >= 0,25 — не менее df, при IL < 0,25 - не менее 0,5 df.

Глубину заложения можно назначить независимо от df, если специальными исследованиями установлено, что грунт непучинистый, если деформации при промерзании и оттаивании не нарушают эксплуатационную пригодность сооружения, если предусмотрены теплотехнические мероприятия или пучинистый грунт заменён непучинистым материалом.

Эти оговорки касаются фундаментов сооружений в целом, а не конкретно закладной под ролик откатных ворот. Переносить поблажку на закладную без собственного расчёта — решение на свой риск.

Пучение действует сбоку, а не снизу

К пучинистым грунтам относятся глинистые грунты, пески пылеватые и мелкие, а также крупнообломочные грунты с глинистым заполнителем при влажности к началу промерзания выше определённого уровня.

Если подошва фундамента заложена ниже расчётной глубины промерзания пучинистых грунтов, требуется расчёт устойчивости на воздействие касательных сил морозного пучения — это силы, действующие вдоль боковой поверхности фундамента, а не снизу вверх. Смерзшийся грунт цепляется за боковую грань закладной и тянет её вверх. Глубина ниже df не убирает проблему пучения, она переводит выталкивание в боковое трение, которое тоже надо учитывать. Подробнее — в статье про столбы для забора на пучинистом грунте.

Что требуют производители комплектующих

Расчёт по СП даёт глубину промерзания, а не готовую инструкцию по фундаменту под откатные ворота — эту часть закрывают рекомендации производителей автоматики и роликовых систем.

По методике Alutech глубина фундамента — глубина промерзания плюс 25 см, но не менее 1,3 м. Подушка песчано-гравийная — 30-40 см, котлован под подушку — 40-45 см. Бетон класса С16/20 (М250), набор прочности — 4 недели; раньше срока нагружать закладную не стоит, о зимнем бетонировании — в статье про бетонирование столбов в мороз. Труба закладной — диаметром не менее 30 мм, заглубление не менее 30 см, выступ над бетоном не более 5 см, зазор не менее 5 см. Есть свайный вариант: сваи диаметром около 10 см на глубину до 1,5 м.

DoorHan для комплекта SLG-S задаёт свои цифры: котлован 1500 мм глубиной, 500 мм шириной, длина — по монтажной карте (i + 600), подсыпка на высоту 100 мм.

РОЛТЭК запрещает приваривать опоры роликовые к фундаменту сваркой — монтаж начинается с фундаментов и закладных швеллеров, к которым привариваются стойки, а не наоборот. Цепочка «фундамент — закладная — подставка регулировочная — опора роликовая — направляющая — створка» принимает все весовые и ветровые нагрузки, и они могут в 2-3 раза превосходить вес самих ворот. Фундамент без армирования может привести к перекосу роликов и провисанию конструкции, рама ворот ставится широкой полкой швеллера на одном уровне с грунтом. Про армирование бетона вокруг закладной — в статье про армирование бетона вокруг столба.

Запас на регулировку узкий: концевой ролик при входе в уловитель должен приподнимать створку на 10 мм, диапазон регулировки — 50 мм по вертикали и 6 мм по горизонтали. Если закладная залита с перекосом больше этого диапазона, регулировкой ролика проблему не закрыть.

Чего в документах нет

Диаметр и шаг арматуры в закладной, номер швеллера и длина закладной как доля от проёма в документации производителей не заданы — эти цифры подбираются под конкретный вес и длину створки, а не берутся из готовой таблицы. Отдельного норматива именно на фундамент под откатные ворота не существует — есть общий расчёт по СП 22.13330.2016 и рекомендации производителей комплектующих, но не единый ГОСТ на эту тему.

Число 1,5 м из инструкции DoorHan — требование к собственному комплекту SLG-S, а не универсальное правило для любых ворот на любом грунте. Переносить его на другой комплект без своего расчёта — та же ошибка, что взять глубину промерзания из случайной таблицы в интернете.
