Винтовые сваи под забор: на каких грунтах они выигрывают

На глинистом участке бетонный столб, закопанный на 1,2 метра, к маю нередко стоит на 3-5 сантиметров выше уровня, на котором его поставили осенью. Грунт промёрз, расширился, вытолкнул — и полотно забора уже не лежит ровно. Именно здесь начинается разговор о том, когда винтовая свая оправдана, а когда нет.

Ответ зависит не от рекламных буклетов, а от типа грунта на участке. Под некоторые грунты свая выиграет у бетонирования по любому параметру — стоимости, скорости, долговечности. Под другие — не завернётся физически или не даст нужной несущей способности. Разберём по типам.

Как грунт решает судьбу столба

Силы морозного пучения действуют на боковую поверхность любого заглублённого элемента. Зимой грунт замерзает, расширяется и тянет вверх всё, что в нём сидит. По СП 22.13330.2016 расчёт устойчивости фундаментов на воздействие касательных сил морозного пучения, действующих вдоль боковой поверхности фундаментов, должен выполняться при заложении подошвы фундаментов ниже расчётной глубины промерзания пучинистых грунтов.

Для бетонного столба это означает: его подошва должна лежать ниже глубины промерзания, иначе пучение его выдавит. Для сваи с лопастью ситуация другая — лопасть удерживает сваю снизу, а металлическая гладкая поверхность хуже цепляется за промерзающий грунт, чем шероховатая бетонная. По примечанию к таблице 6.12 СП 22.13330.2016, для металлической поверхности без специальной обработки коэффициент к касательным силам пучения равен 0,8 — то есть нагрузка на 20% ниже, чем у бетона.

Но этот выигрыш работает только там, где сваю можно заглубить ниже зоны промерзания. Если грунт не позволяет — преимущество исчезает.

Глинистый и суглинистый грунт: где свая выигрывает

Глина и суглинок — типичный грунт на Урале и в Челябинской области. Он пучинистый по определению: при промерзании накапливает воду, увеличивается в объёме. По СП 22.13330.2016 (таблица 5.3), для суглинков и глин при показателе текучести I L >= 0,25 глубина заложения фундамента должна быть не менее расчётной глубины промерзания.

Это требование одинаково для бетонного столба и для сваи. Разница — в механике взаимодействия с грунтом.

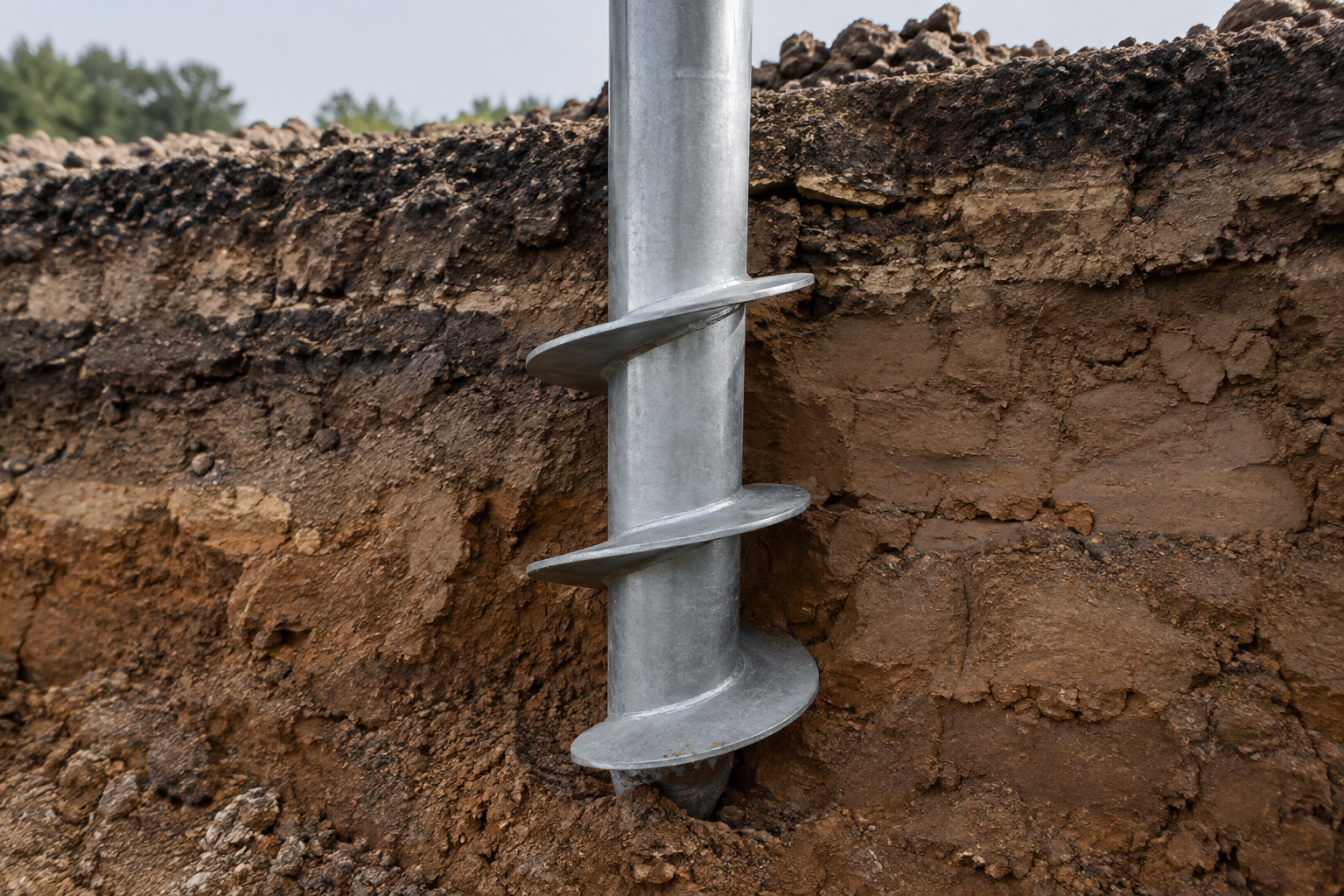

• Лопасть ниже зоны промерзания: свая завинчивается так, чтобы лопасть оказалась ниже глубины промерзания. Промерзающий слой может пытаться тянуть ствол вверх, но лопасть удерживает его снизу.
• Металл скользит по льду: коэффициент 0,8 к касательным силам для гладкой металлической поверхности означает, что промёрзший грунт держится за ствол сваи слабее, чем за бетон.
• Нет воды в яме: при бурении под бетон яма иногда заполняется водой — особенно весной и осенью. Бетон в воде набирает прочность медленнее. Свая заворачивается без бурения и ямы.
• Скорость монтажа: бетон нужно выдержать перед нагрузкой, сваи можно нагружать сразу после завинчивания.

Когда на глинистом всё же выбирают бетон

Если участок расположен в низине с высоким уровнем грунтовых вод, весной там стоит вода. Свая в этом случае тоже работает, но её антикоррозионная защита критична — в постоянно влажном грунте сталь без покрытия деградирует быстрее. По ГОСТ 9.307-2021, толщина горячего цинкового покрытия для металла толщиной от 3 до 6 мм должна быть не менее 55 мкм при локальном измерении и 70 мкм в среднем. Общее требование стандарта: толщина покрытия должна быть не менее 40 мкм — это минимальная планка.

На глинистом грунте без обводнения свая выигрывает. На глинистом с постоянным подтоплением — зависит от качества цинкования.

Скальный и крупнообломочный грунт: где свая не работает

Граниты, известняки, крупный щебень с песчаным заполнителем — это непучинистые основания. СП 22.13330.2016 (таблица 5.3) прямо указывает: для скальных и крупнообломочных грунтов с песчаным заполнителем, а также для гравелистых, крупных и средних песков — глубина заложения не зависит от d f. То есть здесь пучения нет, и главный аргумент в пользу сваи отпадает.

Но у сваи есть и второй барьер: скальный грунт физически не позволяет завинтить металлический ствол. Ручным инструментом это невозможно, механизированным — требует специального оборудования и, как правило, не выполняется. Результат: на скальном основании единственный вариант — бурить скважину и заливать бетон. Глубина при этом минимальная, промерзание роли не играет.

Крупный песок: бетон проще, но свая допустима

Гравелистый и крупный песок не пучится, не удерживает воду. Бетонный столб здесь работает отлично на небольшой глубине. Свая тоже завернётся, но преимущество перед бетоном минимальное. Это тот случай, когда выбирают по скорости: если забор надо поставить быстро и грунт позволяет крутить — сваи, если есть время и бетономешалка — бетон.

Водонасыщенный и торфяной грунт: отдельный разговор

Торф — слабый грунт с высокой сжимаемостью. Свая в торфяник завернётся, но лопасть не найдёт плотного несущего слоя. Под нагрузкой забора сваи начнут проседать неравномерно, а полотно — провисать. Здесь нужно либо проходить торфяник и заглубляться в минеральный грунт ниже (длинные сваи), либо устраивать ростверк с распределением нагрузки.

Водонасыщенный мелкий песок — тоже непростой случай. Он не пучинистый в сухом состоянии, но при высоком уровне грунтовых вод начинает вести себя как плывун при нагрузке. Бетонирование здесь осложнено: яма заполняется водой, бетон разбавляется. Свая в такой грунт даёт лучший результат, если несущий слой достигается.

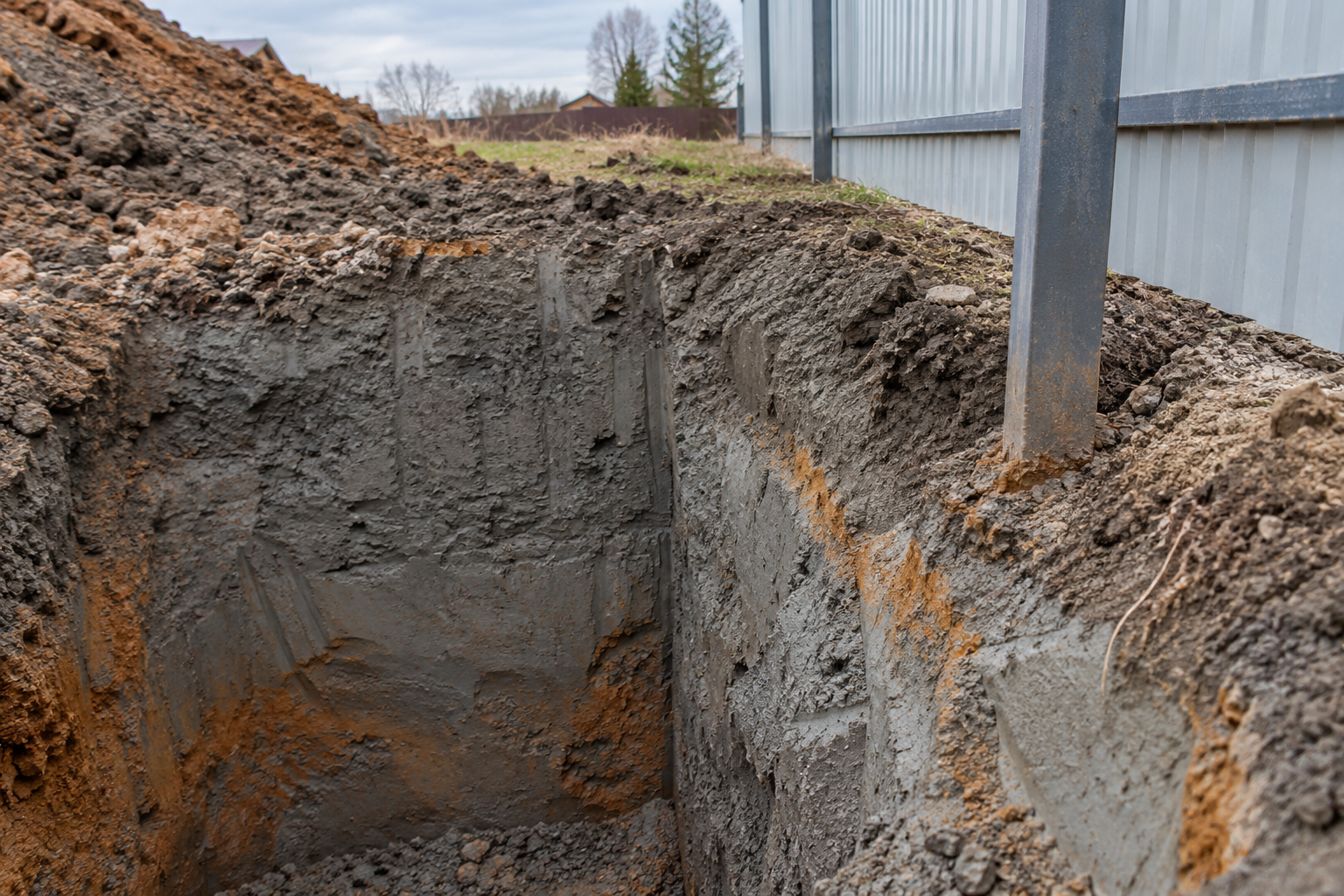

Важно. перед выбором типа фундамента под забор на незнакомом участке стоит проверить грунт хотя бы шурфом на 1,5-2 метра. По внешнему виду участка суглинок не отличить от непучинистого грунта — эта ошибка проявляется только весной после первой зимы.

Глубина промерзания и расчёт для Челябинска

СП 22.13330.2016 устанавливает, что нормативная глубина сезонного промерзания считается по формуле с коэффициентом M t — суммой абсолютных значений среднемесячных отрицательных температур за год, принимаемых по СП 131.13330. Расчётная глубина промерзания d f = k h * d fn.

По СП 131.13330.2020 (таблица 3.1), для Челябинска: температура наиболее холодной пятидневки с обеспеченностью 0,92 составляет -32 °C, абсолютный минимум — -48 °C, продолжительность периода с температурой воздуха ниже 0 °C — 158 суток со средней температурой -10,3 °C. Это реальные данные для расчёта, а не цифры из головы.

Для неотапливаемых ограждающих конструкций, к которым относится забор, коэффициент k h = 1,1. Это означает, что расчётная глубина промерзания будет больше нормативной. На суглинистых грунтах в Челябинске она достигает 1,8-2,0 метра. Свая для такого основания должна иметь длину не менее 2,5 метра, чтобы лопасть гарантированно вышла ниже зоны промерзания. Подробнее о том, как считают глубину именно для Челябинска, разобрано в статье о закладной под откатные ворота.

Профиль столба поверх сваи

Когда решение по основанию принято, встаёт вопрос о профиле столба. По ГОСТ 30245-2003, стальные гнутые замкнутые сварные квадратные и прямоугольные профили предназначены для строительных стальных конструкций — именно такие профили используются как столбы для сварных заборов. Предельные отклонения по размерам: для профилей шириной до 100 мм — плюс-минус 1,0%, но не менее 0,5 мм.

При выборе профиля для столба поверх сваи учитывают несколько параметров:

• Сечение: квадрат 60×60 или 80×80 мм для лёгкого сварного забора, 100×100 мм — для тяжёлого полотна или ворот.
• Толщина стенки: не менее 3 мм для столбов — тонкая стенка деформируется при монтаже и нагрузке.
• Цинкование: горячее, по ГОСТ 9.307-2021, минимум 40 мкм — иначе без ухода металл начнёт ржаветь через 5-7 лет в условиях уральского климата.

Ветровая нагрузка на забор напрямую влияет на выбор сечения столба. Как выбрать размер под конкретный регион — в статье о ветровой нагрузке на забор по СП 20.13330. Шаг между столбами при выборе свайного фундамента обычно тот же, что и при бетонировании: как не ошибиться с шагом — в статье о шаге столбов забора.

Про выбор трубы для столбов по характеристикам металла — в статье о том, какую трубу выбрать для забора.

Таблица выбора: свая или бетонный столб
