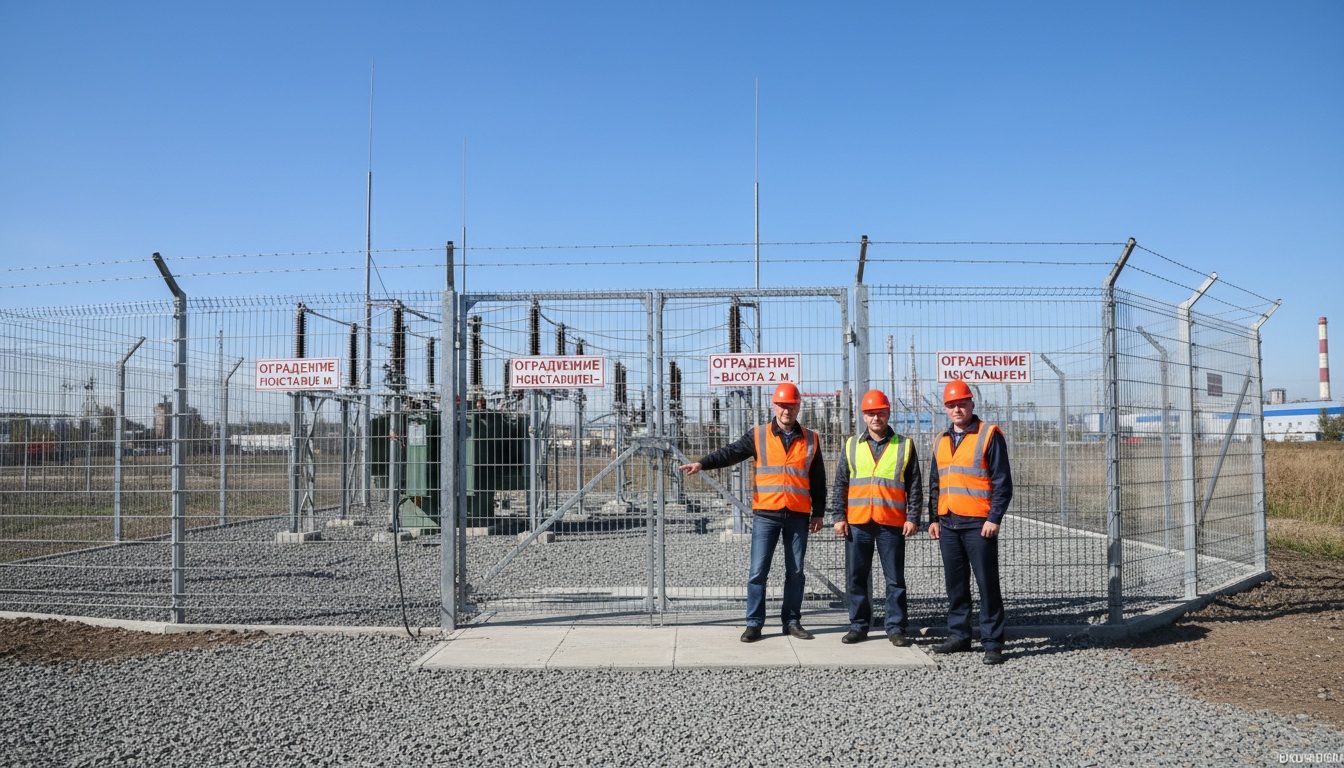

1. Общие требования ПУЭ к ограждениям подстанций
Седьмое издание ПУЭ (разделы 4.2 «Распределительные устройства и подстанции напряжением до 1 кВ и выше» и 4.3 «Комплектные трансформаторные подстанции (КТП)») чётко регламентирует ограждения для открытых и закрытых распределительных устройств (ОРУ и ЗРУ). Забор должен полностью исключить случайные прикосновения к токоведущим частям, проникновение посторонних и доступ персонала без средств защиты. В рамках общих норм и стандартов для подстанций действуют универсальные требования к ограждению периметра охраняемого объекта, которые учитывают как отраслевые правила, так и базовые принципы безопасности. При планировании работ следует также опираться на актуальные требования 2025 года, чтобы учесть последние изменения в нормативах.
1.1. Высота забора
- Для РУ до 1 кВ (включая КТП): не менее 1,8 м. Правило действует и для внешнего периметра, и для внутренних барьеров вокруг оборудования. При обсуждении норм высоты ограждения периметра стоит уточнить, что для подстанций эти параметры строго регламентированы ПУЭ.
- Для РУ выше 1 кВ (ОРУ, ЗРУ): не менее 2,0 м. Если подстанция находится в закрытом здании, высота кровли может быть ниже, но ограждение по периметру всё равно — от 2,0 м.
- Для открыто установленных трансформаторов: высоту определяют по таблице 4.2.9 ПУЭ: от 1,8 м до 2,5 м в зависимости от напряжения.
1.2. Расстояние от забора до токоведущих частей
По п. 4.2.148 и 4.2.233 ПУЭ минимальное расстояние от плоскости ограждения до ближайших неогражденных токоведущих частей (шин, вводов, разъединителей) должно быть:
- Для установок до 1 кВ: не менее 0,6 м;
- Для установок до 10 кВ: не менее 0,8 м;
- Для установок 35 кВ: не менее 1,2 м;
- Для установок 110 кВ: не менее 1,5 м.
Если ограждение выполнено из сетки, допустимо уменьшить зазор, но ячейка сетки не должна превышать 50×50 мм, а возможность контакта через отверстия должна быть полностью исключена.
2. Требования к конструкции забора
2.1. Материалы
ПУЭ не запрещает профнастил, но любой металлический забор обязан быть заземлён — это касается и сетки Рабица, и профлиста, и сварных панелей. В бетонных или кирпичных ограждениях заземляют все металлические элементы: ворота, калитки, козырьки. Неметаллические материалы (дерево, полимеры) разрешены лишь для внутренних ограждений — при условии достаточной механической прочности. В контексте сопоставления норм для подстанций и промышленных объектов аналогичные нормы и требования к ограждению периметра предприятия могут использоваться как базовые ориентиры. Отдельно стоит отметить, что похожие нормативы применяются и для других энергетических объектов, например, ограждение газораспределительного пункта (ГРП) также требует соблюдения строгих правил безопасности и заземления. При проектировании также полезно учитывать нормы ограждения АЗС по пожарной безопасности, так как они содержат рекомендации по противопожарным разрывам и материалам, а для тепловых объектов применяются нормативы ограждения котельной. Кроме того, при выборе материалов и высоты для объектов общего назначения можно ориентироваться на ограждение школы: нормы высоты и материалы.
2.2. Ворота и калитки
Ворота (распашные, секционные) обязательно открываются наружу, запираются на замок и, по требованию службы охраны труда, оснащаются блокировкой. Высота створок — 1,8 м и более. Рядом с воротами всегда предусматривают калитку, чтобы персонал не открывал тяжелые створки без необходимости.
3. Заземление ограждения — обязательное требование
Пункт 1.7.82 ПУЭ требует заземлять все металлические части ограждения, способные оказаться под напряжением из-за повреждения изоляции или грозового разряда. Для забора это означает:
- каждая металлическая секция (столб, лага, лист) соединяется с заземляющим устройством подстанции;
- сопротивление заземляющего контура — не выше 4 Ом (для сетей до 1 кВ с глухозаземленной нейтралью);
- заземляющий проводник — стальная полоса 40×4 мм или круглый пруток диаметром от 10 мм;
- в местах стыков секций ставят перемычку на сварке или болтовом соединении с контргайкой.
Если забор частично бетонный, заземляют только металлические вставки (арматурные каркасы, козырьки).
4. Особенности для КТП и блочных подстанций
Для комплектных трансформаторных подстанций (КТП) наружной установки:
- высота забора вокруг КТП — от 1,8 м (п. 4.3.13 ПУЭ);
- расстояние от корпуса КТП до забора — не менее 1 м (обеспечивает вентиляцию и обслуживание);
- дверь отсека КТП открывается наружу; если она выходит за периметр ограждения, устраивают тамбур.
Блочные подстанции из сэндвич-панелей часто комплектуют усиленным металлическим забором без зазоров под днищем, совмещая функции ограждения и защиты от вандалов. Для таких случаев применяется конструкция забор для режимного объекта в два ряда, что позволяет создать многоуровневую систему безопасности.
5. Нормы для внутренних ограждений (камеры, ячейки)
Внутри ЗРУ токоведущие части защищают ограждениями камер и ячеек (КСО) со следующими параметрами:
- высота — не менее 1,8 м (п. 4.2.147);
- зазор между полом и нижней кромкой — не более 50 мм;
- расстояние до токоведущих частей — по тем же таблицам ПУЭ, что и для внешних ограждений.
Для внутренних сеток допустимая ячейка — не крупнее 25×25 мм.
6. Согласование и контроль
Проект ограждения согласовывают с электроснабжающей организацией. При приёмке проверяют высоту, заземление, расстояния до шин и наличие знаков безопасности «Стой! Напряжение». Отсутствие заземления — грубое нарушение, за которое грозит штраф до 50 000 руб. (ст. 9.11 КоАП РФ). При упоминании государственных нормативов, регулирующих защиту подстанций, дополнительно учитываются требования МВД к ограждению охраняемого объекта, которые могут быть применимы для объектов с особым статусом.
7. Схемы расположения забора (чертежи)
На схеме: 1 — ограждение; 2 — токоведущие части (шины); 3 — заземляющий контур; a — расстояние по п. 1.7.82 (не менее 0,6 м для до 1 кВ).
