ГОСТ 31174-2017 в пункте 7.9 не оставляет третьего варианта: сила удара створки о человека либо не превышает 400 Н, либо на воротах стоит звуковое или световое предупреждающее устройство. Это развилка, а не рекомендация «по возможности установите сигнализацию». Для тяжёлой откатной створки развилка решается сразу в одну сторону.
Когда собирают автоматику для откатных ворот из профильной трубы, в комплект обычно входят привод, блок управления, фотоэлементы и мигающая лампа. Лампу часто пытаются вычеркнуть из заказа как необязательную опцию — дескать, привод и так остановится от препятствия. Норма отвечает на это конкретной формулировкой.
Развилка, а не пожелание
Пункт 7.9 ГОСТ 31174-2017 сформулирован жёстко: сила удара, с которой полотно автоматизированных ворот в случае столкновения действует на тело человека, не должна превышать допустимого значения 400 Н. Если это невозможно — необходимо установить звуковое или световое предупреждающее устройство, которое подает сигнал сразу, когда ворота начинают закрываться.
Норма не говорит «рекомендуется» или «желательно». Она говорит «либо-либо». Работает ветка А (сила удара в пределах 400 Н) — лампа не обязательна по этому пункту. Не работает ветка А — тогда ветка Б обязательна, без вариантов. Третьей ветки, где можно не соблюдать ни то ни другое, документ не предусматривает.
Почему для тяжёлой створки первая ветка закрыта
400 Н — это сила, которая ощущается как сильный, но не травмирующий толчок. Достижимо это только при небольшой массе полотна и невысокой скорости хода. У ГОСТа есть косвенный ориентир по скорости: для ворот, работающих только на силе тяжести, рабочая скорость полотна не должна превышать 0,3 м/с — именно ради того, чтобы не было придавливания или затягивания человека.
Откатная створка на 500 кг с электроприводом разгоняется заметно быстрее, чем гравитационные ворота на этом лимите, и при столкновении несёт значительно больше 400 Н даже при аккуратной настройке привода. Замерить и подтвердить, что удар укладывается в норму, для такой массы нереально. Значит, ветка А закрыта автоматически — остаётся только ветка Б: звуковое или световое предупреждающее устройство. Для типового загородного въезда с тяжёлой откатной створкой лампа не опция, а единственный оставшийся по норме путь.
Что ставят и когда оно должно сработать

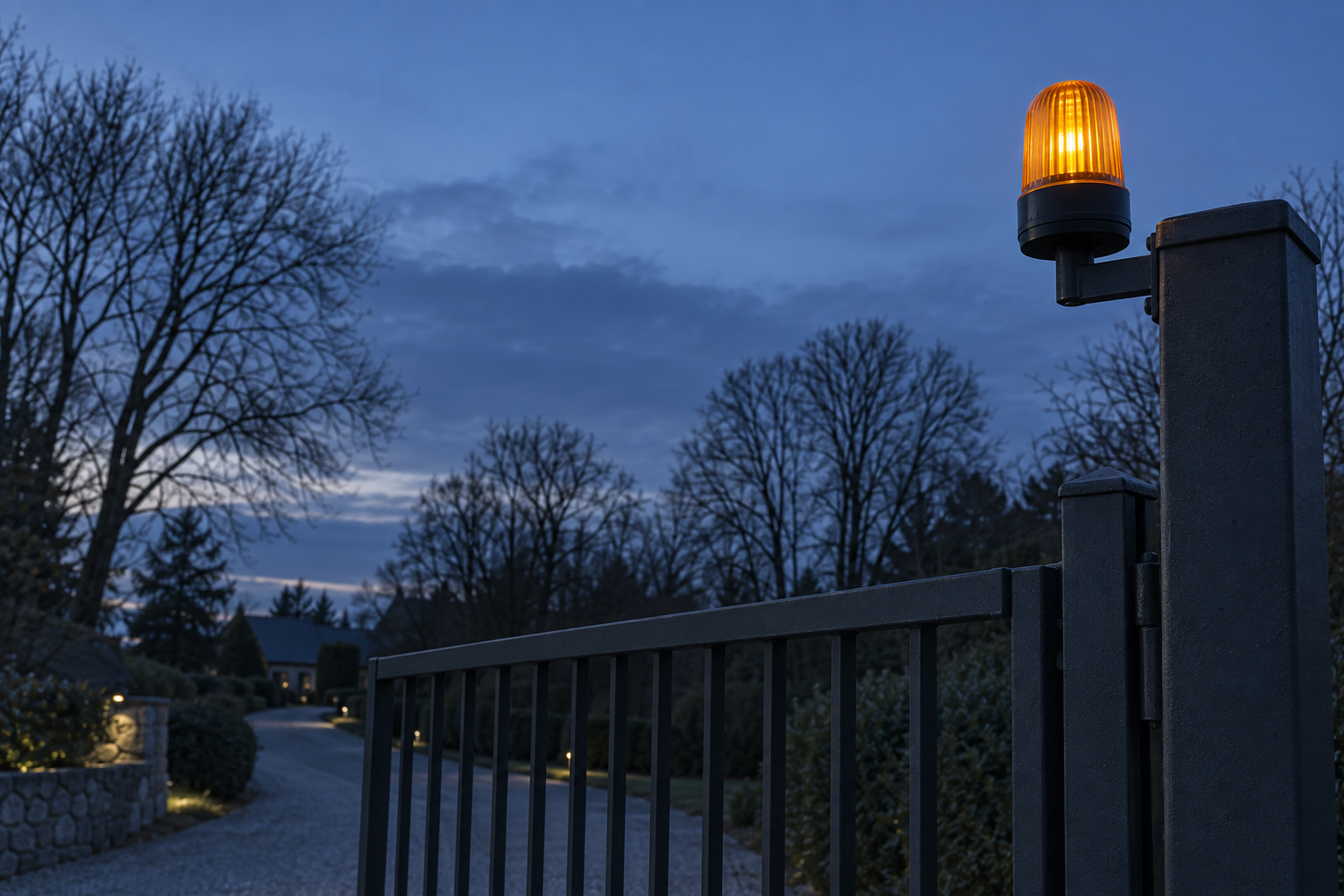

В типовой схеме монтажа привода мигающее сигнальное устройство идёт со встроенной антенной — то есть один блок на столбе или на стене выполняет две функции: подаёт визуальный сигнал и принимает команду с пульта. Это удобно и объясняет, почему лампу почти всегда видно рядом с приёмником, а не отдельно.
Проверяют здесь не сам факт наличия лампы, а момент срабатывания. Формулировка в пункте 7.9 — «подает сигнал сразу, когда ворота начинают закрываться». То есть сигнал привязан к началу закрывания, а не к середине хода и не к моменту, когда створка уже набрала скорость. Если лампа подключена к выходу блока управления, который включается вместе с командой на закрывание, условие выполнено. Если она зажигается с задержкой или, скажем, запитана отдельно и включается вручную — нет, даже когда устройство физически на воротах присутствует.
Лента и притупленные кромки

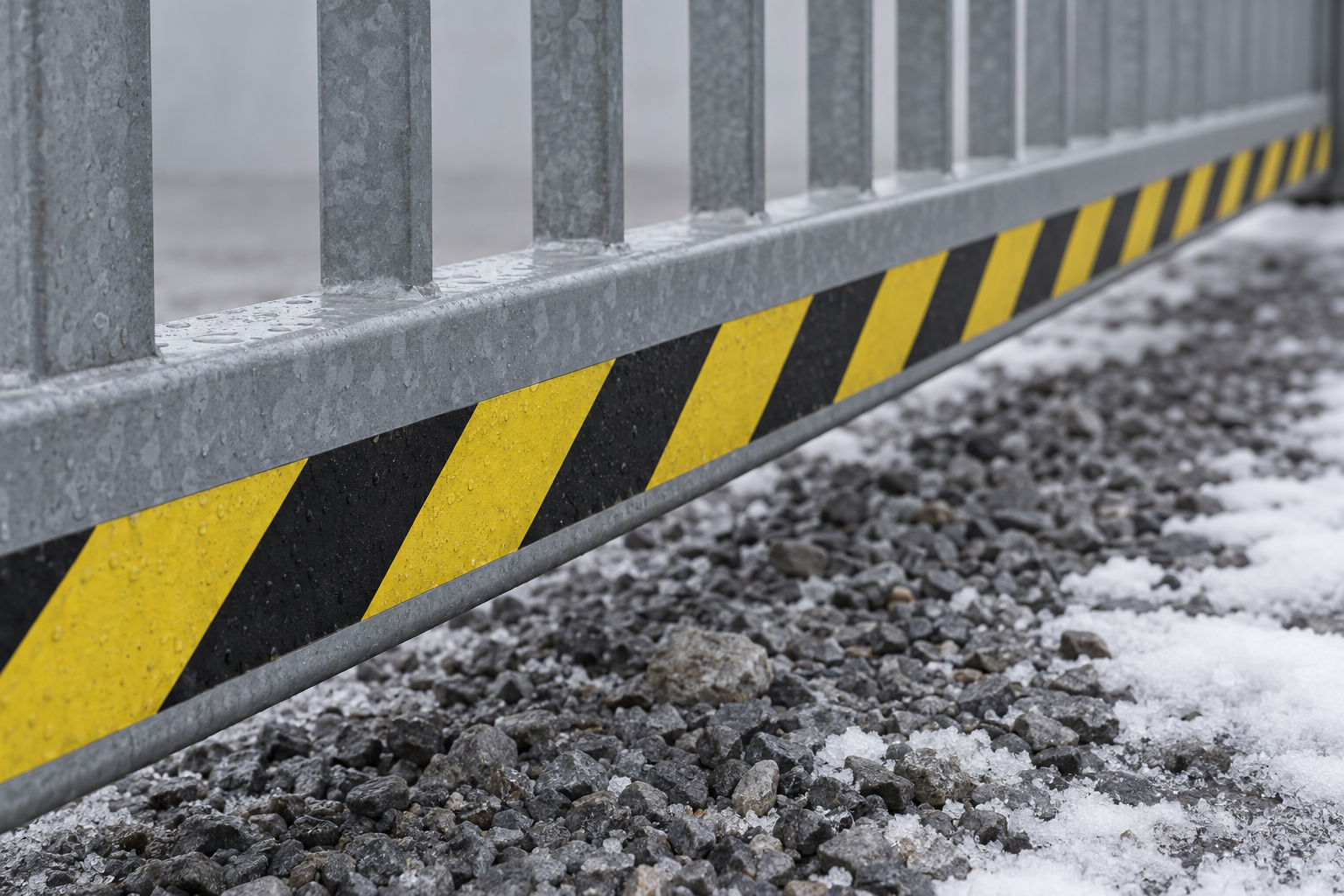

Отдельно от лампы норма требует визуально обозначить опасные точки на самих воротах. Пороги в калитках и другие приподнятые части должны быть хорошо видны или обозначены предупреждающими знаками, например желто-черной лентой. На практике это направляющая балка откатных ворот, нижний ролик каретки, порог встроенной калитки — места, где нога или рука может попасть под движущуюся или неподвижную конструкцию.
Второе требование касается формы деталей: части ворот, находящиеся в контакте с человеком, не должны быть причиной порезов, острые углы и выступающие части нужно избегать, а острые края и углы притуплять или закруглять радиусом не менее 3 мм. Для сварных конструкций это требование к обработке кромок листа обшивки, торцов труб каркаса и мест сварных швов на уровне, доступном для касания. Требования к распашным конструкциям в этой части даже строже — подробно они разобраны в статье про распашные ворота по ГОСТ 31174-2017.
Знак W08 на щитке
Помимо ленты на самих воротах, на щитке управления привода размещают отдельный знак — W08, предупреждающий знак с графическим символом «стрелка напряжения». По таблице Ж.1 ГОСТ 12.4.026-2015 места установки такого знака — опоры линий электропередачи, электрооборудование и приборы, дверцы силовых щитков, электротехнические панели и шкафы, ограждения токоведущих частей оборудования. Блок управления автоматикой ворот подпадает под эту категорию как раз через «дверцы силовых щитков».
Главное правило размещения касается не самого щитка, а взаимодействия знака с воротами: знаки безопасности, размещенные на воротах и над входными дверями, означают, что зона их действия распространяется на всю территорию за воротами, а размещать их следует так, чтобы зрительное восприятие знака не зависело от положения ворот или дверей — закрыто или открыто. То есть если щиток или знак висит на самой подвижной створке, его нужно поставить так, чтобы он читался и когда ворота закрыты, и когда полностью открыты — иначе в одном из положений он просто пропадает из вида. Дополнительно знаки должны быть расположены так, чтобы они были хорошо видны, не отвлекали внимания и не создавали неудобств при выполнении людьми своей деятельности, не загораживали проход или проезд.
Для щитка, который стоит на улице у ворот частного двора, есть требование и к материалу исполнения: знаки для наружного размещения должны быть тепло- и холодостойкими, климатическое исполнение не менее категории 1, УХЛ — от минус 40 до плюс 60 градусов, и в этих условиях на знаке не должны появляться пузыри, отслоения или трещины. Более подробно про то, как это сочетается с фотоэлементами и остальной автоматикой, написано в отдельном материале про безопасность автоматических ворот.
Третья табличка
Лампа по ГОСТу и знак W08 на щитке закрывают два обязательных элемента. Производители приводов добавляют третий, уже не из ГОСТа, а из собственной документации на монтаж. Например, инструкция на привод AN-Motors ASW4000 прямо требует: закрепите около ворот постоянную наклейку или знак, с описанием разблокировки и ручного открытия ворот. Смысл тот же, что и у первых двух: человек у ворот — хозяин без света, сосед, аварийная служба — должен понять, как открыть створку руками, не имея на руках паспорта на привод.
В сумме на автоматических воротах должно быть три разных элемента, каждый со своей функцией: мигающая лампа, которая предупреждает о движении створки; знак W08 на щитке, который предупреждает об электрическом напряжении внутри; и наклейка у механизма разблокировки, которая объясняет, как открыть ворота руками. Все три размещаются так, чтобы их было видно независимо от положения створки и при любой погоде на улице.
| Элемент | Чем требуется | Где размещают | Требование к исполнению для улицы |
|---|---|---|---|
| Мигающее сигнальное устройство | ГОСТ 31174-2017, п. 7.9 | рядом с приёмником команд, часто совмещено с антенной | сигнал сразу при начале закрывания ворот |
| Жёлто-чёрная лента | ГОСТ 31174-2017, п. 7.6 | пороги калиток, приподнятые и выступающие части | устойчивость к наружным условиям эксплуатации |
| Знак W08 | ГОСТ 12.4.026-2015, табл. Ж.1 | дверцы силовых щитков и электротехнических панелей | климатическое исполнение УХЛ, от минус 40 до плюс 60 °C |
| Наклейка о разблокировке | руководство производителя привода | около механизма ручной разблокировки ворот | постоянное крепление, читаемость при любом положении створки |
