В паспорте DoorHan на шлагбаумы BARRIER-PRO и TOLL нижняя строка таблицы у одной модели показывает -40 °С, у другой — -20 °С. Оба шлагбаума одного назначения, одного производителя, стоят рядом в одном документе. Разница в двадцать градусов — не опечатка и не разные комплектации привода. Внутри DoorHan она выглядит стройно: быстрые модели мёрзнут раньше. Стоит выйти за пределы одного завода — и объяснение рассыпается.
Читатель, который выбирает шлагбаум по скорости открывания — секунда против шести секунд звучит убедительно — обычно долистывает таблицу до строки «рабочая температура» в последнюю очередь. А зря: именно эта строка — единственное место, где завод берёт на себя обязательство по климату. Всё остальное про мороз придётся выводить самому, и, как выяснится ниже, выводы получаются шаткие.
Две разные цифры в одном паспорте
Смотрим таблицу технических характеристик DoorHan на BARRIER-PRO и TOLL. BARRIER-PRO: 300 Вт, время открывания 6 с, интенсивность при +20 °С — 70%, диапазон рабочих температур -40…+55. TOLL: 550 Вт, время открывания 0,7-1 с, интенсивность 100%, диапазон -20…+55. Это два шлагбаума одного назначения — въезд, шлагбаумная стрела — из одного паспорта.
Такая же картина внутри линейки BARRIER N. Сетевая версия: 300 Вт, интенсивность 70%, -40…+55. Версия BARRIER N_24V: 110 Вт, интенсивность 100%, -20…+55. Мощность ниже втрое, интенсивность выше, а нижний предел температуры поднялся на двадцать градусов. Вопрос напрашивается сам: почему быстрая и экономичная модель мёрзнет первой, а медленная и прожорливая держит морозы дальше всех.
Гипотеза: минус двадцать стоит там, где выше скорость
Сопоставляем строки. TOLL закрывается за 0,7-1 секунду, заявлен со стопроцентной интенсивностью — и у него -20 °С. BARRIER-PRO идёт шесть секунд, интенсивность 70% — и у него -40 °С. BARRIER N_24V потребляет 110 Вт против 300 Вт у сетевой версии, интенсивность 100% — и снова -20 °С. Закономерность повторяется дважды на одном заводе — достаточно, чтобы выдвинуть версию, но мало, чтобы объявить правилом.
Напрашивается объяснение через начинку: быстрый ход и низковольтная схема тянут за собой управляющую электронику, а версия 24 В — ещё и аккумулятор резервного питания. Звучит убедительно, но в паспортах этого не написано: ни DoorHan, ни кто-либо ещё не связывает нижнюю границу температуры с конкретным узлом. Так что это версия читателя, а не позиция завода — и проверить её можно только одним способом: посмотреть, держится ли связка у других производителей.
Проверка на других заводах

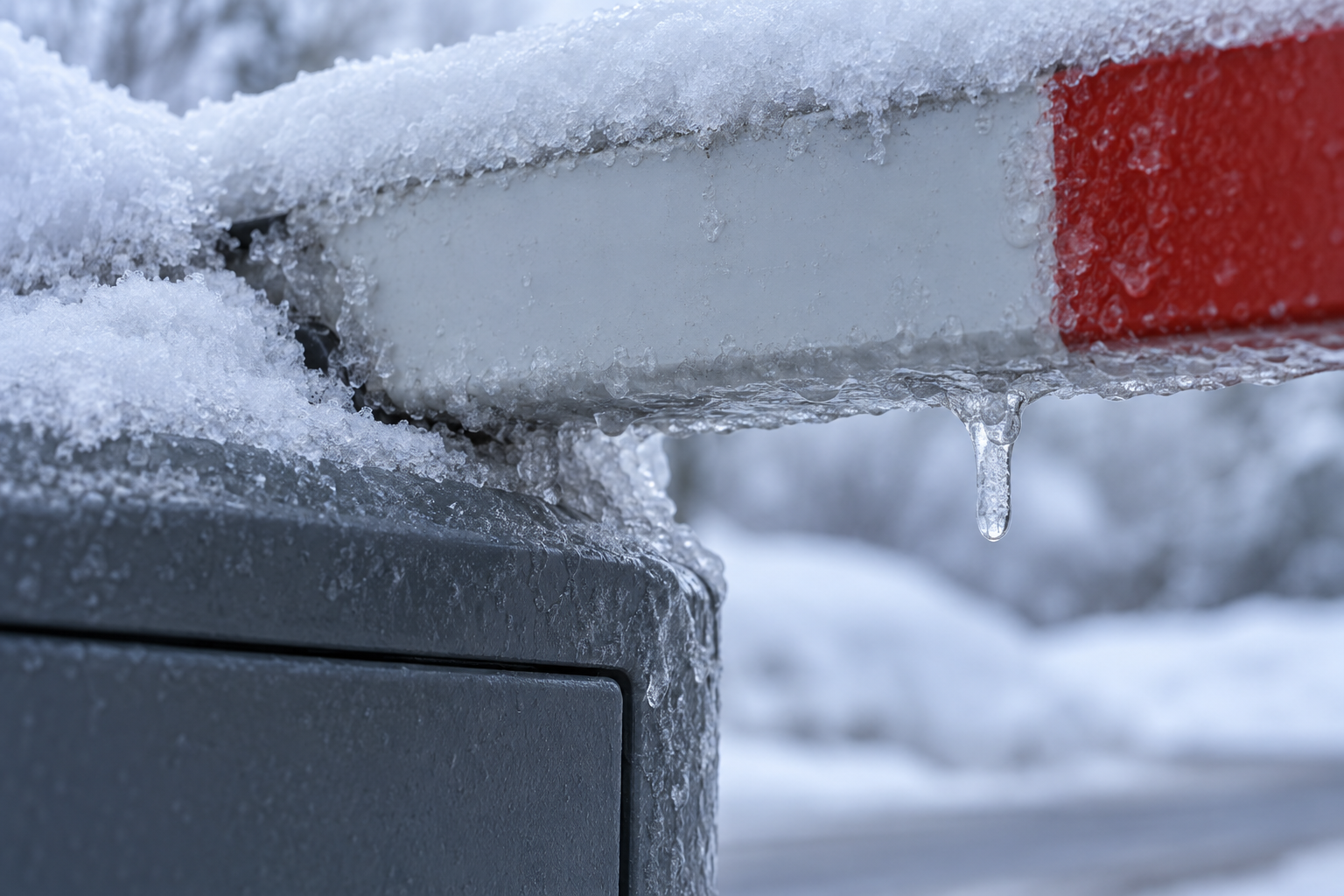

Проверяем на других производителях. CAME G4000: диапазон рабочих температур -20…+55. Nice WIDE: рабочая температура -20°C ÷ 55°C. FAAC 620/640: температура окружающей среды -40..+55°С, и у FAAC это гидравлический привод с двумя литрами масла FAAC XD 220. И здесь простое объяснение «быстрый — значит мёрзнет» ломается: CAME G4000 и Nice WIDE не быстрые и не низковольтные, а нижняя граница у них всё равно -20. Значит, по типу привода группу не угадать. Твёрдо можно сказать одно: моделей с -40 в паспорте мало, и строку рабочих температур приходится читать у каждой отдельно, а не выводить из мощности, скорости или бренда.
Антивандальный шлагбаум DoorHan со скоростью 10/12/17 м/мин и мощностью 130 Вт заявлен в диапазоне -20…+50 — тоже группа минус двадцать. Цепной барьер CHAIN-BARRIER, 280 Вт, момент 20 Н·м, интенсивность 50% — заявлен -20…+55, хотя он совсем не быстрый — ещё один довод против версии про скорость. Читать строку температур отдельно у каждой модели приходится не только на шлагбаумах: то же самое с откатными воротами зимой, где температурный класс указывают у конкретного привода, а не у линейки. И уличная эксплуатация — это не только температура: степень защиты корпуса от влаги и снега разбирается отдельно в материале про класс защиты IP привода ворот.
Строчка «при +20 °С», которую не замечают
В тех же таблицах DoorHan интенсивность указана с оговоркой: «интенсивность (при +20 °С) 70%» у BARRIER-PRO, 100% у TOLL. Это не диапазон рабочих температур, это отдельная характеристика — сколько циклов открывания-закрывания в час привод выдерживает без перегрева, и измерена она при комнатной температуре стенда, а не на морозе.
Отсюда следует то, что не написано прямо ни в одном паспорте: шлагбаум может формально укладываться в диапазон рабочих температур -20…+55 и при этом при -25 или -30 уже не выдавать заявленные 70% или 100% циклов в час. Диапазон температур говорит о том, что привод способен запуститься и отработать; интенсивность при +20 °С говорит о другом — сколько он выдержит без перегрева именно в тепле. Как устроена эта характеристика и чем отличаются режимы S3 и ED, подробно разобрано в статье про интенсивность привода ворот.
Термозащита работает в другую сторону
В паспорте BARRIER-PRO и TOLL термозащита указана на уровне 120 °С, у цепного барьера CHAIN-BARRIER — 125 °С, у FAAC 620/640 — тоже 120 °С. Это порог, при котором обмотка двигателя отключается от перегрева на разгоне при частых циклах. К морозу эта цифра отношения не имеет вообще: она защищает от превышения температуры, а не от её падения.
Зимой происходит обратный процесс: смазка в редукторе густеет, момент на валу растёт, двигателю тяжелее сдвинуть стрелу с места, но пока обмотка не перегреется — термозащита молчит. Она сработает не раньше, чем в жаркий летний день при активном потоке машин, и никак не подскажет, что привод уже на пределе возможностей при -30, если диапазон у него заявлен только до -20.
Что из этого следует на въезде
На проходной с потоком машин хочется секундного цикла TOLL или BARRIER N_24V. Но по паспортам DoorHan секундный цикл идёт в одной строке с пределом -20 °С, а -40 °С в разобранных паспортах стоит лишь у части моделей — BARRIER-PRO, сетевой BARRIER N и гидравлические FAAC 620/640. Скорость и глубина мороза в одном приводе не складываются — их приходится выбирать.
Для въезда в регионе с морозами под -30 остаются три пути: взять медленную сетевую модель и смириться с шестисекундным циклом, вынести привод в тёплый контур постройки на въезде, либо сознательно эксплуатировать быстрый привод за пределом заявленного диапазона со всеми вопросами к гарантии, если что-то откажет в морозы. Вариант с тёплым постом охраны и капитальным ограждением по периметру КПП разобран в материале про забор для КПП, шлагбаум и проходную.
| Модель | Время открывания / скорость | Мощность | Интенсивность (при +20 °С) | Диапазон температур |
|---|---|---|---|---|
| BARRIER-PRO | 6 с | 300 Вт | 70% | -40…+55 |
| TOLL | 0,7-1 с | 550 Вт | 100% | -20…+55 |
| BARRIER N | — | 300 Вт | 70% | -40…+55 |
| BARRIER N_24V | — | 110 Вт | 100% | -20…+55 |
| Антивандальный DoorHan | 10/12/17 м/мин | 130 Вт | — | -20…+50 |
| CHAIN-BARRIER | — | 280 Вт | 50% | -20…+55 |
| CAME G4000 | — | — | — | -20…+55 |
| Nice WIDE | — | — | — | -20…+55 |
| FAAC 620/640 | — | — | — | -40…+55 |
