ГОСТ 31174-2017 в пункте 5.1.15 задаёт бытовым откатным воротам 20 000 циклов открывания и закрывания без разрушений и без нарушения работоспособности. При четырёх проездах в день это почти четырнадцать лет. Цифра честная, но она описывает только механику хода и ничего не говорит ни про ржавчину на закладной, ни про то, что закладную зимой выдавливает вверх.
Срок службы ворот — это не одно число, а четыре независимых ресурса, и единица измерения у каждого своя. Механика меряется циклами, покрытие микрометрами цинка, основание глубиной промерзания и влажностью грунта, соединения — состоянием затяжки и сварных швов. Конструкция встанет тогда, когда кончится самый короткий из четырёх.
Срок службы считается вместе с обслуживанием, а не вместо него
ГОСТ 27751-2014 в пункте 2.1.12 определяет срок службы так: «Установленный в строительных нормах или в задании на проектирование период использования строительного объекта по назначению до капитального ремонта и (или) реконструкции с предусмотренным техническим обслуживанием». Последние три слова и есть разница между воротами, которые ходят десять лет, и воротами, которые перестают закрываться на четвёртую зиму.
Та же логика зашита в пункт 6.7 ГОСТ 31174-2017: «Периодические испытания по эксплуатационным характеристикам, указанным в таблице 2 и пункте 5.3.2 , проводят не реже одного раза в пять лет либо при внесении изменений в конструкцию изделия». Пять лет — это шаг, с которым изготовитель заново подтверждает характеристики изделия. Хозяину участка смотреть на свои ворота нужно чаще.
- Механика: ролики, каретки, балка, улавливатели. Меряется циклами, расходуется быстрее всего при перекосе.
- Покрытие: цинк, порошок или краска. Меряется микрометрами и тратится даже тогда, когда воротами никто не пользуется.
- Основание: закладная и грунт под ней. Меряется числом сезонов промерзания и оттаивания.
- Соединения: болты опор и сварные швы каркаса. Расходуются вибрацией и коррозией под гайкой.
Механика: 20 000 циклов и один удар о препятствие
Таблица 2 ГОСТ 31174-2017 ставит откатным воротам число циклов не менее 20 000, статическую нагрузку в плоскости полотна не менее 1500 Н и усилие ручного открывания не более 150 Н. Первая цифра про износ, вторая про прочность рамы, третья про усилие, с которым полотно идёт рукой при снятом приводе.
Сколько циклов набегает на частном участке
Цикл — это одно открывание плюс одно закрывание. Машина утром уехала, вечером вернулась — два цикла. Двое взрослых плюс выходные дают порядка полутора тысяч циклов в год, и паспортный ресурс механики при таком режиме уходит далеко за горизонт десяти лет. Въезд в автосервис набирает ту же тысячу за пару месяцев.
Важно. на частном доме ворота почти никогда не встают из-за выработки циклов. Они встают из-за ушедшей геометрии, воды в балке и ржавчины под крепежом, то есть из-за трёх других ресурсов.
Пункт 5.3.2 требует отдельно: «Конструкция ворот должна обеспечивать способность полотна ворот противостоять выходу из направляющих при контакте с неподвижным препятствием». Один наезд на забытый у столба мешок с цементом отнимает больше ресурса, чем год спокойной езды: полотно уходит из направляющих, каретка получает боковой удар, дорожка качения приминается.
Покрытие: 40 микрометров, которые потом никто не восстанавливает
ГОСТ 31174-2017 в пункте 5.3.4.1 перечисляет, чем защищают углеродистую сталь: металлическое покрытие по ГОСТ 9.301, лакокрасочное по ГОСТ 9.032, порошковое полимерное по ГОСТ 9.410 либо комбинированное двухслойное из металлического и лакокрасочного или полимерного порошкового. Комбинированное — это горячий цинк, а поверх него порошок, и на откатных воротах именно оно нормально проходит челябинскую зиму с реагентами.
Толщину задаёт ГОСТ 9.307-2021 в пункте 4.5.5: «Толщина покрытия должна быть не менее 40 мкм». Сорок микрометров — четыре сотых миллиметра, тоньше волоса. Именно этот слой отделяет металл от воды, и любой скол до основания открывает коррозии ход внутрь профиля.
Что делать со сколами и непрокрытыми местами

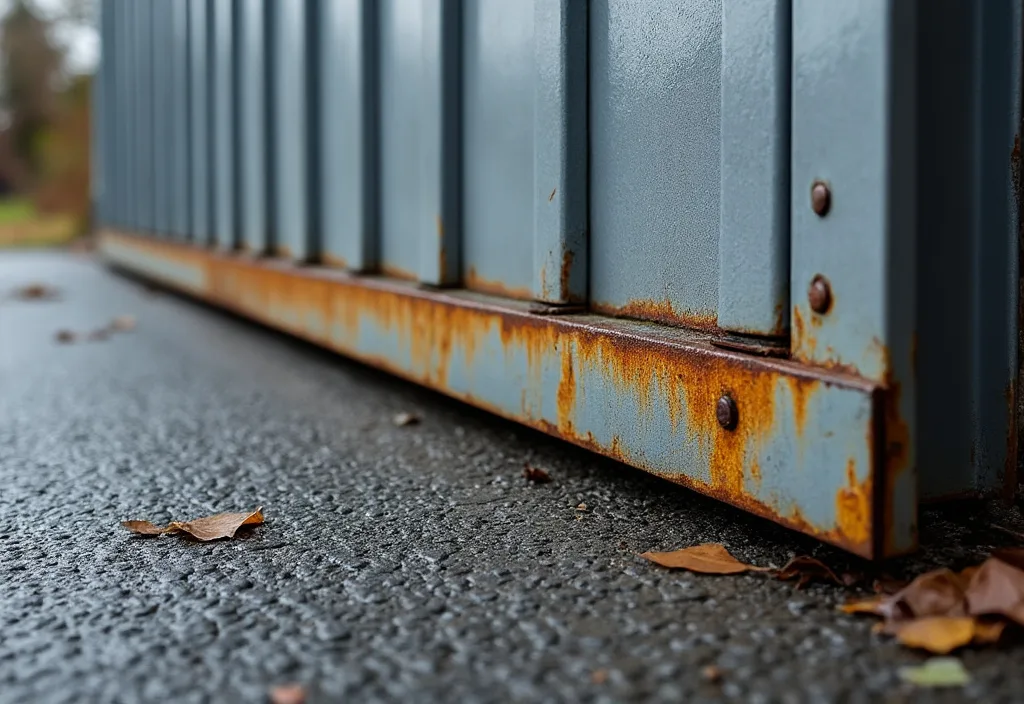

Тот же стандарт в пункте 4.5.4 допускает ремонт покрытия: «Допустимо восстановление непрокрытых участков, если непроцинковка не превышает 0,5% общей площади поверхности и каждый непрокрытый участок занимает не более 10 см». Норма написана про завод, но пропорция полезна и хозяину: точечная зачистка с подкраской — штатная операция, сплошная рыжина по нижней кромке — уже не ремонт, а замена элемента.
Пункт 5.3.3 добавляет: «в технической документации изготовителя рекомендуется указывать сроки возобновляемости защитных покрытий». Слово «рекомендуется» означает, что в паспорте этих сроков чаще всего нет и спрашивать их надо самому. Реагенты с дороги и переходы через ноль расходуют покрытие сильнее, чем сам мороз, а про то, как между собой расходятся температурные классы ворот, есть отдельный разбор.
Основание: вода опаснее мороза
СП 22.13330.2016 в пункте 6.8.12 формулирует требование через воду, а не через холод: «При проектировании оснований и фундаментов следует предусматривать мероприятия, не допускающие увлажнения пучинистых грунтов основания, а также промораживания их в период строительства». Сухой суглинок не пучит. Пучит мокрый.
Способ назван в пункте 5.5.5 того же свода правил — «выполнена замена грунта непучинистым материалом на глубину промерзания». На практике это песчано-гравийная подушка под всю длину закладной плюс отвод воды от неё. Если подушка есть, а водоотвода нет, песок зимой работает не подушкой, а резервуаром. Глубину промерзания под Челябинском считают по нормативу, а не берут из таблицы для средней полосы.
Соединения: болты, которые подтягивают, и швы, которые не зачистили
ГОСТ 23118-2019 в пункте 5.5.4 требует: «Швы сварных соединений и конструкции по окончании сварки должны быть очищены от шлака, брызг и натеков металла». Шлак под грунтовкой через две зимы отваливается вместе с краской, и коррозия идёт ровно по шву — в самом нагруженном месте каркаса.
Ремонтопригодность узлов прописана в пункте 5.1.13 ГОСТ 31174-2017: «Конструкция и крепление элементов, обеспечивающих функционирование и безопасность эксплуатации ворот (торсионных пружин, тросов, пружинных амортизаторов, запирающих приборов и др.), должны позволять проводить их замену без нарушения целостности деталей изделия». Проверяется просто: можно ли снять опору, не срезая площадку болгаркой.
Что смотреть в узлах крепления
- Гайки опор: подтягиваются раз за разом — значит разбиты отверстия площадки, а не ослаб крепёж.
- Шов приварки площадки: смотреть после каждой зимы, рыжая полоса вдоль шва означает непрокрас или неснятый шлак.

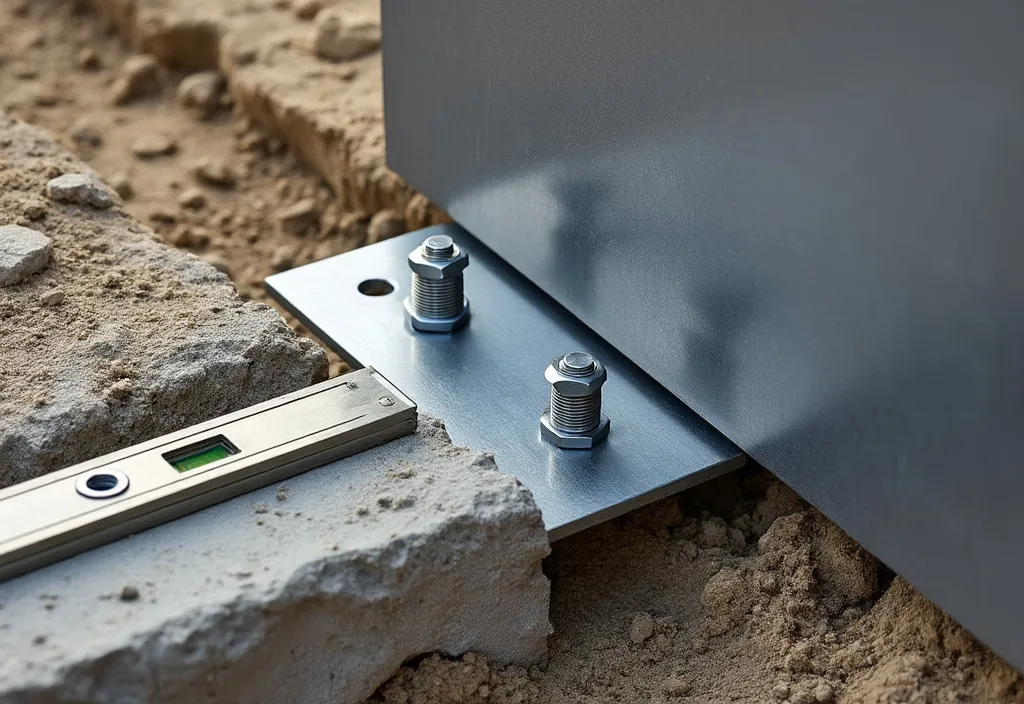

- Закладные пластины: вода стоит в местах, где горизонтальная полка собирает грязь, там же покрытие уходит первым.
- Крепление улавливателей: узел должен сниматься отдельно, иначе любая регулировка превращается в сварочные работы.
Вес створки — исходная цифра для всего остального
СП 20.13330.2016 в пункте 7.1 указывает, откуда берётся масса: «Нормативное значение веса конструкций заводского изготовления следует определять на основании стандартов, рабочих чертежей или паспортных данных заводов-изготовителей, для других строительных конструкций и грунтов — по проектным размерам и удельному весу материалов и грунтов с учётом их влажности в условиях возведения и эксплуатации сооружений». То есть по сортаменту и паспортам, а не на глаз и не по памяти монтажника.
Вес створки определяет, какую роликовую опору ставить, а у опоры два разных предела по массе, и путают их постоянно. Ошибка в двадцать килограммов на бумаге превращается в лишний износ дорожки качения, который вылезет на третий сезон.
| Узел | В чём меряется ресурс | Цифра из нормы | Что укорачивает срок |
|---|---|---|---|
| Механика хода | Циклы открывания и закрывания | не менее 20 000 | Перекос балки, удары о препятствие |
| Покрытие металла | Микрометры цинка | не менее 40 мкм | Сколы, реагенты, отсутствие подкраски |
| Основание | Глубина промерзания и влажность грунта | замена грунта на глубину промерзания | Вода у закладной, пучение |
| Соединения | Затяжка и состояние швов | швы без шлака, брызг и натёков | Вибрация, ржавчина под гайкой |
Что спросить у завода до подписи акта
Гарантию нормируют в пункте 12.2 ГОСТ 31174-2017: «Гарантийный срок с момента продажи изделия составляет не менее одного года». Год — это нижняя граница, а не обещание десяти лет службы. Разница между годом гарантии и десятью годами работы целиком лежит в четырёх ресурсах выше, и три из них зависят от монтажа и обслуживания, а не от завода.
- Тип покрытия: порошок по голому металлу или порошок по цинку. Это разные сроки до первой рыжины.
- Сроки возобновляемости: через сколько лет изготовитель ждёт подкраски, пункт 5.3.3 её рекомендует указывать.
- Паспорт на опоры: с заявленной массой створки, под которую подобран комплект.
- Схема закладной: глубина, подушка, водоотвод — на бумаге до заливки, а не по факту.
Проверять всё это нужно на приёмке, пока подрядчик ещё на участке, — что требовать у завода и что смотреть до подписи акта, разобрано по пунктам. А если ворота только предстоит заказывать, ТЕСАРУС варит сварные и 3D ограждения, ворота и калитки по размерам заказчика в Челябинске, с паспортом и схемой закладной на руки.
