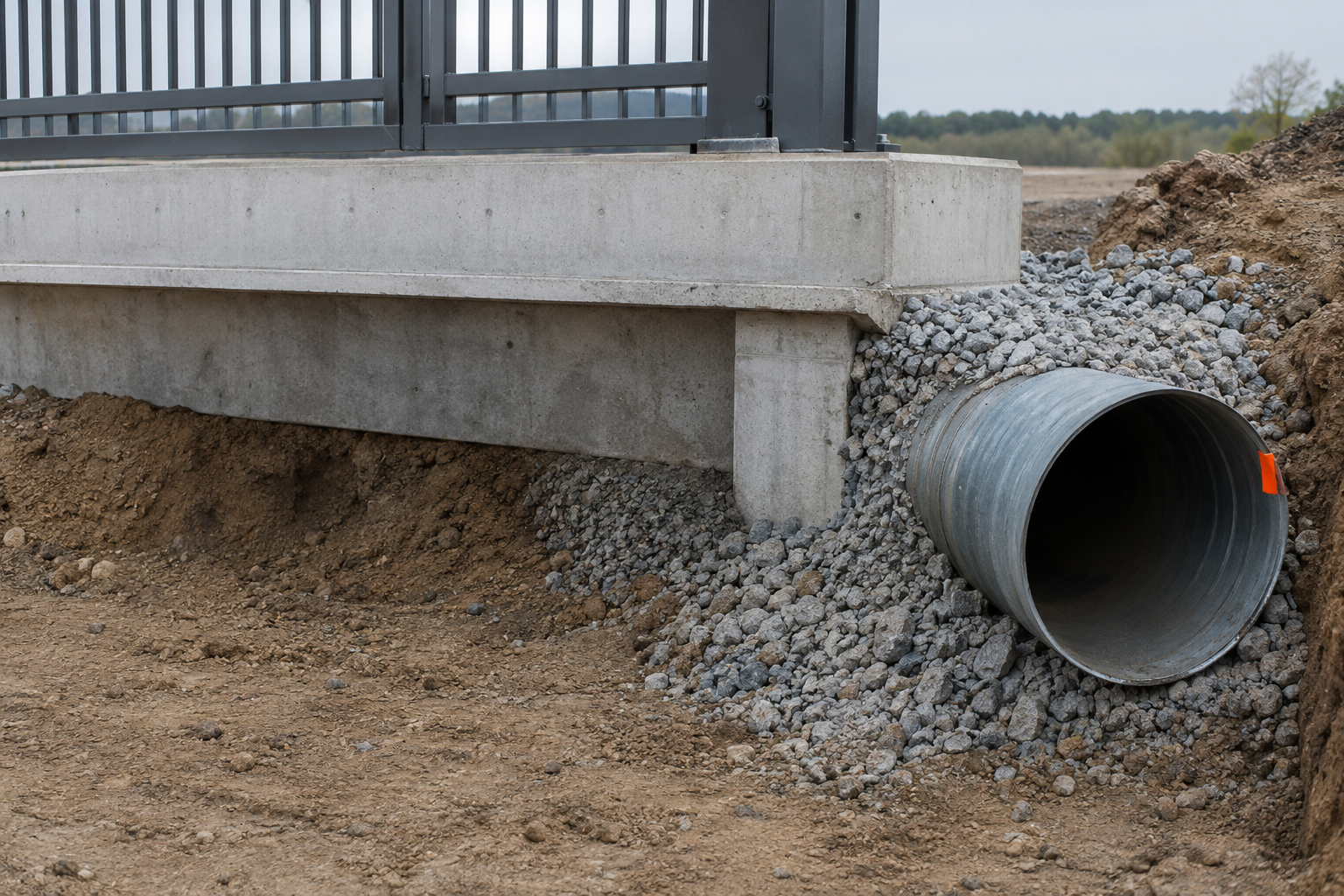

Прямого ГОСТа или СП, регламентирующего устройство дренажной трубы именно под воротами, не существует. На практике этот узел собирают из требований нескольких документов: СП 45.13330.2017 (пункты 15.4, 15.5) задаёт правила сопряжения гидроизоляции, СП 70.13330.2012 (таблица 7.6) — допуски на монтаж, ГОСТ 3262-75 и ГОСТ 10704-91 — сортамент стальных труб, а ГОСТ 9.307-2021 — антикоррозионную защиту. Ниже разберём, как применить каждую норму к узлу дренажа под воротами.
Нет прямого ГОСТа — что делать?
Ближайший нормативный ориентир — СП 45.13330.2017 «Земляные сооружения, основания и фундаменты». Пункт 15.4 требует: «При наличии смотровых колодцев дренажных систем, пересекающих тело фундаментной плиты, … следует обратить особое внимание на качественное сопряжение без зазоров горизонтальной гидроизоляции с указанными конструкциями». Для узла под воротами это означает, что место прохода дренажной трубы через фундамент или отмостку должно быть герметизировано без разрывов гидроизоляционного ковра.
Пункт 15.5 того же СП уточняет: если подземная часть строится в открытом котловане, «гидроизоляционное покрытие должно быть выведено из-под подошвы фундаментной плиты на её торцевую поверхность». Это требование прямо применимо к дренажной трубе, проходящей под воротами: гидроизоляция должна заходить на стенки трубы или на гильзу, исключая капиллярный подсос воды.
Важно. Отсутствие прямого ГОСТа на узел дренажа под воротами не означает свободу действий. Соберите требования СП 45.13330.2017, СП 70.13330.2012 и ГОСТов на трубы и защиту, затем зафиксируйте узел в ППР или рабочей документации.
Какую трубу выбрать: ГОСТ 3262-75 или ГОСТ 10704-91?
Для дренажа под воротами применяют стальные трубы.
Два стандарта на стальные трубы
- ГОСТ 3262-75 — водогазопроводные трубы. Изготавливаются из стали по ГОСТ 380 и ГОСТ 1050 без нормирования механических свойств и химического состава (п. 2.1). На поверхности не допускаются трещины, плены, вздутия, закаты, на торцах — расслоения (п. 2.4). Допустимы отдельные вмятины, риски, следы зачистки, если они не выводят толщину стенки за минимальные размеры.
- ГОСТ 10704-91 — электросварные прямошовные трубы. Пример обозначения: «Труба с наружным диаметром 76 мм, толщиной стенки 3 мм, мерной длины, II класса точности по длине, из стали марки Ст3сп, изготовленная по группе В ГОСТ 10705-80». Для дренажа под воротами обычно выбирают диаметр 76 — 89 мм с толщиной стенки 3 — 3,5 мм.
Какой стандарт предпочесть
Выбор зависит от условий: водогазопроводные трубы удобнее при сварке и резке, электросварные — при необходимости большой длины без стыков. Подробнее о различиях читайте в статье Труба для забора: электросварная или цельнотянутая — что выбрать?. При покупке проверяйте качество поверхности — советы в материале Труба для забора: как проверить качество при покупке. Рекомендации по диаметру и стенке — в статье Труба для забора: какой диаметр и стенка нужны.
Антикоррозионная защита подземной части
Подземная дренажная труба работает в агрессивной среде, поэтому требуется защита от коррозии. По ГОСТ 9.307-2021 (горячее цинкование), пункт 4.3.3: в изделиях не должно быть карманов, закрытых полостей и воздушных мешков; все полости должны быть доступны для беспрепятственного поступления и выхода жидкостей, расплавленного цинка и газов, а в закрытых полостях предусматривают дренажные отверстия. Пункт 4.3.4 уточняет: расстояние между параллельными поверхностями — не менее 4 мм, иначе возможна непроцинковка и щелевая коррозия в период эксплуатации.

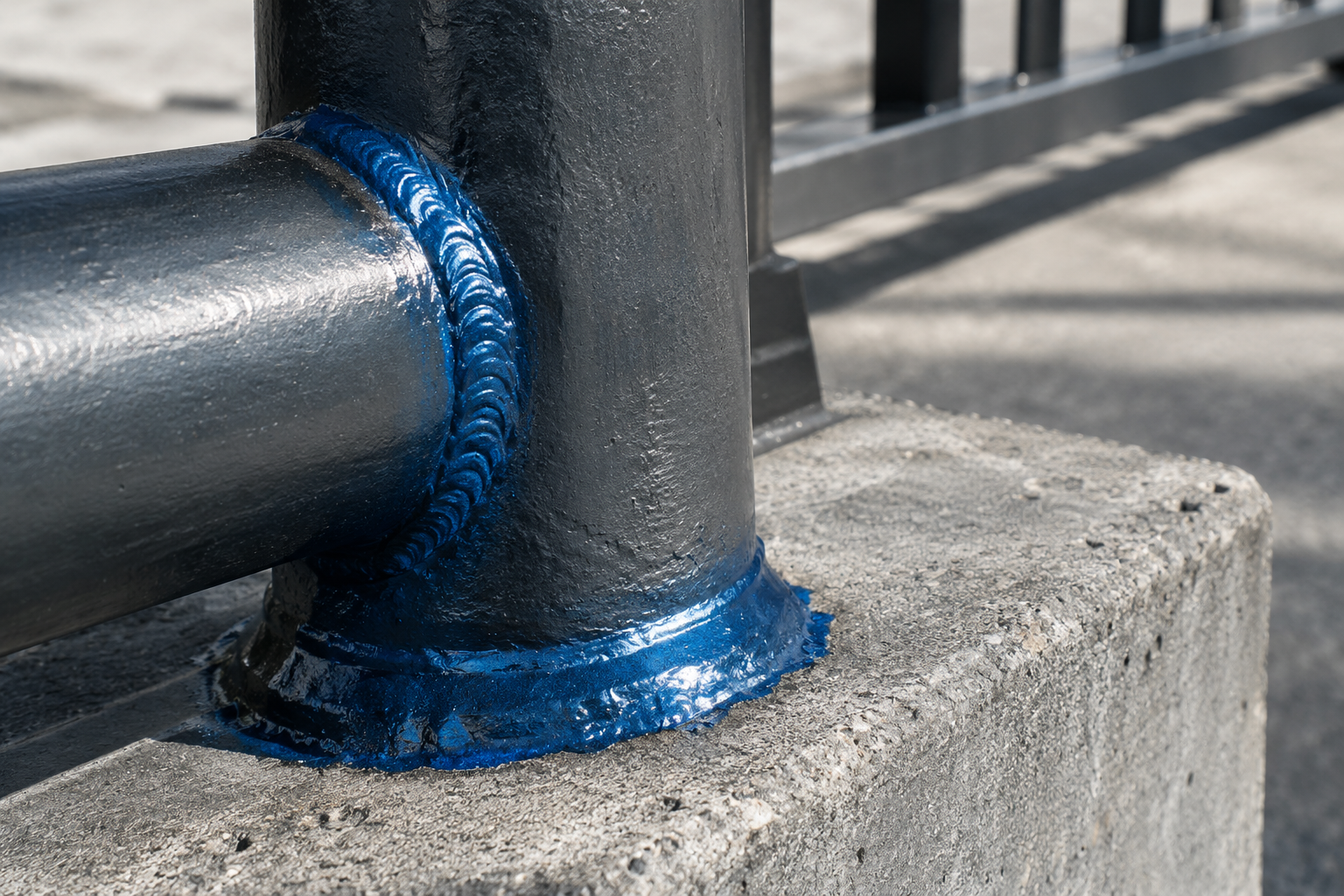

Для дренажной трубы под воротами горячее цинкование предпочтительнее, так как оно защищает и внутреннюю, и наружную поверхность. Если труба сваривается в гильзу, сварные швы обрабатывают цинксодержащим составом.
Допуски монтажа и сопряжение с конструкциями
СП 70.13330.2012 «Несущие и ограждающие конструкции» в таблице 7.6 задаёт отклонения для отверстий под крепления:
Допуски для отверстий под крепления
- Глубина отверстия: h — длина дюбеля + 10 мм.
- Диаметр отверстия: d — диаметр дюбеля + 0,2 мм.
- Расстояние от угла стены или кромки несущего элемента: не менее 70 мм.
- Отклонение оси отверстия от проектного: ±5,0 мм.
Перехлёст гидроизоляции
Эти допуски применяют при креплении дренажной трубы к фундаменту или стене. Кроме того, та же таблица 7.6 устанавливает перехлёст полотнищ диффузионной ветроводозащитной плёнки и пароизоляции — от 100 мм. Для узла под воротами это означает, что гидроизоляция должна перекрывать место прохода трубы не менее чем на 100 мм в каждую сторону. Особенно важно соблюдать точность при установке ворот с автоматическим приводом — перекос может вызвать заклинивание. О требованиях безопасности автоматических ворот читайте в статье Безопасность автоматических ворот: фотоэлементы и требования ТР ТС.
Типы дренажа: линейный или пластовый?
СП 45.13330.2017 (пункт 5.5) различает два типа дренажа, применимых под воротами:
| Параметр | Линейный дренаж | Пластовый дренаж |
|---|---|---|
| Область применения | Осушение грунтов путём отбора подземных вод | Отбор подземных вод в период строительства со всей площади котлована |
| Коэффициент фильтрации грунта | Не ограничен (применяется при любом k) | Менее 2 м/сут, а также обводнённое трещиноватое скальное основание |
| Конструкция | Перфорированные трубы с песчано-гравийной (щебеночной) обсыпкой | Отбор воды со всей площади (обычно через слой щебня и дренажные трубы) |
| Отвод воды | В зумпфы, оборудованные погружными насосами | В зумпфы или насосы (временный режим) |
Под воротами чаще применяют линейный дренаж — он работает постоянно и не требует заглубления на всю площадь. Пластовый дренаж оправдан при высоком УГВ и слабопроницаемых грунтах (k < 2 м/сут) на этапе строительства, но после завершения работ его обычно отключают.
Срок службы узла: на что ориентироваться?
ГОСТ 27751-2014, который для зданий массового строительства (жилых, общественных, производственных) устанавливает расчётный срок службы не менее 50 лет. Дренажная труба под воротами — элемент подземной инфраструктуры, поэтому её ресурс должен быть сопоставим. При условии правильной антикоррозионной защиты (цинкование или усиленная изоляция) и качественного монтажа с соблюдением допусков стальная труба прослужит весь период эксплуатации здания.
