После дождя вдоль забора стоит вода, столбы неделями мокнут у основания. Норма прямо называет порог, после которого это уже не «просто лужа», а сигнал к дренажу.
Когда вода у забора переходит в подтопление
СП 22.13330.2016, пункт 11.17, требует предусматривать дренирование грунтового массива, если расчётный уровень подземных вод расположен выше пола подземного сооружения или ниже него менее чем на 0,5 м. Для забора на ленточном или столбчатом фундаменте это ориентир: если вода после дождей стоит у подошвы фундамента ближе 0,5 м, пора выбирать схему водоотвода.
Дренаж — не единственный способ защиты котлована или траншеи. СП 45.13330.2017, пункт 5.2, перечисляет и другие варианты: скважинный водозабор, иглофильтровый способ, лучевой водозабор, открытый водоотлив. Дренаж выбирают, когда нужен постоянный, а не разовый отвод воды.

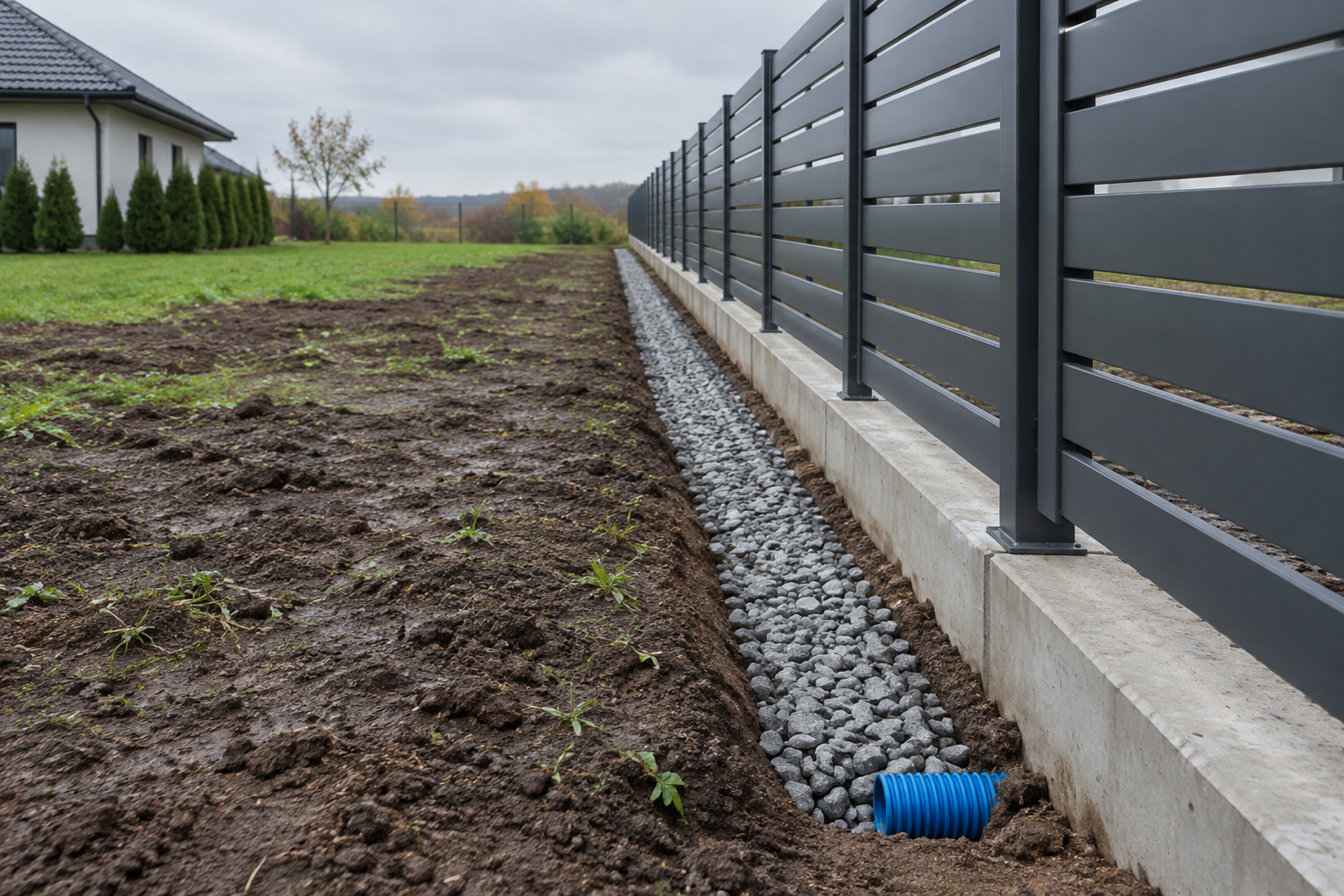

Вариант А: трубчатый дренаж вдоль линии забора
СП 22.13330.2016, пункт 11.20: трубчатый дренаж применяют в грунтах с коэффициентом фильтрации 2 м/сут и более. При меньшем коэффициенте его тоже используют — но только при строительном водопонижении и если эффективность доказана опытным путём.
Уклоны и материалы труб
Пункт 11.24 задаёт минимальный уклон: для труб диаметром до 150 мм — 0,005, для труб диаметром более 200 мм — 0,003. При меньшем уклоне вода течёт медленно, и трубу заиливает. Пункт 11.25 допускает хризотилцементные, керамические, бетонные, железобетонные, чугунные и пластмассовые трубы; в агрессивных водах — только пластмассовые, керамические и чугунные.
Глубина и риски
Пункт 11.26 требует закладывать дренажные трубы ниже расчётной глубины промерзания грунта и вести работы в осушенных грунтах. Если труба ляжет выше этой глубины, зимой в ней замёрзнет вода и систему разорвёт. Подобрать материал столбов, которые будут стоять рядом с трубчатым дренажем, поможет статья «Столбы для забора: бутование щебнем — когда подходит».
Вариант Б: пристенный дренаж под фундаментом забора
СП 22.13330.2016, пункт 11.29: пристенный дренаж — конструктивная часть пластового дренажа, устраивается по внешней боковой поверхности подземной части сооружения в слабопроницаемых и слоистых грунтах, если постоянного горизонта подземных вод в уровне подземной части нет. Для забора на ленточном фундаменте это работающая схема там, где трубчатый дренаж неэффективен из-за низкого коэффициента фильтрации.
Порядок работ
СП 45.13330.2017, пункт 5.49, задаёт последовательность: земляные работы начинают со сбросных участков и продвигаются к более высоким отметкам, а укладку труб и фильтрующих материалов — с водораздельных участков в сторону сброса или насоса, чтобы по дренажу не пошла неосветлённая вода. Засыпку закрытого дренажа выполняют по правилам ППР (пункт 7.19). Если фундамент забора уже нагружен и требует армирования вокруг столбов, смотрите статью «Столбы для забора: армирование бетона вокруг столба. Зачем, когда и как».
Выбираем между трубчатым и пристенным дренажом
СП 22.13330.2016, пункт 11.16, делит все дренажи на общие (головной, береговой, отсечной, систематический) и локальные (кольцевой, пристенный, пластовый). Трубчатый дренаж относится к линейным решениям и требует проточного грунта, пристенный — работает там, где вода стоит локально, у самой конструкции.
Водоотвод важен даже на этапе хранения материалов: СП 70.13330.2012, пункт 7.1.3, требует, чтобы открытая площадка для временного хранения лёгких ограждающих конструкций в заводской упаковке была обустроена с уклоном в сторону дренажа и отвода талых вод. Это правило одинаково применимо и к складу металла, и к готовому забору в грунте.
Дополнительная защита металла в зоне дренажа
Даже при правильно устроенном дренаже столбы и каркас забора периодически контактируют с влагой — капиллярный подсос, брызги при дожде, конденсат. ГОСТ 9.307-2021, пункт 4.5.1, требует, чтобы горячее цинковое покрытие при внешнем осмотре было сплошным, гладким или шероховатым, цветом от серебристо-блестящего до матового тёмно-серого.
Пункт 4.5.3 отдельно указывает, что не является дефектом покрытия: крупинки гартцинка диаметром не более 2 мм, рябизна поверхности, светло-серые пятна, цвета побежалости, следы захвата подъёмными приспособлениями без разрушения покрытия до металла. Это стоит знать при приёмке готового ограждения, чтобы не браковать нормальную оцинковку. Толщина самого металла тоже влияет на срок службы во влажной зоне — разбор в статье «Толщина металла для забора: когда 1.5 мм мало».
Сравнение вариантов дренажа
| Параметр | Вариант А: трубчатый дренаж | Вариант Б: пристенный дренаж |
|---|---|---|
| Условия применения | Проточные грунты вдоль линии забора | Слабопроницаемые, слоистые грунты у конструкции |
| Коэффициент фильтрации | От 2 м/сут (меньше — только при водопонижении) | Не нормирован отдельно, часть пластового дренажа |
| Минимальный уклон труб | 0,005 (до 150 мм), 0,003 (более 200 мм) | Задаётся проектом по месту |
| Материалы труб | Хризотилцементные, керамические, бетонные, пластмассовые | Те же, с учётом прилегания к стене конструкции |
| Типичный риск | Заиливание при недостаточном уклоне | Ошибка направления работ при засыпке по ППР |
Оба варианта законны и опираются на один свод правил — выбор зависит от грунта на конкретном участке и от того, что проще устроить именно у вас: линию труб вдоль забора или защиту по периметру фундамента. Если контакта с водой избежать не удаётся совсем, стоит взвесить и материал самих столбов — об этом статья «Столбы для забора из нержавейки: когда оправдано».
