После сильного шквалистого ветра сплошной забор из профнастила лежит на земле вместе со столбами, а решётчатый евроштакетник рядом стоит целый. Причина не в качестве металла, а в том, как ветер обтекает полотно.
Почему ветер — главный враг сплошного забора
ГОСТ 24045-2016, пункт 3.5, определяет стеновые профили как гофрированные профили, образующие сплошные поверхности стен и перегородок и воспринимающие преимущественно ветровые нагрузки, передавая их на каркас. Профнастил на заборе работает по тому же принципу: сплошное полотно ловит весь напор ветра и передаёт нагрузку на столбы и фундамент.

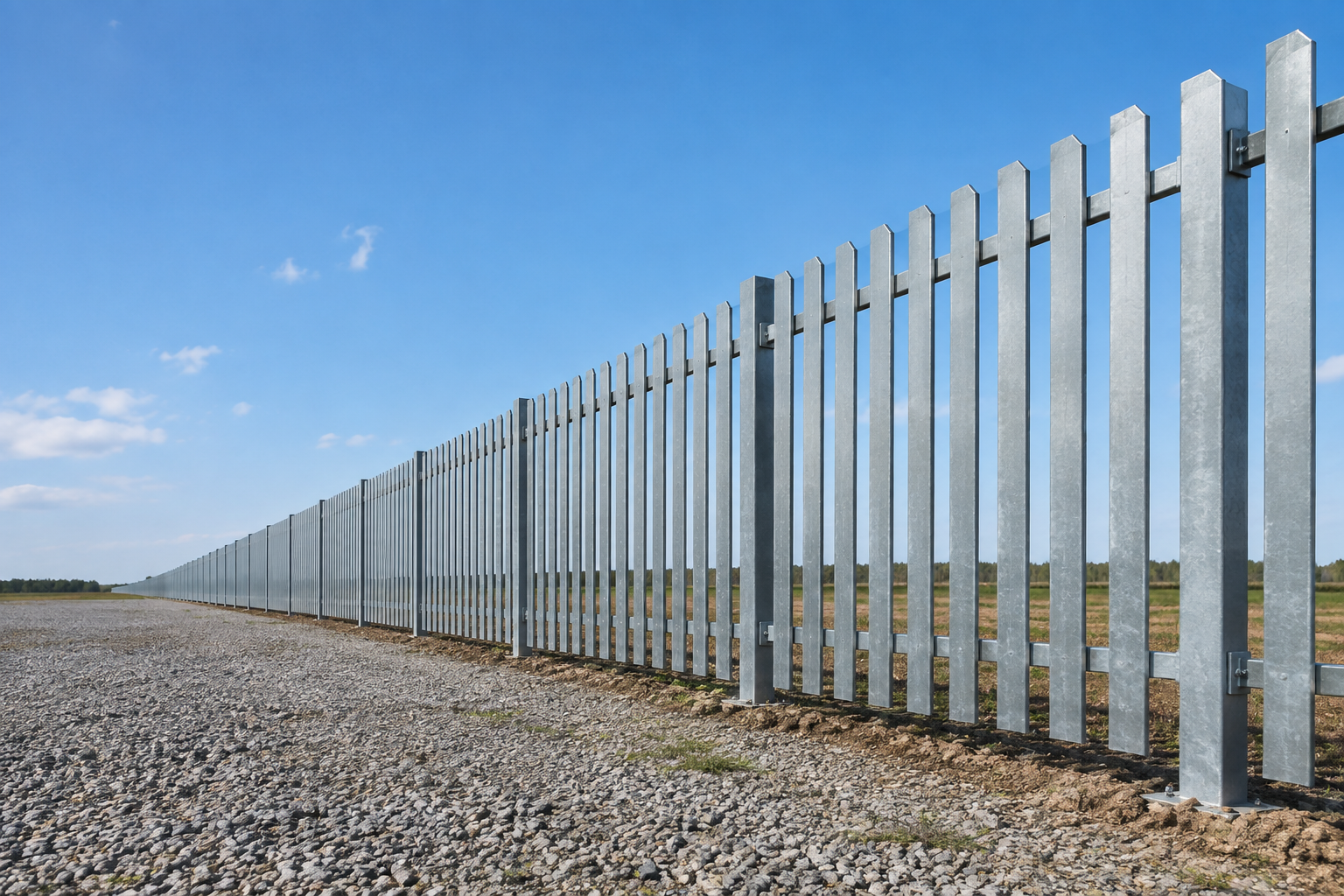

ГОСТ Р 57278-2016, пункт 6.4.1, делит полотно основного ограждения по исполнению на просматриваемое или глухое, сплошное или секционное, жёсткое или гибкое. Евроштакетник — просматриваемое ограждение: между ламелями остаются щели, через которые часть ветрового потока проходит насквозь, не создавая избыточного давления на конструкцию.
Расчёт ветровой нагрузки по СП 20.13330.2016
СП 20.13330.2016, пункт 11.1.3, задаёт формулу расчёта нормативного значения средней составляющей основной ветровой нагрузки: wm = w0 k(ze) c, где w0 — нормативное ветровое давление, k — коэффициент по высоте, c — аэродинамический коэффициент. Пункт 11.1.4 уточняет, что значение w0 принимается по таблице 11.1 в зависимости от ветрового района.
Именно коэффициент c и делает разницу между материалами: для сплошной поверхности он выше, чем для решётчатой конструкции, где часть потока проходит сквозь просветы. Приложение М, пункт М.2, добавляет: пульсационные ветровые нагрузки имеют случайную природу и должны учитываться по статистическим характеристикам скорости ветра в наиболее неблагоприятных точках приложения. Подробный расчёт по этому своду с примерами для разных регионов — в статье «Ветровая нагрузка на забор: расчёт по СП 20.13330.2016, выбор столбов под регион».
Сравнение конструкций: масса и парусность профнастила
ГОСТ 24045-2016, пункт 4.5, задаёт угол между полками и стенками гофров профнастила — не менее 95° и не более 130-135°. Такая геометрия создаёт жёсткую сплошную плоскость, которая целиком работает на парусность. Пункт 5.1.1 требует изготавливать профили без покрытий из рулонной оцинкованной стали с нормированной толщиной цинка, а примечание к приложению Б фиксирует массу покрытия — 414 г на 1 м² с двух сторон листа.
- Сплошная плоскость: весь лист профнастила принимает ветровую нагрузку без просветов.
- Масса цинка: 414 г/м² добавляет вес конструкции, который также давит на крепёж.
- Жёсткий угол гофра: 95-135° делает лист устойчивым к изгибу, но не снижает парусность.
Требования к фундаменту и столбам для разных типов ограждений
ГОСТ Р 57278-2016, пункт 6.2.5, прямо требует: фундамент ограждения должен быть устойчив к колебаниям при ветровых нагрузках, чтобы не провоцировать ложные срабатывания технических средств охраны периметра. Пункт 6.2.2 нормирует минимальные параметры ленточного фундамента — высота над уровнем грунта не менее 0,5 м, заглубление в грунт не менее 0,5 м.

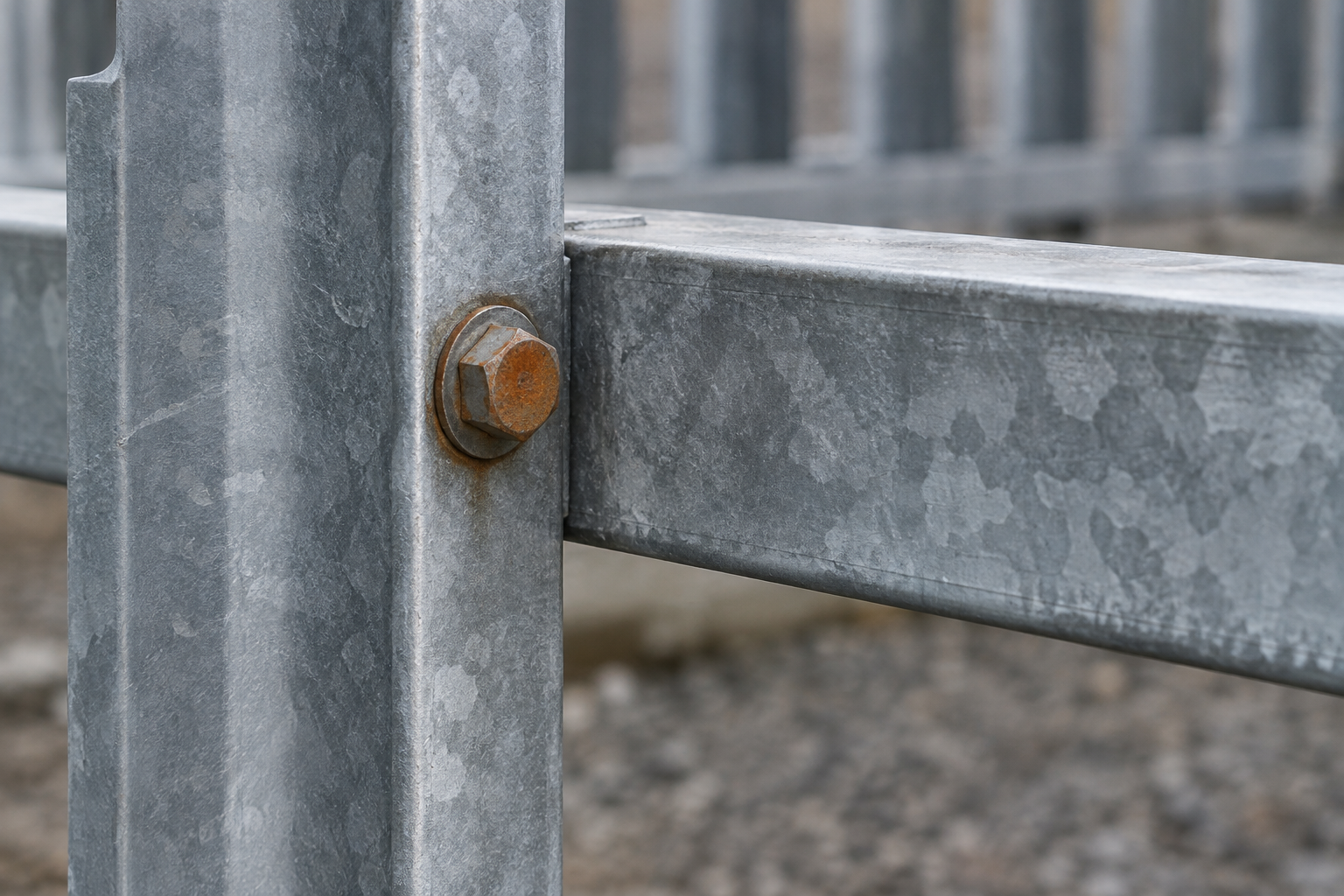

Для сплошного полотна эти минимумы часто приходится увеличивать, потому что парусность растёт вместе с площадью поверхности. Для просматриваемого евроштакетника базовых требований обычно достаточно. При этом ГОСТ 24045-2016, пункт 6.5, напоминает про контроль качества: если при повторной проверке хотя бы один профиль не соответствует стандарту, партию подвергают поштучной приёмке — это касается и допусков по длине листа из ГОСТ 14918-2020, пункт 5.6. Как крепить ламели евроштакетника на профильную трубу, показано в статье «Забор из профильной трубы с евроштакетником: как крепить», а детальный расчёт нагрузки на опоры — в материале «Столбы для забора: расчёт ветровой нагрузки».
Ограничения по оцинковке и толщине металла
ГОСТ 9.307-2021, пункт 4.1.6, не рекомендует цинковать изделия с толщиной стенки менее 2 мм — из-за возможных деформаций и невозможности гарантировать толщину покрытия. Профнастил на заборе часто тоньше этого порога, что ограничивает вариант с горячим цинкованием готового изделия. Евроштакетник обычно изготавливают толще, поэтому у него больше пространства для выбора защитного покрытия. Сравнение толщины цинка на готовом профнастиле — в статье «Оцинкованный профнастил: толщина цинкового покрытия».
Итог по несущим конструкциям
Важно. при равной высоте ограждения решётчатая конструкция снижает ветровую нагрузку на опоры за счёт меньшего аэродинамического коэффициента c в формуле СП 20.13330.2016 — это позволяет закладывать более лёгкие столбы и экономить на металле опор без нарушения норм фундамента.
Сравнение параметров
| Параметр | Евроштакетник | Профнастил |
|---|---|---|
| Тип ограждения | Просматриваемое, секционное | Глухое, сплошное |
| Аэродинамический коэффициент c | Ниже за счёт просветов между ламелями | Выше, сплошная плоскость без продувки |
| Масса покрытия | Зависит от толщины ламели | 414 г/м² цинка с двух сторон |
| Минимальный фундамент по ГОСТ Р 57278 | 0,5 м над грунтом, 0,5 м заглубление | 0,5 м, но часто увеличивают из-за парусности |
| Цинкование готового изделия | Возможно при толщине от 2 мм | Ограничено тонким металлом листа |
