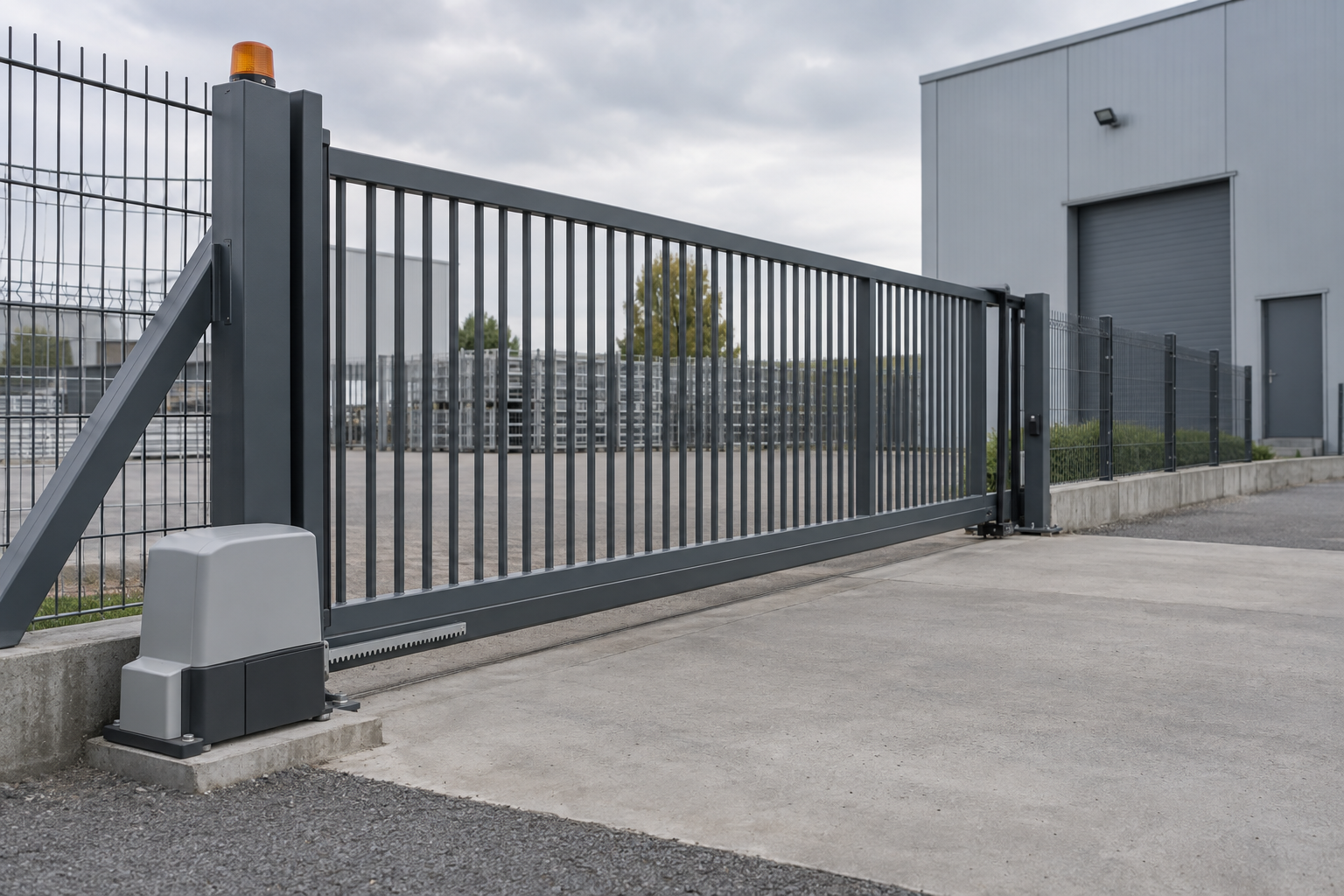

В таблице 2 ГОСТ 31174-2017 для распашных ворот стоит 20 000 циклов открывания и закрывания. Для рулонных роллетных ворот в той же таблице — 10 000. Разница в два раза только по ресурсу, при одинаковом на вид полотне. Именно здесь начинается разговор о цене автоматики, а не в прайсе на блок привода.
Бытовое представление простое: есть привод, есть пульт, сложили два ценника и получили стоимость автоматики. Норма устроена иначе. Автоматика — часть конструкции ворот, у которой есть ресурс в циклах, время цикла, усилие ручного резерва и требования безопасности.
«Купил привод — автоматика готова»: где ломается эта логика
Пункт 7.4 ГОСТ 31174-2017 говорит прямо: при комплектации изделий электрическими механизмами, приборами и устройствами автоматики они должны соответствовать требованиям технического регламента. Автоматика — не аксессуар, который докупают отдельно и прикручивают к готовому полотну.

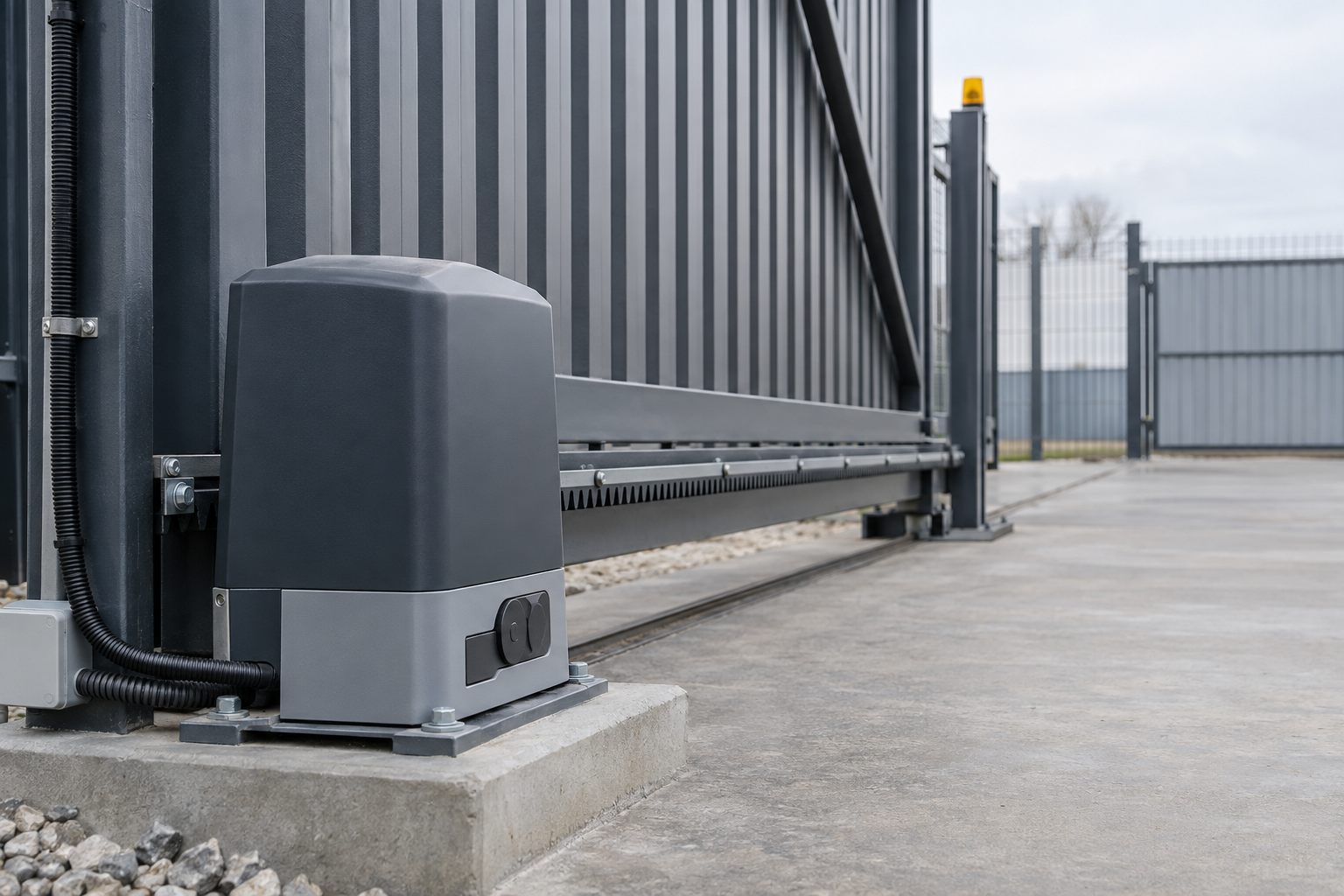

Дальше вступает пункт 5.1.14: при комплектации ворот электрическими механизмами, приборами и устройствами автоматики конструкция ворот должна предусматривать площадки и крепежные элементы для их установки. Площадки и крепёж закладываются на этапе изготовления полотна и рамы.
Главное. цена автоматики формируется дважды — сначала в металле ворот (площадки, крепёж, закладные), потом в самом приводе. Второй платёж без первого часто оказывается бесполезным.
Ресурс в циклах: почему распашные и скоростные ворота стоят по-разному
Таблица 2 ГОСТ 31174-2017 задаёт базовые эксплуатационные характеристики ворот, и ресурс в ней измеряется числом циклов «открывания/закрывания»:
- Распашные: не менее 20 000 циклов.
- Сдвижные: не менее 20 000 циклов.
- Подъёмно-секционные: не менее 25 000 циклов.
- Рулонные роллетные: не менее 10 000 циклов.
Пункт 5.1.15 формулирует то же требование как свойство: ворота должны быть надежными в эксплуатации и выдерживать количество циклов «открывания/закрывания» без разрушений и нарушений работоспособности не менее указанного. Для скоростных конструкций в норме заложены другие величины — 1 500 000 и 3 000 000 циклов.
10 000 циклов для роллетных ворот и 3 000 000 для скоростных — это не «одинаковые приводы с разной наценкой». Это разные механизмы, разные редукторы, разные материалы узлов трения. Привод на 10 000 циклов физически не отработает 3 000 000, и наоборот: скоростной механизм на бытовых воротах означает оплату ресурса, который вы не выберете.
Для сдвижных ворот ресурс связан с тем, как собрана рама и направляющая: перекос полотна съедает циклы быстрее износа редуктора. Подробно в материале про автоматику для откатных ворот из профильной трубы.
Сколько секунд на цикл: что проверяют на стенде
ГОСТ 24033-2018 описывает методы испытаний на механическую прочность, и время цикла в нём нормируется отдельно от ресурса. Пункт 7.7.1: устройство или привод перемещения полотна воспроизводит циклы открывания и закрывания, испытание проводят при открывании полотна на угол не менее 90°, время полного прохождения одного цикла — не более 10 с.
Пункт 7.9.2 для роллетных ворот даёт другую границу: время полного прохождения одного цикла — не более 30 с. Тридцатисекундный цикл для роллеты — норма, а не медленная работа. Для распашных та же тридцатка означала бы несоответствие.
Почему скорость не берут с потолка
Пункт 4.1.2 ГОСТ 24033-2018: в случае, когда в состав образца входит приводной механизм (например, электропривод закрывания/открывания ворот), необходимую скорость настраивают в соответствии с рекомендациями производителя. Скорость — настраиваемый параметр, привязанный к массе и геометрии конкретного полотна.
Привод с регулируемой скоростью и плавным пуском-остановом стоит дороже фиксированного. Если продавец называет цену, не спросив массу полотна и требуемое время цикла, он называет цену коробки.
Ручное открывание как страховка: что нормируется отдельно
Пункт 7.8 ГОСТ 31174-2017: ворота с ручным управлением (приводом) должны быть оснащены соответствующими устройствами — рукоятки или тяговый шнур (ремень, цепь, трос и т.д.) на внутренней или внешней стороне ворот — для обеспечения их открывания и закрывания. Ручной резерв не опция «для удобства».
Таблица 2 ограничивает усилие ручного открывания и закрывания: не более 150 Н. Для распашных, сдвижных, подъёмно-секционных и рулонных ворот в таблице стоит эта величина. Тяжёлое полотно, которое вручную не сдвинуть, норме не соответствует.
Механизм ручной разблокировки, рукоятка или тяговый шнур, узел расцепления — отдельные детали в комплектации. Для распашных ворот разбор комплектации и усилий дан в статье про автоматику на распашные ворота из профильной трубы.
Безопасность, за которую платят отдельно
Пункт 7.9 ГОСТ 31174-2017: ворота, работающие на силе тяжести или с помощью механизма автоматического закрывания, не должны приводить к придавливанию или затягиванию человека. Пункт 7.7 добавляет: конструкция вертикально движущихся ворот должна обеспечивать остановку движения полотна ворот в любом положении при нормальной эксплуатации, неуправляемое движение полотна не допускается.
Остановка в любом положении — это концевые выключатели, энкодер, тормоз. Защита от придавливания — фотоэлементы, кромочная защита. Всё это отдельные позиции в спецификации и отдельные строки в счёте.
Механика, которая тоже стоит денег
Пункт 7.10 ГОСТ 31174-2017 задаёт соотношение: исходный диаметр шкивов и барабанов тросов должен быть равен диаметру троса, умноженному на 20. Отклонения допускаются только в случае наличия сертификата производителя троса, подтверждающего, что меньший диаметр не будет оказывать влияние на прочность или срок службы ворот.
Множитель 20 — расчёт на усталость троса при многократном перегибе. Уменьшить барабан значит сэкономить металл и потерять ресурс. В цене подъёмных механизмов этот узел виден плохо, а в циклах — хорошо. Требования безопасности разобраны в материале про фотоэлементы и требования ТР ТС.
Что назвать продавцу, чтобы услышать реальную цену
Цена появляется только после того, как названы параметры конструкции:
- Тип полотна: распашное, сдвижное, подъёмно-секционное или рулонное роллетное — от этого зависит базовый ресурс по таблице 2.
- Масса и геометрия: по ним считают привод и настраивают скорость по пункту 4.1.2 ГОСТ 24033-2018.
- Требуемый ресурс: бытовые 20 000 или 25 000 циклов против 1 500 000 и 3 000 000 для скоростных конструкций.
- Допустимое время цикла: до 10 с по пункту 7.7.1 или до 30 с по пункту 7.9.2 для роллетных ворот.
- Ручной резерв: рукоятка или тяговый шнур с усилием не более 150 Н по таблице 2.
- Устройства безопасности: остановка полотна в любом положении и защита от придавливания по пунктам 7.7 и 7.9.
Отдельно про размеры. Пункт 7.9.1 ГОСТ 24033-2018: испытания на надежность (безотказность) роллетных рулонных ворот проводят на образцах размерами (высота x ширина) не менее 2000 x 1800 мм. Названный ресурс роллеты относится к образцу такого размера.
| Как думают | Как в норме | Документ и пункт |
|---|---|---|
| Автоматика — это блок привода и пульт, покупается отдельно | Электрические механизмы и устройства автоматики должны соответствовать требованиям технического регламента | ГОСТ 31174-2017, пункт 7.4 |
| Автоматику можно поставить на любые готовые ворота | Конструкция ворот должна предусматривать площадки и крепежные элементы для установки механизмов | ГОСТ 31174-2017, пункт 5.1.14 |
| Ресурс у всех бытовых приводов примерно одинаковый | Ресурс задан в циклах: 20 000 для распашных и сдвижных, 25 000 для подъёмно-секционных, 10 000 для рулонных | ГОСТ 31174-2017, таблица 2 |
| Чем быстрее открываются ворота, тем лучше | Время полного цикла — не более 10 с при открывании на угол не менее 90°; для роллетных — не более 30 с | ГОСТ 24033-2018, пункты 7.7.1 и 7.9.2 |
| Ручное открывание — деталь необязательная | Ворота с ручным управлением должны быть оснащены рукояткой или тяговым шнуром; усилие ручного открывания — не более 150 Н | ГОСТ 31174-2017, пункты 7.8 и таблица 2 |
| Безопасность — это отдельная сигнальная лампа | Ворота не должны приводить к придавливанию или затягиванию человека; остановка полотна обязательна в любом положении | ГОСТ 31174-2017, пункты 7.9 и 7.7 |
Если в комплект входит автоматика для калитки, набор параметров тот же — тип полотна, масса, ресурс, устройства безопасности. Разбор комплектации есть в статье про автоматическую калитку из профильной трубы.
