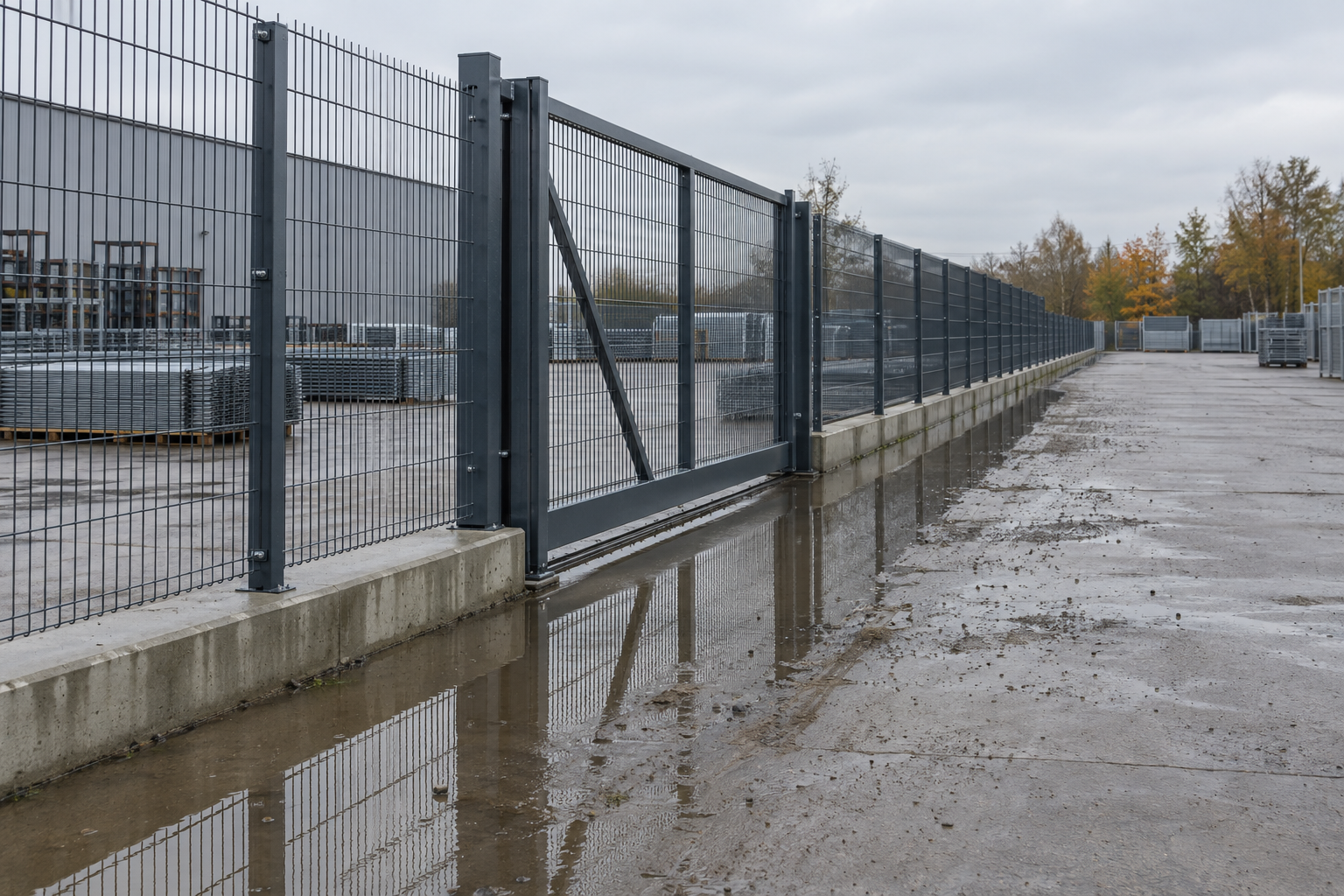

Продольный уклон 0,005 для дренажной трубы диаметром до 150 мм — это 5 мм на метр. Если уклон не выдержан, вода в трубе стоит, взвесь оседает, просвет зарастает. Стоячая вода вдоль линии столбов после дождя — это чаще всего не про сам забор, а про то, что поверхностные воды не перехвачены и не отведены.
Спорят обычно так: одна сторона ссылается на СП 45.13330.2017, вторая на СП 22.13330.2016. Оба документа правы, потому что говорят о разных периодах жизни участка.

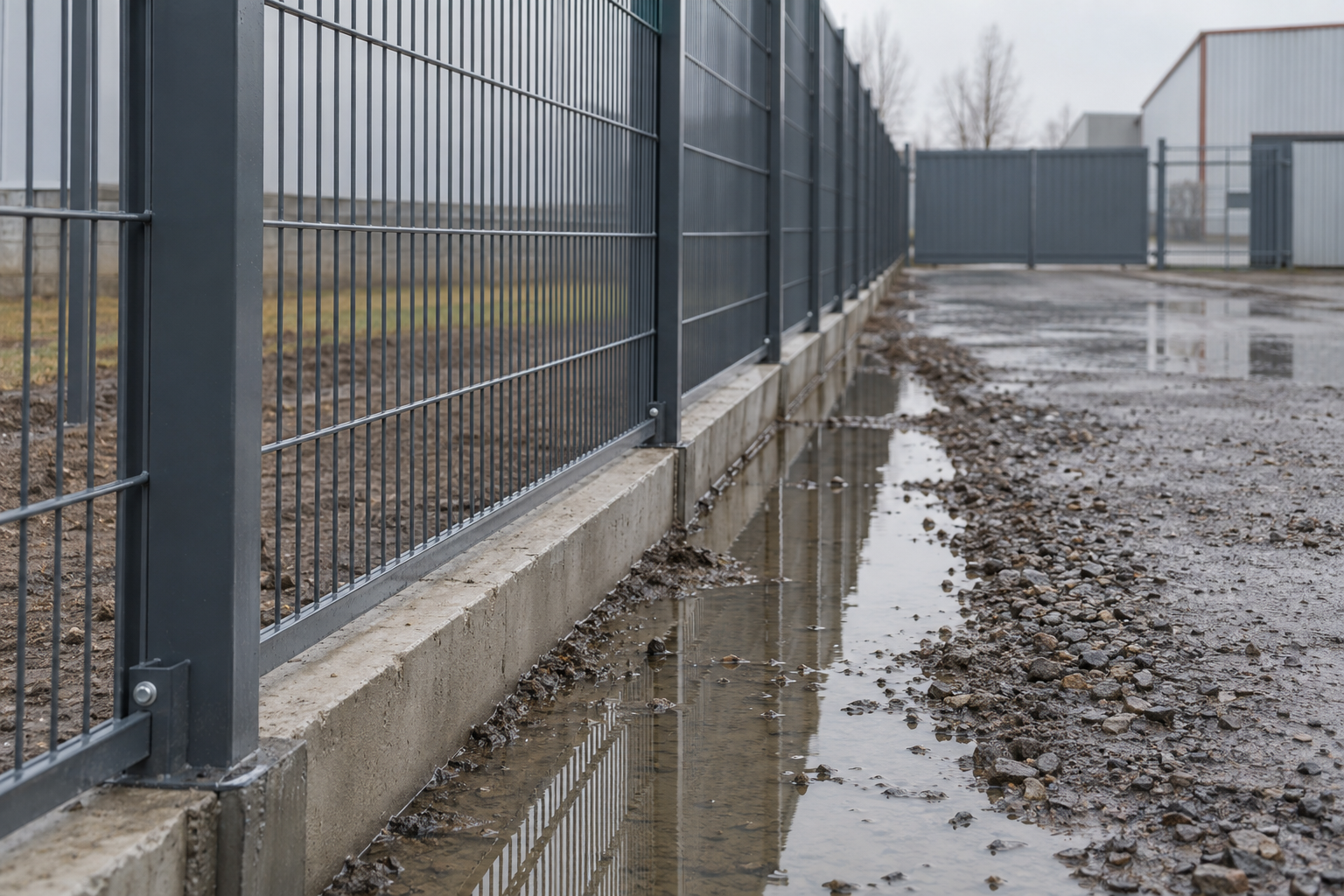

Что происходит с водой вдоль линии забора без водоотвода
После дождя вода скапливается с верховой стороны участка и идёт по уклону вниз, к линии столбов. Если на пути нет канавы, обвалования или кавальера, поток упирается в грунт вдоль забора и остаётся там. Грунт насыщается, несущая способность падает, столб теряет боковой отпор. Перекос линии начинается именно с таких участков.
СП 45.13330.2017, пункт 5.47, перечисление а, требует с верховой стороны выемок для перехвата потока поверхностных вод использовать кавальеры и резервы, устраиваемые сплошным контуром, а также постоянные водосборные и водоотводящие сооружения или временные канавы и обвалования. Канавы, в случае необходимости, могут иметь защитные крепления от размыва или фильтрационных утечек.
Слово здесь — сплошным контуром. Разрыв означает, что вода находит щель и уходит именно туда, где стоит забор. Если столбы уже повело, восстановить геометрию сложнее, чем не допустить переувлажнения: о том, как выставить их заново, читайте в материале Столбы для забора: как выставить по линии.
Первый документ: СП 45.13330.2017 про строительный водоотвод
Этот свод правил описывает работы периода строительства. Его задача — не дать поверхностным водам и верховодке размывать выемки.
Кавальеры с низовой стороны
Пункт 5.47, перечисление б: кавальеры с низовой стороны выемок отсыпать с разрывом, преимущественно в пониженных местах, но не реже чем через каждые 50 м; ширина разрывов по низу должна быть не менее 3 м. Разрыв — это организованный сброс, а не дефект отсыпки.
Банкет между выемкой и канавой
Пункт 5.47, перечисление г: при расположении нагорных и водоотводящих канав в непосредственной близости от линейных выемок между выемкой и канавой выполняют банкет с уклоном его поверхности 0,02 — 0,04 в сторону нагорной канавы. Банкет — разделительная полоса, которая не даёт воде из канавы вернуться к выемке.
Коротко. требования СП 45.13330.2017 перехватывают поток на период работ, но сами по себе не создают постоянного понижения уровня подземных вод.
Второй документ: СП 22.13330.2016 про постоянный дренаж
Здесь речь о сооружении, которое работает годами. Пункт 11.18: при проектировании дренажей следует учитывать, что отметка пониженного уровня подземных вод должна быть не менее чем на 0,5 м ниже полов подвалов, технических подполий, коммуникационных каналов и других подземных сооружений.
Уклон, без которого труба не работает
Пункт 11.24: продольные уклоны дренажей должны обеспечивать скорость воды в трубах, при которой не происходит их заиливание. Для дренажных труб диаметром до 150 мм минимальный уклон следует принимать равным 0,005, для труб диаметром более 200 мм — 0,003.
Глубина заложения
Пункт 11.26: работы по устройству дренажей должны выполняться в осушенных грунтах. Дренажные трубы следует закладывать ниже расчётной глубины промерзания грунта. Мелкая труба зимой работает как ледник, а не как дренаж.
| Что регулирует | СП 45.13330.2017 | СП 22.13330.2016 | Что это значит для линии забора |
|---|---|---|---|
| Период действия | Строительный период | Постоянная эксплуатация | Строительный водоотвод снимают, постоянный дренаж остаётся |
| Перехват поверхностных вод | Кавальеры, резервы, канавы, обвалования (п. 5.47) | Не является предметом раздела о дренажах | Верховодку ловят до того, как она дойдёт до столбов |
| Понижение уровня подземных вод | Не нормирует отметку понижения | Не менее 0,5 м ниже полов подвалов (п. 11.18) | Вода не подпирает грунт вдоль линии столбов |
| Уклоны | Уклон банкета 0,02 — 0,04 в сторону канавы (п. 5.47) | 0,005 для труб до 150 мм, 0,003 для труб более 200 мм (п. 11.24) | Без уклона труба заиливается и вода стоит |
| Глубина заложения | Определяется производством земляных работ | Ниже расчётной глубины промерзания (п. 11.26) | Мелкий дренаж зимой не работает |
| Материалы | Крепления канав от размыва и фильтрационных утечек (п. 5.47) | Хризотилцементные, керамические, бетонные, железобетонные, чугунные, пластмассовые трубы (п. 11.25) | В агрессивных водах — пластмассовые, керамические, чугунные |
Почему оба правы и как они делят задачу
СП 45.13330.2017 закрывает строительный период и перехват верховодки. СП 22.13330.2016 — постоянную эксплуатацию и понижение уровня подземных вод. Первый заканчивается вместе с работами, второй действует весь срок службы.
Типичная ошибка: застройщик выполнил только строительное требование. Отсыпал кавальер, прокопал временную канаву, работы закончил, канаву заровнял. Постоянного дренажа нет, и вода снова собирается вдоль линии забора.
Отдельный случай — закрытый беструбчатый дренаж (траншеи, заполненные фильтрующим материалом). Пункт 11.19 допускает его только для кратковременной эксплуатации — на оползневых склонах в период стабилизации или в котлованах на период строительства. Траншея с щебнем вдоль забора — не постоянное решение.
Если столб уже выдавило или повело, вопрос переходит из проектного в ремонтный: Как заменить покосившийся столб забора.
Что делать, если дренажа нет: конструкции и уклоны
Пункт 11.28: пластовый дренаж следует предусматривать двухслойным в глинистых грунтах или пылеватых песках и однослойным — в скальных или полускальных грунтах. Минимальная толщина нижнего песчаного слоя должна составлять 100 мм, а верхнего гравийного (щебеночного) — 150 мм.
Пункт 11.29: пристенный дренаж устраивают по внешней боковой поверхности подземной части сооружения в слабопроницаемых и слоистых грунтах при отсутствии постоянного горизонта подземных вод. Толщина — не менее 0,3 м из песка с коэффициентом фильтрации не менее 5 м/сут, либо из дренажных рулонных материалов. Воды отводятся в пластовый дренаж.
Пункт 11.27: для обеспечения водозахватной способности трубчатых дренажей и дренажных галерей следует предусматривать их обсыпку из дренирующих материалов — щебня, гравия, песка или их смесей. Состав, число слоёв и толщину подбирают по типу фильтра и составу грунта.
- Перехват: канава или обвалование с верховой стороны, сплошным контуром, без разрывов у столбов.
- Труба: диаметр до 150 мм — уклон не менее 0,005, диаметр более 200 мм — не менее 0,003.
- Обсыпка: щебень, гравий, песок или их смеси, число слоёв по составу грунта.
- Пластовый дренаж: в глинистых грунтах два слоя — песок 100 мм, гравий или щебень 150 мм.
- Пристенный дренаж: песок толщиной не менее 0,3 м с коэффициентом фильтрации не менее 5 м/сут.
Материал трубы выбирают под воду. Пункт 11.25: трубчатый дренаж следует проектировать из хризотилцементных (в большинстве случаев), керамических, бетонных, железобетонных, чугунных и пластмассовых труб. В агрессивных водах следует применять пластмассовые, керамические и чугунные трубы. Металл ограждения в мокром грунте живёт по своим правилам — разбор в статье Тонкий оцинкованный или толстый чёрный металл: что дольше стоит?.
Как проверить проект и не получить стоячую воду у забора
Проверка идёт по двум документам сразу: строительный водоотвод и постоянный дренаж.
- Перехват верховодки: есть ли канавы, обвалования или кавальеры с верховой стороны, идут ли они сплошным контуром.
- Разрывы в низовой стороне: не реже чем через каждые 50 м, шириной по низу не менее 3 м.
- Банкет: между выемкой и нагорной канавой, с уклоном поверхности 0,02 — 0,04 в сторону канавы.
- Постоянный дренаж: ниже расчётной глубины промерзания и с проектным уклоном для труб.
- Обсыпка и материалы: чем обсыпаны трубы и из какого материала они сами.
- Порядок работ: земляные работы начинают со сбросных участков с продвижением в сторону более высоких отметок, а укладку труб и фильтрующих материалов — с водораздельных участков в сторону сброса или насосной установки.
Пункт 5.49 объясняет, зачем такой порядок: чтобы исключить пропуск по дренажу неосветленных вод. Если начать с верхней точки, мутная вода пойдёт по уже уложенной трубе и забьёт её.
Про обратную засыпку. Пункт 7.18: насыпи высотой не более 4 м и обратную засыпку траншей, на которые не передаются дополнительные нагрузки (кроме собственного веса грунта), можно выполнять без уплотнения грунта, но с превышением высоты в зависимости от её толщины на 3 — 5% выполняемых насыпей из песчаных, и 6 — 10% — из глинистых грунтов или с отсыпкой по трассе траншеи валика, высоту которого следует принять по аналогии с выше приведенной для насыпи. Валик по трассе — запас на осадку, иначе через сезон над траншеей образуется ложбина, по которой снова пойдёт вода.
Приёмку работ по водоотводу фиксируйте документами, как это устроено на объектах предприятий: Забор для предприятия: акт приёмки и гарантия.
