Проект въездной группы: ворота, калитка, освещение, камеры

Класс ответственности КС-3 даёт коэффициент 1,1, КС-2 — 1,0, КС-1 — 0,8. Эти три числа определяют запас в расчёте стоек ворот и калитки. Назначает их не конструктор, а генеральный проектировщик по согласованию с заказчиком в задании на проектирование. Пока этого пункта в документе нет, считать металл рано.

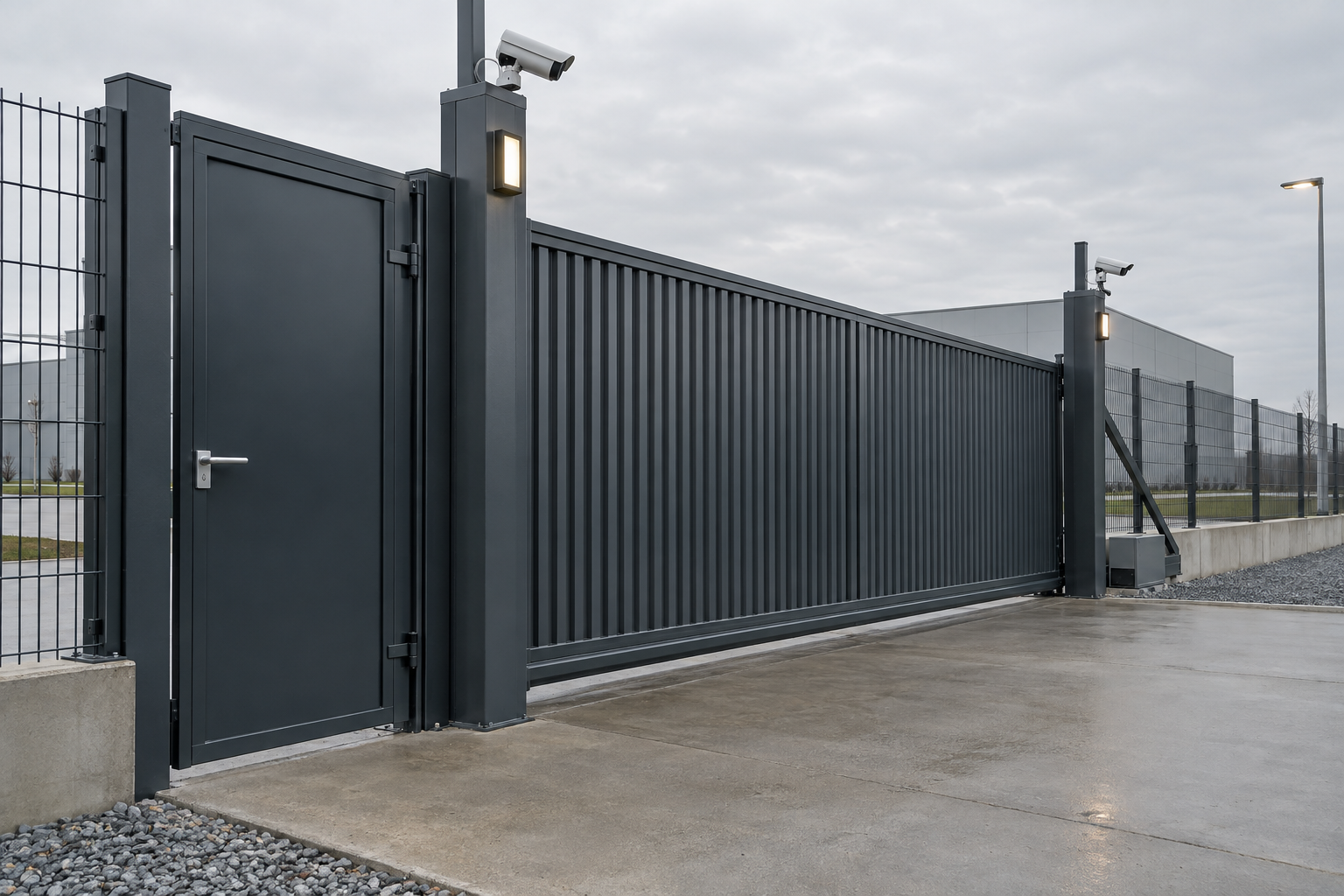

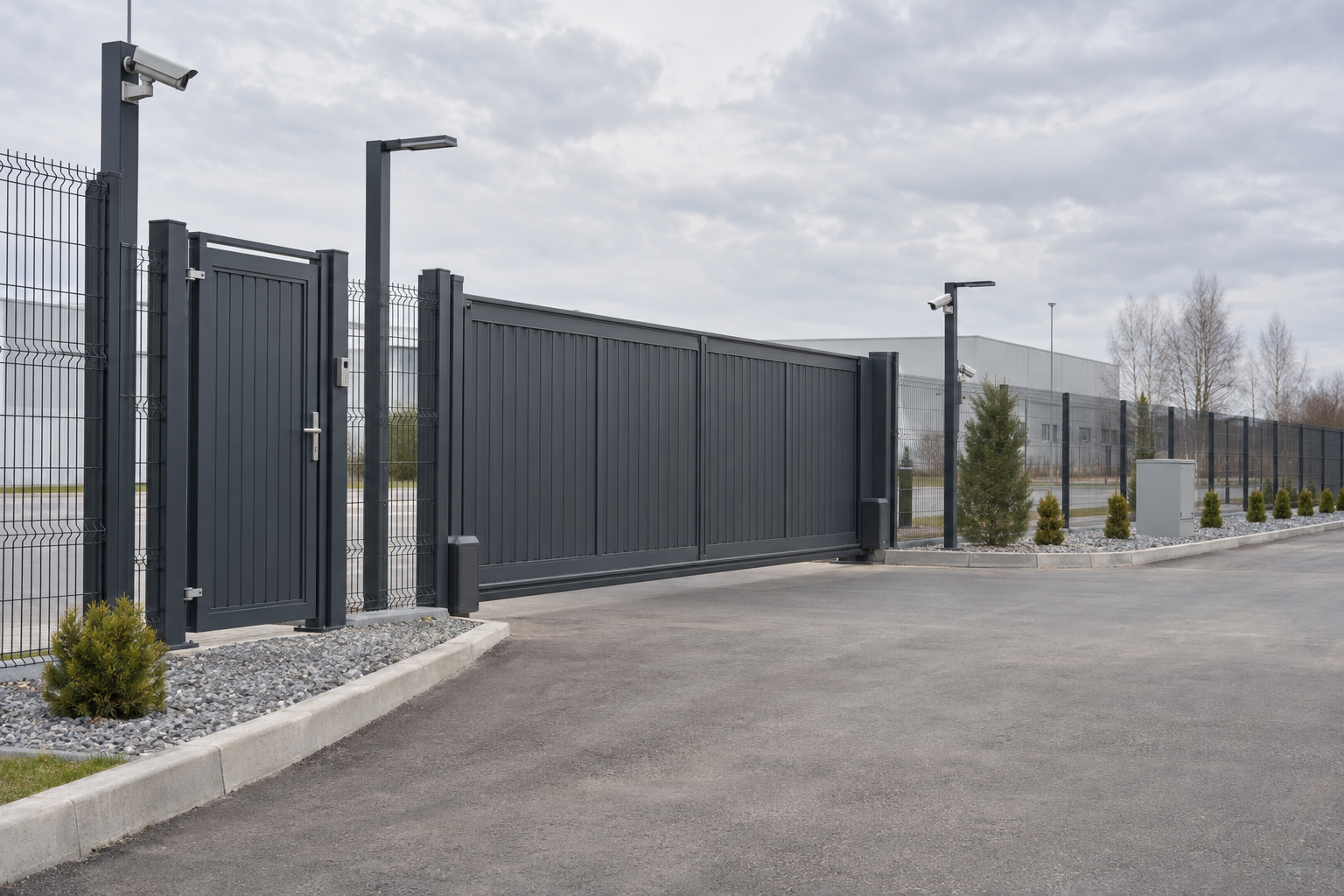

Въездная группа — это ворота, калитка, стойки, освещение и камеры в одном узле. У каждой части свой нормативный документ, и все они стягиваются в один комплект бумаг. Разберём, что должно быть в задании на проектирование и что ломается, если пункт написан иначе.

Задание на проектирование: документ, из которого растёт проект

Пункт 10.2 ГОСТ 27751-2014: класс и уровень ответственности сооружений, а также численные значения коэффициента надежности по ответственности устанавливаются генеральным проектировщиком по согласованию с заказчиком в задании на проектирование, но не ниже тех, которые указаны в таблице 2.

По таблице 2 три уровня. Повышенный КС-3 — 1,1. Нормальный КС-2 — 1,0. Пониженный КС-1 — 0,8. Для промышленной площадки логика тянет к повышенному, для калитки на частном участке — к нормальному или пониженному.

Тот же пункт допускает тонкость: для разных конструктивных элементов сооружений допускается устанавливать различные уровни ответственности и соответственно назначать различные значения коэффициента надежности по ответственности. Несущие стойки ворот и лёгкое заполнение калитки могут считаться по разным коэффициентам. Пример полного проекта, где въездная группа — лишь часть, разобран в материале Ограждение промышленной территории: проект и монтаж.

Что будет, если класса в задании нет

Подрядчик берёт профиль по своему обычному сортаменту, фундамент считает по опыту похожего объекта. Формально расчёт не привязан ни к какому коэффициенту, проверить его нечем.

Сортамент несущего профиля: что писать в заказе

Профиль выбирается по ГОСТ 30245-2003, ГОСТ 8639-82 и ГОСТ 8645-68. Пункт 4.2 ГОСТ 30245-2003: марку стали и категорию поставки указывают в заказе на профили. Без этой строки завод вправе отгрузить то, что есть на складе.

Геометрию нормируют тоже. Предельные отклонения по длине профилей мерной и кратной мерной длины не должны быть более +60,0 мм (пункт 3.8). Местная кривизна профилей в горизонтальной и вертикальной плоскостях не должна превышать 1 мм на 1 м длины профиля (пункт 4.3).

• Марка стали: указывается в заказе вместе с категорией поставки, иначе сортамент не проверить.
• Длина: отклонение по длине профиля не более +60,0 мм.
• Кривизна: не более 1 мм на 1 м длины, в обеих плоскостях.

Как эти параметры превращаются в размеры стоек, разобрано в статье Столбы для калитки и ворот: как выбрать размер трубы и толщину стенки. Решение по калитке меняет раскладку профиля и число стоек, сравнение схем — в материале Ворота с калиткой из профильной трубы: встроенная или отдельная.

Главное. марка стали и категория поставки — это строка в заказе, а не пожелание. Нет строки — нет основания что-то предъявить поставщику.

Труба на стойки и каркас: класс точности по длине

Труба на стойки берётся по ГОСТ 10704-91. Пункт 3.1 делит трубы мерной и кратной длины на два класса точности. I — с обрезкой концов и снятием заусенцев. II — без заторцовки и снятия заусенцев (с порезкой в линии стана). Разница видна при монтаже: под класс II концы обрабатывают на площадке.

Минимальная длина трубы привязана к диаметру:

• Св. 30 до 70 мм: не менее 3 м.
• Св. 70 до 152 мм: не менее 4 м.
• Св. 152 мм: не менее 5 м.

В спецификации заказчик должен увидеть и класс точности, и длину. Если класс не указан, завод отгрузит тот, что дешевле в производстве.

Покрытие: как в проекте прописать контроль цинка

Покрытие принимается по ГОСТ 9.307-2021. Пункт 8.2.1 задаёт правило измерения: за результат измерения толщины покрытия принимают среднее арифметическое значение не менее пяти измерений у краев и в середине контролируемой поверхности одного изделия.

Пункт 7.14 описывает, что происходит при плохом результате: при получении неудовлетворительных результатов контроля толщины и прочности сцепления проводят повторный контроль на удвоенном количестве изделий. При получении неудовлетворительных результатов повторного контроля всю партию оцинкованных изделий бракуют.

В задании должно быть написано, кто контролирует покрытие, по какому числу точек и что считается основанием для повторного контроля.

Что писать в задании по покрытию

1. Сослаться на ГОСТ 9.307-2021 как на документ приёмки покрытия.
2. Зафиксировать число измерений на изделие — не менее пяти, у краёв и в середине.
3. Прописать повторный контроль на удвоенном количестве изделий при неудовлетворительном результате.
4. Указать, что при провале повторного контроля партия бракуется целиком.

Нагрузки на ворота и калитку: транспорт и снег

Нагрузки берутся по СП 20.13330.2016, климат — по СП 131.13330.2020. Пункт 8.4.4 СП 20.13330.2016: пониженные нормативные значения равномерно распределенных нагрузок от транспортных средств устанавливают с понижающим коэффициентом, принимаемым в действующих документах по стандартизации в области проектирования или в задании на проектирование в зависимости от рассматриваемой расчётной ситуации, но не менее 0,35.

Пункт 10.11 того же СП: для районов со средней температурой января минус 5 °C и ниже (по таблице 5.1 СП 131.13330.2020) пониженное нормативное значение снеговой нагрузки устанавливают в зависимости от рассматриваемой расчётной ситуации, но не ниже 0,5 от её полного нормативного значения.

Оба параметра — строки задания на проектирование. Без понижающего коэффициента по транспорту расчётная ситуация не определена. Без привязки к таблице 5.1 СП 131.13330.2020 непонятно, применяется ли понижение снега вообще.

Освещение въездной группы считается отдельно от несущих конструкций, ориентиры по периметру собраны в статье Освещение по периметру ограждения: нормы освещённости.

Основания под стойки: что будет, если в задании этого нет

Пункт 5.1.6 СП 22.13330.2016: проектные решения оснований и фундаментов должны обеспечивать невозможность наступления какого-либо предельного состояния.

По СП 45.13330.2017, пункт 6.1.5: в котлованах, траншеях и профильных выемках разработку элювиальных грунтов, меняющих свои свойства под влиянием атмосферных воздействий, следует осуществлять, оставляя защитный слой, величина которого и допустимая продолжительность контакта вскрытого основания с атмосферой установлены проектом, но не менее 0,2 м.

В задании должны стоять грунты площадки и глубина промерзания. Без этих строк расчёт фундамента под ворота делается наугад, а требование пункта 5.1.6 проверить нечем.

Что должно быть в задании по основаниям

• Грунты: без них не определить, попадает ли площадка под правило защитного слоя.
• Глубина промерзания: от неё зависит отметка заложения.
• Защитный слой: величина и срок контакта вскрытого основания с атмосферой, не менее 0,2 м.

Составные части въездной группы и их документы

Что проверить в готовом задании до подписания

1. Класс и уровень ответственности проставлены, коэффициент не ниже таблицы 2 ГОСТ 27751-2014.
2. Для отдельных элементов, если нужно, указаны свои уровни ответственности и коэффициенты.
3. Марка стали и категория поставки профиля вписаны в заказ по ГОСТ 30245-2003.
4. Класс точности по длине трубы на стойки указан по ГОСТ 10704-91.
5. Порядок контроля покрытия описан со ссылкой на ГОСТ 9.307-2021 и числом измерений.
6. Понижающий коэффициент по транспорту не ниже 0,35 и снеговая нагрузка не ниже 0,5 от полной.
7. Грунты и глубина промерзания указаны, защитный слой не менее 0,2 м прописан.

Частые вопросы
