Типичная история: привод поставили за один день, а через три недели он перестал открывать ворота. Диагностика показывает — двигатель не сгорел, он просто отключился по перегрузке. Причина не в приводе, а в воротах: полотно перекошено, петли изношены, а автоматика лишь честно зафиксировала нагрузку, с которой раньше справлялась только рука хозяина.
ГОСТ 31174-2017 «Ворота металлические. Общие технические условия» и ГОСТ 24033-2018 «Окна, двери, ворота. Методы механических испытаний» задают конкретные цифры, по которым можно понять заранее, готовы старые ворота к автоматике или нет. Ниже — что именно проверять и что случится, если проверку пропустить.
Геометрия и зазоры: почему перекос убивает привод
Перекошенное полотно требует от привода лишнего усилия на каждом цикле. Двигатель греется сильнее нормы, редуктор изнашивается в разы быстрее, а формальная причина отказа в гарантийном акте монтажника звучит сухо: «нарушена геометрия ворот, гарантия не распространяется».
Как проверить зазор без спецприборов
ГОСТ 24033-2018 в пункте 6.5 требует измерять зазор между створкой и коробкой с погрешностью не более 0,1 мм. На практике это значит: щуп одинаковой толщины должен одинаково входить в зазор по всему периметру ворот, а не только сверху или только с одной стороны.
- Зазор по периметру: проверьте щупом все четыре стороны — если он свободно проходит в одном месте и застревает в другом, полотно перекошено.
- Диагонали полотна: измерьте рулеткой обе диагонали — разница больше нескольких миллиметров означает, что рама уже не прямоугольник.
- Разметка при монтаже: по ГОСТ 23118-2019, пункт 5.2.1, разметку металлопроката делают рулетками 2-го класса точности по ГОСТ 7502 и линейками по ГОСТ 427 либо на автоматическом оборудовании с числовым программным управлением. Если старые ворота размечали на глаз, ждать одинаковых зазоров не стоит.
- Следы правки: пункт 5.2.2 того же ГОСТа запрещает вмятины, забоины и другие повреждения поверхности при правке проката. Если на профиле видны следы кувалды или домкрата, геометрия уже нарушена и без переделки рамы её не выправить.

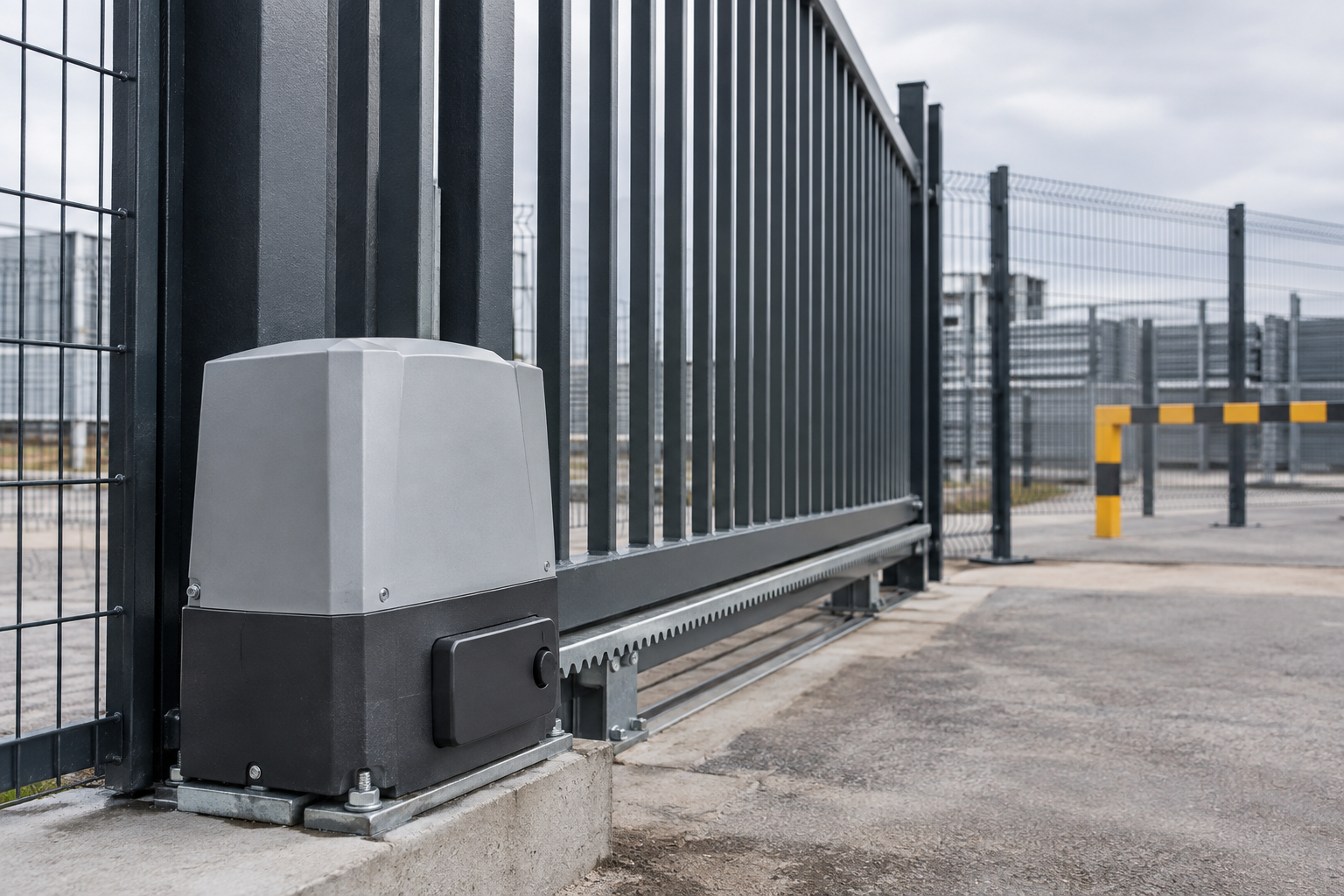

Для откатных ворот проверка направляющей ещё важнее, чем для распашных: подробный порядок разобран в руководстве по автоматике для откатных ворот из профильной трубы, где отдельно показано, как ровность рельса влияет на ресурс привода.
Сварные швы и профили: скрытые дефекты, которые разрушат автоматику
Трещина или непровар в шве не рвётся сразу — привод начинает вести полотно рывками, пока соединение не разойдётся окончательно. К этому моменту чаще всего уже сгорел сам привод: силы уходили на борьбу с шатающейся рамой, а не на перемещение ворот.
Отдельная категория проблем — следы прежнего ремонта. ГОСТ 23118-2019, пункт 5.2.2, требует, чтобы правка проката и деталей исключала образование вмятин, забоин и других повреждений поверхности. Именно рядом со швами старые ворота чаще всего гнули и рихтовали при монтаже, поэтому шов у такого участка нужно проверять в первую очередь.
- Трещины на поверхности профиля: ищите их у сварных точек и в местах крепления петель — там металл нагружен сильнее всего.
- Закаты и наплывы металла: неровный, «наплывший» шов часто скрывает непровар внутри.
- Вмятины и забоины после правки: запрещены пунктом 5.2.2 ГОСТ 23118-2019 — раз они есть, металл в этом месте уже потерял часть прочности.
Методика во многом похожа на проверку сварного ограждения: статья про то, как проверить качество сварных швов забора, описывает те же признаки непровара и наплыва, только применительно к панелям, а не к раме ворот.
Петли и усилие открывания: тест на совместимость с приводом
Каждый привод рассчитан на определённое усилие сдвига полотна. ГОСТ 31174-2017, таблица 2, строка 4, задаёт верхнюю границу: усилие ручного открывания и закрывания ворот не должно превышать 150 Н. Если человеку приходится налегать всем весом, чтобы сдвинуть полотно, привод такую нагрузку не потянет — он либо не сдвинет ворота с места, либо сожжёт двигатель на первом же цикле.
Признаки изношенных петель
- Люфт по вертикали: приподнимите полотно за нижний край — если оно ходит вверх-вниз на петлях, привод получит нагрузку не только на сдвиг, но и на удержание веса.
- Скрип и заедание: ворота, которые открываются рывками даже вручную, с приводом будут открываться такими же рывками, только быстрее и с большей силой.
- Провисание полотна: нижний угол, который цепляет землю или порог, добавляет к усилию открывания трение, которого при монтаже петель не было.
Перед покупкой автоматики усилие открывания стоит замерить вручную — если оно уже близко к 150 Н без всякого привода, после установки автоматики ситуация не улучшится: мотор просто примет эту нагрузку на себя постоянно, а не время от времени. Подбор привода под конкретный вес и усилие распашного полотна подробно разобран в статье про автоматику на распашные ворота из профильной трубы.
Безопасность: защита от падения и травм
Старые ворота часто собирали без единой мысли об автоматике: у распашных нет узла, который держит полотно при обрыве петли, у секционных — тормоза подвесной системы. ГОСТ 31174-2017, пункт 7.3 (абзац 2), требует другого: если подвесная система дала сбой, опускающееся или падающее полотно должно остановиться, продвинувшись не более чем на 300 мм, и закрепиться в этом положении до следующего действия.
Важно. без узла, который держит полотно в пределах 300 мм при сбое подвески, привод не делает ворота удобнее — он делает их опаснее, потому что двигает тяжёлую конструкцию без страховки.
- Сила удара: пункт 7.9 (абзац 2) ограничивает силу, с которой полотно автоматизированных ворот действует на тело человека при столкновении, — не более 400 Н.
- Острые кромки: пункт 7.5 требует притупить или закруглить острые края и углы радиусом не менее 3 мм — у старых ворот кромки часто резали в размер без последующей обработки.
- Тормоз подвески: устройство, которое останавливает полотно в пределах 300 мм при сбое, — отдельный узел, который придётся добавить, если его никогда не было.
Требования к фотоэлементам и другим датчикам, без которых ставить автоматику нельзя, разобраны в статье про безопасность автоматических ворот.
Ресурс и нагрузки: выдержат ли ворота 20 000 циклов
Автоматика включает и выключает механизм по несколько раз в день — за год набегают тысячи циклов. ГОСТ 31174-2017, таблица 2, строка 3, задаёт минимальный ресурс по числу циклов: не менее 20 000 открываний и закрываний без отказа. Изношенные петли до этого ресурса не дотянут — привод лишь быстрее доберётся до отказа.
Сколько времени должен занимать один цикл
ГОСТ 24033-2018, пункт 7.7.1, устанавливает время полного прохождения одного цикла — не более 10 с. Это ограничение проверяют не столько ради самих ворот, сколько ради привода: если механизм настолько тяжёлый или разболтанный, что даже мощный привод не укладывается в 10 секунд, дело в воротах, а не в настройках автоматики.
Отдельно ГОСТ 31174-2017, пункт 7.9 (абзац 1), ограничивает рабочую скорость полотна, которое движется только под силой тяжести, — не более 0,3 м/с. Это касается ворот, где нижняя секция опускается собственным весом. Слишком быстрое падение полотна означает, что механизм балансировки изношен и его нужно менять до установки привода.
| Параметр | Норма по ГОСТ | Документ |
|---|---|---|
| Усилие ручного открывания/закрывания | не более 150 Н | ГОСТ 31174-2017, табл. 2, стр. 4 |
| Число циклов открывания/закрывания без отказа | не менее 20 000 | ГОСТ 31174-2017, табл. 2, стр. 3 |
| Время полного прохождения цикла | не более 10 с | ГОСТ 24033-2018, п. 7.7.1 |
| Зазор между створкой и коробкой | не более 0,1 мм (погрешность) | ГОСТ 24033-2018, п. 6.5 |
| Сила удара полотна о человека | не более 400 Н | ГОСТ 31174-2017, п. 7.9 |
| Остановка полотна при сбое подвески | не более 300 мм | ГОСТ 31174-2017, п. 7.3 |
| Радиус скругления острых кромок | не менее 3 мм | ГОСТ 31174-2017, п. 7.5 |
| Скорость полотна на силе тяжести | не более 0,3 м/с | ГОСТ 31174-2017, п. 7.9 |
Чек-лист перед покупкой привода
Пять минут с рулеткой, щупом и динамометром экономят стоимость привода, который иначе сгорит в первый месяц работы.
- Зазор по периметру: не более 0,1 мм по ГОСТ 24033-2018, одинаковый со всех сторон.
- Усилие открывания вручную: не более 150 Н по ГОСТ 31174-2017 — если больше, сначала чинят петли и полотно, а привод ставят потом.
- Состояние сварных швов и профиля: без трещин, закатов, вмятин и забоин по ГОСТ 23118-2019.
- Узел защиты от падения: остановка полотна не более чем на 300 мм при сбое подвески по ГОСТ 31174-2017, п. 7.3.
- Острые кромки: закруглены радиусом не менее 3 мм по ГОСТ 31174-2017, п. 7.5.
Привод не исправляет геометрию ворот и не заменяет ремонт петель — он лишь автоматизирует усилие, которое сейчас прикладывает рука. Если рука уже прикладывает больше 150 Н, после автоматики проблема не исчезнет, а обойдётся дороже: сгоревшим мотором вместо изношенной петли.
