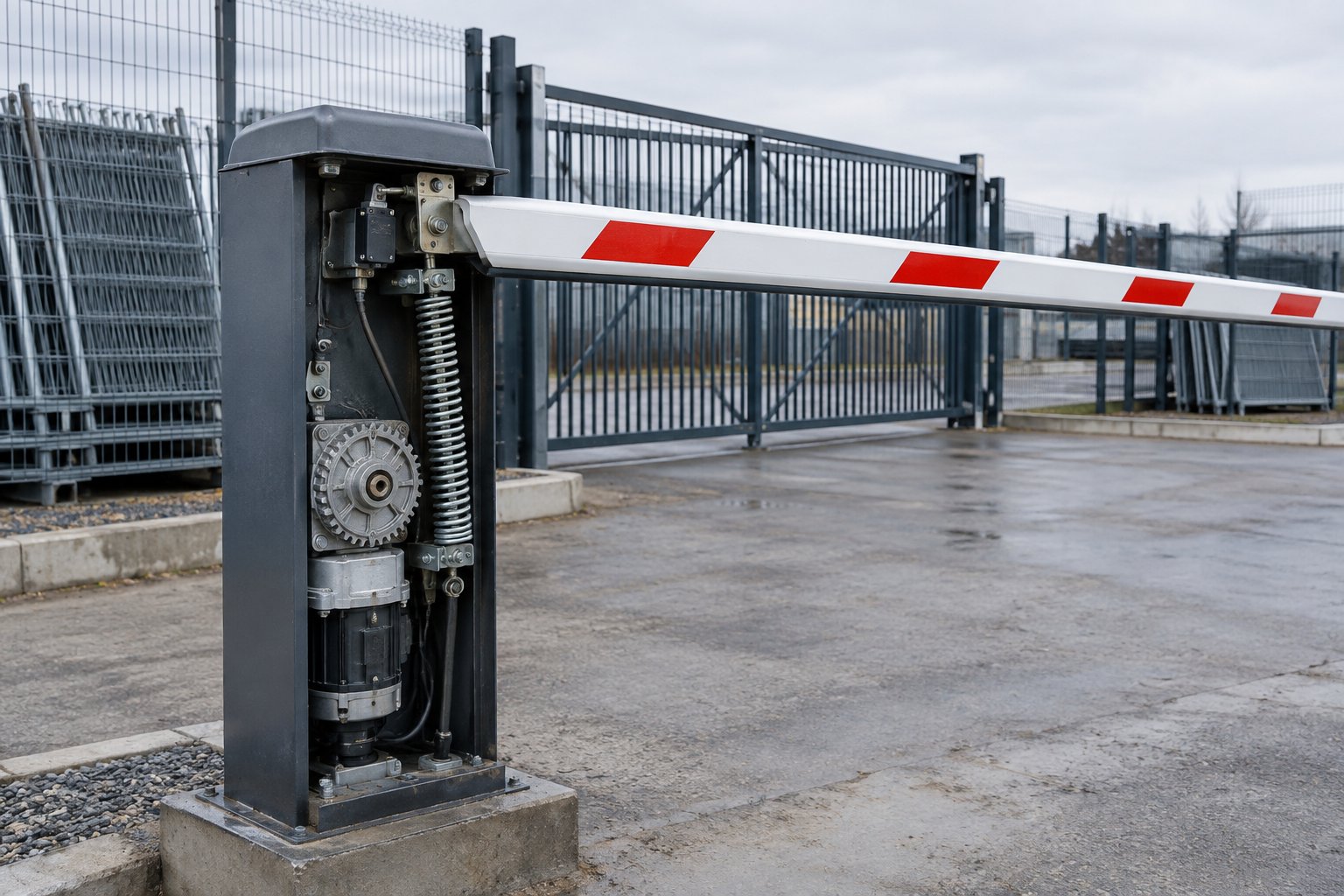

Шлагбаум перестал закрываться до конца, а в редукторе слышен стук на каждом обороте вала. Мастер приезжает не чинить наугад, а измерять: без цифр в акте диагностики решение о замене узла — это гадание, а не инженерная работа.
Первым делом на объекте достают не отвёртку, а поверенные приборы. По ГОСТ 24033-2018 для проверки узлов ворот и шлагбаумов применяют электронный счётчик циклов, приборы для измерения скорости и времени с погрешностью не более 5%, приборы для измерения силы и массы с погрешностью не более 2%, динамометры с тензодатчиком, динамометрические ключи с погрешностью не более 3%, рулетку класса точности 2, штангенциркуль с погрешностью не более 0,1 мм и индикаторы часового типа с той же погрешностью. Без этого набора акт диагностики — просто бумага с личным мнением монтажника.
Диагностика неисправности: замеры и проверка узлов
Стук в редукторе может означать выработку зубчатой пары, а может — разболтавшееся крепление вала. Разница выясняется индикатором часового типа и штангенциркулем, а не на слух. Отдельно проверяют пружину и трос — устройство защиты от падения полотна, здесь требования жёсткие.
По ГОСТ 31174-2017 в случае сбоя в работе подвесной системы опускающееся полотно ворот должно остановиться, продвинувшись не более чем на 300 мм, и закрепиться в этом положении до последующего действия. Это проверяют так: имитируют обрыв и рулеткой класса точности 2 замеряют фактический выбег полотна. Если стрела ушла на 400 мм вместо предельных 300 — пружина или трос отработали ресурс, решение о замене принимается сразу.
Второй пункт диагностики — документы на элементы безопасности. ГОСТ 31174-2017 требует, чтобы барабаны, петли, кронштейны, торсионные пружины, тросы и ролики имели документы, подтверждающие безопасность их применения при расчётных нагрузках. Если владелец шлагбаума не может показать паспорт на пружину, при ремонте её меняют на паспортизированную, даже если внешне она исправна.
- Счётчик циклов: показывает наработку редуктора за весь срок службы.
- Динамометр с тензодатчиком: измеряет усилие сжатия пружины и сравнивает с паспортным значением.
- Индикатор часового типа: ловит биение вала редуктора, которое на слух легко спутать с выработкой зубьев.
- Рулетка и штангенциркуль: фиксируют выбег полотна и зазоры в узлах крепления.
Отдельно — концевые выключатели: если срабатывают с задержкой, стрела бьётся о раму до остановки двигателя. Настройка концевиков для откатных ворот держится на тех же принципах, они разобраны в статье про концевые выключатели и фотоэлементы для откатных ворот.
Что записывать в акт диагностики
- Модель и тип шлагбаума: бытовой, промышленный или скоростной — от этого зависит нормативный ресурс по циклам.
- Показания счётчика циклов: сколько наработано с момента ввода в эксплуатацию.
- Фактический выбег полотна: замер в мм при имитации обрыва подвесной системы.
- Документы на элементы безопасности: отдельно по каждому узлу — пружина, трос, ролики.
Оценка остаточного ресурса по циклам и условиям эксплуатации
Показание счётчика циклов — прямой критерий, менять узел сейчас или он ещё отработает ресурс. У бытовых, промышленных и скоростных моделей нормативный ресурс разный: одно и то же число наработки для одного шлагбаума означает капремонт, для другого — середину жизненного цикла.
Условия эксплуатации меняют расчёт. Для узлов в герметичных объёмах ГОСТ 15150-69 разделяет два случая: для объёмов с искусственно регулируемым климатом влажность устанавливают как для категории 4 исполнения УХЛ, для объёмов, вскрываемых в любых условиях — как для категории 3. Редуктор в отапливаемой будке и редуктор под уличным кожухом нельзя обслуживать по одному графику — у них разная категория влажности.
Важно. сравнивать наработку в циклах без учёта категории исполнения по ГОСТ 15150-69 бессмысленно — один и тот же редуктор в разных условиях вырабатывает ресурс с разной скоростью.

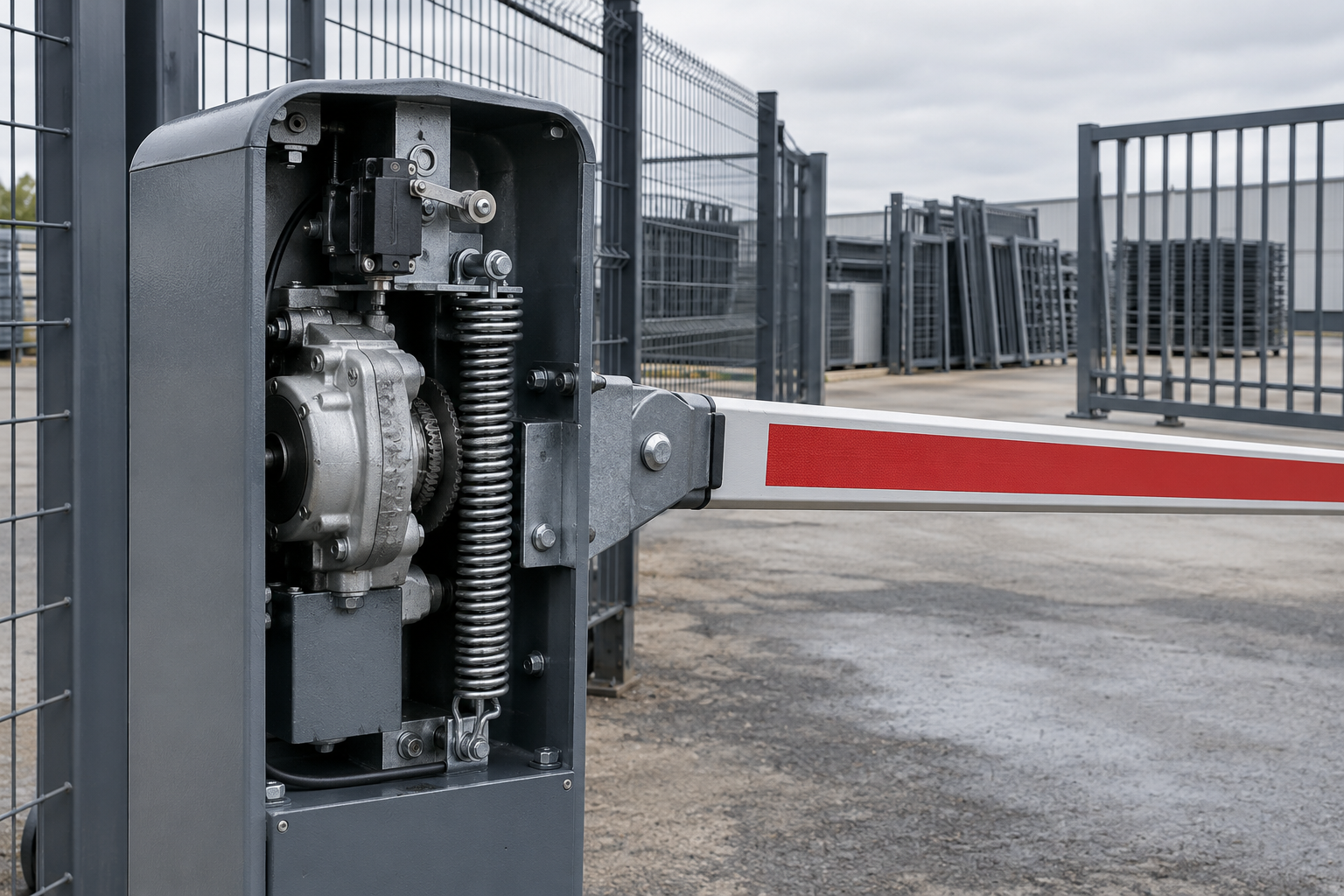

Решение о замене: редуктор, пружина, концевик
После диагностики мастер фиксирует, что меняется целиком, а что остаётся. Торсионная пружина без документов о безопасности при расчётных нагрузках меняется в любом случае — ГОСТ 31174-2017 не оставляет пространства для компромисса. Редуктор с выработкой зубчатой пары или разбитым подшипником не восстанавливают на объекте, узел меняют целиком.
Концевой выключатель: ремонт или замена
Концевик редко меняют превентивно — обычно чинят контакты и юстируют положение датчика. Но если корпус треснул от мороза или контактная группа обгорела, узел меняют полностью: он напрямую связан с безопасностью остановки полотна, а не только с удобством управления.
Маркировка новых деталей
По ГОСТ 23118-2019 маркировку стальных конструкций наносят в двух местах, доступных для обзора и прочтения при хранении и монтаже, а при необходимости — и при эксплуатации, и при ремонте. При замене редуктора, стрелы или иных стальных элементов шлагбаума мастер наносит маркировку заново — в двух местах, там, где её можно прочитать без демонтажа кожуха.
| Тип шлагбаума | Требование к защите от падения (по ГОСТ 31174-2017) |
|---|---|
| Бытовой распашной | Остановка полотна при обрыве подвесной системы — не более 300 мм |
| Промышленный секционный | Остановка полотна при обрыве подвесной системы — не более 300 мм |
| Скоростной рулонный | Остановка не более 300 мм; дополнительно контролируется остаток полотна на валу |
Выполнение ремонта: сварка, монтаж и хранение запчастей
Новые узлы приходят на объект комплектом с запасом крепежа. Хранить их нужно по правилам. ГОСТ 23118-2019 требует: лёгкие стальные конструкции и пакеты с тонкостенными профилями хранят под навесом или в холодном проветриваемом помещении, на землю их не складируют, а для исключения конденсата внутри пакета их располагают с продольным уклоном не менее 3°.
Монтаж новых узлов ведётся по инструкции производителя. ГОСТ Р 57278-2016 указывает: конструкция ограждения должна обеспечивать простоту и удобство монтажа с минимальным количеством ресурсов, поставка идёт комплектом с инструкцией, и каждая отдельная часть также должна иметь свою инструкцию по монтажу. Окраску частей производитель выполняет на заводе.
- Приёмка партии: сверка комплектности с накладной и наличия инструкций.
- Хранение до монтажа: под навесом, с уклоном не менее 3°, без прямого контакта с землёй.
- Монтаж узла: строго по инструкции производителя, с затяжкой крепежа динамометрическим ключом.
- Контроль сварных швов: визуальный осмотр на предмет пор, подрезов и непроваров перед закрытием кожуха.
Если шлагбаум стоит рядом со сварным ограждением, где идёт та же коррозия металла от влаги и реагентов, схема защиты и восстановления покрытия повторяется — она разобрана в статье про электрохимическую коррозию оцинкованного забора.
Испытания после ремонта: безопасность и работоспособность
Собранный узел не сдают по факту «крутится — и ладно». После ремонта прогоняют три проверки с числовым критерием из норматива.
- Имитация обрыва троса или пружины: полотно должно остановиться, продвинувшись не более чем на 300 мм, и закрепиться в этом положении — требование ГОСТ 31174-2017 распространяется и на отремонтированный узел, не только на новый.
- Проверка остатка полотна на валу: при полном закрывании на наматывающем валу должно оставаться не менее 10% роллетного полотна, либо вал должен оставаться закрытым не менее чем наполовину.
- Проверка запирающих приборов и петель: по ГОСТ 31174-2017 применяют запирающие приборы и петли, специально предназначенные для конструкций ворот — при ремонте заменённые детали проверяют на соответствие этому же требованию.
Результаты каждой проверки фиксируются в акте с цифрой замера, а не пометкой «норма». Этот акт служит основанием, что ремонт принят и узел допущен к эксплуатации.
Документирование и периодичность обслуживания
Финальный шаг — маркировка заменённых стальных элементов в двух местах, доступных для обзора без демонтажа, и акт с результатами всех трёх испытаний. В акт вносят показание счётчика циклов на момент ремонта — отправная точка для следующего осмотра.
Если пружинный механизм на объекте похож на тот, что стоит в калитках из профильной трубы, при выборе между заменой пружины и установкой доводчика полезно свериться со сравнением этих узлов — оно разобрано в статье про доводчик или пружину для калитки. А если после ремонта на кожухе редуктора или стреле появились царапины от инструмента, восстановить покрытие можно тем же способом, что и на оцинкованном заборе — метод описан в статье про ремонт царапин на оцинкованном заборе.
Периодичность следующего осмотра назначают не «через год по календарю», а по показанию счётчика циклов и категории исполнения по ГОСТ 15150-69: чем агрессивнее условия эксплуатации, тем чаще нужно снимать показания и повторять диагностику поверенными приборами.
