Расчёт количества панелей и столбов для 3D-забора

Купить 3D-забор «с запасом» — привычный способ не возвращаться на склад. Но когда остаток превышает три-четыре секции, лишние расходы перестают быть мелочью. Точный расчёт занимает полчаса и требует только рулетки, блокнота и понимания нескольких простых правил.

Главный принцип: угловые и конечные столбы — это отдельная позиция, их нельзя получить делением. Если считать только линейные столбы, заказ окажется неполным в любом случае.

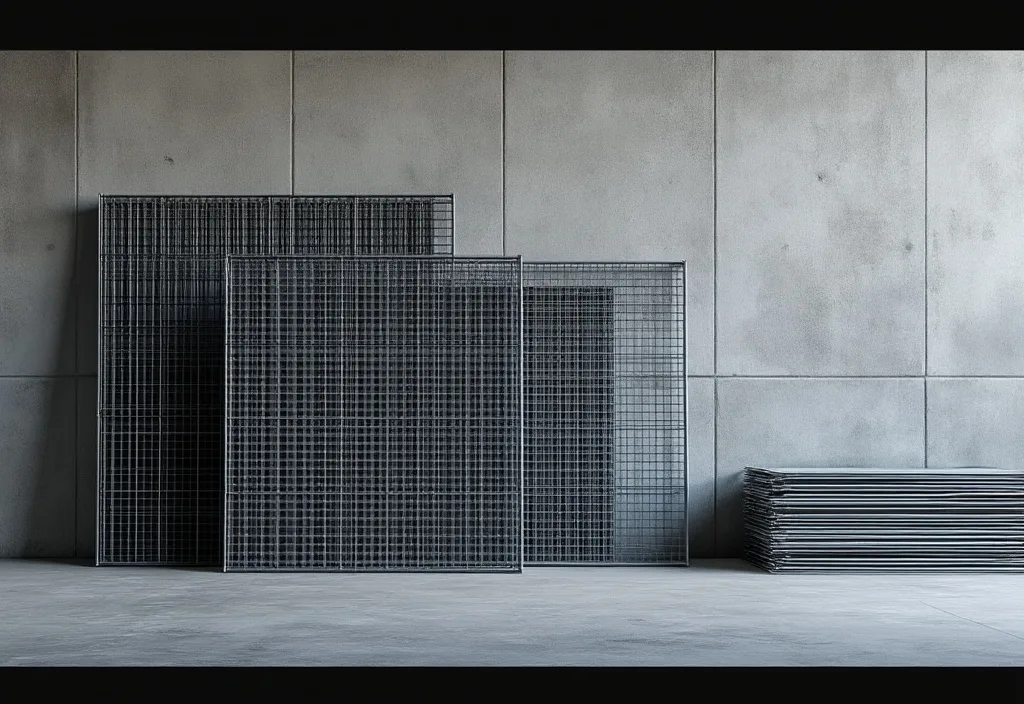

Что такое секция и почему её длина влияет на расчёт

По ГОСТ Р 58119-2018 сварная решётчатая пластина — «это решётчатая пластина различных форм и конструкций, изготовленная при помощи электрической контактной сварки, соединяющей каждое пересечение проволок». Применительно к 3D-забору это и есть та самая секция — готовая панель фиксированных размеров, которую производитель поставляет по заказу.

При оформлении заказа стандарт требует указывать «основные размеры: длина, ширина и диаметр проволоки». Это значит, что длина секции — не стандартизированная величина, а параметр конкретного поставщика. Один делает секции по 2 500 мм, другой — по 2 000 мм или 3 000 мм. Перед расчётом нужно уточнить этот параметр у производителя или из спецификации комплекта.

«Размер ячеек — это расстояние, измеряемое между осевыми линиями двух соседних проволок» (ГОСТ Р 58119-2018). Это важно при стыковке секций: фактический шаг между столбами равен длине секции плюс ширина столба, а не просто длина панели.

Шаг 1: замерить периметр и разбить на прогоны

Периметр участка — не один непрерывный контур для целей расчёта. Каждый раз, когда забор прерывается воротами, калиткой или меняет высоту, образуется отдельный прогон. Остаток панелей из одного прогона нельзя «добавить» к другому — это физически разные участки.

• Прямой прогон: участок забора без поворотов и проёмов — измеряется рулеткой от одного угла или столба ворот до другого.
• Угловой прогон: если участок имеет скошенный угол или нестандартную форму, каждый отрезок считается отдельно.
• Проёмы ворот и калитки: разрывают прогон на два самостоятельных участка. Каждый из них — своя пара конечных столбов.
• Перепад рельефа: если уклон значительный и монтаж ступенчатый, каждая ступень — отдельный прогон.

ГОСТ Р 57278-2016 прямо указывает: «нижний край полотна основного ограждения должен повторять профиль поверхности местности и находиться над уровнем грунта или фундамента не выше 100 мм». Это означает, что на неровном рельефе каждая секция ставится отдельно по уровню — прогон здесь становится не длиной, а принципом разбивки.

Шаг 2: посчитать количество панелей в прогоне

Формула простая: количество секций = длина прогона / длина секции. Результат всегда округляется вверх, даже если остаток составляет 50 мм. Половинки секций не существует — поставщик не режет панели под длину прогона.

Пример: прогон 23 м, длина секции 2 500 мм (2,5 м). Делим: 23 / 2,5 = 9,2. Округляем вверх: 10 секций. Остаток — 0,3 м — уйдёт в подрезку или скроется за угловым столбом, но заказывать нужно ровно 10 панелей.

ГОСТ Р 58119-2018 задаёт допускаемое отклонение размера ячеек: «размер ячеек >= 50 и < 200 - допустимое отклонение +/- 3,0. Размер ячеек может колебаться максимум в пределах +/- 3 мм на метр». Это производственный допуск, но он объясняет, почему небольшое расхождение между расчётной и фактической длиной секции - норма, а не брак.

Шаг 3: рассчитать количество столбов

Столбы делятся на три типа, и у каждого — своя роль в расчёте. Путаница между ними — самая частая причина ошибки при заказе.

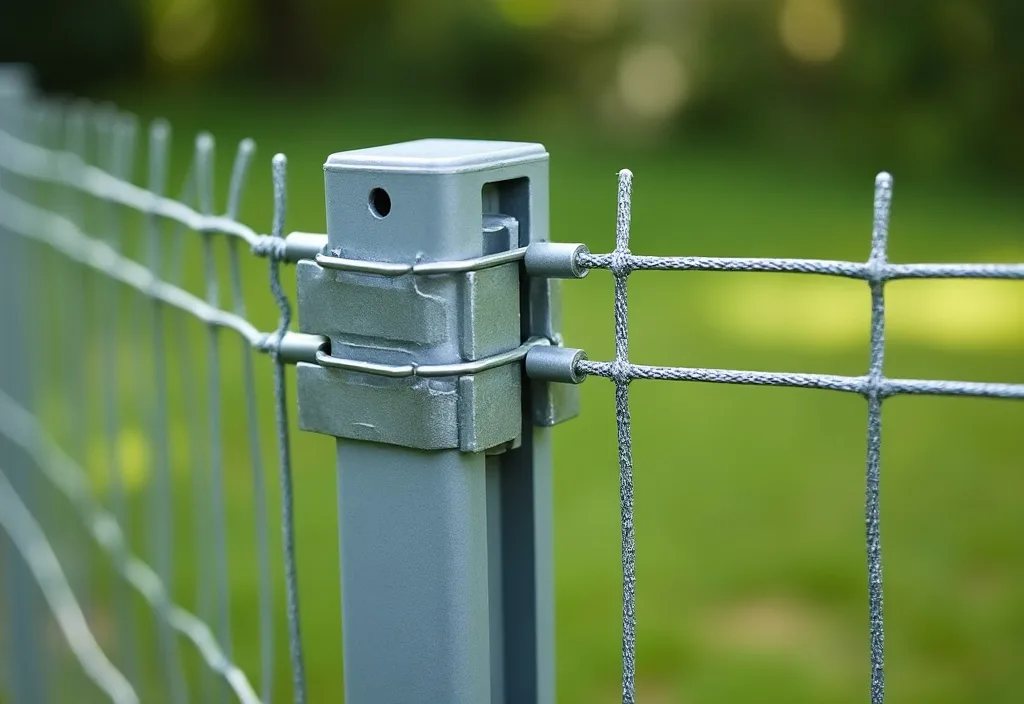

• Линейный столб: устанавливается между каждыми двумя соседними секциями. В одном прогоне: количество секций минус один. Десять секций — девять линейных столбов.
• Угловой столб: один на каждый поворот забора. На прямоугольном участке — четыре угловых столба (независимо от длины прогонов).
• Конечный столб: по два на каждый самостоятельный прогон — один в начале, один в конце. Если прогон одновременно является угловым, конечный и угловой столб могут совпадать в одной точке.

Для прямоугольного участка со сторонами A и B без ворот:

• Всего секций: (A / длина секции, вверх) + (B / длина секции, вверх) + (A / длина секции, вверх) + (B / длина секции, вверх)
• Линейных столбов: сумма секций всех прогонов минус 4 (по одному на каждый угловой)
• Угловых столбов: 4
• Конечных столбов: 0 (углы замыкают контур)

ГОСТ 30245-2003 устанавливает, что «профили изготавливают длиной от 6,0 до 12,0 м». Столб под 3D-забор — это стандартный замкнутый профиль, который режется на отрезки нужной длины. «Предельные отклонения по длине профилей мерной и кратной мерной длины не должны быть более +60,0 мм» — это означает, что одинаковые по заказу столбы могут отличаться по факту до 60 мм, и это нормально.

Как считать, если есть ворота

Ворота разрывают прогон. Если ворота на фасаде длиной 20 м, а ширина проёма 4 м, фасадный прогон делится на два: например, по 8 м каждый. Каждый из них получает по два конечных столба — итого четыре конечных столба на этом прогоне (плюс два столба под саму раму ворот, они в расчёт секций не входят).

Калитка в заборе работает так же: разрывает прогон на два самостоятельных участка.

Запас: сколько добавлять к расчёту

Допуск по ячейке панели достигает ±3 мм на метр — это означает, что на прогоне 20 м набирается потенциальное расхождение 60 мм. Добавьте к этому допуск по длине столба (+60 мм) и возможные ошибки разметки. Практический запас: 5% панелей и 10% кронштейнов. Один-два лишних столба на 100 м забора — разумный буфер.

Важно. запас нужен именно по кронштейнам и метизам — они теряются при монтаже чаще, чем секции. Панели обычно идут целыми, а болт можно уронить в грунт.

Жёсткость панели: как она влияет на шаг столбов

ГОСТ Р 58119-2018 делит сварные решётчатые пластины на три категории по жёсткости: «тяжёлые решётчатые пластины: жёсткость свыше 1,00 кПа·м4; решётчатые пластины средней тяжести: жёсткость в пределах от 0,50 кПа·м4 до 1,00 кПа·м4; лёгкие решётчатые пластины: жёсткость ниже 0,50 кПа·м4».

Категория жёсткости прямо влияет на максимально допустимый шаг между столбами. Производитель указывает её в паспорте или спецификации изделия. Лёгкая панель провиснет при шаге 3 м там, где тяжёлая держится без проблем. Если в спецификации категория не указана — уточните у поставщика перед расчётом: ошибиться здесь значит заказать лишние столбы или получить провисающий забор.

«Разрывная прочность горизонтальной и вертикальной проволоки должна находиться в диапазоне от 350 до 950 МПа» — этот показатель характеризует прочность самой панели, но на шаг столбов влияет именно жёсткость, а не разрывная прочность.

Подробнее о выборе шага столбов под разные типы нагрузок — в статье «Шаг столбов забора: 2,5 / 3 метра — как выбрать без переделки».

Как учесть ветровую нагрузку при выборе столбов

Расчёт количества панелей не учитывает ветровую нагрузку — это задача для подбора сечения столба, а не его количества. Но жёсткость панели и допустимый шаг столбов зависят от ветровой нагрузки в регионе. В Челябинске ветровой район отличается от Краснодара, и один и тот же забор с шагом 2,5 м может оказаться безопасным в одном месте и требовать промежуточных столбов в другом.

Расчёт ветровой нагрузки на забор и выбор сечения столба под регион подробно разобраны в отдельной статье.

Чек-лист перед заказом

• Длина секции: уточнена у поставщика в миллиметрах.
• Все прогоны замерены: каждый отдельно, ворота и калитки выделены как проёмы.
• Угловые столбы посчитаны: по числу поворотов, а не вычислены из формулы.
• Конечные столбы: по два на каждый прогон, прерванный воротами или началом забора.
• Категория жёсткости панели: запрошена у поставщика, шаг столбов выбран под неё.
• Запас: 5% панелей, 10% кронштейнов и метизов.

Когда список готов — ТЕСАРУС подберёт комплект под ваши размеры и вышлет коммерческое предложение с разбивкой по позициям. Замеры можно прислать голосом или таблицей — посчитают правильно.
