По СП 70.13330.2021 допуск на смещение оси опоры в опорном сечении — плюс-минус 5 мм. Звучит нестрашно, пока не понимаешь, что при длине забора 50 метров накопленная ошибка шнура легко выходит за эти пять миллиметров уже на третьем столбе. Инструмент разметки либо укладывается в этот допуск, либо нет.
На практике большинство берут шнур — дёшево и всегда под рукой. Нивелир одалживают или нанимают геодезиста. Лазер покупают на всё строительство. У каждого есть конкретный сценарий, где он подводит, — и знать этот сценарий важнее характеристик прибора.
Два параметра разметки и почему их нельзя мешать
Задача разметки под столбы забора делится на два несмешиваемых параметра. Первый — плановое положение: все столбы должны стоять на одной оси в горизонтальной плоскости. Второй — высотное положение: верхние торцы столбов должны находиться в одной плоскости (или ступенчато, если участок с уклоном).
По СП 70.13330.2021 (п. 6.3.1) положение опор выверяют по двум взаимно перпендикулярным направлениям. Ни один из трёх стандартных инструментов не закрывает оба параметра одновременно.
Важно. шнур даёт только плановое положение и только приблизительно — он не контролирует высоту вообще. Нивелир даёт высоту, но слеп к горизонтальному смещению. Лазерный уровень даёт и то, и другое, но при одном условии: расстояние и освещённость в норме.
Шнур: где он работает и где подводит

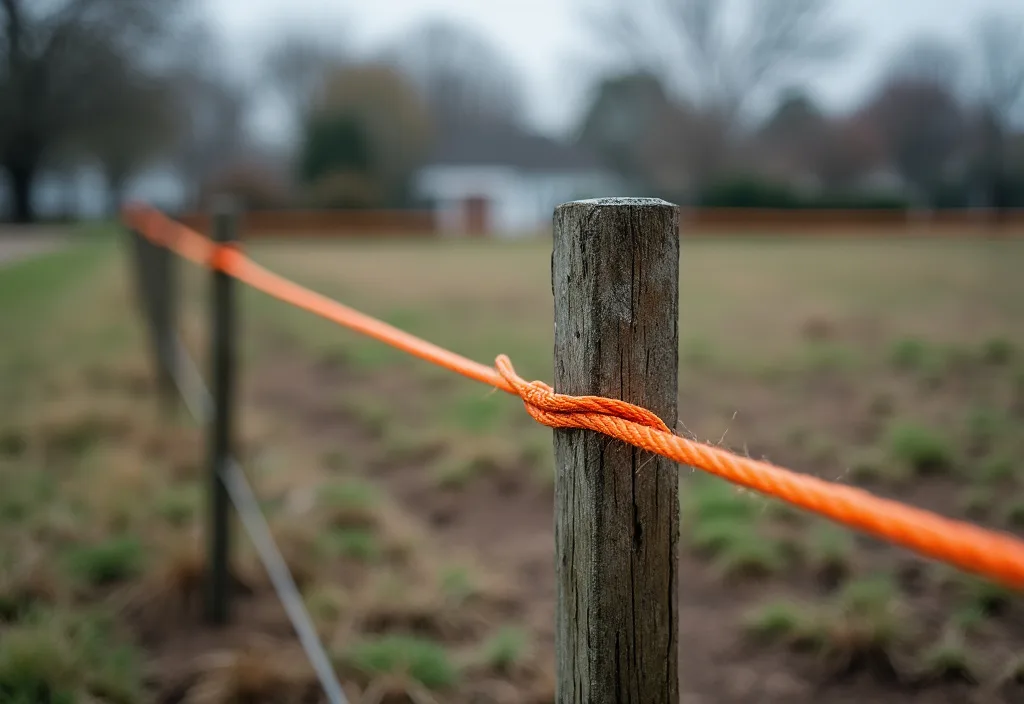

Шнур — самый распространённый инструмент первой разметки. Натягивают между двумя угловыми кольями, вдоль него ставят промежуточные точки. Проблема в физике провисания: тонкий шнур при пролёте 20 метров и нормальном натяжении прогибается в середине на несколько сантиметров. По СП 70.13330.2021, таблица 4.9, допустимая стрела прогиба колонны или опоры — 0,0013 расстояния между точками закрепления, но не более 15 мм. Шнур сам по себе провисает сильнее этого допуска.
- Рабочий пролёт: до 6-8 метров — шнур держит форму при нормальном натяжении и даёт плановую ось с ошибкой 5-10 мм.
- Мёртвая зона шнура: высота. Шнур лежит в горизонтальной плоскости приблизительно, уровень воды в столбиках у него нет. Контролировать высоту торцов по шнуру нельзя — это другая задача.
- Ветер: при порыве ветра шнур уходит в сторону на 20-30 мм. Отмечать точки при ветре по шнуру — давать себе заведомую ошибку.
- Длинные прямые пролёты: от 10 метров шнур нужно поддерживать промежуточными кольями каждые 5-6 метров, иначе провисание сведёт точность к нулю.
Итог по шнуру: черновая разметка оси на коротких пролётах. На длинных — только как вспомогательный ориентир.
Оптический нивелир: точная высота, ноль информации по плану
Нивелир — геодезический прибор, который создаёт горизонтальную плоскость отсчёта. По этой плоскости вы знаете высоту любой точки с точностью плюс-минус 1-3 мм. По СП 70.13330.2021, таблица 4.9, разность отметок опорных поверхностей соседних колонн и опор по ряду — плюс-минус 3 мм. Нивелир этот допуск выполняет с запасом.
Что нивелир не делает
Нивелир не контролирует горизонтальное положение оси — он показывает высоту рейки, но не видит, ушла ли точка в сторону на 50 мм. Типичный результат работы только с нивелиром: все столбы выровнены по высоте, но линия забора гуляет влево-вправо.
Когда нивелир незаменим
- Участок с уклоном: ступенчатый монтаж требует точного расчёта перепада высот между ступенями. Шнур здесь не справится.
- Длинная линия: пролёты от 15-20 метров — нивелир даёт стабильную высотную привязку на любое расстояние.
- Угловые точки: перед натяжкой шнура между углами нивелир фиксирует отметки угловых столбов. Промежуточные идут по шнуру, но уже между правильными высотными точками.
По СП 70.13330.2021 (п. 7.6.11) крайние точки горизонтальной линии определяют с помощью нивелира и отмечают несмываемой краской. Промежуточные точки — уже по лазерному уровню и рулетке. Это и есть правильный порядок: нивелир задаёт угловые реперы, остальное — по ним.
Лазерный уровень: удобство с существенными оговорками

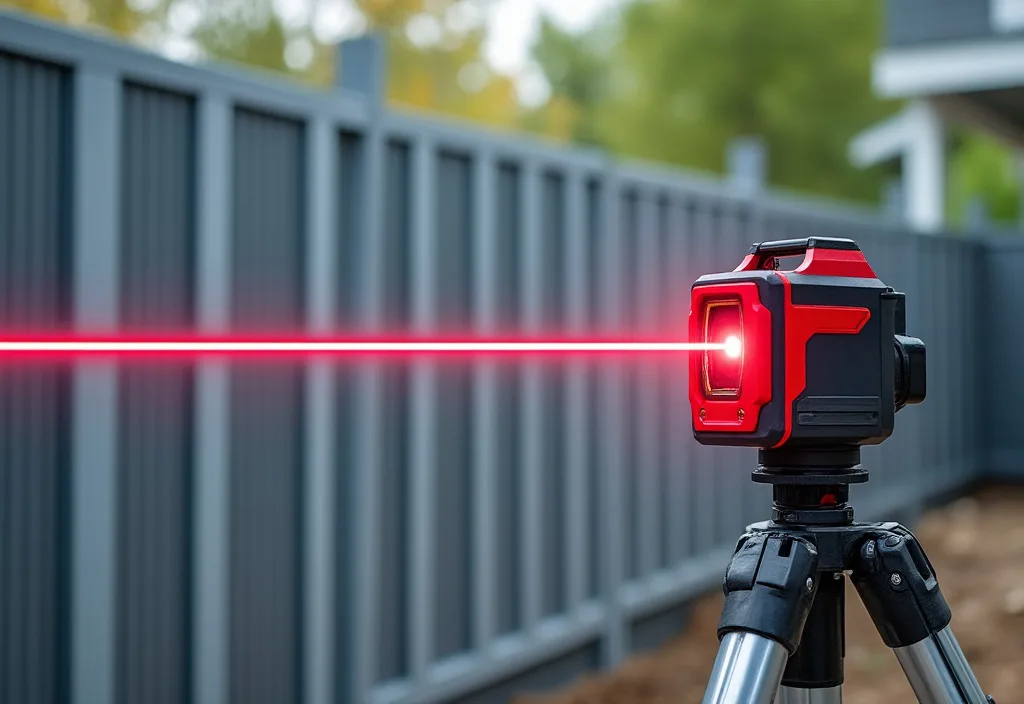

СП 70.13330.2021 (п. 4.23.10) прямо называет лазерный уровень как допустимый инструмент контроля вертикали стоек наряду с линейкой и угольником. Для забора лазер удобен тем, что одновременно даёт и горизонтальную, и вертикальную плоскости — то есть закрывает оба параметра разметки за один инструмент.
Класс прибора имеет значение
Бытовой лазерный уровень второго класса даёт точность 3-5 мм на 5 метров. На 20 метрах ошибка вырастает пропорционально. Профессиональный ротационный лазер держит 1-2 мм на 50 метрах. Это принципиально разные инструменты, хотя называются одинаково.
- Бытовой уровень: пригоден для разметки до 10-12 метров при работе в тени.
- Профессиональный ротационный лазер: работает на 30-50 метров, видно на улице даже в пасмурный день, нужен детектор луча при ярком солнце.
- Прямой солнечный свет: красный луч бытового лазера на солнце не виден с расстояния 5 метров. Зелёный луч лучше, но тоже теряется при освещённости выше 10 000 лк.
- Дальность без детектора: для красного лазера в помещении — 10-15 м, на улице в тени — 5-8 м. С детектором — до 50-100 м у профессиональных приборов.
Допуски по СП 70: цифры для практики
СП 70.13330.2021, таблица 4.9 даёт конкретные числа для опор. Разберём, что они означают для стандартного забора со столбами 2,5 м:
| Параметр | Допуск по СП 70 | Что это значит для столба 2,5 м |
|---|---|---|
| Смещение оси в опорном сечении от разбивочной оси | плюс-минус 5 мм | столб у основания должен стоять не дальше 5 мм от разметочной линии |
| Отклонение от вертикали при высоте столба до 4 м | плюс-минус 10 мм | верх столба 2,5 м может отклониться не более чем на 10 мм от вертикали |
| Разность отметок торцов соседних опор | плюс-минус 3 мм | перепад по высоте между соседними столбами — не больше 3 мм |
| Отклонение отметки торца от проектной | плюс-минус 5 мм | высота торца конкретного столба — в пределах 5 мм от проекта |
Шнур даёт погрешность 10-30 мм по оси — за пределами допуска 5 мм. Нивелир укладывается в допуск 3 мм по высоте. Профессиональный лазер — в оба допуска при работе до 20 метров.
Как комбинировать инструменты — рабочий порядок
Ни один одиночный инструмент не закрывает оба параметра разметки. По СП 70.13330.2021 (п. 3.3) последовательность установки конструкций и мероприятия по обеспечению точности предусматривают до начала работ, а не по ходу.
- Шаг 1 — угловые реперы: нивелир фиксирует высотные отметки угловых и поворотных столбов, отмечают несмываемой краской или рисками.
- Шаг 2 — ось по плану: по угловым точкам натягивают шнур или луч ротационного лазера, получают линию оси для промежуточных столбов.
- Шаг 3 — промежуточные высоты: лазерный уровень или нивелир контролирует высоту каждого промежуточного столба относительно репера.
- Шаг 4 — проверка вертикали: уровень на каждом столбе в двух плоскостях после заливки или забивки, до набора прочности бетона.
Угловые и поворотные точки: удвоенный контроль
Угловой столб несёт двойную нагрузку: он стоит на пересечении двух прямых и удерживает забор в двух направлениях. Ошибка углового столба накапливается в обе стороны.
СП 70.13330.2021 (п. 3.5) требует фиксации данных в журнале монтажа и на исполнительных схемах. Для частного забора журнал не ведут, но логика та же: угловые точки отмечают до начала монтажа промежуточных столбов.
Типичная ошибка при разметке только шнуром: промежуточные столбы стоят правильно, но угловые оказались не в прямом углу. Шнур не контролирует угол между сторонами — он просто прямая линия. Для прямого угла нужен теодолит или правило «3-4-5» с рулеткой.
Сравнение инструментов: где каждый ошибается
| Инструмент | Точность по оси (план) | Точность по высоте | Где подводит | Когда применять |
|---|---|---|---|---|
| Шнур | плюс-минус 10-30 мм (провисание) | не контролирует | провисание, ветер, пролёт свыше 8 м | черновая ось, пролёты до 6-8 м |
| Оптический нивелир | не контролирует | плюс-минус 1-3 мм | не видит горизонтального сдвига | контроль высоты угловых реперов, уклонные участки |
| Лазерный уровень (профессиональный) | плюс-минус 3-5 мм | плюс-минус 3-5 мм | прямой солнечный свет, расстояние свыше 20 м | быстрая разметка в тени, промежуточные точки |
