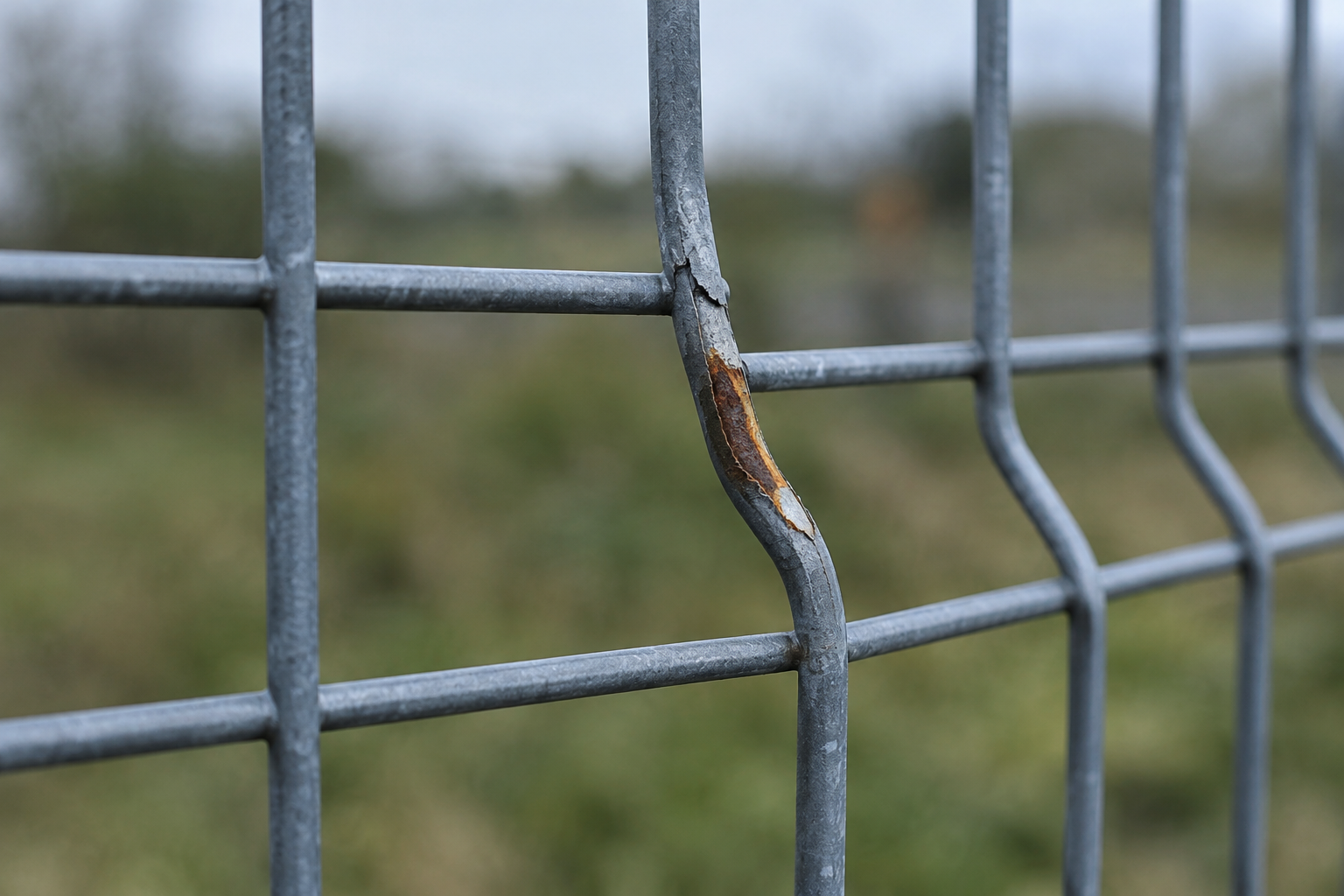

Грузовик задел угол секции, трактор развернулся вплотную к ограждению — в результате несколько прутьев погнуты. Первый вопрос: менять панель или выпрямить? Правильный ответ зависит не только от геометрии, но и от состояния покрытия. Даже аккуратно выпрямленный прут без обработки открытого металла даёт ржавчину за одну зиму.
Дальше — порядок действий: что осмотреть, как принять решение о правке или замене, и как правильно восстановить цинк или полимер в зоне деформации.
Первый осмотр: что смотреть сразу после удара
3D-панель — это сварная решётчатая пластина, изготовленная при помощи электрической контактной сварки, соединяющей каждое пересечение проволок. Именно узлы сварки — самое уязвимое место при ударе: если узел треснул, прочность всей секции падает.
При первом осмотре проверяют четыре вещи:
- Геометрия прутьев: есть ли перегиб с трещиной металла или только плавный изгиб без разрушений.
- Сварные узлы: в зоне удара прощупывают каждый крест — лопнувший узел заметен по зазору между проволоками и по белому налёту металла в точке разрыва.
- Покрытие: где отслоилось, где появились трещины, где открытый металл. Это отдельный вопрос от геометрии.
- Крепление к столбу: если панель пошла вбок, возможно, что кронштейн или сам столб сдвинулся от удара.
Осмотр делают при дневном свете — в сумерках мелкие трещины покрытия не видны. Полимерное покрытие проверяют пальцем: отслоение с характерным звуком при надавливании означает, что под полимером пошло расслоение.
Что правится на месте, а что нет
Правка оправдана, когда выполняются три условия одновременно: прут гнутый, но без трещины металла; сварные узлы в зоне деформации целые; погнутый участок не длиннее одного-двух шагов сетки.
Важно. правку делают без нагрева — открытый огонь уничтожает цинковое покрытие на участке значительно большем, чем зона нагрева, и полностью разрушает полимерную оболочку.
Когда правка невозможна
Замена нужна, если хотя бы один пункт из следующих:
- Трещина прута: металл треснул насквозь — правка только усугубит, прут сломается в том же месте от первой зимней нагрузки.
- Лопнувший сварной узел: прочность на сдвиг по ГОСТ Р 58119-2018 нормируется как не менее 50% разрывной нагрузки проволоки наименьшего диаметра — треснувший узел этому требованию не удовлетворяет.
- Несколько прутьев подряд: если пострадало больше трёх-четырёх рядом стоящих прутьев — правка не восстановит геометрию сетки, и она будет заметна на фоне остального забора.
Инструмент для правки
Используют монтажную трубу-воротило или рычаг из профильной трубы 40х40. Прут выправляют постепенно — несколько небольших изгибов в противоположную сторону, а не один резкий рывок. После правки проверяют узлы ещё раз: иногда трещина в месте сварки проявляется именно в процессе.
Подробнее о выборе между правкой и заменой — в статье о том, как правильно красить и восстанавливать сварной забор из прутка.
Восстановление цинкового покрытия в зоне правки
После правки на металле остаются участки без покрытия — там, где цинк треснул и отслоился вместе с изгибом. Оставить их без защиты нельзя: ГОСТ Р 58119-2018 прямо указывает, что участки без покрытия не допускаются.
Норма для горячего цинкования по ГОСТ 9.307-2021 допускает восстановление открытых участков, если каждый из них не превышает 10 см² и в сумме они не больше 0,5% общей площади поверхности изделия. Если площадь больше — требуется повторное цинкование на заводе или замена панели.
Чем закрывать открытый металл
ГОСТ 9.307-2021 описывает два рекомендуемых метода восстановления открытых участков:
- Газотермическое или холодное газодинамическое напыление цинка: минимальная толщина 120 мкм — это заводской метод, в полевых условиях недоступен.
- Не менее двух слоёв высоконаполненной цинком лакокрасочной краски: минимальная толщина 100 мкм, массовая доля цинка в сухой плёнке не менее 95%. Покрытие должно обладать протекторными свойствами.
Таким образом, на практике единственный доступный способ — цинкнаполненная краска типа «холодная оцинковка». Её наносят в два слоя с полным просыханием каждого (обычно 2-4 часа при плюс 20°С). Обычная алкидная или акриловая краска по открытому металлу без цинка — не замена: она не имеет протекторного действия и под ней коррозия идёт быстрее, чем на совсем открытом металле.
Перед нанесением открытый металл зачищают от ржавчины (если уже успела появиться), обезжиривают растворителем. Слой краски должен заходить на соседнее целое покрытие на 10-15 мм.
Восстановление полимерного покрытия
Панели с двойной защитой — цинк плюс полимер — требуют восстановления обоих слоёв. Полимерное покрытие при ударе не просто трескается — оно отслаивается клиньями, причём зона отслоения может быть значительно шире видимой трещины.
Критерий допустимого отслоения по ГОСТ Р 58119-2018: покрытие не должно отставать от металлической основы на расстоянии более 5 мм. Если отслоение больше — участок считается повреждённым и требует ремонта.
Порядок восстановления полимера
Перед нанесением ремонтного состава всё отслоившееся удаляют скальпелем или острым ножом до края, где покрытие ещё держится. Затем:
- Открытый цинк под полимером: если цинк цел — его не трогают, он сам защищает металл протекторно.
- Открытый металл под отслоившимся цинком: сначала восстанавливают цинк (см. предыдущий раздел), потом полимер.
- Ремонтный аэрозоль: подбирают по коду RAL, наносят 2-3 тонких слоя с промежутком 15-20 минут. Толстый слой за один раз даёт потёки и слабую адгезию.
Про выбор и технику нанесения ремонтных составов для полимерных покрытий подробно написано в статье как заделать скол на заборе с полимерным покрытием.
Одно важное ограничение: ремонтный аэрозоль не восстанавливает адгезию на большой площади. Если отслоение охватывает несколько прутьев — точечный ремонт не поможет, покрытие продолжит отходить по краям. В этом случае правильное решение — замена панели с установкой новой.
Белая ржавчина на цинке: когда это не повреждение
После зимы на оцинкованных заборах нередко появляется белый или серовато-белый налёт. Многие принимают его за начало коррозии металла и начинают паниковать.
По ГОСТ 9.307-2021 белая ржавчина — это оксид и гидроксид цинка, продукт взаимодействия покрытия с влагой при ограниченном доступе кислорода. Стандарт прямо указывает: пятна белой коррозии не являются дефектами при условии, что толщина покрытия после их удаления превышает установленное минимальное значение.
Минимальная толщина горячего цинкового покрытия — 40 мкм. Проверяют магнитным толщиномером. Если после удаления налёта толщина выше 40 мкм — всё в порядке. Налёт удаляют жёсткой щёткой с водой, при упорных пятнах — слабым раствором лимонной кислоты. Абразивы и металлические щётки под запретом: снимают цинк вместе с налётом.
Когда правка невозможна: критерии замены панели
Несколько признаков, при которых ремонт экономически и технически нецелесообразен:
- Трещина в основном металле: любая трещина прута — замена. Выпрямленный прут с трещиной лопнет при следующей нагрузке.
- Повреждение покрытия на большой площади: ГОСТ 9.307-2021 допускает точечное восстановление только если открытый участок не превышает 10 см². Если площадь открытого металла больше — требуется повторное цинкование, которое на установленной панели невозможно.
- Лопнувшие сварные узлы: панель с разрушенными точками сварки теряет жёсткость, прутья начинают двигаться относительно друг друга.
Если решение принято в пользу замены — не стоит откладывать. Открытый металл даже за несколько недель обрастает первичной ржавчиной, которая ускоряет коррозию соседних прутьев через контактную зону.
Про механизм ускоренной коррозии оцинкованных конструкций и как её остановить — в статье электрохимическая коррозия оцинкованного забора.
| Тип покрытия | Вид повреждения | Метод восстановления | Что важно при ремонте |
|---|---|---|---|
| Цинк горячий | Открытый металл до 10 см² | Цинкнаполненная краска, 2 слоя | Доля цинка в сухой плёнке не менее 95%, толщина 100 мкм |
| Цинк горячий | Белый налёт после зимы | Удалить, проверить толщину | Если толщина выше 40 мкм — не дефект по ГОСТ |
| Полимер + цинк | Скол полимера до цинка | Ремонтный аэрозоль RAL | Отслоение не должно превышать 5 мм от края трещины |
| Полимер + цинк | Скол до металла с отслоением более 5 мм | Замена панели | Точечный ремонт не восстановит адгезию на большой площади |
| Цинк горячий | Открытый металл более 10 см² или более 0,5% площади | Замена панели или повторная оцинковка | Полевое восстановление не предусмотрено нормой |
Все работы по восстановлению имеет смысл делать при плюсовой температуре — цинкнаполненные краски и большинство ремонтных аэрозолей не наносят при температуре ниже плюс 5°С. Зимой максимум что можно сделать — очистить и временно обработать грунтом, чтобы остановить начальную коррозию.
Если восстановление выходит за рамки точечного ремонта или нужна новая панель взамен замятой — ТЕСАРУС изготавливает 3D-секции под любой типоразмер, можно заказать одну панель без минимальной партии.
Посмотреть сравнение долговечности цинкового и чёрного металла без покрытия — в материале тонкий оцинкованный или толстый чёрный: что дольше стоит.
1 комментарий к “Ремонт 3D-забора после удара: правка и точечное восстановление покрытия”
