Большинство проблем с 3D-забором возникают не из-за плохого материала. Сетка и столбы из нормального проката служат десятилетия. Проблемы появляются на монтаже — конкретно в трёх местах: при установке столбов, при выставлении нижнего зазора и при навеске панелей. Каждая из этих точек имеет типовую ошибку, которую делают снова и снова.
Ниже — последовательность монтажа и разбор ошибок на каждом этапе. Расчёт количества панелей и столбов — это отдельная задача, здесь она не рассматривается.
Что получает покупатель и как принять комплект до монтажа
ГОСТ Р 57278-2016: «поставку ограждения осуществляют комплектом из составных частей или элементов конструкции, готовым к монтажу и сборке, с соответствующей инструкцией». Нет инструкции — повод проверить всё тщательнее до приёмки.
Главное при приёмке — состояние покрытия. ГОСТ Р 58119-2018: «органическое покрытие не должно содержать пузырьков, лунок, пор или царапин до металлической основы, видимых с расстояния приблизительно 0,5 метра». Осматривать каждую панель — не выборочно.
- Торцы панелей: места реза — уязвимая зона. Заводское покрытие на резе обычно нарушено. Хороший поставщик обрабатывает торцы, плохой — нет.
- Кронштейны и метизы: проверьте, что их количество совпадает со спецификацией. Болтов почти всегда меньше, чем нужно.
- Столбы: ГОСТ 30245-2003 запрещает «трещины, закаты, глубокие риски и другие повреждения на поверхности профилей». Осмотр по всей длине перед приёмкой — обязательный шаг.
- Покрытие на столбах: стандарт требует, что «окраску составных частей ограждения следует осуществлять на заводе-изготовителе». Если столбы пришли без покрытия — это не норма.
Важно. рекламация на повреждённое покрытие возможна только до начала монтажа. Как только вы начали вставлять кронштейны, доказать, что царапина заводская, а не монтажная, практически невозможно. Осмотр занимает час, ремонт испорченного забора — несколько дней.
Последовательность монтажа: от разметки до затяжки болтов
Порядок шагов нарушать нельзя — каждый следующий зависит от точности предыдущего.
- Разметка: колышки по углам, шнур, отметки точек столбов с нужным шагом.
- Бурение: глубина под конкретный тип грунта и регион.
- Угловые столбы: выставить по уровню по двум осям, забетонировать, дать схватиться — они задают всю геометрию контура.
- Промежуточные: натянуть шнур между угловыми, каждый промежуточный выровнять по нему и по уровню.
- Выдержка бетона: минимум 72 часа при положительной температуре до навески панелей.
- Навеска и затяжка: начинать снизу; болты кронштейнов затягиваются одновременно после выравнивания панели.
ГОСТ Р 57278-2016 указывает, что «конструкция ограждения должна обеспечивать возможность монтажа по профилю спланированной поверхности местности». Перепад рельефа не препятствие, но требует отдельной разметки под каждую ступень.
Установка столбов: три ошибки, которые видны только после зимы
Столб — основа всей конструкции. Панель вибрирует и испытывает ветровые нагрузки, и всё это нагружает основание столба. Ошибки при установке проявляются не сразу — обычно после первого морозного сезона.
Ошибка первая: засыпка без бетонирования
Засыпают яму щебнем или грунтом, уплотняют — и кажется, что держится. ГОСТ Р 57278-2016 говорит про монтаж опор: «заливкой бетона или засыпкой специально подготовленной песочно-гравийной смесью в заранее пробуренные ямы с одновременной установкой опоры». «Специально подготовленной» — это дренирующий материал, не грунт из ямы. На глинистых грунтах пучение зимой выдавит столб без бетона за один-два сезона.
Ошибки с вертикалью и сроками бетона
Вторая ошибка — уровень прикладывают к одной грани столба, спереди. Столб стоит ровно с фасада, но при взгляде сбоку наклонён. ГОСТ 30245-2003: «местная кривизна профилей в горизонтальной и вертикальной плоскостях не должна превышать 1 мм на 1 м длины профиля». Наклон 5 мм на метр при высоте 2 м даёт 10 мм отклонения наверху — панель встаёт криво. Уровень проверяется с двух перпендикулярных сторон.
Третья — навеска на следующий день после бетонирования. Столб сдвигается под нагрузкой, и вернуть его можно только перебетонировав. ГОСТ 30245-2003: «скручивание профилей вокруг продольной оси не должно превышать величины 2,0 мм плюс 0,5 мм на каждый метр длины профиля». Нагрузка на незастывший бетон выводит столб за этот допуск.
Подробнее о монтаже на рельефе — в статье «Забор на участке с уклоном: ступенчатый или наклонный монтаж».
Нижний зазор: почему 100 мм — это требование, а не пожелание
Это один из немногих параметров монтажа, который прямо задан стандартом. ГОСТ Р 57278-2016: «нижний край полотна основного ограждения должен повторять профиль поверхности местности и находиться над уровнем грунта или фундамента не выше 100 мм».
Две противоположные ошибки дают одинаково плохой результат:

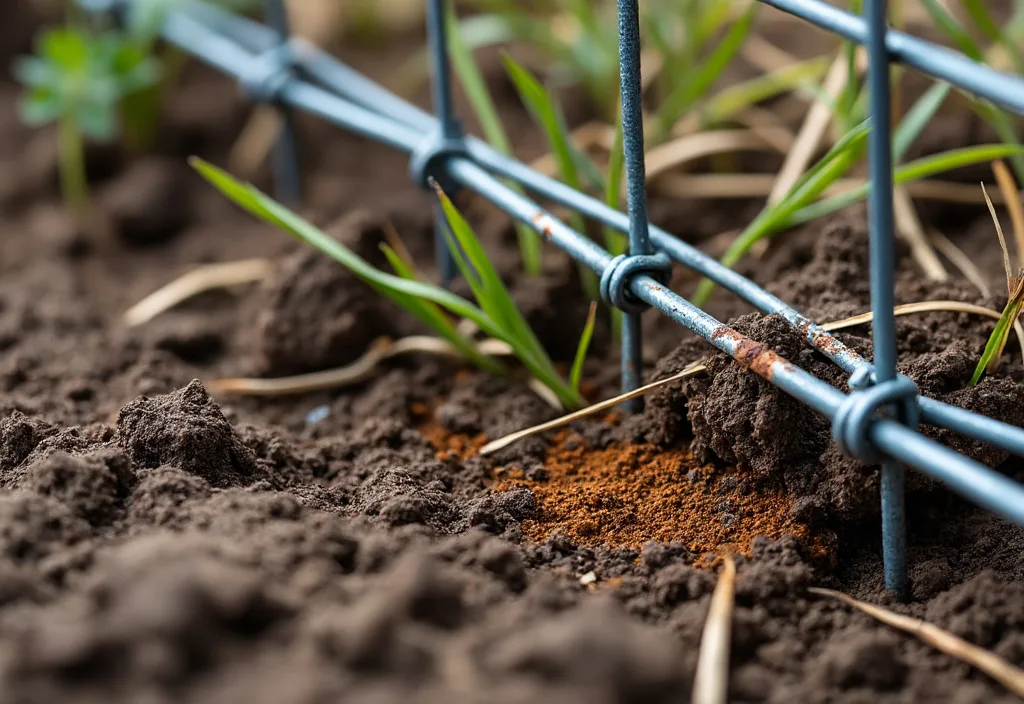

- Панель упёрта в грунт: металл касается земли, влага постоянно контактирует с проволокой. Коррозия начинается у основания, скрытая под грунтом, и обнаруживается только тогда, когда разрушение уже значительное. Проволока внизу ржавеет раньше, чем середина панели покажет первые признаки износа.
- Панель задрана слишком высоко: зазор больше 100 мм — лаз для животных, ручей при ливне поднимает мусор под забор, дети пролезают снизу.
На ровном участке: натянуть шнур на высоте 100 мм и ориентироваться по нему. На рельефе каждую секцию выставлять отдельно — при уклоне больше 50 мм на длину секции ступенчатый монтаж обязателен: панель не гнётся.
| Этап монтажа | Типовая ошибка | Последствие |
|---|---|---|
| Приёмка комплекта | Не осмотрели покрытие до начала монтажа | Рекламация невозможна: царапину не докажешь заводской |
| Установка столбов | Засыпка без бетона на глинистом грунте | Пучение за зиму сдвигает столб |
| Вертикаль столба | Проверили уровень только с фасада | Боковой наклон, панель встаёт криво |
| Нижний зазор | Панель упёрта в грунт | Коррозия у основания через 2-3 сезона |
| Навеска панелей | Болты кронштейнов не затянуты до конца | Панель вибрирует, расшатывает крепёж |
| Покрытие при монтаже | Протаскивание секций по грунту | Царапины до металла, точки коррозии |
Монтаж панелей: ошибки с кронштейнами
Кронштейн — простая деталь, но у неё есть геометрия: гнутый профиль, который должен охватить пруток панели с определённой стороны. Перепутать сторону легко, особенно если монтируют не по инструкции, а на глаз.
Болты и горизонталь панели
Кронштейн, затянутый наполовину, держит панель, но под ветровой нагрузкой начинает люфтить. Болт разбивает отверстие, кронштейн разбалтывается, и через сезон панель держится на трёх болтах из четырёх. Затягивать нужно все болты полностью.
Панель выставляется по уровню, а не по верхнему шнуру: если столб слегка накренён, панель по шнуру встанет криво. Уровень прикладывается к верхней грани панели после навески, до затяжки болтов.
Что делать после монтажа с повреждённым покрытием — в статье «Ремонт 3D-забора после удара: правка и точечное восстановление покрытия».
Покрытие при монтаже: что его убивает
ГОСТ Р 58119-2018: «после 1000 часов на испытуемом образце решётчатой пластины не должно быть видимых признаков коррозии, образования пузырьков, размокания или отслаивания покрытия». Монтаж может свести это требование на нет за один день. Три действия, которые повреждают покрытие:
- Протаскивание по грунту: острые камни и грунт режут полимерное покрытие. Панели нужно переносить, а не тащить.
- Укладка металлом на металл: если складывать панели стопкой без прокладок, острые прутки снизу режут покрытие сверху.
- Сварка без защиты: при приварке упоров или петель калитки соседние участки нагреваются, покрытие отслаивается в радиусе шва. Стандарт: «покрытие не должно отставать от металлической основы на протяжении более 5 мм». После сварки без защиты зона отслоения будет значительно больше.
Подробнее о том, как сезон влияет на монтаж — в статье «Сезонность монтажа забора: весна, зима и что дороже».
Финальная проверка после монтажа
ГОСТ Р 57278-2016: «конструкция ограждения должна обеспечивать простоту и удобство его монтажа». Правильно смонтированный забор доработок не требует.
- Столбы по уровню: проверить с двух сторон, особенно угловые.
- Нижний зазор: по всему периметру — не выше 100 мм нигде.
- Болты кронштейнов: пройтись по каждому — ни один не должен проворачиваться руками.
- Ворота и калитка: открыть и закрыть несколько раз. Притирка не должна требоваться.
- Покрытие: осмотреть торцы панелей и места соединения с кронштейнами на царапины.
Выбор шага столбов под жёсткость панели и ветровую нагрузку — в статье «Шаг столбов забора: 2,5 / 3 метра — как выбрать без переделки».
