Кирпичный столб трескается по шву через полтора года после установки — и почти всегда причина одна: закладная деталь зажата без зазора, металл при нагреве давит на раствор изнутри. Узел, который держит секцию, начинает разрушать сам столб.
Разберём этот узел пошагово: профиль закладной, положение в кладке, сварной шов к секции, защита от коррозии, типовые ошибки.
Что такое закладная и как она работает

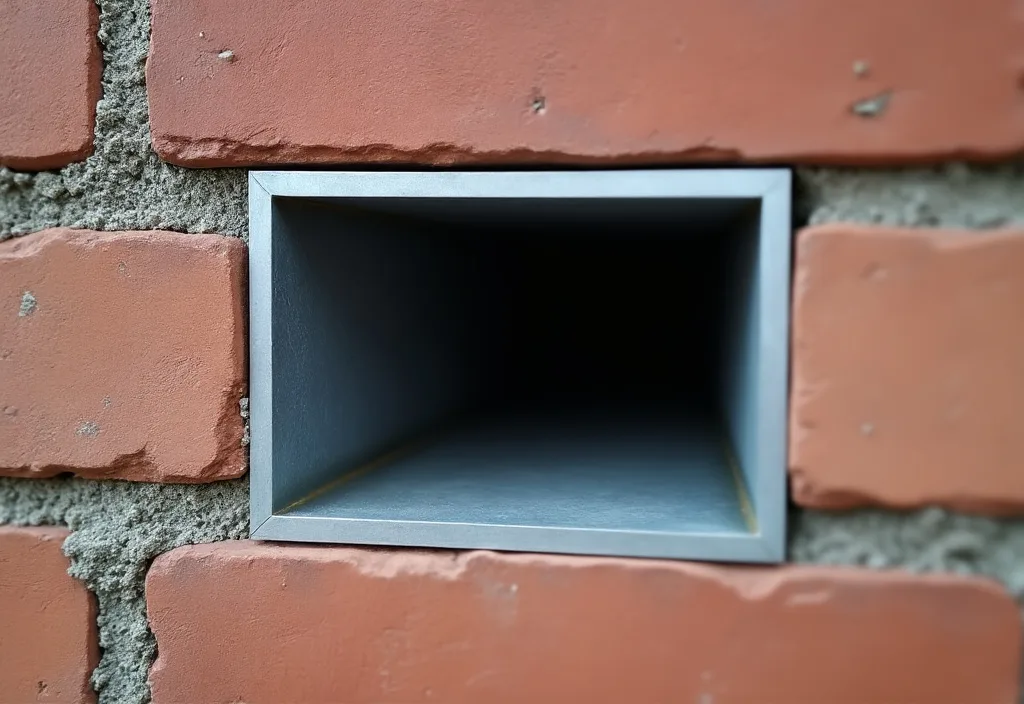

Закладная — отрезок стального профиля, который замуровывают в кирпичный столб горизонтально. Торцы выходят с обеих сторон. К торцу или боку закладной приваривают металлическую секцию.
Кирпич держит закладную через сцепление раствора с поверхностью профиля. Закладная держит секцию сваркой. Это единственная точка жёсткой связи кирпичной кладки с металлической частью забора.
Закладную монтируют на этапе кладки — не после. Анкеры в готовом столбе работают только на вырыв, но не на опрокидывание секции при боковой нагрузке. В статье о столбах для забора из кирпича с закладными для лаг подробно разобрана эта разница.
Профиль закладной: что берут и что требует ГОСТ 30245-2003
Для закладных в кирпичных столбах заборов берут квадратный или прямоугольный замкнутый профиль по ГОСТ 30245-2003. Типичные сечения — 60×60 или 80×80 мм, толщина стенки не менее 3 мм.
Продольный сварной шов профиля выполняется автоматической высокочастотной сваркой и должен располагаться от грани не ближе 4t (п. 4.9). Для стенки 3 мм — минимум 12 мм от ребра. По п. 4.11 непровары шва не должны превышать 50 мм на 1 м, каждый — не более 20 мм. Дефектный шов у торца — риск трещины в точке приварки секции.
Геометрические допуски, важные для монтажа
- Допуск по размеру (до 100 мм): +/- 1,0% от размера, не менее +/- 0,5 мм (п. 3.4). Для профиля 60×60 мм — +/- 0,6 мм по каждой стороне.
- Угол 90° в сечении: отклонение не более +/- 1°30′ (п. 3.6). Больший перекос — торец выходит под углом, шов к секции неравномерный.
- Скручивание: не более 2,0 мм + 0,5 мм/м длины (п. 4.4). Для метровой закладной — максимум 2,5 мм по всей длине.
- Выпуклость/вогнутость стенок: не более 0,01 от размера профиля (п. 4.5). Для 80 мм — не более 0,8 мм вздутия стенки.
Прочность шва нормирована: по п. 4.12 временное сопротивление разрыву продольного шва должно быть не менее 0,95 от сопротивления основного металла. Закладная не лопнет по шву при нормальной нагрузке от секции. О том, какой прокат лучше подходит для закладных по соотношению прочности и стоимости, написано в статье металлопрокат для забора — какой выбрать.
Положение закладной в кладке
Закладная проходит через тело столба насквозь горизонтально. Для столба 380×380 мм длина закладной — около 600 мм: 380 мм в теле плюс выступы 80-120 мм с каждой стороны для приварки секции. По ГОСТ 30245-2003 профили изготавливают длиной от 6,0 до 12,0 м и нарезают на заготовки.
Для секции высотой 1,5-2,0 м ставят две закладные: нижнюю на высоте 200-300 мм от земли, верхнюю на 200-300 мм от верха столба. Расстояние между ними — около 1,0-1,2 м, совпадает с расположением горизонтальных лаг секции.
Нижняя закладная работает и на осадочные подвижки — если фундаменты под столбом и под секцией дают разную усадку, сдвигающую нагрузку принимает именно она. Расчёт глубины заложения для Челябинска разобран в статье закладная под откатные ворота: глубина в Челябинске.
Шов кладки вокруг закладной: температурные подвижки
Сталь расширяется при нагреве быстрее кирпичной кладки. Коэффициент линейного расширения стали — около 11-12 мкм/(м·°С), кладки — около 5-7 мкм/(м·°С). На 600 мм длины закладной при перепаде от -30°C до +60°C металл удлиняется примерно на 0,6-0,8 мм больше, чем кирпич.
Важно. ГОСТ 9.307-2021 (п. 4.3.4) устанавливает: расстояние между параллельными поверхностями в изделии не менее 4 мм. Примечание к этому пункту прямо говорит: «При расстояниях менее 4 мм возможна непроцинковка и щелевая коррозия в период эксплуатации». Если профиль зажат без зазора, влага, попавшая по шву, не выйдет наружу.
На практике делают одно из двух: оставляют зазор 2-4 мм в растворе вокруг профиля и заполняют его герметиком, либо до укладки оборачивают закладную рубероидом — профиль получает скользящую поверхность и не тянет раствор при расширении.
| Параметр профиля | Норма по ГОСТ 30245-2003 | Что значит для узла закладной |
|---|---|---|
| Допуск по размеру (до 100 мм) | +/- 1,0%, не менее +/- 0,5 мм | Для профиля 60×60 мм — допуск +/- 0,6 мм по каждой стороне |
| Отклонение угла 90° в сечении | +/- 1°30′ | При большем перекосе торец выходит под углом, секция не встанет ровно |
| Скручивание | 2,0 мм + 0,5 мм/м длины | Метровая закладная — максимум 2,5 мм скрутки по всей длине |
| Выпуклость/вогнутость стенки | Не более 0,01 от размера профиля | Для 80 мм — не более 0,8 мм вздутия стенки |
| Непровары продольного шва | Не более 50 мм/м, каждый — не более 20 мм | Дефектный шов у торца — риск трещины при сварке секции |
Сварной шов секции к закладной
Требования к качеству шва перед цинкованием

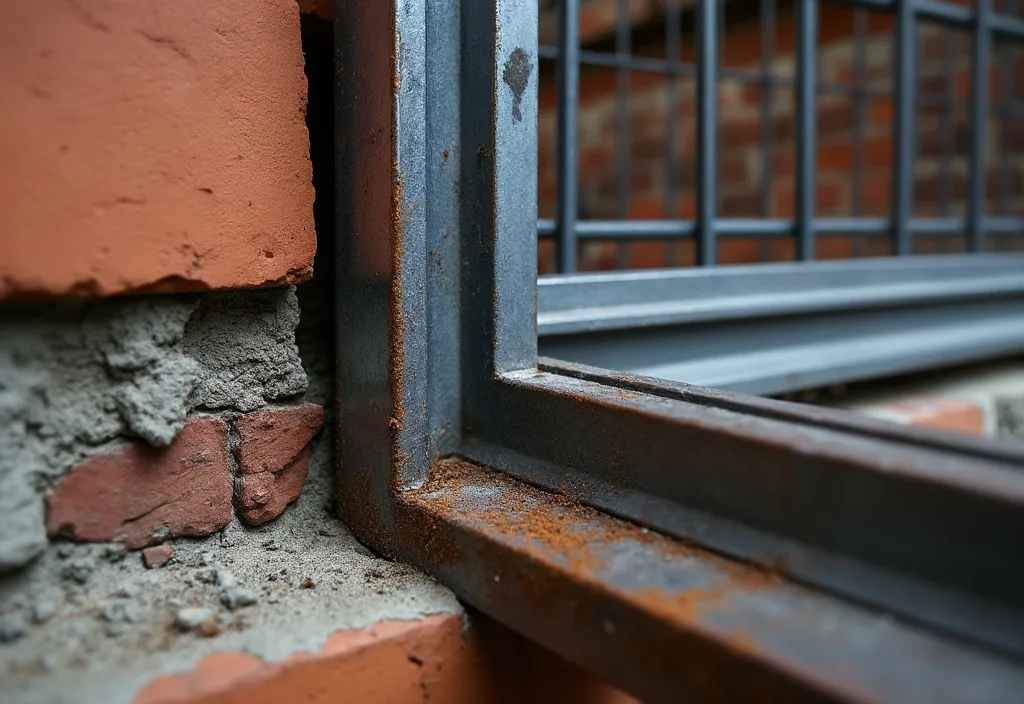

Секция варится к торцу или к боку закладной. Стыковой шов к торцу даёт большую прочность, угловой к боковой стенке — проще в исполнении на месте. Если закладная уйдёт на горячее цинкование, ГОСТ 9.307-2021 предъявляет прямые требования к шву.
По п. 4.3.11 сварные швы должны быть равномерными, плотными и сплошными по всей длине, зачищенными от шлака и не иметь зазоров. Не допускаются поры, свищи, трещины, шлаковые включения. Прерывистый шов в нахлесте даёт полость под покрытием.
Стыковые швы и нахлёст: что важно
По п. 4.3.12 стыковые швы элементов конструкций должны быть выполнены двусторонними либо односторонними швами с полным проваром. При угловом шве в нахлёсте расстояние между поверхностями — не менее 4 мм, иначе цинк туда не зайдёт и начнётся щелевая коррозия.
Защита от коррозии: закладная в кладке и снаружи
Часть профиля в теле кладки изолирована раствором — коррозия там медленная. Выступающая часть открыта атмосфере и требует покрытия.
По п. 4.5.5 ГОСТ 9.307-2021 толщина горячего цинкового покрытия — не менее 40 мкм. По таблице 2 стандарта для металла толщиной от 3,0 до 6,0 мм минимальная локальная толщина 55 мкм, среднее значение 70 мкм. По п. 4.1.6 цинковать изделия с толщиной стенки менее 2 мм не рекомендуется из-за возможных деформаций и невозможности гарантировать толщину покрытия.
По п. 4.3.14 острые углы и кромки должны быть скруглены радиусом не менее 0,3 мм перед цинкованием — острые рёбра берут меньше цинка и остаются слабее защищёнными.
Граница «кладка/открытый воздух» — критическая зона. Здесь собирается конденсат, влага затекает в зазор между раствором и металлом. Практическая мера: выступающую часть закладной грунтуют и красят до шва раствора, заходя на 20-30 мм под кладку. После завершения кладки стык закрывают герметиком.
Как устроен полный комбинированный забор с кирпичными столбами и сварными секциями — в статье забор из сварных секций с кирпичными столбами.
Типовые ошибки при монтаже
- Закладная не горизонтальна: скручивание при укладке в шов — торец выходит повёрнутым, секция висит криво.
- Выступ слишком короткий: расстояния не хватает для нормального шва, варят вплотную к кирпичу.
- Выступ слишком длинный: консольный изгиб нарастает — закладная 60×60 мм с выступом 300 мм работает как рычаг и расшатывает гнездо в кладке.
- Шов поверхностный: нет провара корня, прихватки вместо сплошного шва. Вибрация от ветра постепенно разрабатывает дефекты.
- Нулевой зазор в кладке: раствор залит вплотную к профилю без скользящего слоя. После первого сезона трещины по шву кладки, потом — откол лицевого слоя кирпича.
Первый признак, что узел работает неправильно — вертикальная трещина в столбе по линии профиля после первой зимы. Это не усадка кладки — это давление расширяющегося металла.
