Двадцать тысяч циклов открывания и закрывания — нижняя планка для откатной створки по таблице 2 ГОСТ 31174-2017. У стрелы шлагбаума такой строки в нормах нет вообще: стандарт написан про полотна, а стрела полотном не является. С этого расхождения и начинается разница в стоимости владения, которой не видно в коммерческом предложении.
Управляющему показывают два числа: цену комплекта со стойкой и стрелой и цену откатной створки с приводом. Первое меньше, иногда вдвое. Дальше идут десять лет расходов, которых в этих числах нет, и по половине из них у шлагбаума нет никаких обязательств, кроме паспорта поставщика.
Две разные задачи под один бюджет

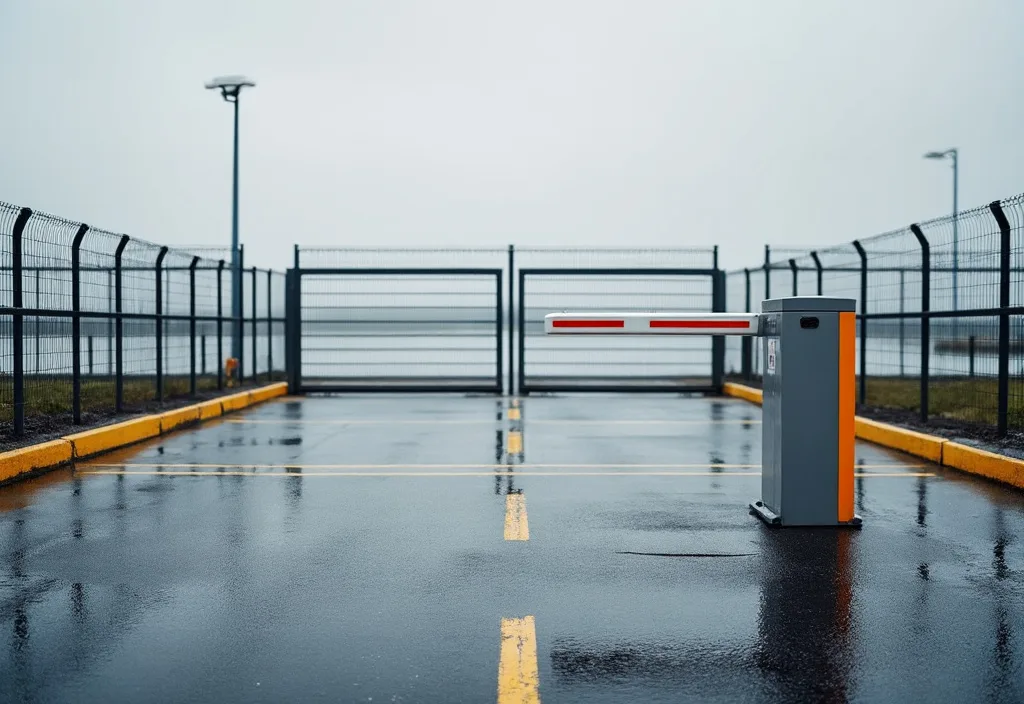

Шлагбаум ограничивает проезд. Ворота закрывают проём. Это не синонимы: через поднятую стрелу проходит пешеход, проезжает мотоцикл, пролезает кто угодно, а закрытая створка перекрывает габарит целиком. Если задача — считать въезжающие машины, стрелы достаточно. Если задача — закрыть периметр, то дальше вопрос уже не о цене, а о том, чем вы этот периметр держите.
Область применения ГОСТ 31174-2017 сформулирована так: «Настоящий стандарт распространяется на металлические ворота (воротные системы) с полотнами на основе металлических конструкций, заполненных различными материалами, включая полотна шторного типа, устанавливаемые в стеновые проемы зданий и сооружений различного назначения, в том числе гаражей, а также на конструкции ворот, используемые в системах ограждений на открытых площадках». Последние слова тут важнее всех: открытая площадка с ограждением — это ровно ваша парковка, и створка на её въезде попадает под стандарт со всеми его числами.
Со стрелой иначе. Как разделить территорию и где вообще проходит граница участка, разбиралось в материале про забор для парковки; здесь достаточно того, что стрела границу обозначает, но не закрывает.
Стартовые работы: то, что покупается один раз

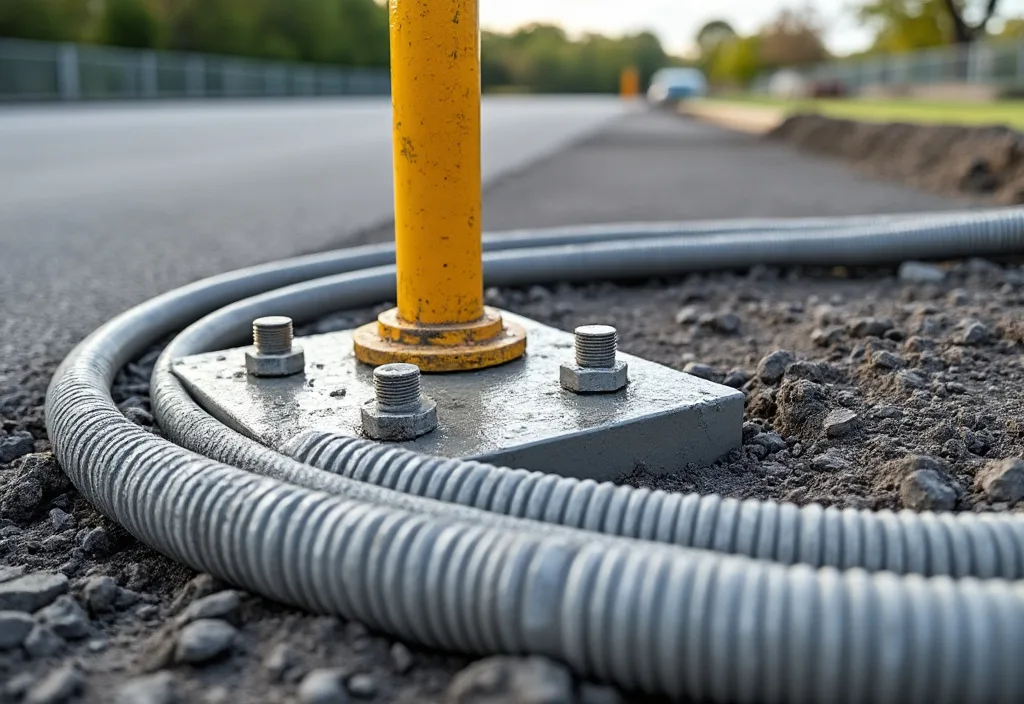

В обоих случаях в земле оказывается бетон: под стойку шлагбаума и под опоры откатных ворот с закладной под привод. Разница в объёме, а не в наличии. И там, и там нужна траншея под кабель, и там, и там понадобится бригада.
ГОСТ 31174-2017 в пункте 11.2 требует прямо: «Монтаж ворот должен проводиться силами специализированных строительных организаций или монтажных бригад предприятия-изготовителя согласно типовой инструкции по монтажу конкретных видов ворот, утвержденной его руководителем. Окончание монтажных работ должно быть подтверждено актом сдачи-приёмки, включающим в себя гарантийные обязательства производителя работ».
- Акт: для ворот это требование нормы, для стрелы — только пункт вашего договора, если вы его туда впишете.
- Крепёж: по пункту 11.4 при монтаже ворот рекомендуется использовать болтовые (резьбовые) бессварные и анкерные соединения, то есть узел разбирается без болгарки.
- Площадка под автоматику: по пункту 5.1.14 конструкция ворот должна предусматривать площадки и крепёжные элементы для установки электрических механизмов и приборов автоматики.
Ресурс: 20 000 циклов против строки в паспорте
Таблица 2 ГОСТ 31174-2017 задаёт для распашных и откатных ворот нижнюю границу в 20 000 циклов открывания и закрывания, а усилие ручного открывания ограничивает 150 Н. Это не обещание продавца, а минимум, ниже которого изделие стандарту не соответствует.
Для стрелы шлагбаума аналогичной строки в стандарте нет, и это не придирка к формулировкам: если поставщик пишет в паспорте миллион циклов, вы вправе на него опираться, но опираетесь вы на паспорт, а не на норму. Разница вылезает в споре, когда механизм встал на третьем году.
Сколько циклов набегает на самом деле
Пятьдесят машин в сутки на въезд и выезд дают сотню циклов в день. Дальше арифметика простая, и она обычно отрезвляет тех, кто считал ресурс «на глазок». Отдельный разговор — режим работы привода: интенсивность привода в процентах означает не полсуток непрерывной работы, а минуты из каждых десяти.
Важно. считайте циклы до покупки, а не после. Число циклов в сутки определяет и класс привода, и то, доживёт ли конструкция до конца гарантийного срока в том режиме, в котором вы её собираетесь гонять.
Электрика и то, что она тянет за собой
Тут обе стороны в одинаковом положении, и это надо знать заранее. ГОСТ 31174-2017 прямо выводит привод из своей области: «Настоящий стандарт не распространяется на лифтовые и шлюзовые ворота, ворота специального назначения в части дополнительных требований к пожаробезопасности, а также на механизмы автоматического привода ворот». То есть ни у стрелы, ни у створки сам мотор стандартом не закрыт — его характеристики целиком на совести изготовителя привода.
Что стандарт всё-таки требует от ворот, так это работоспособность без электричества. Пункт 7.4: «Электрические механизмы запирания в конструкции ворот должны предусматривать возможность их открытия при отсутствии электроэнергии». Плюс пункт 7.9 ограничивает силу удара полотна автоматизированных ворот по телу человека значением 400 Н, а скорость полотна, работающего только на силе тяжести, — 0,3 м/с.
Подбирать мотор по весу створки — распространённая ошибка; как это делается правильно, разобрано в статье про подбор привода по усилию.
Покрытие и крепёж: расход, который идёт каждый год
Окрашенная площадь у створки больше, чем у стойки со стрелой, и это честный минус ворот. Но стандарт требует не просто покрасить: по пункту 5.3.3 конструкции воротных систем должны быть защищены от коррозии, а «в технической документации изготовителя рекомендуется указывать сроки возобновляемости защитных покрытий».
Именно эта строка превращает покраску из разовой работы в статью бюджета. Спросите срок возобновляемости до подписания договора — тогда вы знаете, раз в сколько лет придёте с краской. Для горячего цинкования толщина нормируется отдельно: по ГОСТ 9.307-2021 она должна быть не менее 40 мкм.
Ремонт и простой: что ломается и что меняется
Разница в ремонтопригодности заложена в конструкцию нормой. Пункт 5.1.13 ГОСТ 31174-2017: «Конструкция и крепление элементов, обеспечивающих функционирование и безопасность эксплуатации ворот (торсионных пружин, тросов, пружинных амортизаторов, запирающих приборов и др.), должны позволять проводить их замену без нарушения целостности деталей изделия».
Переведём на язык сметы: изношенный узел ворот меняется отдельно от полотна. У моноблочной стойки шлагбаума такого требования нет, и замена редуктора может означать замену всего корпуса.
- Гарантия: по пункту 12.2 гарантийный срок с момента продажи изделия составляет не менее одного года; у стрелы срок такой, какой вы записали в договор поставки.
- Скрытые дефекты: по пункту 6.14 приёмка изделий потребителем не освобождает изготовителя от ответственности при обнаружении скрытых дефектов в течение гарантийного срока.
- Зима: отказы на морозе — отдельная статья простоя, и по типу привода их не предсказать, об этом есть разбор про рабочую температуру шлагбаума.
| Статья | Откатные ворота | Шлагбаум |
|---|---|---|
| Нижняя планка ресурса | 20 000 циклов по таблице 2 ГОСТ 31174-2017 | только паспорт поставщика |
| Усилие ручного открывания | не более 150 Н по таблице 2 | норма не установлена |
| Гарантийный срок | не менее одного года по пункту 12.2 | по договору поставки |
| Монтаж и его сдача | акт сдачи-приёмки по пункту 11.2 | по договору поставки |
| Привод | под ГОСТ 31174-2017 не подпадает | под ГОСТ 31174-2017 не подпадает |
| Площадь под окраску | рама и обшивка створки | стойка и стрела |
Горизонт десяти лет и что писать в договоре
ГОСТ 27751-2014 определяет срок службы как «Продолжительность нормальной эксплуатации строительного объекта с предусмотренным техническим обслуживанием и ремонтными работами (включая капитальный ремонт) до состояния, при котором его дальнейшая эксплуатация недопустима или нецелесообразна». Обслуживание и ремонт входят в срок службы по определению. Значит, сравнивать надо не цену комплектов, а сумму по шести статьям выше за весь горизонт.
Что требовать письменно у поставщика шлагбаума
- Ресурс: число циклов до первого регламентного обслуживания и до капитального, цифрой в паспорте.
- Разборность: перечень узлов, которые меняются отдельно от стойки.
- Сроки покрытия: через сколько лет возобновляется защитное покрытие стойки и стрелы.
- Сдача работ: акт с гарантийными обязательствами на монтаж, а не только накладная на товар.
Где шлагбаум выигрывает честно
Узкий въезд без места под отвод створки, поток в сотни машин с коротким интервалом, требование пропускать оперативный транспорт за секунды — в этих сценариях стрела уместнее, и спорить не с чем. Проигрывает она не по скорости, а по обязательствам: всё, что у ворот записано в стандарте, у стрелы придётся переносить в договор своими руками.
Если считать честно, выбор упирается в один вопрос: вам нужен учёт проезда или закрытый периметр. Откатные ворота и калитки по размерам проёма варит завод ТЕСАРУС в Челябинске — со своими закладными, приводом и актом сдачи-приёмки.
