Ворота стоят на закладной, подрядчик достаёт акт и ручку. В ГОСТ 31174-2017 про этот момент сказано жёстче, чем принято обсуждать на объекте: изделия, не прошедшие приёмочный контроль хотя бы по одному показателю, бракуют. Один показатель мимо — изделие бракованное целиком.
Второе, что стоит прочитать до подписи, спрятано в примечании к порядку входного контроля: если дефект обнаружен после монтажа или хранения и не зафиксирован при приёмке, изготовитель за него не отвечает. Час с рулеткой на объекте стоит дороже, чем кажется: после росчерка ручкой его уже не купить.
Чем приёмка отличается от осмотра
Осмотр — это когда обошли ворота кругом и остались довольны. Приёмка — процедура с заранее известным списком показателей и результатом: принято, принято с замечаниями, не принято. На заводе приёмочный контроль готовой продукции проводят методом сплошного контроля, то есть смотрят каждое изделие, а не выборку. На объекте по результатам контроля составляют акт приёмки и сдачи изделий.
Список того, что проверяют при поставке ворот на объект или частному потребителю, в стандарте закрытый: количество изделий по заказу, тип изделия, наличие маркировки, габаритные размеры выборочно, внешний вид, комплектность и наличие пакета сопроводительной документации. Всё остальное — ваша инициатива.
- Принято: замечаний нет, гарантийный срок пошёл, претензии дальше только по скрытым дефектам.
- Принято с замечаниями: дефекты перечислены в акте, там же срок устранения. Самая рабочая форма.
- Не принято: есть дефект, который не убрать без замены части изделия. Акт не подписывается.
Что подрядчик обязан отдать на руки
Комплект поставки стандарт описывает поимённо: спецификация деталей, узлов и отправочных элементов, документ о качестве, то есть паспорт, плюс инструкция по эксплуатации. Сборно-разборным воротам добавляют инструкцию по сборке. Паспорт допускается оформлять один на партию, но штамп технического контроля завода в нём быть обязан.
Маркировка — отдельная история, на которую почти никто не смотрит. Каждое изделие маркируют водостойкой краской или ярлыком с наименованием либо товарным знаком изготовителя, условным обозначением и артикулом, датой изготовления или номером заказа. В стальных конструкциях жёстче: маркировку наносят в двух местах, доступных для чтения при хранении и монтаже. Её отсутствие через полгода превращается в диалог «а докажите, что это наши ворота». Подробнее про пакет документов и гарантию мы разбирали в материале о том, что требовать у завода до подписи акта.
Чек-лист из 18 пунктов

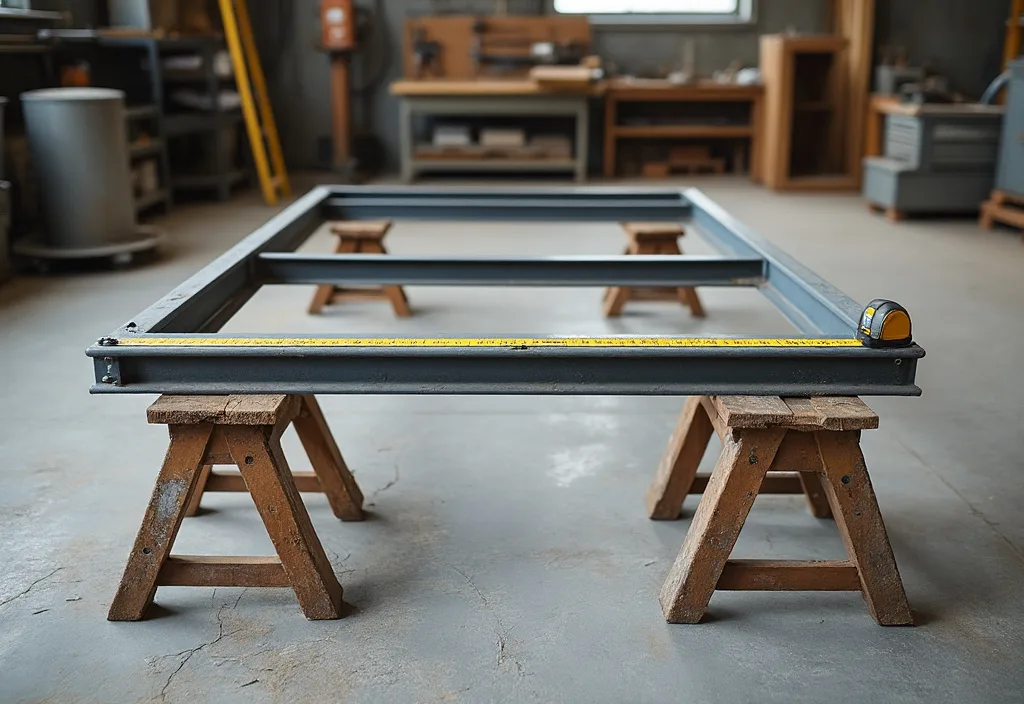

Список разбит по месту проверки: бумаги смотрят до разгрузки, геометрию и сварку — пока ворота лежат горизонтально или стоят на подставках, механику — после установки на опоры. Вернуть ворота на завод из кузова проще, чем с закладной.
Бумаги и маркировка
- Паспорт: на изделие или на партию, со штампом технического контроля завода. Без штампа это распечатка, а не документ о качестве.
- Спецификация: перечень деталей, узлов и отправочных элементов. По ней считают, всё ли привезли, а не по памяти водителя.
- Инструкции: по эксплуатации обязательно, по сборке — если ворота приехали разобранными.
- Документы на комплектующие: роликовые опоры, улавливатели, привод. Полотно закрыто стандартом на ворота, фурнитура — документацией своего изготовителя.
- Маркировка на полотне: изготовитель или товарный знак, обозначение и артикул, дата изготовления либо номер заказа, на видном месте и водостойко.
- Сверка с заказом: тип, количество, сторона открывания. Левое вместо правого формально не дефект, а пересорт, но переделывать столько же.
Геометрия и сварка
- Габариты полотна: высота и ширина, замер в трёх сечениях. Отклонение от номинального габаритного размера полотна — не больше 5,0 мм в плюс или в минус.
- Диагонали: разность длин диагоналей не больше 3 мм, если самая длинная сторона рамы до 2000 мм, и не больше 5 мм, если сторона длиннее. Эти два числа мы разбирали подробно вместе с методикой замера.
- Прямолинейность: натянуть шнур вдоль нижней балки и вдоль верхней обвязки. Видимая дуга — повод достать рулетку, а не спорить на глаз.
- Трещины и кратеры: металл шва и граничной зоны без трещин, кратеры в местах окончания сварки переварены.
- Плотность швов: по всей длине, без прожогов, сужений, наплавов, непроваров и шлаковых включений.
- Подрезы и выпуклость: переход от шва к основному металлу плавный, очертания подрезов плавные. Выпуклость и вогнутость углового шва допускаются до 30% катета.
Механика, покрытие и акт
- Покрытие: отойти на полтора метра при нормальном освещении. Дефекты поверхности, различимые невооружённым глазом с расстояния 1,5 м при освещении не менее 300 лк, не допускаются.
- Следы сварки под краской: запросить фото или протокол контроля швов, сделанный до окраски. На объекте эту проверку уже не повторить.
- Ход створки: прокатить рукой от упора до упора. Усилие ручного открывания и закрывания для откатных ворот — не более 150 Н; бытовой безмен покажет это как 15,3 кгс.
- Петли и замки: работу петель проверяют пятиразовым открыванием и закрыванием полотна. Ход должен быть лёгким и плавным, без заеданий.
- Ограничители хода: ворота любого типа обязаны иметь устройства, ограничивающие перемещение полотна в заданном безопасном диапазоне. У откатных это улавливатели и концевые упоры; как выставляют верхний, показано в отдельном разборе.
- Акт приёмки и сдачи: перечень замечаний, сроки устранения, дата, с которой пошёл гарантийный срок.
Важно. пункты с четырнадцатого по семнадцатый физически невозможно проверить после того, как ворота приварены к закладной и сданы. Если времени в обрез, начинайте с них, а бумаги дочитаете вечером.
Что меряют рулеткой, а что только документом
Половина списка закрывается инструментом из кармана: рулетка, шаблон сварщика, безмен. Вторая половина требует бумаг с завода, и договариваться о них надо заранее.
| Что проверяем | Норма | Чем проверить |
|---|---|---|
| Габаритные размеры полотна | отклонение не более 5,0 мм в обе стороны | рулетка, замер в трёх сечениях |
| Диагонали рамы, сторона до 2000 мм | разность не более 3 мм | рулетка по двум диагоналям |
| Диагонали рамы, сторона свыше 2000 мм | разность не более 5 мм | рулетка по двум диагоналям |
| Подрезы у шва | переход к основному металлу плавный, очертания плавные | глаз, шаблон сварщика |
| Выпуклость и вогнутость углового шва | до 30% катета | универсальный шаблон сварщика |
| Дефекты покрытия | не различимы с 1,5 м при освещении от 300 лк | отойти на полтора метра |
| Работа петель калитки | пять циклов открывания и закрывания без заеданий | руками |
| Усилие перемещения створки | не более 150 Н | динамометр или безмен |
Швы после покраски уже не проверишь
Здесь заказчики теряют больше всего. ГОСТ 23118-2019 требует проводить операционный контроль качества сварных соединений до нанесения антикоррозионной защиты, включая окрашивание. А при приёмо-сдаточных испытаниях контрольные участки швов должны быть очищены от нанесённой защиты. По правилам шов смотрят на голом металле, а вам привозят изделие под порошковой краской в два слоя.
Выхода два, и оба решаются до отгрузки. Первый: попросить фотофиксацию швов на этапе сварки, до покраски. Второй: приехать на производство в день сварки. Что именно смотреть на шве глазами, мы расписывали в материале про контроль сварных швов.
- Видно под краской: наплавы, грубая чешуя, резкие переходы к основному металлу, незаваренные кратеры на торцах.
- Не видно под краской: непровар, шлаковые включения, пористость, подрез, залитый толстым слоем грунта.
- Не видно без приборов: внутренние дефекты стыковых швов. Для них есть ультразвук, и на бытовых воротах его не делают.
Нашли дефект: что писать в акт
Стандарт делит дефекты на две группы. К значительным и критическим относят дефекты, не устранимые без замены части изделия, а также разукомплектованность. К малозначительным — устранимые дефекты, не влияющие на функциональные характеристики. Кривая диагональ рамы — первая группа. Скол краски на торце — вторая.
Формулировка в акте должна содержать три вещи: что именно не так, чем измерено и какой срок на устранение. «Плохо покрашено» — это не замечание, это настроение. «Непрокрас нижней обвязки на длине 400 мм, устранить до 30 сентября» — замечание, с которым можно работать.
- Гарантия: гарантийный срок с момента продажи изделия — не менее одного года. Меньше писать в договоре нельзя, больше можно.
- Скрытые дефекты: приёмка изделий потребителем не освобождает изготовителя от ответственности за скрытые дефекты, которые нарушили эксплуатационные характеристики в течение гарантийного срока.
- Испытания: периодические испытания по эксплуатационным характеристикам проводят не реже одного раза в пять лет либо при изменении конструкции. Протокол можно спросить у завода.
