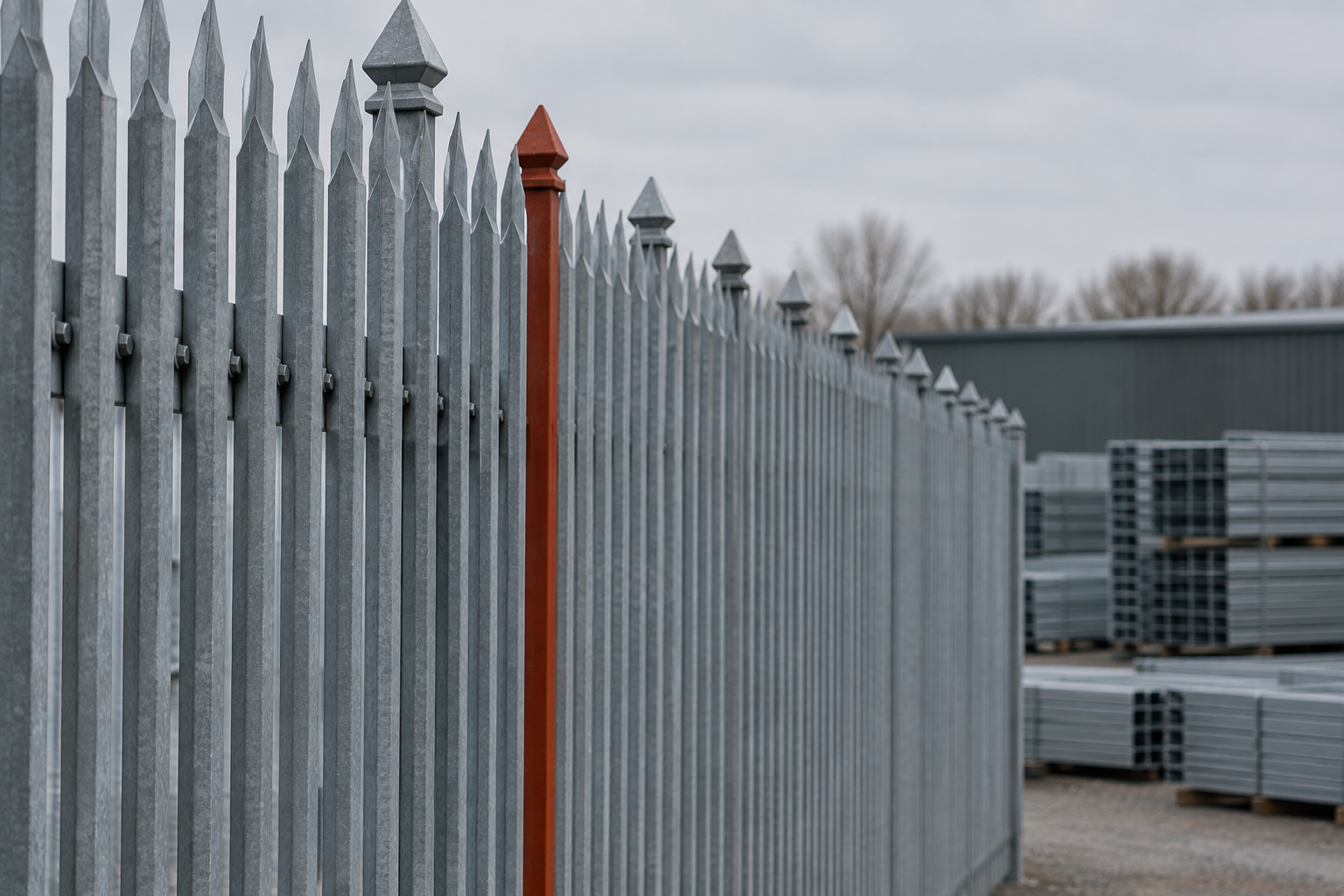

Пики и навершия на верхнем краю забора часто воспринимают как чисто декоративный элемент. На самом деле это дополнительное верхнее ограждение, которое нормируется пунктом 6.1 ГОСТ Р 57278-2016 и устанавливается для усиления защитных свойств основного полотна. Понимание разницы между функцией и украшением поможет выбрать правильную конструкцию и обосновать затраты перед клиентом.
От выбора трубного проката до финального покрытия — каждый шаг подчиняется своему ГОСТу. Эта статья приведёт вас по цепочке производства: от замера до визуального контроля обезжиривания перед покраской.
Зачем нужны пики: защита по ГОСТ
Пики — это дополнительное верхнее ограждение. По классификации в пункте 4.1 ГОСТ Р 57278-2016 ограждения делятся по функциональному назначению на основное, дополнительное (верхнее и нижнее) и предупредительное. Пункт 6.1 этого же стандарта говорит прямо: для усиления защитных свойств основного ограждения следует устанавливать дополнительные верхнее и нижнее ограждения. Это — защитная роль, не декоративная.
Полотно как физический барьер
По определению в пункте 3.16 ГОСТ Р 57278-2016, полотно ограждения — это элемент конструкции, который представляет собой физический барьер, препятствующий проникновению нарушителя. Пики, привариваемые к верхней кромке столбов, расширяют эту функцию вверх и делают забор более труднопреодолимым.
Декор по стандарту: что считается украшением
Горячее цинкование по ГОСТ 9.307-2021 — это защита. В пункте 4.1.2 стандарта чётко сказано: покрытие горячего цинкования предназначено для защиты от коррозии изделий из чугуна и стали и не является декоративным. Это чисто рабочий слой, серый и матовый.
Лакокрасочные материалы делают другое. По ГОСТ 9.104-2018, в введении сказано, что ЛКМ не только защищают изделия от разрушения, но и придают им декоративный вид. Чёрная краска скрывает цинк, придаёт забору однородный вид, создаёт впечатление цельности. По ГОСТ 27751-2014 (пункт 2.1.14), строительная конструкция может быть одновременно ограждением и декоративным элементом. Пика может защищать и выглядеть красиво — это не противоречит нормам.
Из какой трубы делают пики и навершия
Трубный прокат для пик выбирают из трёх основных типов: круглые электросварные, водогазопроводные и квадратные. Каждый имеет свой ГОСТ и свои ограничения по длине. Декоративный забор из круглой трубы демонстрирует практическое применение круглого проката по ГОСТ 10704.
- Круглые электросварные: ГОСТ 10704-91. Трубы диаметром до 70 мм изготовляют длиной не менее 4 м, диаметром свыше 152 мм — не менее 10 м по требованию заказчика.
- Водогазопроводные: ГОСТ 3262-75. Поставляют мерной длины с припуском на каждый рез ровно 5 мм. При нескольких резах припуск суммируется: два реза = 10 мм добавки.
- Квадратные: ГОСТ 8639-82. Электросварные квадратные трубы поставляют длиной от 5 до 9 м. Припуск согласовывается с поставщиком.
Расчёт припуска при раскрое
Если вам нужно 10 пик по 150 мм из одной трубы длиной 1,5 м, учтите припуск. Десять пик — это девять резов, 45 мм припуска по ГОСТ 3262-75 плюс сами пики 1500 мм = итого 1945 мм минимум. Трубы 1,5 м этого не хватит.
Сварка наверший: нормы шва и проволока
Когда пики привариваются к столбу, качество шва — критично. ГОСТ 14771-76 регулирует размер катета углового шва, допуск на выпуклость, выбор проволоки. Катет — расстояние от вершины угла до его гипотенузы. В пункте 8 стандарта сказано: для деталей толщиной до 3 мм катет не должен превышать 3 мм. Для более толстых (свыше 3 мм) катет ограничен 1,2 толщины более тонкой детали. Если столб 4 мм, а пика 2 мм, то катет максимум 2 × 1,2 = 2,4 мм.
Сварной забор с пиками показывает, как эти расчёты применяются на практике. Пункт 11 ГОСТ 14771-76 разрешает выпуклость или вогнутость до 30% катета, но не более 3 мм. Для сварки пик используют проволоку по ГОСТ 2246-70 диаметром 1,6 мм, марка Св-08Г2С, с омедненной поверхностью. Она совместима с аргоном или газовыми смесями для тонкостенных конструкций.
Перед покраской: подготовка металла
После сварки пика идёт на подготовку. Если поверхность плохо подготовлена, краска ляжет неровно или отслоится. ГОСТ 9.402-2004 описывает контроль качества. Перед окрашиванием поверхность обезжиривают питьевой водой с добавлением поверхностно-активных веществ (приложение Б, таблица Б.1). ПАВ удаляет остатки масла и производственного налёта.
Важно. контроль качества обезжиривания проводится визуально при дневном или искусственном освещении (пункт 6.4 ГОСТ 9.402-2004). Если видны пятна, полосы или блеск, обезжиривание неполное и пику отправляют на повторную обработку.
Таблица типов труб для пик
| Тип трубы | ГОСТ | Мерная длина | Припуск на рез |
| Круглая электросварная, до 70 мм | ГОСТ 10704-91 | не менее 4 м | по согласованию |
| Круглая электросварная, свыше 152 мм | ГОСТ 10704-91 | не менее 10 м | по согласованию |
| Водогазопроводная | ГОСТ 3262-75 | мерная | 5 мм на рез |
| Квадратная электросварная | ГОСТ 8639-82 | от 5 до 9 м | по согласованию |
Частые вопросы
Частые вопросы
Пики и навершия — это нормированные конструктивные элементы, которые усиливают защиту и подчиняются строгим стандартам на каждом этапе. Соблюдение ГОСТов — гарантия долговечности и соответствия ожиданиям клиента. Сравнение сварных секций с ковкой помогает выбрать оптимальный вариант для вашего проекта. Завод ТЕСАРУС варит сварные и трёхмерные ограждения по вашим размерам — от проектирования пик до окончательной покраски и монтажа.
