Пешеходное перильное ограждение — не самостоятельная тема в российской нормативной базе. Требования к таким конструкциям разбросаны по нескольким стандартам: ГОСТ 33128-2024 определяет типы и параметры (высота, нагрузка, разреженность), ГОСТ Р 52766-2007 указывает, где их устанавливать, а стандарты на трубы и профили задают размеры материалов и допуски на форму.
Эта фрагментированность часто запутывает проектировщиков: в одном документе ищут всё, находят половину, затем обращаются к другим стандартам. Мы разберёмся, какие требования где взяты и как их скомбинировать при разработке.
Удерживающие и ограничивающие пешеходные ограждения: разница по ГОСТ 33128
ГОСТ 33128-2024 делит пешеходные ограждения на два класса по функции:
- УПО (удерживающие пешеходные ограждения): защищают от падения с высоты — на лестницах, эстакадах, мостах. Выдерживают серьёзные нагрузки.
- ОПО (ограничивающие пешеходные ограждения): ограничивают выход на проезжую часть, направляют поток пешеходов. Требования к ним мягче.
Оба класса подразделяются на типы по конструкции:

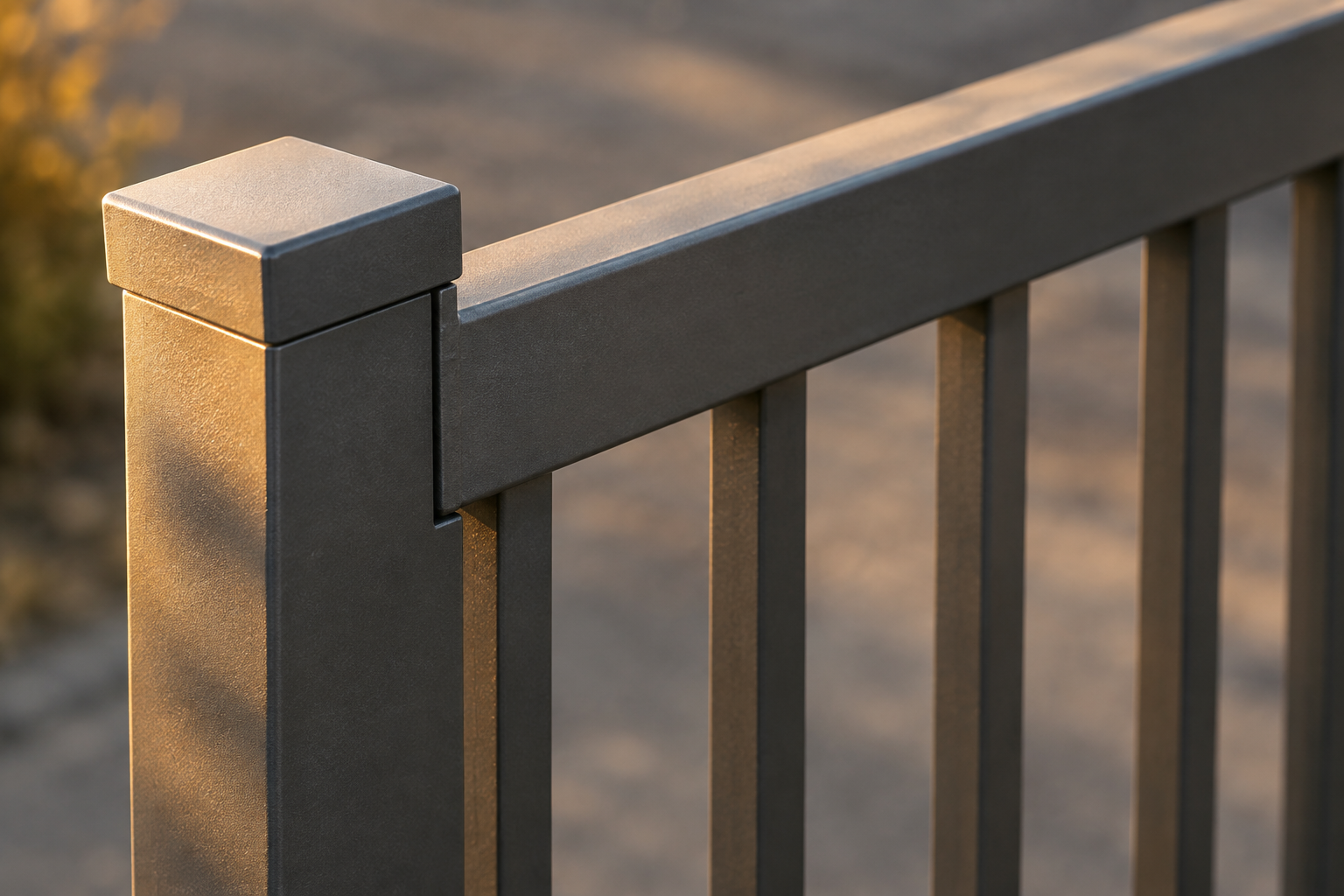

- П — перильные: поручень поддерживается вертикальными стойками, заполнение может быть разреженным или сплошным.
- С — сетчатые: заполнение сплошное, из сетки или переплетённых прутков.
- Д — иные типы: цельносварные, комбинированные варианты.
На практике чаще встречаются перильные типы (П) — дешевле и проще в монтаже.
Конкретные параметры перильных ограждений: высота, нагрузка, шаг заполнения
Параметры удерживающих ограждений (УПО)
Для УПО ГОСТ 33128 устанавливает минимальные требования:
- Высота: не менее 1,1 м — чтобы ограждение эффективно удерживало взрослого от падения.
- Вертикальная нагрузка на поручень: 1,27 кН — испытательная нагрузка для конструкции.
- Разреженность: не более 150 мм — чтобы голова ребёнка не могла застрять.
- Отступ нижней перекладины от земли: не более 150 мм — чтобы предмет не пролетел под ограждением.
Параметры ограничивающих ограждений (ОПО)
ОПО перильного типа имеют более мягкие требования:
- Высота: не менее 0,8 м — потому что они направляют, а не удерживают.
- Вертикальная нагрузка на поручень: 0,3 кН — существенно ниже, чем для УПО.
Сетчатые и иные ОПО требуют высоты не менее 1,2 м — компенсация за отсутствие жёсткого поручня.
Антикоррозийная защита: горячее цинкование по ГОСТ 33128
Минимальные толщины покрытия
Пешеходные ограждения подвергаются воздействию влаги, снега, реагентов. Антикоррозийная защита — обязательность. ГОСТ 33128 предписывает горячее цинкование:
- 80 мкм для основных элементов (стоек, балок, консолей).
- 60 мкм для малогабаритных деталей (скоб, хомутов).
- 30 мкм для крепёжных деталей (болтов, гаек, шайб).
- 250 г/м² и выше для стальных тросов.
Важно. эти минимальные толщины обеспечивают срок службы не менее 20 лет при надлежащей эксплуатации. Толще слой — дольше служба, но выше затраты. Большинство изготовителей используют именно минимум для оптимизации себестоимости.
Где устанавливать: требования ГОСТ Р 52766
ГОСТ Р 52766-2007 определяет основные места обязательной установки ограждений:
На пешеходных переходах. Пешеходный переход должен быть оборудован знаками, разметкой и освещением, а в некоторых случаях — также ограждениями. Когда переход находится в сложной конфигурации перекрёстка или близко к скоростной полосе, ограждение обязательно.
Вдоль тротуаров в населённых пунктах. На дорогах и улицах допускается устраивать ограждения вдоль тротуара, разделяя пешеходов от проезжей части. Высота не должна превышать 0,8 м — это минимум для ОПО перильного типа.
На разделительных полосах у переходов. На дорогах с центральной разделительной полосой в местах, где переход расположен в ином уровне, должны быть установлены ограничивающие ограждения длиной не менее 20 м в обе стороны от перехода. Это предотвращает попадание пешехода на проезжую часть.
Материалы для изготовления: трубы и профили
Для стоек и поручней используют стальные профили, регламентированные собственными ГОСТами. Два основных варианта:
Электросварные круглые трубы по ГОСТ 10704-91. Трубы свариваются вдоль и отпускаются мерной длины. Допустимые длины: диаметр до 70 мм — от 5 до 9 м; свыше 70 до 219 мм — от 6 до 9 м; свыше 219 до 630 мм — от 10 до 12 м. Выбор длины минимизирует отходы при раскрое.
Гнутые замкнутые профили по ГОСТ 30245-2003. Квадратные и прямоугольные трубы производят холодным гнутьём. Стандарт ограничивает кривизну: не более 1 мм на 1 м длины профиля. Допуски критичны, так как искривление создаёт проблемы при сварке.
При разработке конструкции типы заполнения сварных секций подбираются по классу (УПО или ОПО). Для разреженного заполнения проверяют шаг стоек на соответствие 150 мм для УПО. Сварные соединения забора из профтрубы должны выполняться аккуратно с последующей проверкой швов.
Таблица сравнения типов пешеходных ограждений
| Класс | Тип | Высота (мин.) | Нагрузка на поручень | Разреженность | Отступ снизу |
| УПО | Перильные (П) | 1,1 м | 1,27 кН | не более 150 мм | не более 150 мм |
| УПО | Сетчатые (С) | 1,1 м | 1,27 кН | — | — |
| ОПО | Перильные (П) | 0,8 м | 0,3 кН | — | — |
| ОПО | Сетчатые (С) | 1,2 м | 0,3 кН | — | — |
