Журнал въездов: как вести автоматически

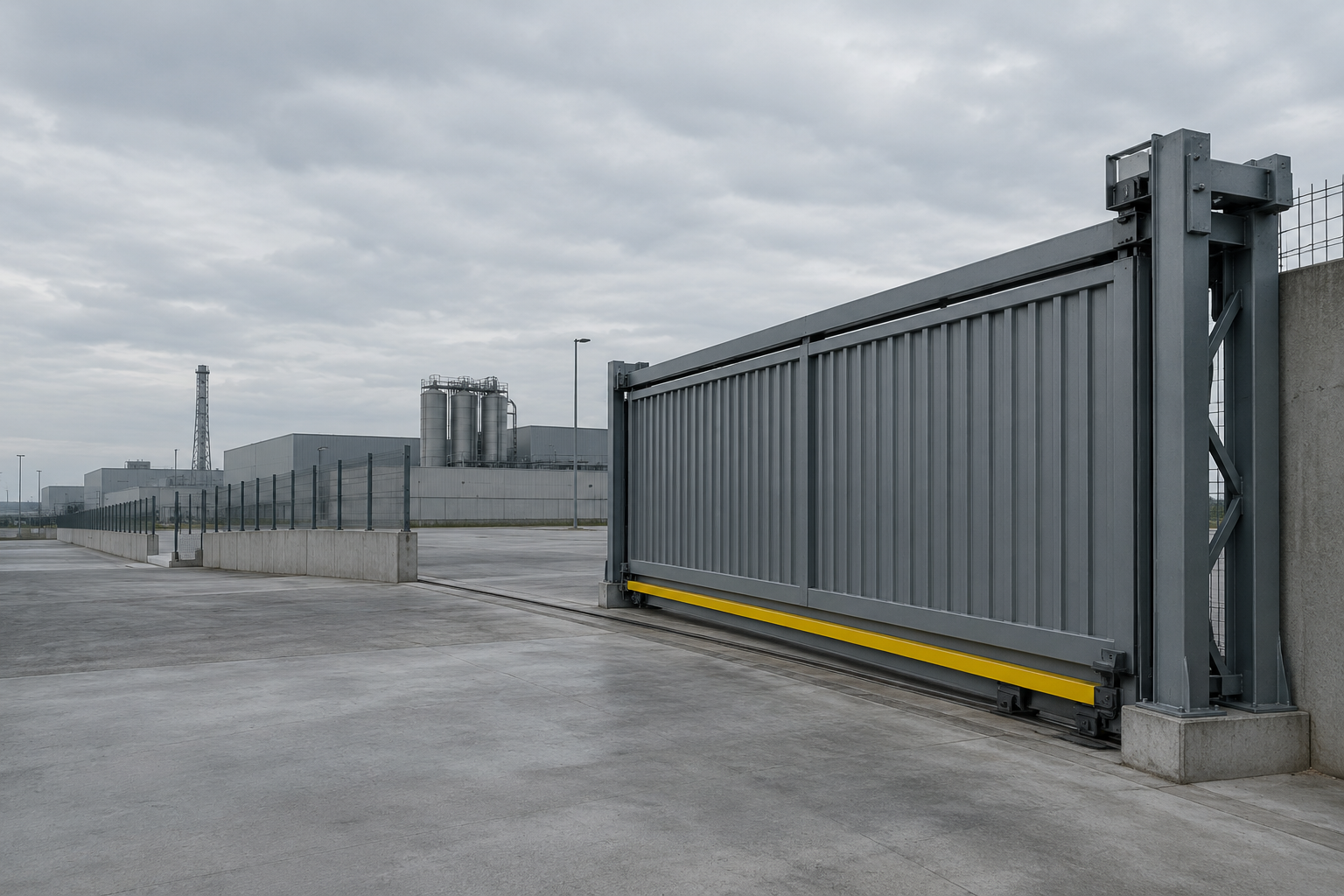

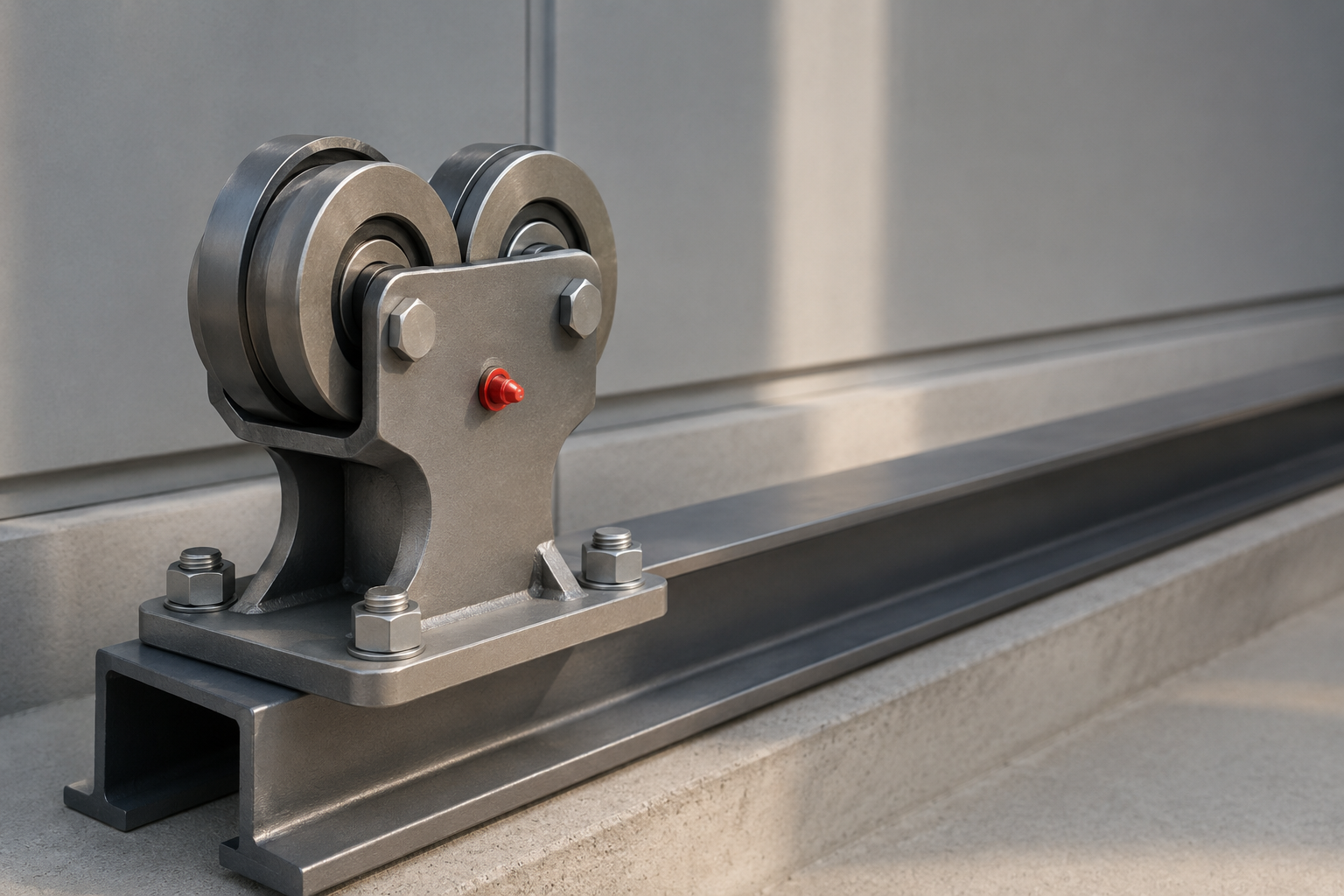

Автоматические ворота на въезде прошли пусконаладку — и на этом документация часто заканчивается. Журнал испытаний остаётся пустым бланком, хотя именно он потом подтверждает, что скорость полотна и сила удара при столкновении укладывались в норму в день приёмки, а не просто «так казалось монтажнику».

Безопасность ворот: что требует ГОСТ 31174 и как это проверить

ГОСТ 31174-2017, пункт 7.9, задаёт два предельных значения для автоматизированных ворот: рабочая скорость полотна ворот, которые работают только на силе тяжести, не должна превышать 0,3 м/с, а сила удара, с которой полотно ворот в случае столкновения действует на тело человека, не должна превышать 400 Н. Это норма проектирования — цифры, которые оборудование обязано выдерживать.

Пункт 7.5 добавляет требование к самой конструкции полотна: острые края и углы должны быть притуплены или закруглены радиусом не менее 3 мм. А раздел 7 отдельно описывает защиту от падения полотна: рекомендуется использовать устройство защиты от обрыва троса или пружины либо иные конструктивные решения, включённые в подвесную систему, например трос с коэффициентом безопасности не менее 6 по минимальной прочности на разрыв. Каждое из этих требований — отдельная строка, которую при испытании нужно подтвердить измерением, а не визуальной оценкой «выглядит нормально».

Климатические условия: как ГОСТ 15150 и СП 131 влияют на выбор оборудования

ГОСТ 15150-69, пункт 3.15, задаёт нормальные климатические условия испытаний: температура плюс 25 ± 10 °C, относительная влажность воздуха 45-80%, атмосферное давление 84,0-106,7 кПа. Если приёмку ворот проводили при других значениях, это стоит зафиксировать отдельно — результаты испытаний при иной температуре и влажности не всегда сопоставимы с нормальными условиями.

Пункт 3.9 того же стандарта нормирует и верхнюю рабочую интенсивность дождя: для изделий исполнений У, ТУ, УХЛ (ХЛ), ТС — 3 мм/мин, для исполнений ТВ, Т, О, М, ТМ, ОМ, В — 5 мм/мин. Пункт 10.3 отдельно поясняет условия транспортирования: для изделий, которые перевозят только закрытым транспортом — в вагонах, контейнерах, закрытых автомашинах, трюмах, — условия транспортирования приравниваются к условиям хранения 5 для макроклиматических районов с умеренным и холодным климатом на суше. СП 131.13330.2020 дополняет эти цифры региональной привязкой: продолжительность и средняя температура периода со средней суточной температурой воздуха ниже 0 °C, 8 °C и 10 °C определяются по датам устойчивого перехода через заданные уровни — именно эти данные нужны, чтобы правильно подобрать автоматику под конкретный регион, а не под усреднённые условия испытаний.

Защита от коррозии и срок службы металлоконструкций ворот

ГОСТ 23118-2019, пункт 5.3.1, требует: конструкции должны быть защищены от коррозии способами, приведёнными в рабочей документации, в соответствии с требованиями нормативных документов. Формулировка отсылочная — конкретный способ защиты определяет проект, но факт защиты и её метод обязаны быть записаны, а не подразумеваться по умолчанию.

ГОСТ 27751-2014 приводит ориентир по сроку службы для сооружений в разных условиях эксплуатации: для конструкций в сильноагрессивных средах — сосудов и резервуаров, трубопроводов нефтеперерабатывающих и химических предприятий, сооружений в условиях морской среды, а также опор линий электропередачи и вспомогательных производственных зданий — установлен срок не менее 25 лет. Для въездной группы с интенсивной эксплуатацией это ориентир по минимальному расчётному ресурсу металлоконструкции ворот при правильной антикоррозионной защите.

Ограждения и логистика: высота по ГОСТ Р 57278 и масса пакетов

ГОСТ Р 57278-2016, пункт 5.4, задаёт минимальную высоту ограждения — не менее 2,5 м, а в районах с глубиной снежного покрова более 1 м — не менее 3,5 м. Эти цифры важны при проектировании самой въездной группы: ворота встраивают в линию ограждения той же высоты, а не произвольной.

ГОСТ 23118-2019, пункт 5.10.8, добавляет логистическое ограничение: масса транспортного пакета должна быть не более 20 т, если иная масса не оговорена в заказе. При приёмке негабаритного или тяжёлого груза через автоматические ворота эту цифру стоит держать в уме — превышение массы пакета выходит за рамки стандартной поставки металлоконструкций.

Важно. журнал въездов, построенный только на визуальном осмотре ворот, не подтверждает соответствие ГОСТ 31174-2017 — для этого нужны конкретные измерения скорости, силы удара и геометрии, а не общая запись «работает исправно».

Испытания и журнал: как правильно оформлять результаты

Журнал испытаний — связующее звено между требованиями ГОСТ 31174-2017 и фактической проверкой ворот на объекте. В него заносят измеренные значения по каждому нормируемому параметру: рабочую скорость полотна, силу удара при контрольном столкновении, радиус закругления острых кромок, наличие и тип устройства защиты от падения. Автоматизация журнала имеет смысл именно здесь — там, где параметры повторяются от объекта к объекту и легко забываются при ручном заполнении.

Отдельная строка журнала должна фиксировать температуру и влажность при испытании, поскольку от них зависит, сопоставим ли результат с нормальными условиями по ГОСТ 15150-69. Без этой привязки повторная проверка через сезон не покажет, изменились ли параметры ворот или просто погода в день замера.

Сравнение требований и того, что фиксирует журнал

Требования к защитным устройствам, дополняющим базовую безопасность ворот, разобраны в статье «Безопасность автоматических ворот: фотоэлементы и требования ТР ТС». Полный разбор монтажа автоматики под конкретную конструкцию ворот — в материале «Автоматика для откатных ворот из профильной трубы: Полное руководство».
