Фотоотчёт с объекта — лучший способ заметить ошибки, которые остаются незамеченными при приёмке сварного забора. Ниже разобраны шесть типичных нарушений, выявленных на реальном монтаже. Каждый пример сопровождается ссылкой на конкретный пункт ГОСТ или СП и объяснением, как должно быть правильно.
Ошибка №1: Неправильный катет сварного шва

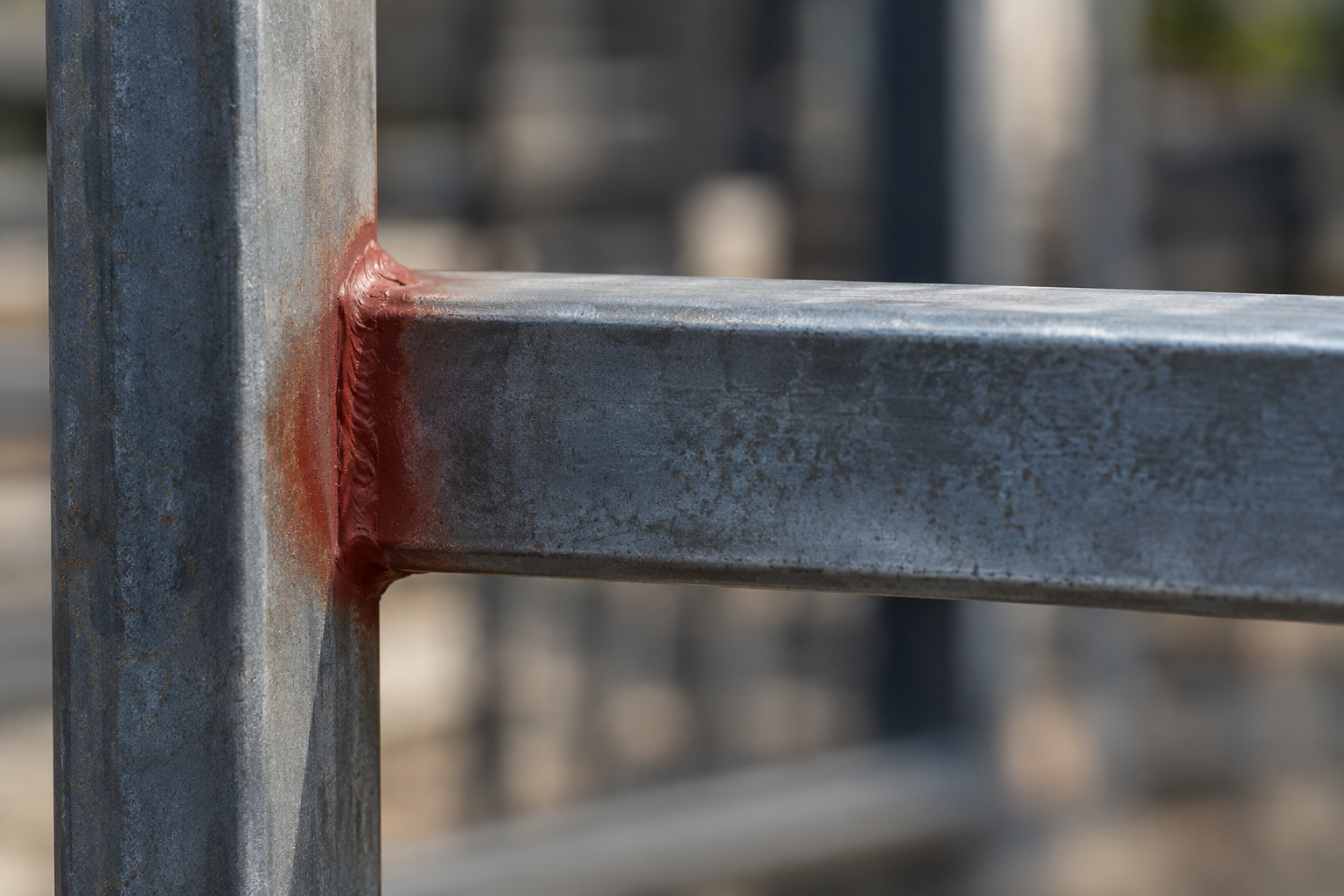

На фото: тонкий шов, соединяющий прожилину со столбом. Сварщик наложил небольшой валик, экономя электрод. Такое соединение разрушается от первой серьёзной нагрузки — ветра или удара.
Требования к катету шва
Цитата из нормы: Согласно Приложению 1 ГОСТ 14771-76, минимальный катет углового шва зависит от толщины более толстого свариваемого элемента:
- Толщина от 5 до 10 мм: катет не менее 4 мм.
- Толщина от 10 до 16 мм: катет не менее 5 мм.
- Толщина от 16 до 22 мм: катет не менее 6 мм.
- Толщина от 22 до 32 мм: катет не менее 7 мм.
- Толщина от 32 до 40 мм: катет не менее 8 мм.
- Толщина от 40 до 80 мм: катет не менее 9 мм.
Правильное решение: Перед сваркой замерьте толщину прожилины и столба. Выберите катет по таблице, установите ток согласно типу электрода. Контролируйте геометрию шва шаблоном. При монтаже сварных заборов это особенно важно — подробнее о типах сварных ограждений читайте в статье Сварные заборы: виды, преимущества, монтаж и где купить.
Рекомендация: Не принимайте шов, если его ширина явно меньше толщины прожилины. Требуйте от подрядчика сертификат на сварочные материалы и замеры катета.
Ошибка №2: Смещение свариваемых кромок
На фото: прожилина приварена к столбу со смещением — одна кромка выступает относительно другой. Соединение выглядит перекошенным, нагрузка распределяется неравномерно.
Цитата из нормы: Пункт 5 ГОСТ 5264-80 устанавливает допуски на смещение кромок перед сваркой. Для деталей толщиной до 4 мм смещение не более 0,5 мм. Для толщины от 4 до 10 мм — не более 1,0 мм. Для деталей толщиной 10 — 100 мм — 0,1s, но не более 3 мм.
Правильное решение: Фиксируйте прожилины струбцинами или прихватками. Проверьте совмещение кромок линейкой до наложения основного шва. Если смещение превышает допуск, выровняйте деталь.
Рекомендация: Не допускайте сборку «на глаз». Используйте кондукторы или шаблоны.
Ошибка №3: Нарушение вертикальности столбов
На фото: столб отклонён от вертикали более чем на 3 мм на высоте 1,5 м. Такая погрешность видна невооружённым глазом и делает забор неровным.
Цитата из нормы: По таблице к СП 70.13330.2012 отклонение от вертикальности для облицовочных материалов и, по аналогии, для столбов ограждений не должно превышать 2 мм на 1 м длины. Также пункт 6.1 ГОСТ 23118-2019 требует отклонение по высоте стоек не более +/- 5 мм при монтаже в один ярус.
Допуски и контроль вертикальности
- Выставка столба: используйте уровень, фиксируйте распорками до твердения бетона. Допуск — не более 2 мм на 1 м длины.
- Проверка: контролируйте вертикальность в двух плоскостях (вдоль и поперёк забора).
- Подробнее о выборе столбов: читайте в статье Столбы для сварного забора: выбор, расчёт и монтаж.
Рекомендация: Проверяйте каждый столб уровнем после бетонирования, пока смесь не схватилась.
Ошибка №4: Игнорирование антикоррозионной защиты
На фото: на монтаже красят забор валиком. Швы не зачищены, подтёки краски, на профилях видны сколы.
Требования к антикоррозионной защите
- Заводское покрытие: обязательно, нанесение на монтаже запрещено (кроме местных повреждений).
- Исключения: допускается исправление повреждений при транспортировке и нанесение цветомаркировки.
- Ограничение по оцинковке: нельзя цинковать профили толщиной менее 2 мм из-за деформаций (ГОСТ 9.307-2021, пункт 4.1.6).
Правильное решение: Заказывайте секции и столбы с заводским покрытием — полимерным или гальваническим цинкованием. На монтаже зачищайте и подкрашивайте только повреждённые участки. Если несущий профиль тоньше 2 мм, выбирайте другой способ защиты.
Подробнее о заводских вариантах — в материале Сварной забор с ПВХ-покрытием: преимущества, виды и монтаж.
Рекомендация: Не принимайте забор, если его покрасили на объекте. Требуйте документы на заводское покрытие.
Ошибка №5: Неправильная подготовка основания под столбы
На фото: яма выкопана, столб поставлен прямо в грунт, бетон не залит. Фундамент — только отсыпка щебнем.
Цитата из нормы: Пункт 4.25 СП 22.13330.2016 (примечание 1) предписывает бетонную подготовку толщиной не менее 100 мм из бетона класса B7,5. Армирование назначают по нагрузкам. Пункт 6.1.5 СП 45.13330.2017 добавляет: при разработке элювиальных грунтов оставляют защитный слой не менее 0,2 м, который удаляют перед устройством фундамента.
Правильное решение: На дно ямы залейте бетонную подушку 100 мм. После её твердения устанавливайте столб и бетонируйте пазухи. В слабых грунтах сделайте песчано-гравийную подсыпку 200 мм с уплотнением.
Общая пошаговая инструкция приведена в статье Установка сварного забора: Подробное руководство по монтажу.
Рекомендация: Не экономьте на бетоне под столбами. Провал основания исправить сложнее, чем заменить секцию.
Ошибка №6: Нарушение правил хранения и монтажа материалов
На фото: пакеты с профилями лежат прямо на земле под дождём. Несколько секций погнуты, болты затянуты вручную без ключа.
Основные требования к хранению и монтажу
- Хранение: в заводской водонепроницаемой упаковке, закрытый сухой склад с твёрдым полом (пункт 7.1.2 СП 70.13330.2012).
- Правка деформаций: холодная допускается только для плавно деформированных элементов (пункт 4.2.2 СП 70.13330.2012).
- Затяжка болтов: усилие 30 — 35 кгс, длина ключа зависит от диаметра: М16 — 250-300 мм, М20 — 350-400 мм, М22 — 400-450 мм, М24 — 500-550 мм (пункт 4.5.6 СП 70.13330.2012).
Правильное решение: Организуйте на объекте навес или склад. Распакуйте секции только перед монтажом. Проверьте прямолинейность каждой детали — по ГОСТ 23118-2019 (пункт 5.2) зазор под струной не более 0,001L, но не более 10 мм. Болты затягивайте динамометрическим ключом от середины к краям.
Рекомендация: Не принимайте материалы со следами коррозии или вмятин. Требуйте замены деформированных элементов.
Коротко. Все шесть ошибок — несоблюдение допусков и регламентов. Контроль на каждом этапе устраняет 90 % проблем при монтаже сварного забора.
Сводная таблица допустимых отклонений
| Элемент | Параметр | Допуск по ГОСТ/СП |
|---|---|---|
| Столб | Вертикальность | 2 мм на 1 м длины (СП 70.13330.2012) |
| Столб | Высота стойки | +/- 5 мм (ГОСТ 23118-2019 пункт 6.1) |
| Сварной шов | Катет (толщина деталей 5 — 10 мм) | не менее 4 мм (Приложение 1 ГОСТ 14771-76) |
| Сварной шов | Катет (толщина деталей 10 — 16 мм) | не менее 5 мм (Приложение 1 ГОСТ 14771-76) |
| Прямая секция | Прямолинейность | 0,001L, но не более 10 мм (ГОСТ 23118-2019 пункт 5.2) |
