СП 70.13330.2012 требует освещать строительную площадку в тёмное время суток и ограждать её по ГОСТ Р 58967. СП 45.13330.2017 нормирует крутизну откосов траншей. ГОСТ 23118-2019 предписывает хранить пакеты профилей с продольным уклоном не менее 3°. Отдельного документа «Техника безопасности при монтаже забора» в природе нет — требования собраны из разных СП и ГОСТ, написанных для более широкого класса конструкций.
Раз прямого норматива нет, ответственность за конкретные меры переходит в проект и ППР. Ниже — что туда закладывать по каждому этапу, со ссылками на пункты действующих документов.
Организация стройплощадки: ограждение и знаки безопасности

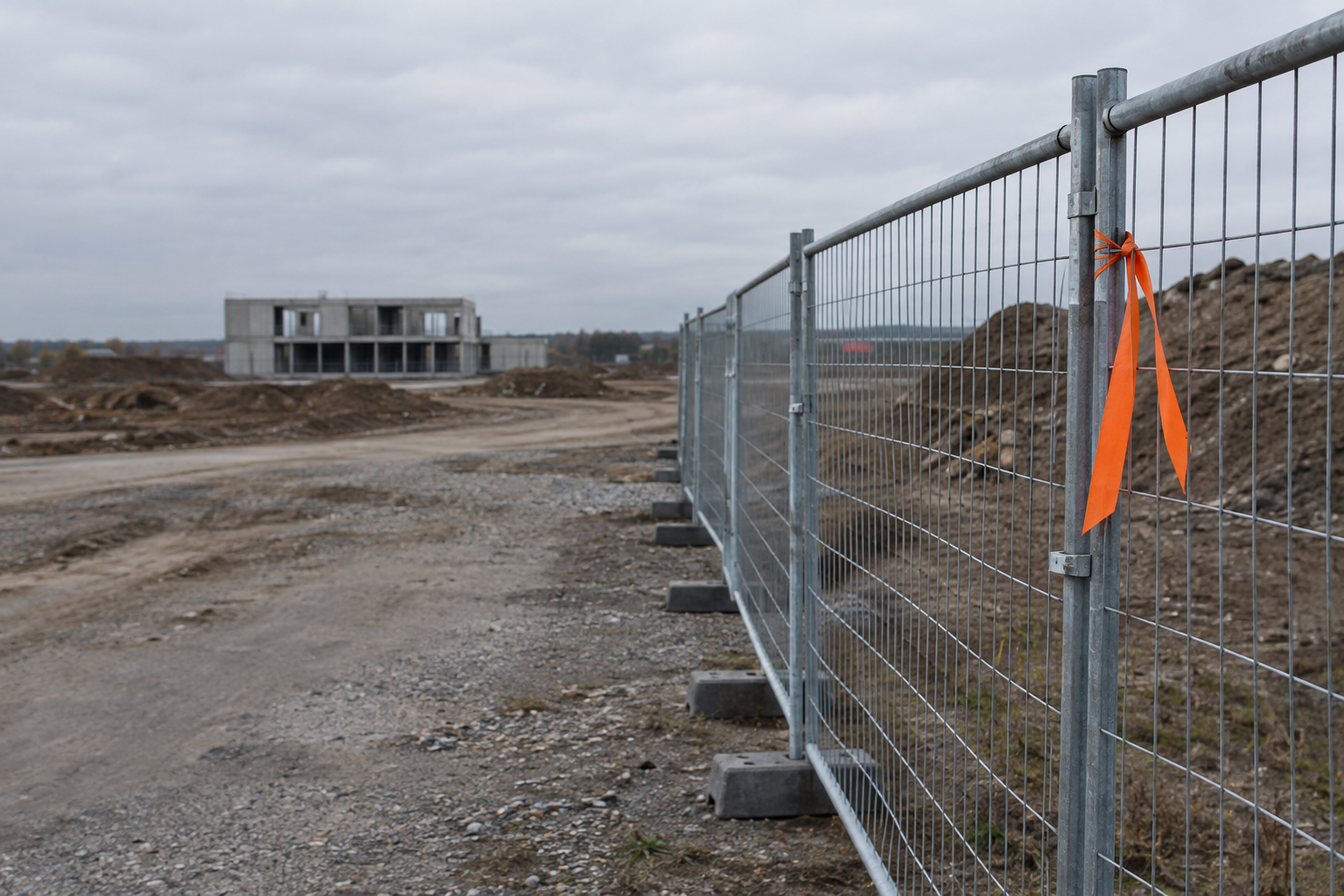

Перед монтажом площадку нужно освободить от посторонних предметов. СП 70.13330.2012 п.7.1.1: «строительная площадка освобождается от посторонних строительных конструкций, материалов, механизмов и строительного мусора и ограждается… устанавливаются предупреждающие знаки по ГОСТ Р 12.4.026».
Отдельно прописано освещение. Пункт 3.4: «строительная площадка, участки работ, рабочие места, проезды и подходы к ним в тёмное время суток должны быть освещены в соответствии с требованиями ГОСТ 12.1.046».
Что зафиксировать в ППР до начала работ
- Границы временного ограждения: периметр зоны монтажа, отдельный от готового забора заказчика.
- Знаки безопасности: расстановка по ГОСТ Р 12.4.026 на въездах и опасных участках.
- Освещение: точки подключения, если монтаж идёт в тёмное время суток.
- Пути проезда техники: подходы к траншее и месту складирования секций.
Требования к ограждению и подготовке площадки, если заказчик формулирует техническое задание подрядчику, разобраны в статье про техническое задание на ограждение периметра.
Земляные работы: откосы и крепление траншей
Фундамент под забор — это траншея или ряд ям под столбы, здесь работает СП 45.13330.2017. Пункт 6.1.10 задает подход к откосам без крепления: «наибольшую крутизну откосов траншей, котлованов и других временных выемок, устраиваемых без крепления в грунтах, находящихся выше уровня подземных вод… следует принимать в соответствии с требованиями, обеспечивающими безопасность труда в строительстве».
Когда откос без крепления невозможен, решение принимает проект. Пункт 6.1.16: «в проекте должна быть установлена необходимость временного крепления вертикальных стенок траншей и котлованов в зависимости от глубины выемки, вида и состояния грунта, гидрогеологических условий, величины и характера временных нагрузок на бровке и других местных условий».
- Вид грунта: песок и суглинок ведут себя по-разному, крутизна откоса подбирается под конкретный тип.
- Гидрогеология: высокий уровень грунтовых вод требует отдельного решения по креплению стенок.
- Нагрузка на бровке: техника и штабеля материалов у края траншеи меняют расчёт устойчивости откоса.
Транспортировка и складирование металлоконструкций
Секции забора и профильные трубы повреждаются задолго до монтажа — при погрузке и хранении. ГОСТ 23118-2019 п.8.2 запрещает грубые методы: «не допускается выгружать конструкции сбрасыванием, а также перемещать их волоком».
Для подъема пакетов тонкостенных профилей стандарт требует конкретный тип строп. Пункт 8.12: «при погрузочно-разгрузочных работах следует применять только текстильные стропы, применение стальных канатов или цепей не допускается».
Пункт 8.13 задает условия хранения: «легкие стальные конструкции и пакеты с тонкостенными профилями должны храниться под навесом или в холодном, проветриваемом помещении. Запрещается складировать пакеты непосредственно на землю». Уклон не менее 3° убирает конденсат внутри пакета. Пункт 3.8 добавляет: «запрещается хранение элементов ЛСТК россыпью, без упаковки, а также в наклонном и горизонтальном положении с опорой на две точки».
Как принимать материал на площадке
- Проверить упаковку: секции и профили не должны лежать россыпью или на двух точках опоры.
- Организовать площадку хранения: навес или проветриваемое помещение, без прямого контакта с землей.
- Задать уклон штабеля: не менее 3°, чтобы влага не скапливалась внутри пакета.
- Использовать текстильные стропы: при любой погрузке-разгрузке, без стальных канатов и цепей.
Пример временной, но правильно организованной площадки виден на стройке, где ограждение ставится из рабицы — об этом статья про временный забор из рабицы для стройки.
Сварочные работы: контроль качества и подогрев

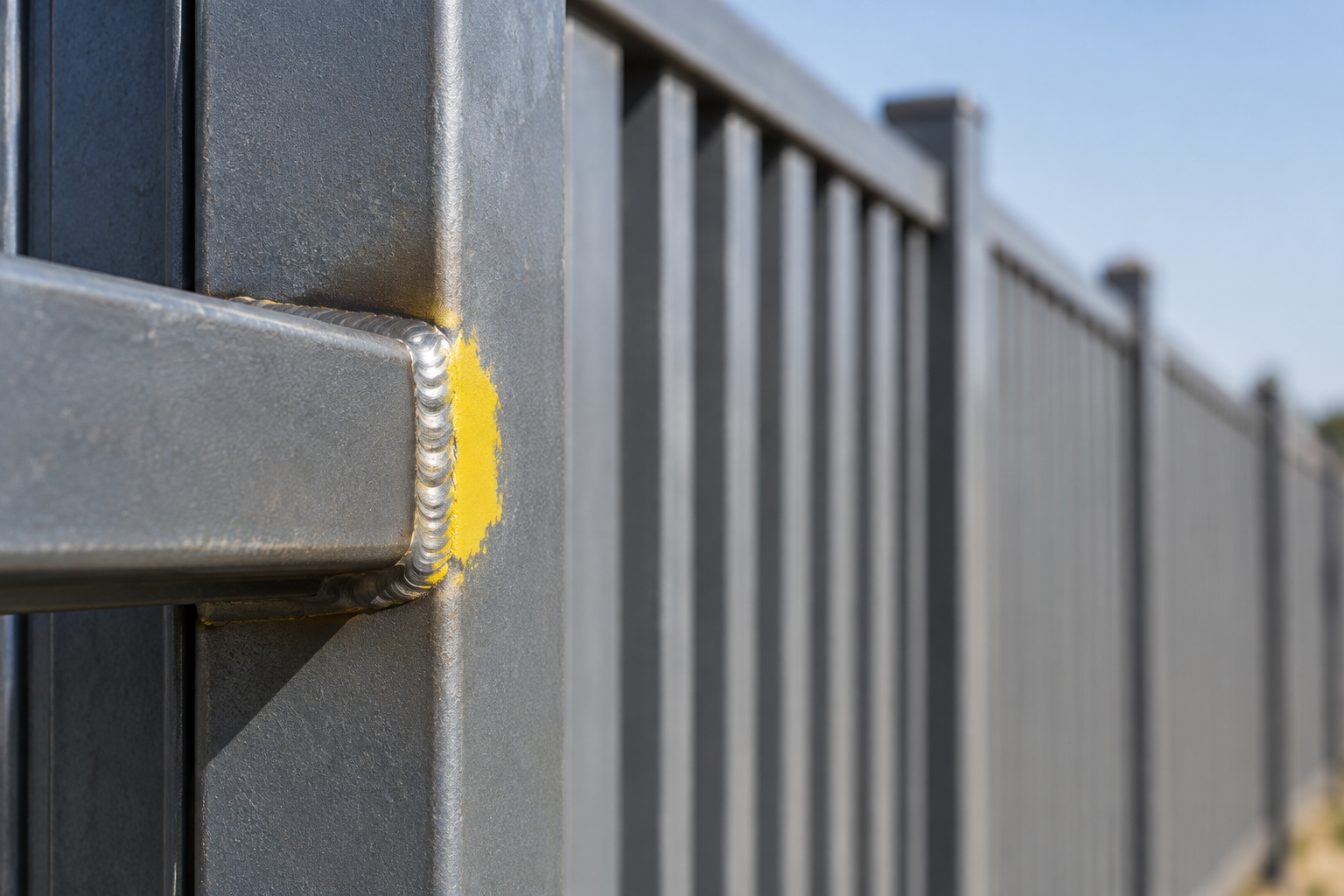

Сварной шов на столбах и лагах забора должен выдержать нагрузку и последующее цинкование или окраску. ГОСТ 9.307-2021 п.4.3.11: «сварные швы должны быть равномерными, плотными и сплошными по всей длине, зачищенными от шлака и не иметь зазоров. Не допускаются поры, свищи, трещины, шлаковые включения, наплавные сопряжения сварных швов».
Для монтажных соединений толщиной более 16 мм ГОСТ 14771-76 п.17 допускает увеличенный зазор: «в стыковых, тавровых и угловых соединениях толщиной более 16 мм, выполняемых в монтажных условиях, допускается увеличение номинального значения размера b до 4 мм».
Важно. для толстостенных элементов из высокопрочной стали сварка без подогрева опасна трещинами в шве. СП 70.13330.2012 п.10.2.10: «места приварки монтажных приспособлений к элементам конструкций из стали толщиной более 25 мм с пределом текучести 440 МПа (45 кгс/мм²) и более необходимо предварительно подогреть до 120 — 160 °C».
| Параметр | Значение | Источник |
|---|---|---|
| Толщина элемента, требующая подогрева | более 25 мм, сталь с пределом текучести от 440 МПа | СП 70.13330.2012, п.10.2.10 |
| Температура подогрева перед приваркой | 120-160 °C | СП 70.13330.2012, п.10.2.10 |
| Толщина соединения для увеличенного зазора b | более 16 мм, монтажные условия | ГОСТ 14771-76, п.17 |
| Максимальное увеличение размера b | до 4 мм | ГОСТ 14771-76, п.17 |
Для секций из профильной трубы толщина металла обычно далека от 25 мм, подогрев не требуется — но требования к чистоте и равномерности шва действуют всегда. Технику сварки тонкостенного металла и подбор электродов разбирает статья про сварку забора из профильной трубы.
Антикоррозионная защита и подготовка поверхности
Способ защиты от коррозии — требование проекта. ГОСТ 23118-2019 п.5.3.1: «конструкции должны быть защищены от коррозии способами, приведенными в рабочей документации, в соответствии с требованиями нормативных документов».
Перед горячим цинкованием или окраской поверхность металла проверяют на дефекты. ГОСТ 9.307-2021 п.4.4.1 перечисляет, что недопустимо:
- Механические дефекты: трещины, плены, вздутия, расслоения металла.
- Следы обработки: брызги металла, закатанная окалина, заусенцы, наплывы, завороты кромки.
- Загрязнения: поры, включения, сварочные шлаки, остатки формовочной массы или графита.
- Посторонние покрытия: наличие лакокрасочного покрытия там, где его быть не должно.
Любой из этих дефектов на секции забора означает, что защитное покрытие ляжет неравномерно и коррозия начнется раньше проектного срока.
Ветровые нагрузки: заборы как сплошные конструкции
Сплошной забор с точки зрения аэродинамики — парус. СП 20.13330.2016, приложение В, пункт В.1.1 относит заборы к отдельно стоящим плоским сплошным конструкциям и задает для них аэродинамический коэффициент cx по таблице В.1, где ze = h — расчётная высота равна высоте самой конструкции.
Чем выше и глуше забор, тем сильнее ветровая нагрузка на столбы и фундамент, и это закладывается в расчёт уже на стадии проекта. Требования к устойчивости ограждения возникают и у школьных заборов, где к ветровым нагрузкам добавляется антитеррористическая составляющая — см. статью про требования к ограждению школы.
Единого документа нет, но пробелов в требованиях тоже нет. Каждый шаг монтажа — от ограждения площадки до расчёта парусности — закрыт конкретным пунктом действующего СП или ГОСТ. Задача прораба и проектировщика — перенести эти пункты в ППР и проект забора как конкретные, проверяемые меры.
Частые вопросы
