СП 45.13330.2017 в пункте 6.1.23 задаёт конкретный размер: «30 см — при разработке вручную с удалением подъемными кранами». Для экскаватора с обратной лопатой или устройством прямого копания предел другой — «2/3 ширины ковша». Разница касается дачника напрямую: он копает ямы под столбы забора лопатой, потому что на участке нет розетки и не проехать спецтехнике.
Норма написана для стройплощадок с подрядчиком и техникой, но каждое её слово разбирает именно ситуацию без электричества. Дальше — разбор фразы по частям: что считается негабаритом, с чем сталкиваются на дачных участках и что делать, если в яме попался камень, который лопатой не взять.
«Негабаритными считаются» — почему это слово решает судьбу ямы
Норма не запрещает копать вручную. Она устанавливает порог, после которого включение в грунте перестаёт быть препятствием, которое можно обойти лопатой, и становится задачей для техники. У экскаватора порог плавающий — 2/3 ширины ковша, у ручной разработки фиксированный — 30 см в самом крупном измерении.
У экскаватора ковш может быть широким, и допустимый негабарит окажется крупнее полуметра. У человека с лопатой такого запаса нет, поэтому камень крупнее 30 см норма требует доставать подъёмным краном. То есть техникой, для которой нужно топливо или электричество — хотя бы на площадке, где кран заправляется или подключается к сети.
Важно. 30 см — это ограничение именно ручного способа. Оно не про качество почвы, а про то, что дальше без техники безопасно и физически не выкопать.
«Валуны, камни, куски разрыхленного мерзлого и скального грунта» — с чем сталкиваются на участке
Список негабаритных включений не сводится к валунам. Туда же попадают куски разрыхлённого мёрзлого грунта и обломки скальной породы. Проблема возникает не только там, где заведомо каменистая почва, — её создаёт и промёрзший ком глины, который откалывается при копке крупным пластом.
- Валуны и камни: характерны для Урала и Зауралья, где стоит завод ТЕСАРУС и работают многие читатели этого блога.
- Куски разрыхлённого мёрзлого грунта: появляются при копке ранней весной или поздней осенью, когда верхний слой уже промёрз.
- Обломки скального грунта: встречаются там, где под тонким слоем почвы сразу начинается плита.
Есть требование и к безопасности: если в пазухе рядом с откосом нужно передвигаться, расстояние между поверхностью откоса и боковой поверхностью возводимого сооружения должно быть не менее 0,6 м в свету. Применительно к яме под столб это значит, что тесная траншея, где локоть упирается в стенку, — уже не просто неудобно, а нарушение требования к безопасному проходу.
«Наибольший размер которых превышает 30 см» — почему именно 30, а не 40
Цифра 30 см выглядит скромной, пока не сопоставить её с тем, что опускается в яму. Столбы для забора чаще всего делают из стальной трубы, а трубы поставляются мерной длиной: при диаметре до 70 мм это диапазон от 5 до 9 м по ГОСТ 10704-91. Трубу режут под нужную высоту забора и заглубляют в грунт примерно на треть общей длины.
Сколько трубы уходит под один столб
Диаметр самой ямы под столб обычно скромнее полуметра — ровно того порядка, где камень крупнее 30 см уже занимает большую часть сечения и физически мешает установке трубы. Подобрать подходящий профиль под конкретный забор помогает статья о выборе трубы для забора — там разобрано, какой диаметр и толщина стенки нужны под разные высоты ограждения. Для водогазопроводных труб действует свой стандарт: обозначение вида «Труба 20 х 2,8 ГОСТ 3262-75» фиксирует диаметр, толщину стенки и способ изготовления — это тоже влияет на то, какого диаметра получится яма.
Высокий забор — яма глубже, шанс встретить камень выше
Гололёдные нагрузки по СП 20.13330.2016 учитываются для воздушных линий электропередачи и связи, контактных сетей, антенно-мачтовых устройств, канатов, решётчатых конструкций, шпилей и подобных сооружений. Забор в этот список не входит, но логика та же: чем выше и парусней конструкция, тем глубже приходится заглублять столб. А чем глубже яма, тем больше шанс на глубине встретить слой грунта, где куски мёрзлого или скального материала крупнее допустимых 30 см.
«При разработке вручную» — особенности ручного труда без электричества
Ручная разработка отличается от механизированной не только скоростью. У неё свои ограничения по тому, что можно сделать без насоса, миксера и сварочного аппарата.
- Слабый грунт: при возведении монолитных фундаментов в любых подстилающих грунтах, кроме скальных, нужна бетонная подготовка — она не даёт раствору утекать из бетонируемого фундамента, снижает расход смеси и позволяет установить арматуру. Для столба забора это ручной замес и заливка без бетономешалки.
- Тонкостенные трубы: изделия с толщиной стенки менее 2 мм не рекомендуется цинковать — при цинковании возможны деформации, толщину покрытия не гарантировать. Для ручного монтажа это плюс: тонкостенная труба легче, но приходится отказываться от заводского цинкового покрытия на самых лёгких профилях. О работе именно с оцинкованным материалом — статья про монтаж забора из оцинкованного профнастила саморезами.
- Вода в яме: система электропитания насосных установок должна иметь автоматическую защиту от токов короткого замыкания, перегрузки, внезапного отключения электроэнергии и перегрева двигателя. Если яма пошла водой, откачать её вручную ведром — долго и тяжело, а насос без электричества на удалённом участке нечем запитать.
Получается практическая связка: чем меньше на участке электричества, тем важнее заранее понимать состояние грунта, а не рассчитывать обойти воду или крупный камень по ходу работы.
«С удалением подъемными кранами» — почему без электричества не обойтись
Последняя часть формулировки прямо называет способ работы с негабаритом — подъёмный кран. У крана, даже автономного, есть двигатель, а значит и потребность в топливе или электричестве для оборудования площадки. Для дачи без подключения к сети это значит: реального крана на участке скорее всего не будет, и рабочий сценарий один — не допустить встречи с камнем крупнее 30 см.

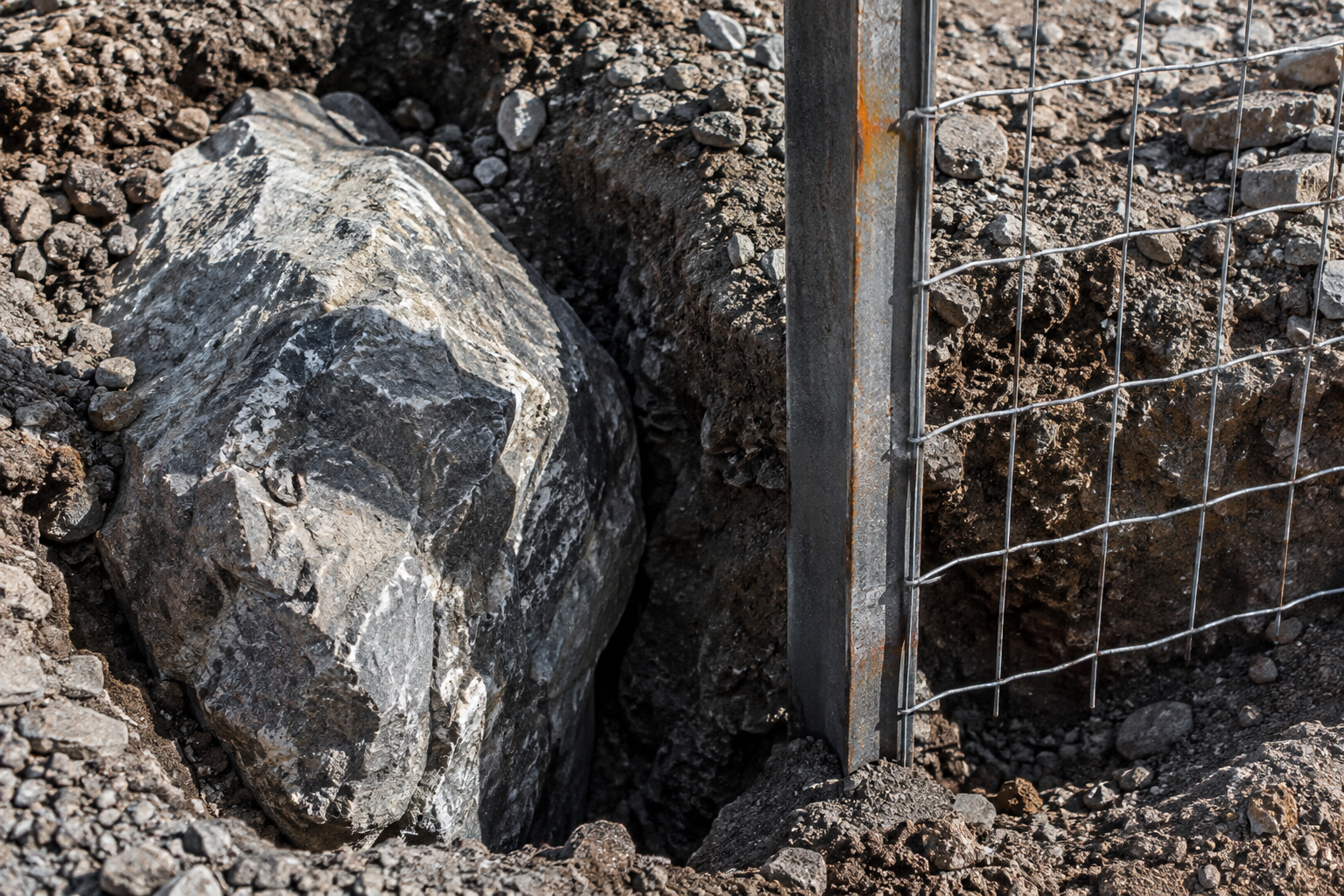

Если камень всё-таки больше 30 см
Из вытеснительных способов погружения предварительно изготовленных свай норма перечисляет забивку, вибропогружение, вдавливание и завинчивание. Завинчивание винтовой сваи вручную — рабочий вариант там, где грунт позволяет ввинтить лопасти без предварительной ямы, обходя разведанные крупные включения стороной. Вместо того чтобы копать и упираться в камень, точку установки смещают туда, где препятствия нет.
Привезённые трубы и профили нужно правильно хранить до монтажа: фасадные и кровельные конструкции с отделкой, тонкостенные оцинкованные элементы, крепёж и детали несущих конструкций хранят в неотапливаемом складском помещении с твёрдым покрытием пола, а не на земле под дождём. Если часть каркаса решено сваривать на месте, без электричества уже точно не обойтись: кромки свариваемых элементов и прилегающие поверхности зачищают шириной не менее 20 мм при ручной или механизированной дуговой сварке, удаляя ржавчину, жиры, краску, грязь и влагу. С подбором расходников для такой сварки поможет статья про электроды для забора из арматуры. Отдельный редкий случай — искусственное засоление грунта: концентрация соли в поровой влаге не должна превышать 10%, если рядом на расстоянии менее 10 м предполагается укладка неизолированных металлических конструкций.
Максимальный размер негабарита: экскаватор против ручной копки
| Способ разработки грунта | Максимальный размер негабарита |
|---|---|
| Экскаватор с обратной лопатой или устройством прямого копания | 2/3 ширины ковша |
| Ручная разработка с удалением подъёмными кранами | 30 см |
Разница показывает главное: у экскаватора порог плавающий и зависит от техники, а у ручной копки он жёстко зафиксирован в 30 см вне зависимости от того, какой лопатой копает человек.
Что делать до начала копки, если крана и электричества на участке нет
Прежде чем размечать линию забора, имеет смысл заранее оценить, с чем предстоит столкнуться на глубине — тогда решение о способе монтажа принимается один раз, а не по ходу работы.
- Пробный шурф: выкопать одну-две контрольные ямы на разных точках линии забора до начала полноценного монтажа.
- Опрос соседей: на участках рядом уже копали фундамент или колодец — у них есть представление о грунте на глубине.
- Запасной план по точкам: заранее решить, что делать при встрече с крупным камнем — сместить точку или перейти на завинчивание сваи.
- Отдельный расчёт по угловым столбам: в угловых точках нагрузка на опору выше, поэтому там есть смысл заранее посмотреть материал про выбор, усиление и монтаж угловых столбов для забора — там разобраны варианты усиления, которые пригодятся при ручной установке.
Такой порядок дешевле вызова крана на участок без подъездной дороги: логистически это часто невозможно или дороже самого забора.
Частые вопросы
Частые вопросы
Разбор одного пункта нормы показывает: на участке без электричества решение принимается не в момент, когда лопата упёрлась в камень, а заранее — на этапе выбора труб, разметки линии и пробного шурфа. Если нужен забор под размер вашего участка, с трубами и профилем, подобранными под грунт и высоту, обращайтесь на сайт завода ТЕСАРУС — варим сварные и 3D ограждения, ворота и калитки в Челябинске по вашим размерам.
