Забор не входит ни в один перечень зданий и сооружений из СП 22.13330.2016 «Основания зданий и сооружений» и СП 45.13330.2017 «Земляные сооружения, основания и фундаменты». Оба свода правил регулируют капитальные объекты — жилые дома, склады, опоры, трубы. Ограждение, даже сплошное и на цоколе, формально в эту категорию не попадает. Поэтому вопрос «на какую глубину заглублять столбы на торфянике» упирается не в прямую норму, а в набор документов, которые применяются к забору косвенно, по аналогии.
На торфянике неопределённость чувствуется острее: где-то торф лежит слоем в полметра, где-то в два метра, и обычный подход «вкопать столб на глубину промерзания» часто не работает — столб проседает или его выталкивает пучением. Разберём, какие нормы можно взять за опору, и какие решения из них вытекают.
Забор — не здание и не сооружение по СП
Таблица Г.1 СП 22.13330.2016 нормирует предельные деформации оснований только для объектов, перечисленных в её строках. Одна из строк описывает «Жёсткие сооружения высотой до 100 м, кроме указанных в пунктах таблицы 4 и 5» — для них задана предельная относительная разность осадок 0,004 и предельная средняя осадка 20 см. Формулировка тянет к себе трубы, мачты, опоры ЛЭП, а не лёгкое проницаемое ограждение на отдельных столбах.
Документ, который называет конкретную цифру и применим к любому металлическому столбу, — ГОСТ 10704-91 «Трубы стальные электросварные прямошовные. Сортамент». В таблице длин сказано: «при диаметре св. 70 до 152 мм — не менее 4 м». Это требование к сортаменту труб, а не к глубине погружения, но для практики — единственная жёсткая цифра во всём наборе документов.
Что означают эти 4 метра трубы
Труба такой длины идёт цельным куском, без стыка: часть уходит над землёй под высоту ограждения, остаток — в грунт. Короче сортамент для диаметра 70-152 мм не предусматривает. На торфянике цифра работает как нижняя граница: если под ней торф ещё не закончился, берут трубу большего сортамента или переходят на сваю.
- ГОСТ 10704-91: минимальная длина трубы для столба — верхняя граница того, что заглубляют одним куском.
- СП 22.13330.2016: основания капитальных зданий, к забору — только по аналогии через стоечно-балочную схему.
- СП 45.13330.2017: технология погружения свай и устройства ростверков.
- СП 70.13330.2012: контроль забивки и отказа сваи в момент работ.
Столбчатый фундамент или короткие сваи — выбор внутри СП 22.13330.2016
Забор — стоечно-балочная схема: столбы держат лаги или полотно, ленточного основания под ним нет. Для таких схем п. 8.4 СП 22.13330.2016 называет два варианта: «В зданиях стоечно-балочной схемы и при безростверковом опирании стен следует применять столбчатые фундаменты (на естественном или локально уплотненном основании) или короткие сваи».
Столбчатый вариант ближе к малозаглублённому фундаменту. П. 8.5 уточняет: «Для зданий без подвалов следует применять малозаглубленные фундаменты. Тип, конструкция малозаглубленного фундамента и способ подготовки его основания зависят от свойств грунтов основания и степени их пучинистости». П. 8.6 добавляет: на пучинистых грунтах «обязательным является расчёт их оснований по деформациям пучения».
Почему на торфянике выбирают сваи, а не мелкое основание
Торф одновременно слабый и пучинистый — вода держится и замерзает в нём неравномерно. Расчёт по деформациям пучения делают редко: нужны данные о влажности и составе торфа в конкретных точках, без них малозаглублённый фундамент остаётся формально непроверенным. Короткая свая проблему снимает — проходит слабый слой насквозь и опирается ниже него.
Сваи на торфянике: как их погружают по СП 45.13330.2017
П. 12.1.1 перечисляет способы погружения свай: «забивка, вибропогружение, вдавливание и завинчивание». Формально все четыре — одна категория, различается техника и нагрузка на соседний грунт.
- Забивка: молотом, требует техники и создаёт вибрацию, ощутимую на соседних фундаментах.
- Вибропогружение: свая-оболочка заглубляется вибропогружателем с контролем скорости на последнем этапе.
- Вдавливание: статическая нагрузка вместо ударной — там, где вибрация нежелательна.
- Завинчивание: ближе всего к винтовым сваям — минимум вибрации, монтаж без тяжёлой техники, поэтому на садовых участках выбирают чаще всего. Устройство такой сваи подробно разобрано в статье про винтовые сваи для забора.
Момент окончания погружения контролируется отдельно. П. 6.2.1 СП 70.13330.2012 требует забивать молотом «на проектную глубину заделки до получения расчётного отказа, но менее 0,2 см от удара».
Что такое отказ сваи и зачем он нужен на торфянике
Отказ — осадка сваи от одного удара молота. Пока свая легко проходит вниз, отказ большой; когда упирается в плотный слой под торфом, отказ падает до нормы, и погружение останавливается. Это способ убедиться, что свая дошла до несущего слоя, а не воткнута в мягкую массу.
Ростверк по головам свай: порядок работ по СП 45.13330.2017

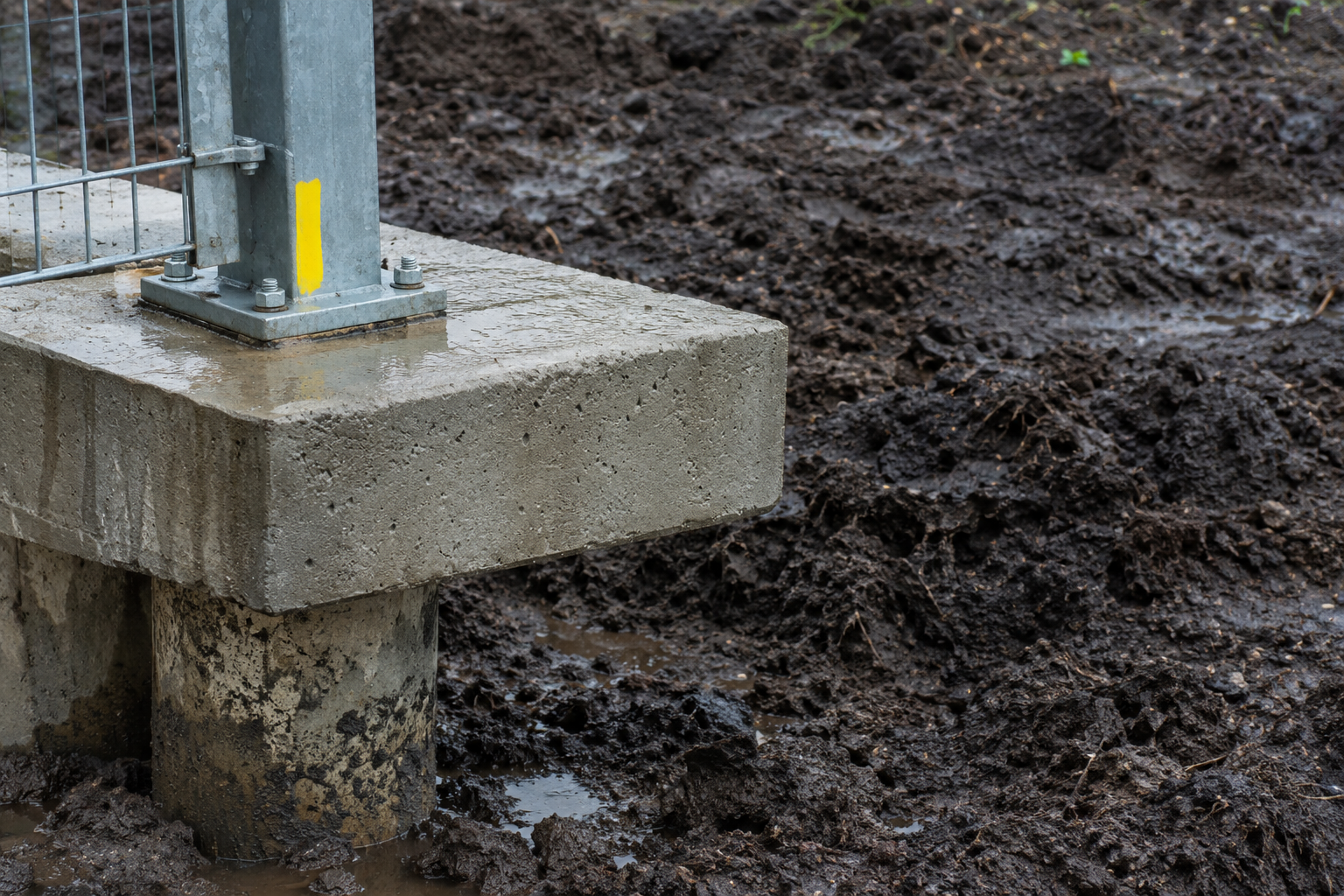

Ростверк — монолитная лента, которая связывает головы свай и распределяет нагрузку от полотна забора между ними. П. 12.7.1 задаёт порядок: работам должна «предшествовать приёмка заглубленных в грунт и срезанных на проектном уровне свай». Заливать ростверк на непринятые сваи нельзя.
Перед этим проверяется несущая способность свай. П. 12.1.8 требует забивать «от 5 до 20 пробных свай (число установлено в РД), расположенных в разных точках строительной площадки с регистрацией числа ударов на каждый метр погружения». На частном участке такое количество избыточно, но принцип — проверить отказ хотя бы на паре точек — стоит перенять.
- Приёмка свай: каждая на проектной отметке и срезана по уровню — без этого к ростверку не приступают.
- Пробные сваи: на крупных площадках от 5 до 20 штук с учётом ударов на метр.
- Головы свай: торцы горизонтальны с отклонением не более 5°, сколы бетона по периметру не более 50 мм, клиновидные сколы по углам не глубже 35 мм.
- Зазор под ростверком: на грунтах, способных разбухать, — не менее величины, заданной проектом.
Важно. ростверк без принятых по уровню свай — это не экономия времени, а нарушение самой логики конструкции: он опирается на уже готовые точки, а не выравнивает недоработанное свайное поле.
Глухой забор на торфянике: почему это рискованно
Глухое полотно работает как стена: вся его площадь принимает ветровую нагрузку и передаёт её на столб опрокидывающим моментом. На плотном грунте момент гасится заглублением и бетонированием. На торфе момент от ветра складывается с уже неравномерной осадкой — и в первый сезон отдельные столбы уводит сильнее остальных.
Есть нюанс, иногда работающий в пользу застройщика. Примечание 5 приложения Г СП 22.13330.2016 разрешает увеличивать предельные осадки на 20 %, «если основание сложено горизонтальными (с уклоном не более 0,1), выдержанными по толщину слоями грунтов». Проверить это без разреза грунта невозможно, а на торфяниках такая ровность — скорее исключение.
- Торф глубже метра: несущий слой уходит вниз, четырёхметровой трубы по ГОСТ 10704-91 может не хватить.
- Открытый продуваемый участок: чем выше ветровая нагрузка на глухое полотно, тем сильнее плечо этой нагрузки на осевшем столбе.
- Нет данных о напластовании: без шурфа непонятно, применим ли бонус 20 % из примечания 5, закладывать его без проверки не стоит.
Продуваемая конструкция — сетка, штакетник с зазором, решётка — снимает проблему на уровне физики: меньше глухая площадь, меньше ветровой момент и требования к устойчивости столба.
Три варианта в сравнении
| Вариант | Требования по СП/ГОСТ | Глубина погружения | Нужна ли геология | Основной риск |
|---|---|---|---|---|
| Забивные или винтовые сваи | п. 12.1.1 СП 45.13330.2017, минимум по ГОСТ 10704-91 | до расчётного отказа по п. 6.2.1 СП 70.13330.2012 | желательна — оценить толщину торфа | неравномерный отказ в разных точках |
| Сваи с монолитным ростверком | п. 12.7.1 и п. 12.1.8 СП 45.13330.2017 | по проекту, после приёмки голов свай | обязательна для шага свай | рост сметы из-за пробных свай |
| Отказ от глухого забора | прямой нормы нет, нужен расчёт на устойчивость | зависит от выбранной опоры | обязательна при сомнениях в напластовании | меньше приватности, ниже нагрузка на грунт |
С чего начать: хотя бы шурф вместо догадок
Перед заказом трубы под сваи или планированием ростверка разумно вскрыть один-два шурфа вручную, чтобы увидеть, где заканчивается торф. Это не заменяет расчёт инженера, но даёт данные, без которых выбор глубины превращается в гадание.
Дальше — вопрос количества и шага столбов: на неоднородном участке их заказывают под конкретные точки, методика разобрана в статье «Столбы для забора: как рассчитать количество на участок». Полезно свериться и со статьёй про бетонирование столбов для забора — она показывает, чем плотный грунт отличается от торфяника на практике.
Если лаги крепятся напрямую к столбу, удобнее заказывать столбы для забора с приваренными пластинами для лаг — пластины привариваются под нужный шаг ещё на этапе изготовления.
Завод сварных ограждений ТЕСАРУС в Челябинске варит столбы, сваи и секции забора по размерам заказчика: под конкретный диаметр трубы, толщину стенки и шаг лаг, подобранные под тип грунта на участке. Оставить заявку можно на сайте tesarus74.ru.
