По таблице 2 ГОСТ 31174-2017 статическая нагрузка, действующая в плоскости полотна откатных ворот с рамочным полотном, — не менее 1500 Н. При этом СП 22.13330.2016 требует на пучинистых грунтах укладывать под бетонный фундамент подушку из непучинистого материала (п. 8.7) — а это лишний грунт, лишняя техника и лишние деньги ради запаса, который лёгким откатным воротам чаще всего не нужен.
Разница между бетонным и свайным решением не в том, что один вариант хуже другого, а в том, что нормативы требуют разного объёма подготовительных работ в зависимости от грунта и нагрузки. Дальше — по пунктам: что считается нагрузкой, как классифицируют пучинистость и где владельцы участков теряют деньги, выбирая фундамент на глаз.
Когда бетонный фундамент под откатные ворота обходится дороже свайного
СП 22.13330.2016 делит грунты на два лагеря — непучинистые и пучинистые (п. 6.8.8), разница определяется через показатель дисперсности D: при D меньше 1 грунт непучинистый, при D больше либо равно 1 — пучинистый. Для малозаглубленных ленточных фундаментов на непучинистых и слабопучинистых грунтах норматив разрешает сборные бетонные блоки, уложенные без соединения между собой (п. 8.8) — самый простой и дешёвый вариант бетона. На пучинистых грунтах требование меняется: нужна подушка из непучинистого материала (п. 8.7).
- Песок гравелистый, крупный или средней крупности: самый распространённый вариант подушки, требует завоза и трамбовки.
- Мелкий щебень: берут там, где нужна более жёсткая прослойка под нагрузку.
- Котельный шлак: применяют как более дешёвую замену щебню, если он есть рядом.
- Плиты из влаго- и биостойкой теплоизоляции: вариант для участков, где заодно нужно утепление основания.

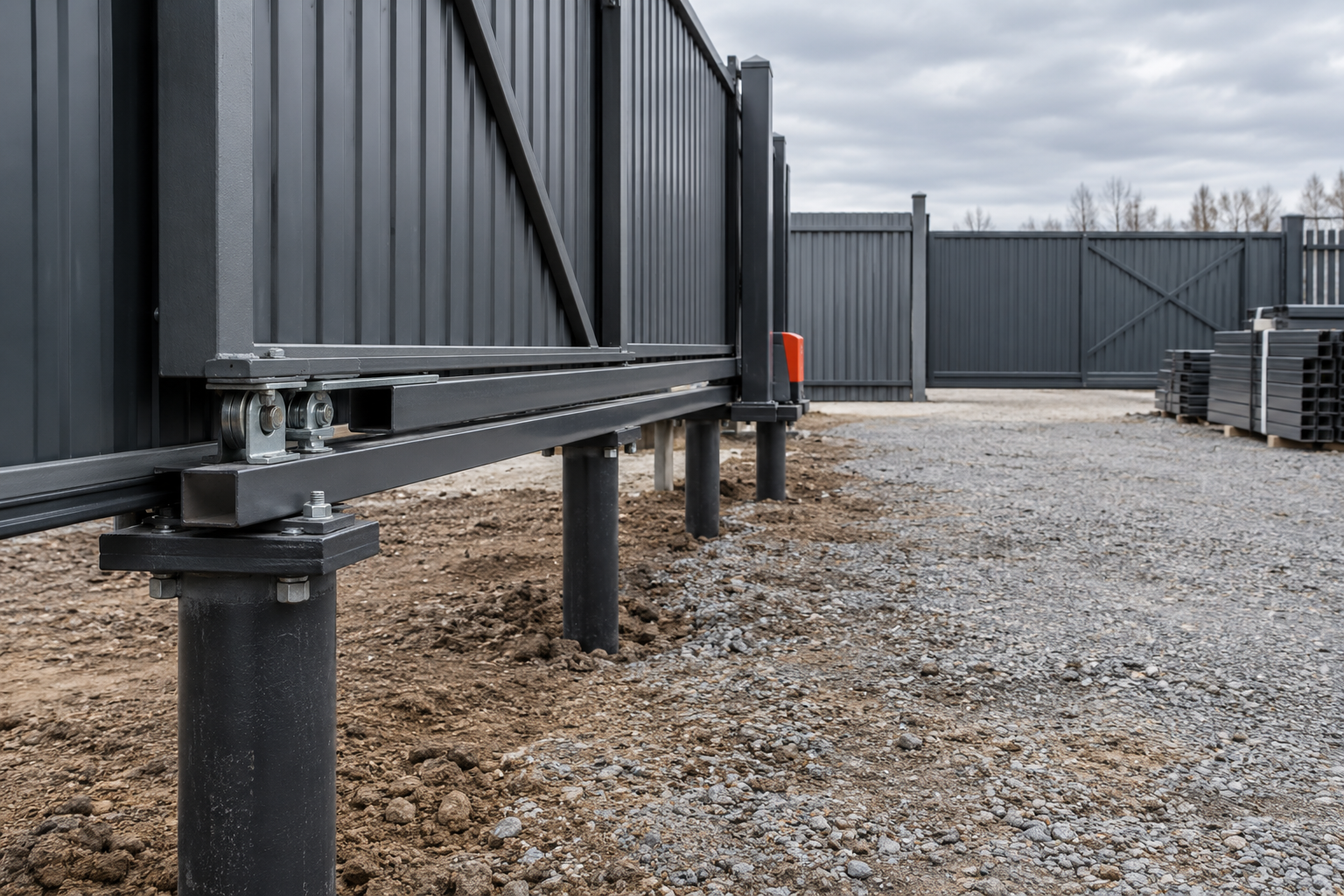

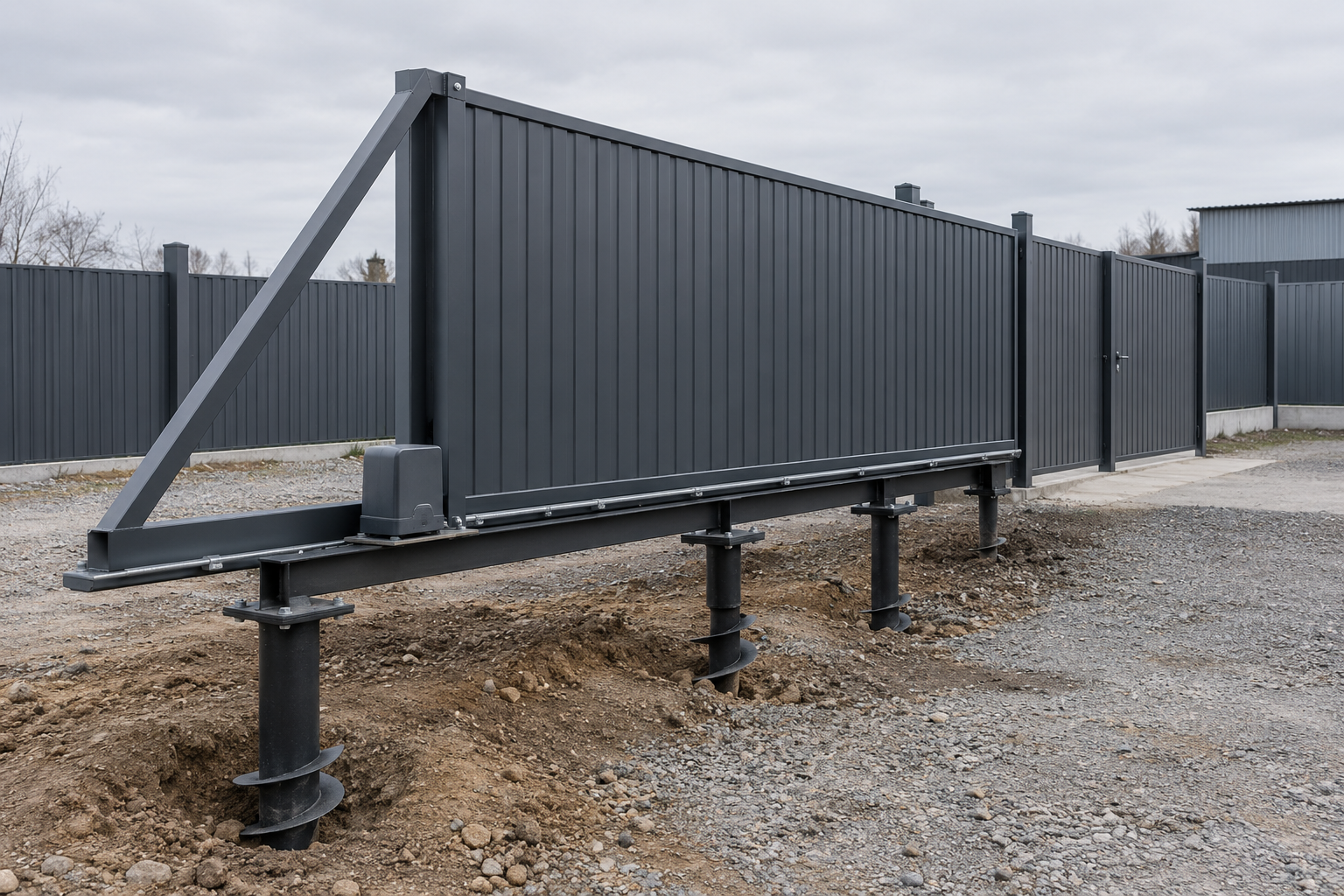

Любой из этих материалов — отдельная статья расходов и отдельный этап на площадке: завоз, укладка, трамбовка слоями. Свайный фундамент эту стадию обходит стороной: свая проходит пучинистый слой насквозь и опирается на грунт ниже, где пучение уже не действует так, как у поверхности. Для лёгкой конструкции вроде откатных ворот с нагрузкой 1500 Н по ГОСТ 31174-2017 подушка часто избыточна — нагрузка слишком мала.
Сколько нагрузки на самом деле выдерживает фундамент откатных ворот
Статическая нагрузка в 1500 Н из таблицы 2 ГОСТ 31174-2017 — это вес и распор полотна в состоянии покоя. Но фундамент и закладные детали работают ещё и с динамикой: рывок при старте привода, удар о концевой стопор, случайный контакт с препятствием. Похожую логику норматив описывает для подъёмно-секционных, подъёмно-вертикальных и подъёмно-поворотных ворот: полотно должно выдерживать без разрушений нагрузку от падения под собственной массой, которую проверяют, роняя его на бетонный блок 300 х 300 х 300 мм (п. 8.3.3.4 ГОСТ 24033-2018). У откатных ворот падать нечему, но принцип тот же — крепление держит не только вес, но и удар.
Насколько тяжёлым получится полотно, зависит от профиля каркаса — разбор с расчётом веса и сечения есть в отдельной статье про то, какую трубу выбрать для откатных ворот.
Методика испытаний полотен ворот и дверей по ГОСТ 24033-2018 закрепляет конструкцию не менее чем в восьми точках (п. 7.7.1) — в лаборатории так проверяют жёсткость крепления перед нагрузкой. Ориентир полезный: закладные на глаз в одной-двух точках такого ресурса не дадут.
Как пучинистость грунта меняет расчёт фундамента
Что означает показатель дисперсности D
СП 22.13330.2016 (п. 6.8.8) относит к непучинистым грунтам крупнообломочные грунты и пески с глинистыми фракциями, а также супеси при числе пластичности меньше 0,02, если их показатель дисперсности D меньше 1. При D больше либо равно 1 тот же грунт уже пучинистый. Разница на глаз не видна — нужен расчёт.
Важно. экономия на свайном фундаменте работает только если степень пучинистости определена расчётом, а не на глаз — без показателя D есть риск поставить лёгкую конструкцию именно там, где нормативы требуют утяжелённого решения.
Зачем бетонному фундаменту подготовка, даже если грунт хороший
Есть ещё пункт, который часто упускают: п. 4.25 СП 22.13330.2016 требует бетонную подготовку при возведении монолитных фундаментов в любых подстилающих грунтах, кроме скальных, — независимо от того, пучинистый грунт или нет. Подготовка предотвращает утечку раствора из бетонной смеси, снижает расход бетона и обеспечивает нормальную установку арматуры. То есть даже на благополучном непучинистом грунте монолитный бетонный фундамент тянет за собой отдельный слой работ. Свайный фундамент, если он не монолитный, под это требование не попадает — экономия появляется именно здесь, а не только на пучинистых грунтах.
Что в конструкции ворот нужно учесть при проектировании фундамента
Точность установки решает, где можно сэкономить
ГОСТ 31174-2017 задаёт предельные отклонения от номинальных габаритных размеров полотна не более ±5,0 мм (п. 5.2.2). Требование относится к воротам, но касается и фундамента: закладные и опоры смещены сильнее допуска — рельса встанет с перекосом. Отдельно конструкция ворот должна противостоять выходу полотна из направляющих при контакте с препятствием (п. 5.3.2) — а это уже вопрос того, насколько жёстко стопор и упор закреплены в фундаменте.
Как выставить закладную деталь и увязать её с заливкой фундамента по миллиметрам, подробно разобрано в статье про откатные ворота из профтрубы, фундамент и закладную. Сама направляющая рельса и её крепёж к консольной балке — отдельная тема со своими допусками по прямолинейности, читайте в материале про выбор и монтаж направляющей рельсы.
Если заказаны ворота с защитными функциями, добавляется ещё один параметр — класс устойчивости к взлому и продолжительность сопротивления взлому по таблице 1 (п. 5.1.18 ГОСТ 31174-2017). Заявленный класс имеет смысл только тогда, когда фундамент и точки крепления рассчитаны на ту же нагрузку, что и само полотно, — иначе слабое звено просто переместится с ворот на основание.
Бетонный и свайный фундамент под откатные ворота: сравнение
Коротко о том, чем один вариант отличается от другого на практике.
| Критерий | Бетонный фундамент | Свайный фундамент |
|---|---|---|
| Стоимость | Выше за счёт подушки на пучинистых грунтах (п. 8.7) и обязательной бетонной подготовки (п. 4.25) | Ниже, если грунт позволяет обойтись без сплошной подготовки по всей площади |
| Сложность монтажа | Земляные работы, опалубка, время на набор прочности бетона | Меньше земляных работ, монтаж быстрее за счёт отсутствия опалубки |
| Работа на пучинистых грунтах | Нужна подушка из непучинистого материала, иначе основание «играет» (п. 8.7) | Свая проходит пучинистый слой и опирается на более стабильный грунт ниже |
| Подготовка основания | Обязательна для монолитных конструкций в любом грунте, кроме скального (п. 4.25) | Требование к монолитным фундаментам на сваи без монолитной части не распространяется |
| Что решает выбор | Подходит, когда грунт непучинистый или слабопучинистый и допускает блоки без соединения (п. 8.8) | Подходит для лёгких конструкций вроде откатных ворот с нагрузкой 1500 Н (табл. 2 ГОСТ 31174-2017) |
Три ошибки, из-за которых свайный фундамент выходит не дешевле, а дороже
- Не учли коэффициент надежности по нагрузке: при проверке устойчивости против опрокидывания СП 20.13330.2016 (п. 7.3) требует применять коэффициент надежности к весу конструкции — без него запас на бумаге больше, чем в реальности, и экономия на сваях превращается в риск.
- Не определили агрессивность среды: ГОСТ 23118-2019 (п. 4.2.5.2) делит среду на неагрессивную, слабоагрессивную, среднеагрессивную и сильноагрессивную — защита закладных и свай должна соответствовать категории участка, а не усреднённому расчёту на глаз.
- Взяли профиль с отклонением по кривизне: ГОСТ 30245-2003 (п. 4.3) ограничивает местную кривизну стальных профилей 1 мм на 1 м длины — если опора или столб из партии с превышением, направляющая встанет неровно, и переделывать придётся узел крепления, а не сам фундамент.
Как избежать похожих ошибок на этапе заливки, разобрано в пошаговом руководстве про заливку фундамента для откатных ворот своими руками.
Как выбрать фундамент под откатные ворота без переплаты
Порядок простой — сначала данные о грунте и среде, потом сопоставление с нагрузкой от конкретной модели ворот.
- Показатель дисперсности грунта D: определяет, пучинистый участок или нет (п. 6.8.8 СП 22.13330.2016, классификация опирается на ГОСТ 25100).
- Категория агрессивности среды: неагрессивная, слабоагрессивная, среднеагрессивная или сильноагрессивная (п. 4.2.5.2 ГОСТ 23118-2019).
- Нагрузка от выбранной модели ворот: для откатных ворот с рамочным полотном — не менее 1500 Н по таблице 2 ГОСТ 31174-2017.
Если грунт непучинистый или слабопучинистый, а нагрузка укладывается в 1500 Н, свайный фундамент избавляет от подушки, бетонной подготовки и части земляных работ. Если грунт сильнопучинистый или участок в среднеагрессивной либо сильноагрессивной среде, экономия на подготовке обычно оборачивается ремонтом фундамента раньше, чем хотелось бы.
