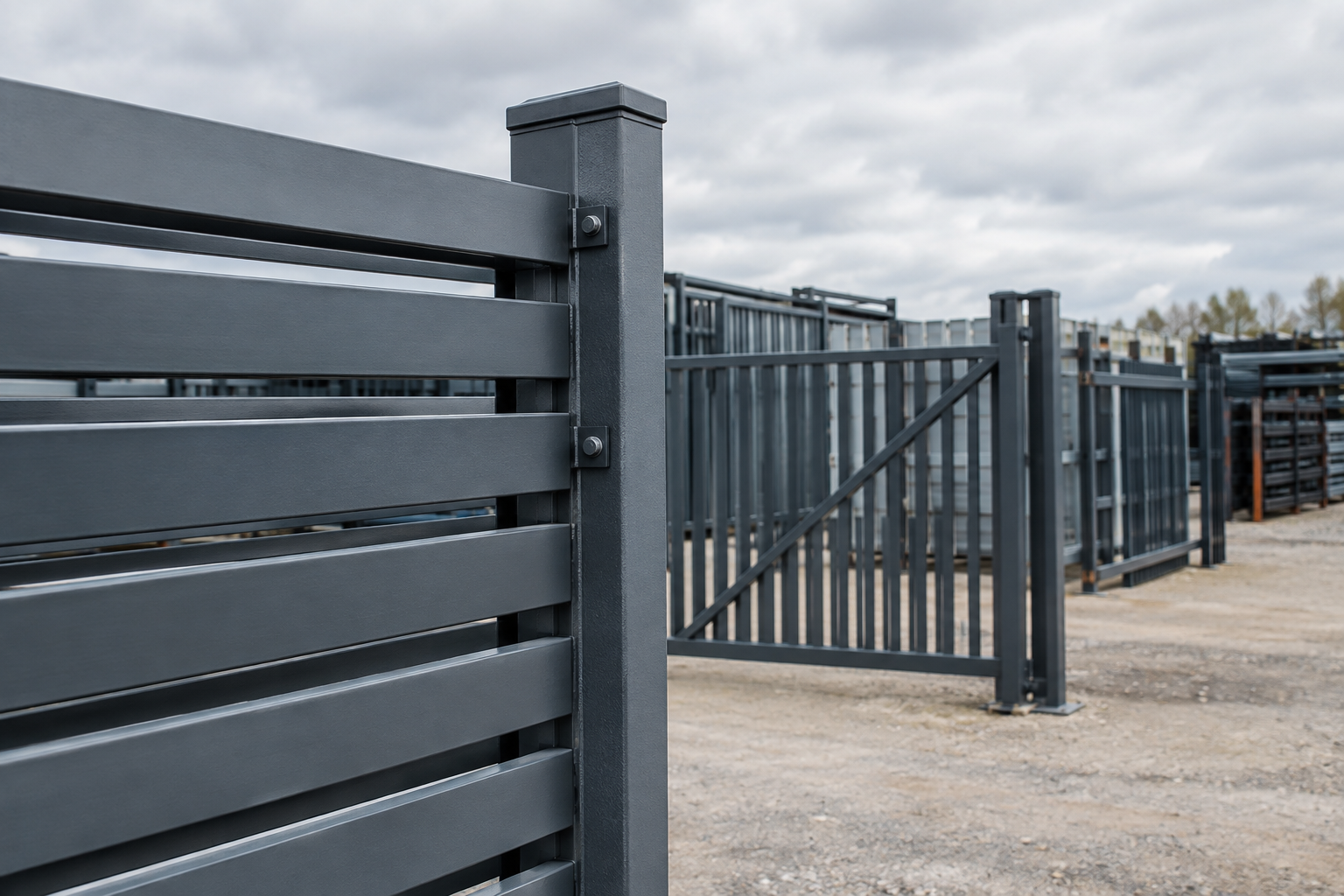

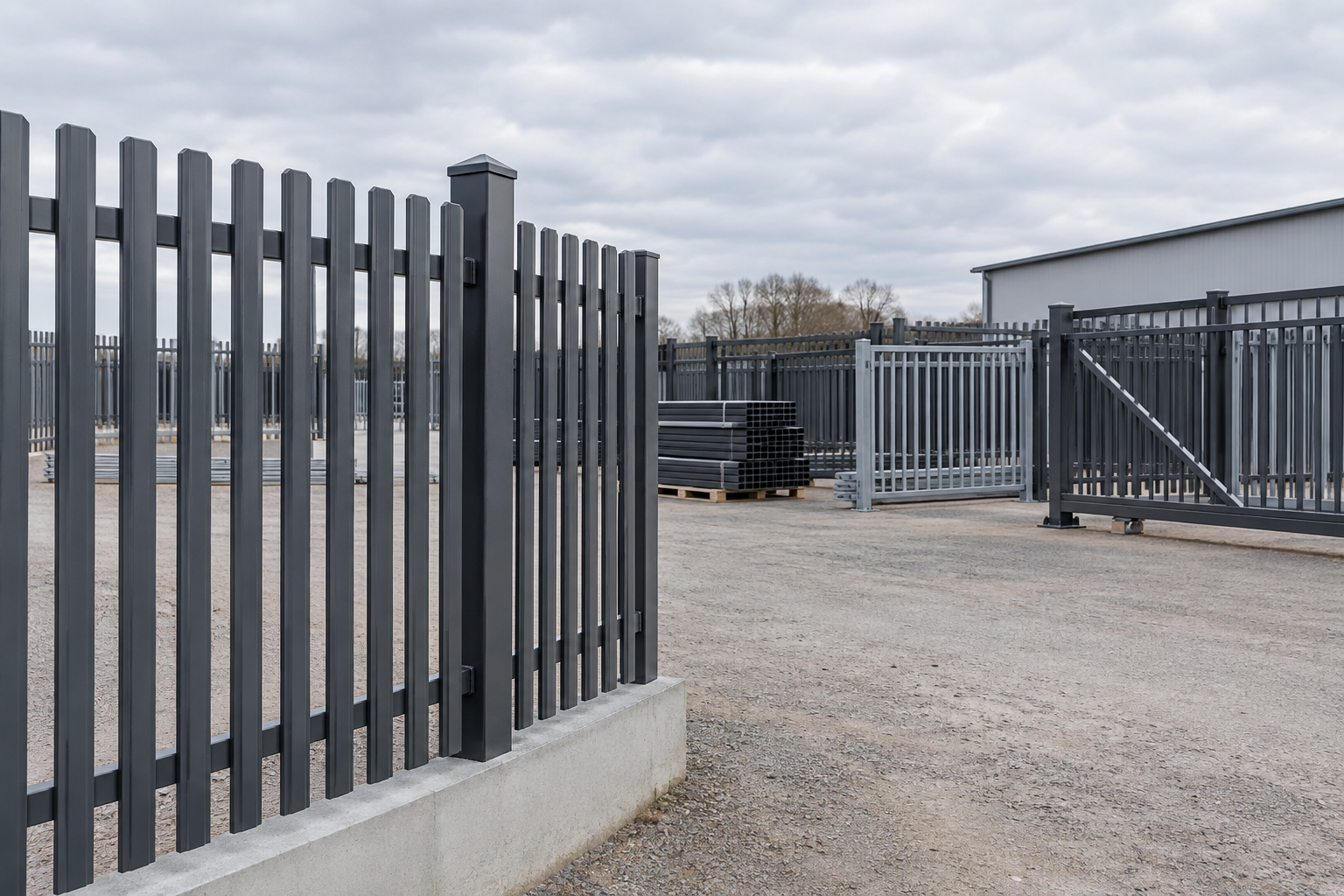

Столб для горизонтального евроштакетника валится не потому, что забор «слабый на глаз» — он валится потому, что кто-то посчитал фундамент, но не проверил ветровую нагрузку, или наоборот. ГОСТ Р 57278-2016 отвечает за то, как конструкция физически собрана: тип фундамента, тип опоры, положение нижнего края полотна. СП 20.13330.2016 отвечает за другое — выдержит ли эта конструкция ветер, и как правильно посчитать нагрузку. Без первого документа столб через сезон «поплывёт» в грунте. Без второго — устоит в земле, но погнётся при первом сильном порыве.
Два документа — одна цель: жёсткость забора
Оба норматива не противоречат друг другу, они описывают разные стадии одной задачи. ГОСТ Р 57278-2016 задаёт конструктив: высота ленточного фундамента над уровнем грунта должна быть не менее 0,5 м, заглубление в грунт — не менее 0,5 м. Эти цифры проектировщик подставляет в чертёж ещё до того, как начали копать яму. СП 20.13330.2016 включается на следующем шаге, когда тип фундамента уже определён: документ даёт методику расчёта ветровой нагрузки на конструкцию, чтобы проверить, не погнётся ли столб под порывом ветра.
На практике документы читают в связке. Сначала по ГОСТ Р 57278-2016 определяют тип фундамента и минимальные размеры. Потом по СП 20.13330.2016 считают ветровую нагрузку на выбранное сечение столба. Если сечение слабое, профиль увеличивают или уменьшают шаг опор — и только после этого возвращаются к фундаменту под возросшую нагрузку.
Фундамент и опоры по ГОСТ Р 57278-2016
Раздел 6.2 ГОСТ Р 57278-2016 — это, по сути, инструкция для того, кто копает и бетонирует. Два типа фундамента, две разные логики монтажа.
Точечный фундамент под тип грунта
Пункт 6.2.3 перечисляет варианты, из которых выбирают в зависимости от грунта на участке:
- Заливка бетона или ПГС: в заранее пробуренные ямы засыпают песчано-гравийную смесь или заливают бетон, опору ставят одновременно с заливкой.
- Фундаментный блок-«башмак»: готовый бетонный блок с гнездом под опору, ставится быстро.
- Винтовая опора: вкручивается в грунт без земляных работ.
- Трубчатая забивная опора: забивается механически, без бетона и раствора.
Для ленточного фундамента цифры фиксированные и обязательные: высота над уровнем грунта не менее 0,5 м, заглубление в грунт тоже не менее 0,5 м. Меньше — фундамент не держит момент от ветровой нагрузки на полотно, и столб со временем «гуляет» в земле.
Устойчивость к ветровым колебаниям — не про декор
Пункт 6.2.5 формулирует требование жёстко: для уменьшения вероятности ложных срабатываний технических средств охраны периметра фундамент ограждения должен быть устойчив к колебаниям при ветровых нагрузках. Формулировка рассчитана на охраняемые объекты с датчиками, но по сути универсальна: шаткий фундамент со временем расшатывает и крепёж полотна.
Отдельно ГОСТ Р 57278-2016 регламентирует положение нижнего края полотна: он должен повторять профиль поверхности местности и находиться над уровнем грунта или фундамента не выше 100 мм. Это не про внешний вид — зазор больше нормы означает, что часть ветровой нагрузки на полотно передаётся не туда, куда её закладывали в расчёте.
Важно. конструктивные требования ГОСТ Р 57278-2016 — это минимум для монтажа, а не расчёт на прочность. Они не заменяют проверку столба на прогиб от ветра по СП 20.13330.2016, а дополняют её на этапе устройства фундамента.
Ветровая нагрузка и прогибы по СП 20.13330.2016
СП 20.13330.2016 — актуализированная редакция СНиП 2.01.07-85*, и именно этот документ отвечает за методику расчёта столба на ветер. Главная мысль документа — в приложении М: пульсационные ветровые нагрузки являются динамическими и имеют случайную природу, поэтому в расчётах сооружений они должны учитываться исходя из статистических характеристик скорости ветра и наиболее неблагоприятных возможных мест приложения ветровой нагрузки.
Для забора это значит, что нельзя просто взять паспортное значение «давления ветра для региона» и на этом остановиться. Порыв редко бьёт равномерно по всей длине пролёта — чаще нагружается локальный участок, и именно эта пульсационная составляющая расшатывает крепление полотна к столбу быстрее, чем средняя статическая нагрузка. Отсюда практический вывод: столб и его крепёж к профильной трубе, к которой крепят евроштакетник, рассчитывают не на «средний ветер», а на пиковую локальную нагрузку в самом неудачном месте пролёта.
| Параметр | ГОСТ Р 57278-2016 (конструктивные требования) | СП 20.13330.2016 (расчётные требования) |
|---|---|---|
| Фундамент | Высота над грунтом и заглубление не менее 0,5 м каждое | — |
| Тип опоры | Точечный (бетон, ПГС, блок-«башмак», винтовая или забивная труба) либо ленточный | — |
| Ветровая нагрузка | Фундамент должен быть устойчив к колебаниям при ветре | Пульсационная составляющая учитывается по статистическим характеристикам скорости ветра |
| Нижний край полотна | Не выше 100 мм над грунтом или фундаментом | — |
Из чего варить столб: допуски ГОСТ 30245-2003
Столб из профильной трубы держит форму не только за счёт размера сечения, но и за счёт того, насколько прямой и ровной вышла сама труба на заводе. ГОСТ 30245-2003 нормирует это отдельно от геометрии профиля.
Кривизна, скручивание, выпуклость стенок
- Местная кривизна: в горизонтальной и вертикальной плоскостях не должна превышать 1 мм на 1 м длины профиля.
- Скручивание вокруг продольной оси: не должно превышать 2,0 мм плюс 0,5 мм на каждый метр длины профиля.
- Выпуклость и вогнутость стенок: не должна превышать 0,01 размера профиля.
Труба с кривизной и скручиванием на пределе допуска визуально выглядит нормальной. Но при монтаже столбов в ряд отклонения складываются: полотно из горизонтального евроштакетника садится с перекосом, а нагрузка на крепёж распределяется неравномерно. Отдельно пункт 4.9 регламентирует сам шов трубы: продольный сварной шов выполняют автоматической высокочастотной сваркой, и он должен располагаться на расстоянии от грани профиля не ближе 4t, где t — толщина стенки. Шов у самой грани — это готовый концентратор напряжения ровно там, где столб чаще всего гнётся под нагрузкой.
Если сечение столба и его укосины считают заодно с воротным проёмом на том же участке забора, логика та же, что и в статье про рёбра жёсткости и укосины ворот из профтрубы: жёсткость даёт не толщина металла сама по себе, а геометрия узла и точность профиля.
Оцинковка и кромки: ГОСТ 14918-2020 и ГОСТ 9.307-2021
Толщина металла для самого штакетника нормируется отдельным документом. ГОСТ 14918-2020 устанавливает: оцинкованный прокат изготовляют толщиной от 0,22 до 4,50 мм в рулонах шириной от 600 до 1800 мм, в листах шириной от 700 до 1800 мм, причём толщина проката включает толщину покрытия. Это значит, что заявленная толщина ламели уже учитывает слой цинка, а не идёт «сверх» него — разница особенно заметна на тонком металле, и она подробно разобрана в статье про выбор толщины металла евроштакетника.
Кромки и углы самого профиля тоже не оставлены «на глаз». ГОСТ 9.307-2021 требует: острые углы и кромки изделий, за исключением технически обоснованных случаев, должны быть скруглены радиусом не менее 0,3 мм. Для оцинкованного столба и ламели это не декоративное требование — острая необработанная кромка снимает цинковое покрытие в этом же месте при малейшем ударе или монтажном контакте, и именно с этой точки начинается коррозия под слоем краски.
Расчёт столба для горизонтального евроштакетника на практике
Порядок работы получается такой: сначала сечение, потом нагрузка, потом проверка, и только в конце — фундамент.
- Сечение столба: выбирают профильную трубу по ГОСТ 30245-2003, проверяя, что кривизна, скручивание и выпуклость стенок укладываются в допуски пунктов 4.3, 4.4 и 4.5, а сварной шов отстоит от грани не ближе 4t.
- Ветровая нагрузка: считают по методике СП 20.13330.2016 с учётом пульсационной составляющей — по наиболее неблагоприятному месту приложения нагрузки на пролёт, а не по средней величине.
- Проверка сечения: с полученной нагрузкой убеждаются, что выбранный профиль столба держит её без недопустимой деформации.
- Фундамент: под подтверждённое расчётом сечение закладывают фундамент по ГОСТ Р 57278-2016 — высота и заглубление не менее 0,5 м каждое, тип фундамента подбирают по грунту участка.
Толщину металла самого штакетника при этом выбирают отдельно от расчёта столба — она нормируется ГОСТ 14918-2020 и влияет на парусность полотна, а не на жёсткость опоры. Если пролёт собирают из горизонтальных ламелей, а не вертикальных, парусность и распределение нагрузки на столб отличаются — подробнее в статье про выбор между горизонтальной и вертикальной обрешёткой.
Оцинкованный столб со скруглёнными кромками по ГОСТ 9.307-2021, посчитанный на ветровую нагрузку по СП 20.13330.2016 и установленный на фундамент по ГОСТ Р 57278-2016 — это тот минимум, который снимает вопросы и к устойчивости, и к сроку службы конструкции.
