ГОСТ Р 57278-2016 «Ограждения защитные. Классификация» говорит прямо: для противотаранных и противоподкопных свойств предпочтителен ленточный фундамент. Значит, боллард или усиленная секция забора начинается не с толщины металла, а с решения по основанию.
Тип фундамента задаёт ГОСТ Р 57278-2016 с оглядкой на грунт по СП 22.13330.2016, ворота в составе ограждения — ГОСТ 31174-2017, испытания — ГОСТ 24033-2018. Разберём, что из этого прописано цифрами.
Что защищает противотаранное заграждение и при чём тут забор

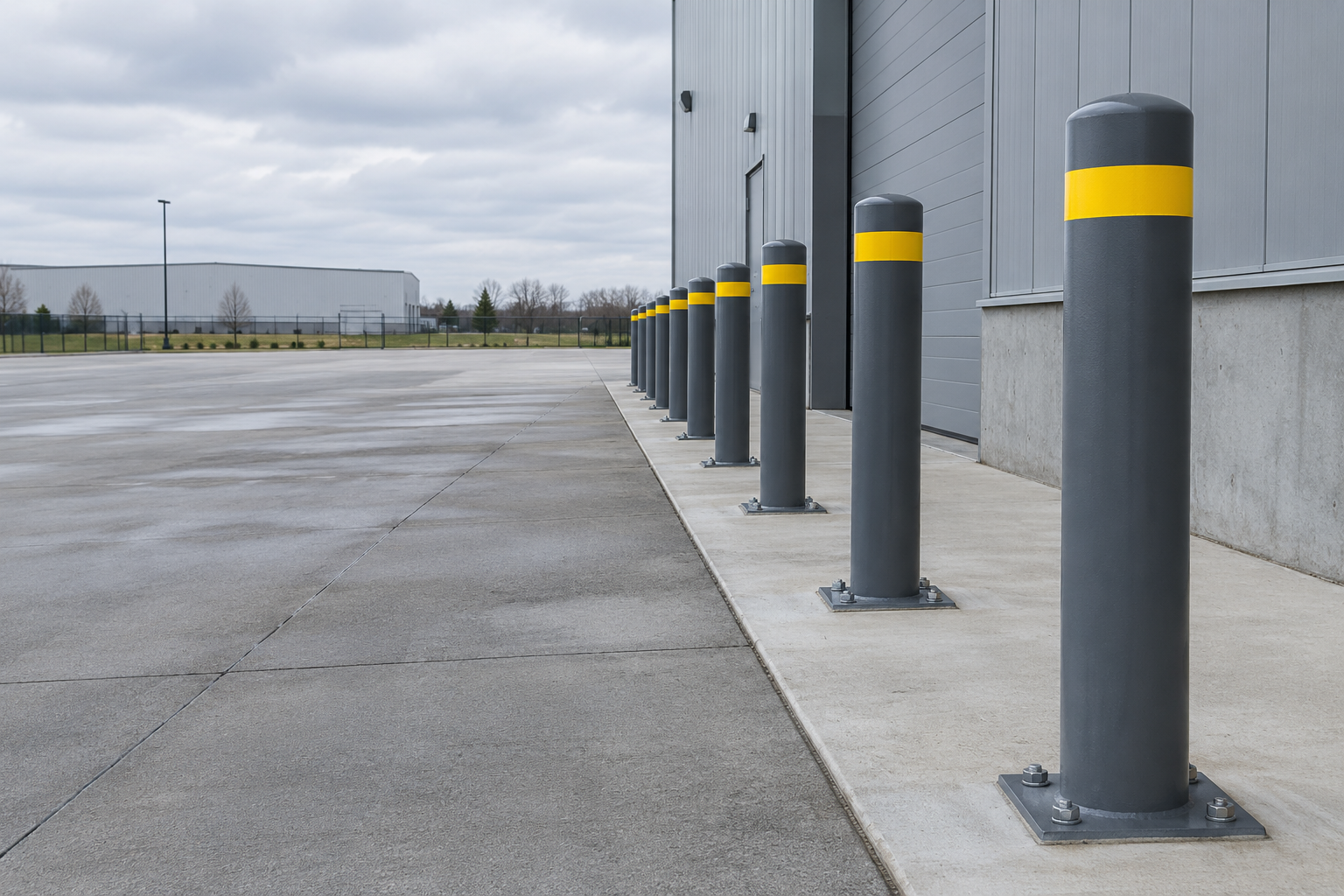

Противотаранное заграждение — часть защитного ограждения периметра, а не отдельная категория конструкций. ГОСТ Р 57278-2016 регулирует ограждения в целом: фундаменты, устойчивость к проезду и подкопу. Боллард, выдвижной столбик, усиленная секция забора — разные решения одной задачи через требования к основанию, а не через перечень изделий.
Прежде чем выбирать высоту и материал ограждения с противотаранной функцией, нужно понять, какой фундамент под ним реализуем на площадке. Смежный вопрос — какое ограждение вообще требуется по нормативам для объектов с особым режимом — разобран в статье про ограждение котельной.

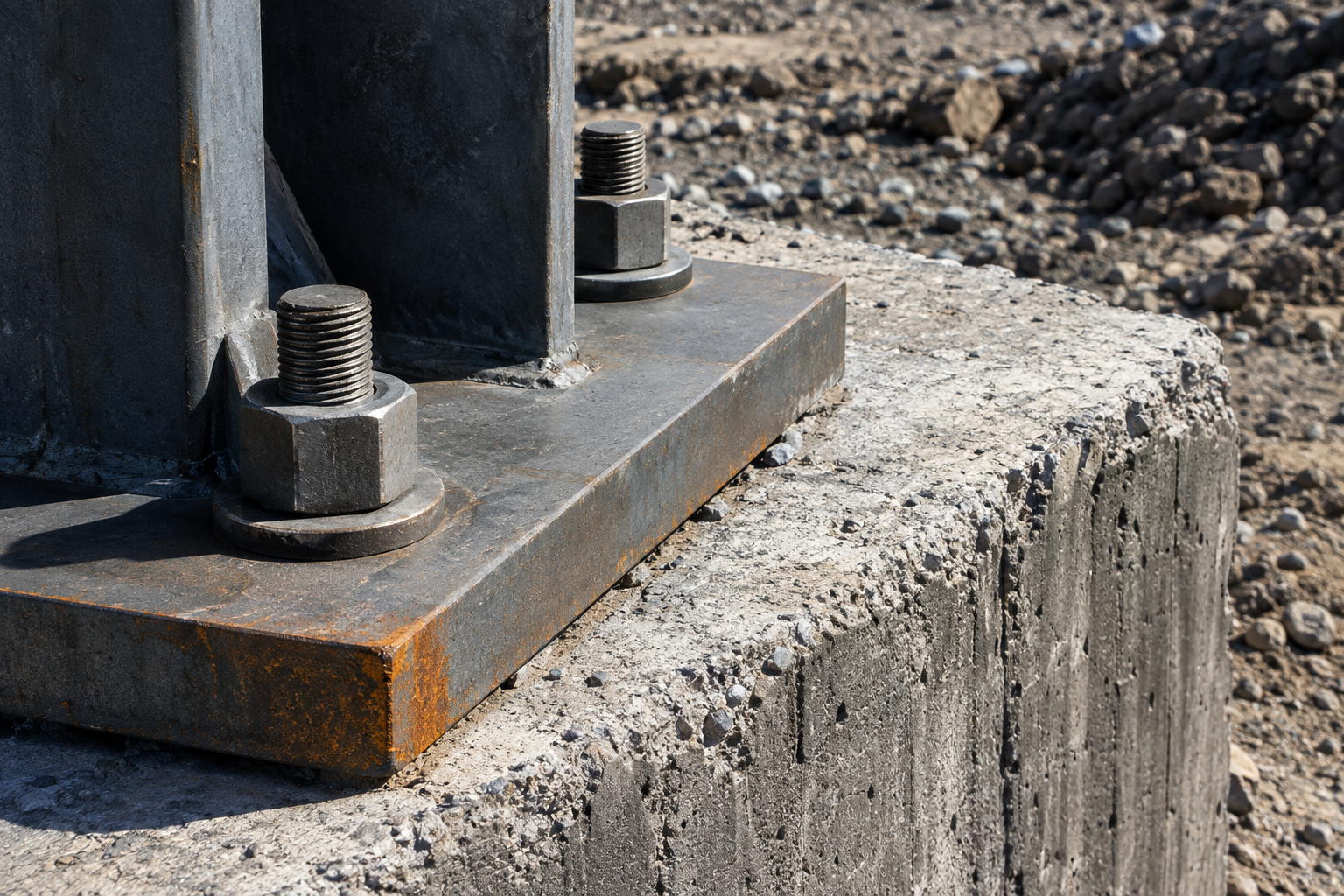

Выбор фундамента: ленточный или точечный
Ленточный фундамент — вариант по умолчанию
Пункт 6.2.2 ГОСТ Р 57278-2016 закрепляет ленточный фундамент как предпочтительный там, где ограждению нужны противотаранные и противоподкопные свойства. Непрерывная лента под рядом опор не даёт транспорту протолкнуть отдельную стойку и не оставляет промежутка для подкопа — точечная опора такой сплошности не даёт.
Точечный фундамент — когда ленточный невозможен
Пункт 6.2.3 допускает точечный фундамент, если ленточный невозможен, и называет способы в зависимости от грунта:
- Заливка бетона или засыпка ПГС: в пробуренные ямы с одновременной установкой опоры — когда бурение возможно.
- Фундаментный блок «башмак»: готовое изделие, которое устанавливают, а не заливают на месте.
- Винтовая опора: вкручивается без земляных работ — вариант для стеснённых площадок и слабых грунтов.
- Трубчатая забивная опора: забивается, а не бурится — там, где грунт позволяет погружение без выемки.
Важно. выбор между этими способами — не решение подрядчика, а следствие геологии площадки. Один проект ограждения может потребовать разных типов точечного фундамента на разных участках периметра, если грунт неоднороден.
Требования к воротам: прочность и испытания
Если заграждение включает ворота или калитку, требования к прочности берут из ГОСТ 31174-2017 «Ворота металлические. Общие технические условия». Пункт 5.3.1 задаёт таблицу эксплуатационных характеристик, и одна строка в ней — сопротивление удару мягким телом массой 30 кг в джоулях. Значение зависит от типа ворот:
| Тип ворот | Сопротивление удару мягким телом 30 кг, Дж, не менее |
|---|---|
| Распашные | 210 |
| Откатные | 210 |
| Секционные (подъёмные) | 150 |
| Складные | 150 |
| Рулонные роллетные | не нормируется |
Есть и вторая проверка: пункт 5.3.2 требует, чтобы полотно не выходило из направляющих при контакте с жёстким предметом в виде куба с ребром 300-400 мм на пути движения кромки ворот. Порядок испытаний — в ГОСТ 24033-2018: пункт 7.7.1 требует открывания полотна на угол не менее 90°, время цикла — не более 10 секунд. О безопасности автоматики ворот — фотоэлементы, требования к приводу — разбор здесь: безопасность автоматических ворот.
Динамические нагрузки и классы устойчивости к взлому
Кроме таблицы из пункта 5.3.1, ГОСТ 24033-2018 содержит методику проверки под динамической нагрузкой: в приложении к стандарту есть таблица с параметрами испытательного тела для каждого заявленного класса устойчивости. Их берут оттуда, а не оценивают приблизительно — расхождение между заявленным классом и реальным протоколом всплывёт на приёмке.
Прочность самого металла — отдельный вопрос: толщина листа или профиля определяет, выдержит ли конструкция расчётную нагрузку ещё до ударных испытаний. Это разобрано отдельно: толщина металла забора.
Что учитывать по грунту при проектировании фундамента
Сколько испытаний грунта нужно провести
Выбор фундамента упирается в данные о площадке. СП 22.13330.2016 в пункте 5.3.19 требует не менее десяти определений физических характеристик каждого выделенного грунтового элемента и не менее шести — для механических. Это минимум на один элемент; если участок неоднороден, изысканий нужно больше.
- Физические характеристики: не менее 10 определений на элемент — плотность, влажность, состав.
- Механические характеристики: не менее 6 определений на элемент — несущая способность, деформационные свойства.
- Уровень грунтовых вод: по пункту 11.18 отметка пониженного уровня подземных вод должна быть не менее чем на 0,5 м ниже полов подвалов и коммуникационных каналов — учитывать при выборе глубины заложения фундамента.
Климатическое исполнение и транспортировка
Готовое ограждение обычно стоит на открытом воздухе весь срок службы, поэтому климатическое исполнение и условия доставки важны. ГОСТ 15150-69 в пункте 10.3 оговаривает случай, когда изделие перевозят только закрытым транспортом — вагоном, контейнером, закрытой автомашиной: условия транспортирования приравнены к условиям хранения, для районов с умеренным и холодным климатом на суше — по условиям хранения 5.
Отдельно нормируется масса поставки готовых секций на объект. Пункт 5.10.8 ГОСТ 23118-2019: масса транспортного пакета — не более 20 т, если иная масса не оговорена в заказе. Логистику пакетов планируют заранее, а не подгоняют под уже готовую партию.
- До 20 т в пакете: стандартное ограничение без дополнительных согласований.
- Свыше 20 т: требует согласования массы между грузоотправителем и грузополучателем на этапе заказа.
Если проект предполагает ещё и видеонаблюдение по периметру, монтаж удобнее планировать сразу под оба контура — устройство и обвязку камер описывает статья про ограждение периметра с видеонаблюдением.
