ГОСТ 31174-2017 в пункте 4.3 перечисляет варианты конструкции сдвижных ворот, и среди них есть «опорные ворота» — схема без балки над проёмом вообще. Это факт, который сразу снимает половину споров на объекте: стандарт не требует ставить верхнюю балку как обязательный элемент, он лишь описывает разные схемы сборки и предъявляет требования к каждой из них отдельно.
Заказчики и монтажники часто путают привычку с нормой: ворота с балкой поверх проезда воспринимаются как единственно правильные, а всё остальное — как самодеятельность. Дальше — что стандарт говорит буквально и какие требования встают на место этой балки, если её нет.
Что говорит ГОСТ 31174 о конструкциях откатных ворот
Пункт 4.3 ГОСТ 31174-2017 делит сдвижные ворота по способу опирания полотна: с нижней балкой и верхней направляющей, с верхней балкой и нижней направляющей, с верхней балкой без нижней направляющей, опорные ворота, по прямым направляющим рельсам и по радиусным направляющим рельсам. То есть у стандарта нет одной канонической схемы — есть перечень равноправных вариантов, и «опорные ворота» в нём стоят наравне с остальными, а не как исключение.

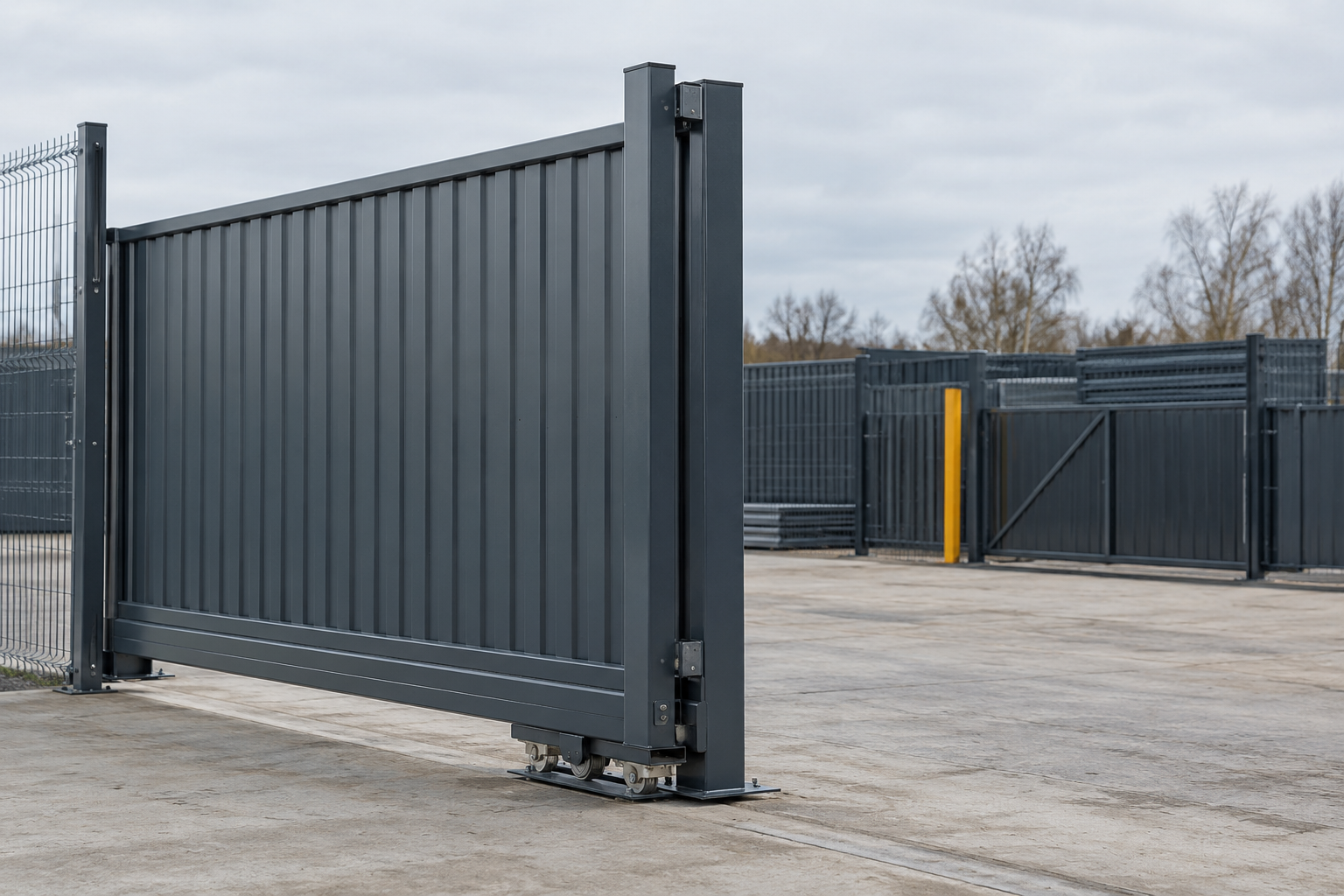

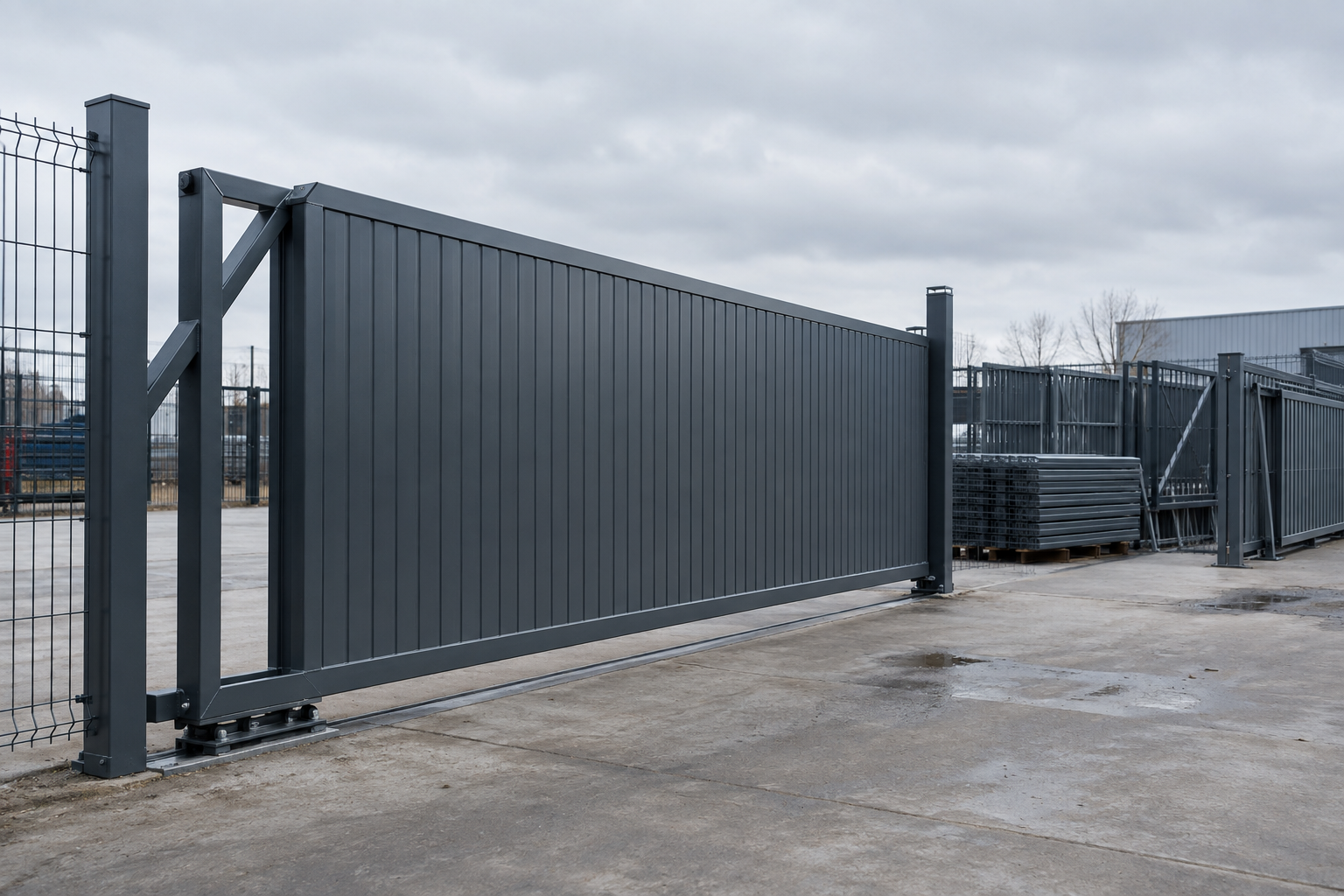

Приложение Б, рисунок Б.2, расшифровывает, из чего состоит именно опорная схема: щитовое полотно, элементы обрамления проёма, ручка, запирающее устройство, нижняя опорная балка, привод, силовая (несущая) рама и роликовые опоры. Обратите внимание — в этом перечне компонентов нет верхней балки вовсе. Нагрузка полотна распределяется между нижней опорной балкой и роликовыми опорами, а жёсткость проёму придаёт силовая рама. Эту схему на рынке чаще называют консольной или опорной — выбор и монтаж направляющей рельсы такой конструкции разбирали отдельно.
Миф об обязательной верхней балке: откуда он взялся
Уверенность в обязательности верхней балки растёт не из стандарта, а из практики: балка выглядит прочной опорой против опрокидывания, поэтому в неё верят как в страховку. На деле требования ГОСТ 31174-2017 сформулированы через нагрузки, а не через деталь конструкции.
Таблица 2 стандарта задаёт статическую нагрузку в плоскости полотна: не менее 2000 Н для одной категории и не менее 1500 Н для откатных ворот. Усилие ручного открывания и закрывания нормируется отдельно — не более 150 Н для обеих категорий. Ни одна из этих цифр не привязана к наличию балки над проёмом: стандарт спрашивает не «есть ли балка», а выдерживает ли конструкция заявленную нагрузку.
Важно. ГОСТ 31174-2017 нигде не пишет «верхняя балка обязательна». Требование сформулировано через параметры прочности и эксплуатационные усилия, а способ их достижения выбирает конструктор рамы.
Какие ограничения накладывает отсутствие верхней балки
Раз верхней балки нет, её роль берут на себя другие узлы: силовая рама, роликовые опоры, качество сварки, точность сборки. Стандарты, которые их регулируют, устроены строже, чем кажется по названию.
Ветровая нагрузка и класс защиты
Таблица 2 ГОСТ 31174-2017 нормирует сопротивление ветровой нагрузке для наружных ворот классом: одной категории хватает класса А, откатным воротам нужен класс Б или В. Номер ветрового района и тип местности при этом определяются по СП 20.13330.2011, пункты 11.1.4 и 11.1.6 — не «на глаз», а по методике, привязанной к участку.
Точность рамы и качество сварных швов
Когда рама берёт на себя всю нагрузку без помощи верхней балки, точность её сборки перестаёт быть вопросом эстетики. ГОСТ 23118-2019 задаёт отклонение от прямолинейности элемента: зазор между натянутой струной и полкой профиля не должен превышать 0,001 длины элемента и не более 10,0 мм (пункт 5.2), а скручивание (винтообразность) элемента ограничено тем же значением — 0,001 длины, не более 10,0 мм (пункт 5.6). ГОСТ 30245-2003 добавляет требования уже к самому профилю рамы: местная кривизна в горизонтальной и вертикальной плоскостях не должна превышать 1 мм на 1 м длины профиля (пункт 4.3), а скручивание профиля вокруг продольной оси — не более 2,0 мм плюс 0,5 мм на каждый метр длины (пункт 4.4). Превышение этих допусков перекашивает полотно независимо от схемы — вопрос выбора самой трубы для рамы разбирали в отдельном руководстве.
Сварные швы тоже без поблажек: ГОСТ 5264-80, пункт 13, допускает выпуклость и вогнутость углового шва до 30% катета.
- Полотно и обрамление: формируют геометрию ворот и держат допуски по прямолинейности.
- Нижняя опорная балка: держит вес полотна вместо верхней балки, работает с роликовыми опорами.
- Силовая (несущая) рама: держит жёсткость конструкции без опоры сверху, к ней применяются допуски ГОСТ 23118-2019 и ГОСТ 30245-2003.
- Роликовые опоры и привод: обеспечивают ход полотна и должны укладываться в усилие открывания не более 150 Н.
Сравнение конструкций: рельсовая и опорная схема
Сводим требования ГОСТ 31174-2017, ГОСТ 23118-2019 и ГОСТ 30245-2003 в одну таблицу: где схемы расходятся, а где норма одна для обеих.
| Параметр | Схема с верхней балкой (нижняя балка + верхняя направляющая или наоборот) | Опорная (консольная) схема без верхней балки |
|---|---|---|
| Балка над проёмом | Есть | Нет |
| Несущие элементы по приложению Б | Нижняя балка и верхняя направляющая (или обратный вариант) | Нижняя опорная балка, силовая несущая рама, роликовые опоры |
| Статическая нагрузка на полотно (табл. 2) | Не менее 1500 Н (откатные ворота) | Не менее 1500 Н (откатные ворота) |
| Класс сопротивления ветровой нагрузке | Класс Б или В (откатные ворота) | Класс Б или В (откатные ворота) |
| Отклонение от прямолинейности рамы (ГОСТ 23118, п.5.2) | 0,001 длины, не более 10,0 мм | 0,001 длины, не более 10,0 мм |
| Усилие ручного открывания (табл. 2, стр.4) | Не более 150 Н | Не более 150 Н |
Разница между схемами не в цифрах прочности, а в том, какой узел их обеспечивает — подробное сравнение обеих схем и монтажных особенностей есть в материале про консольные и рельсовые откатные ворота из профтрубы.
Какими документами руководствоваться при проектировании
Раз отдельного параграфа «требования к воротам без верхней балки» в ГОСТ 31174-2017 нет, картина собирается из смежных документов: он же даёт нагрузки и класс ветровой защиты, ГОСТ 23118-2019 и ГОСТ 30245-2003 — допуски на прямолинейность, кривизну и скручивание рамы и профиля, ГОСТ 5264-80 — требования к сварным швам, а СП 20.13330.2011 (пункты 11.1.4 и 11.1.6) — методику определения ветрового района. Отдельно стоит ГОСТ 24033-2018 — как готовое изделие проверяют перед сдачей.
Испытания по ГОСТ 24033
Пункт 8.2.3 ГОСТ 24033-2018 задаёт критерий приёмки: испытание считается удовлетворительным, если под действием контрольной нагрузки в течение 300 ± 5 секунд в образце не возникло разрушений, перемещение створки или полотна от первоначального положения не превысило 7% ширины створки или полотна, а изменения формы не превысили допустимых значений по изменению диагоналей. Это момент, где на практике проверяется, выдержала ли рама без верхней балки заявленную нагрузку.
- ГОСТ 31174-2017: статическая нагрузка, усилие открывания, класс ветровой защиты.
- ГОСТ 23118-2019 и ГОСТ 30245-2003: допуски на прямолинейность, скручивание и кривизну рамы и профиля.
- ГОСТ 5264-80: допустимая выпуклость и вогнутость сварного шва.
- ГОСТ 24033-2018: методика приёмочных испытаний готового изделия под нагрузкой.
Практические рекомендации: когда ворота без верхней балки допустимы
Опорная схема — не экономия в ущерб прочности, а конструкция, которая закрывает те же требования другим набором узлов. Собрать её «на глаз» нельзя: без верхней балки любой перекос рамы сразу видно в ходе полотна.
- Проверить статическую нагрузку: рама должна выдерживать не менее 1500 Н в плоскости полотна вне зависимости от схемы.
- Определить класс ветровой защиты: для наружных откатных ворот по таблице 2 нужен класс Б или В, а сам ветровой район участка определяется по СП 20.13330.2011.
- Заложить допуски рамы и профиля: отклонение от прямолинейности и скручивание элементов не должны выходить за 0,001 длины и 10 мм по ГОСТ 23118-2019, кривизна профиля — не более 1 мм на метр по ГОСТ 30245-2003.
- Проверить усилие открывания: ручное открывание и закрывание не должно требовать больше 150 Н — если требует, значит роликовые опоры или привод подобраны не под вес полотна.
Роликовые опоры в опорной схеме держат вес, который в рельсовой частично берёт на себя верхняя балка, поэтому их подбор — отдельная тема, разобранная в материале про ролики и комплектующие для откатных ворот из профтрубы. На широком проёме или продуваемом участке раму стоит закладывать жёстче сразу, не дожидаясь испытаний по ГОСТ 24033-2018.
