Многие считают маркировку забора формальностью: лишь бы панели подошли по размеру и встали в ряд без зазоров. ГОСТ 23118-2019 требует другого. На каждом сварном шве должно стоять клеймо сварщика, на самой конструкции — маркировка минимум в двух местах, а в комплект поставки входит документ о качестве, а не только секции, столбы и крепёж.
Разберём по пунктам, что именно проверяет норма и как это выглядит при приёмке на объекте — от клейма у шва до продольного уклона на площадке хранения.
Стереотип против нормы: короткое сравнение
Прежде чем разбирать каждый пункт отдельно, стоит увидеть разницу целиком: то, что кажется бытовым здравым смыслом, почти всегда мягче, чем требование стандарта.
| Пункт | Как думают | Как в норме |
|---|---|---|
| Маркировка конструкции | Номер заказа на бирке — и хватит | Общая и индивидуальная маркировка по схеме сборки, нанесённая в двух доступных для обзора местах (пункт 5.9.4, пункт 5.9.8) |
| Клеймо сварщика | Шов проверили глазами — готово | Личное клеймо сварщика не менее 40 мм от границы шва, если иное не указано в документации (пункт 5.5.5) |
| Катет шва | Небольшой недолив — не критично | Занижение катета углового шва относительно проектного значения не допускается (пункт 5.5.3) |
| Комплект поставки | Панели, столбы, крепёж | Плюс документ о качестве, ярлык на проволоку (пункт 5.3 ГОСТ 2246-70), запись о способе цинкования (пункт 4.7.1 ГОСТ 9.307-2021) |
| Хранение пакетов | Сложил у забора — и ладно | Навес, продольный уклон не менее 3°, не более двух ярусов при нагрузке до 3000 кг/м² на нижний пакет (пункты 8.10, 8.13) |
Клеймо сварщика и катет шва: не только внешний вид
Ровный на вид шов ещё не значит, что он прошёл контроль. ГОСТ 23118-2019 требует физического подтверждения того, кто варил конструкцию, и жёстко ограничивает отклонения по размеру шва.
Где ставится клеймо

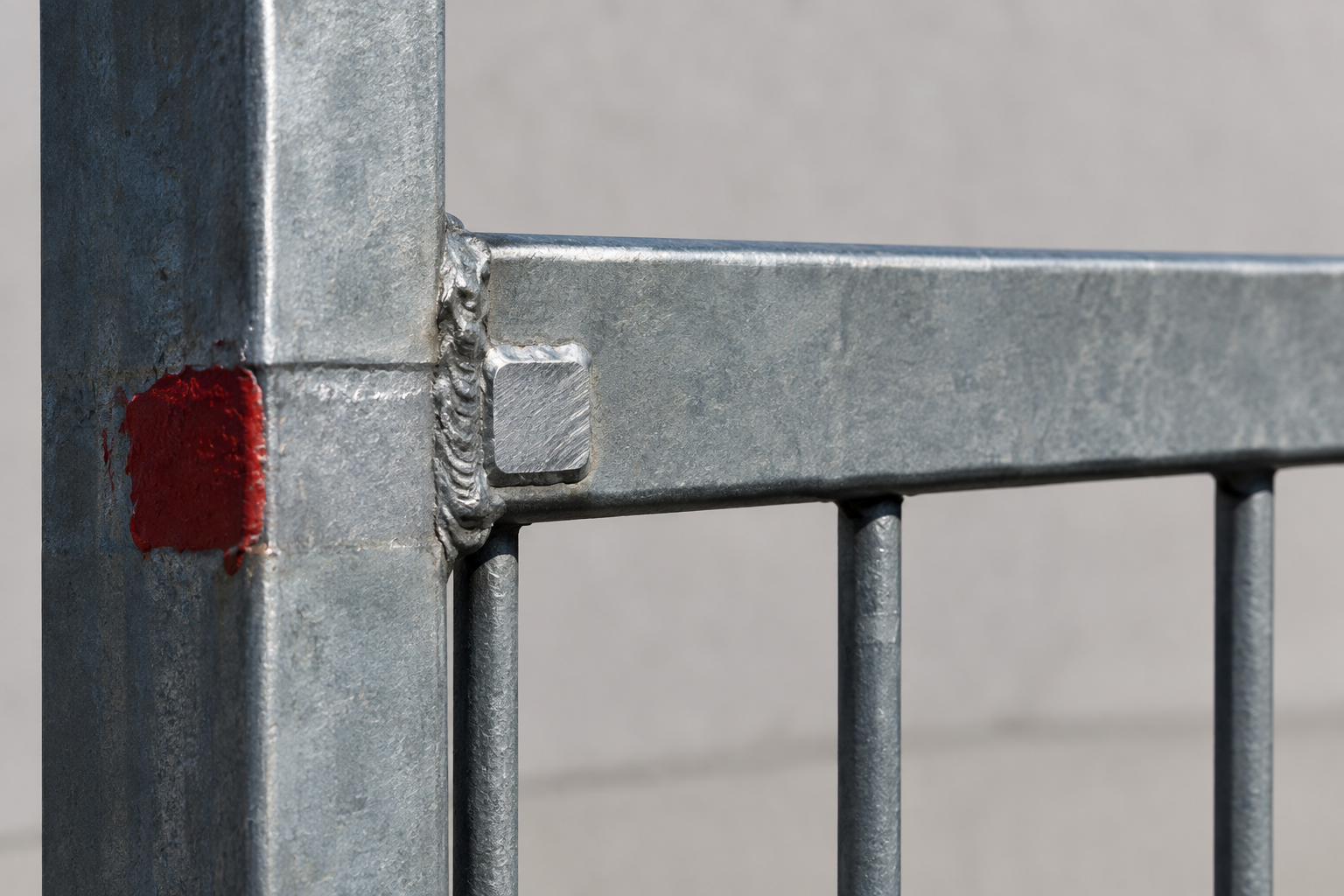

Около шва должно быть проставлено личное клеймо сварщика, выполнившего этот шов, на расстоянии не менее 40 мм от границы шва, если в рабочей или технологической документации нет других указаний (пункт 5.5.5). На готовом изделии клеймо можно найти визуально: если его нет рядом со швом, спрашивайте у поставщика, кто и когда варил конструкцию.
Допуски по катету
Занижение значений катетов угловых швов относительно проектных не допускается (пункт 5.5.3). При этом небольшая выпуклость или вогнутость шва — не брак сама по себе.
- Отклонение формы шва: допускается выпуклость или вогнутость угла до 30% катета, но не более 3 мм (пункт 11 ГОСТ 14771-76).
- Главное ограничение: вогнутость не должна приводить к уменьшению катета ниже установленного проектом значения.
Важно. клеймо сварщика и соблюдение катета шва — это то, что можно проверить на приёмке за пару минут, но именно это чаще всего пропускают, глядя только на ровность окраски.
Общая и индивидуальная маркировка конструкций
Индивидуальную маркировку наносят на конструкции, которые уже прошли общую и контрольную сборку. Она содержит общую маркировку и дополнительную — по схеме сборки (пункт 5.9.4). То есть на изделии должно быть видно не только к какому заказу оно относится, но и на какое место в сборке оно встанет.
Маркировку наносят в двух местах, доступных для обзора и прочтения при хранении и монтаже, а при необходимости — при эксплуатации и ремонте (пункт 5.9.8). Это особенно важно для готовых комплектов, где ворота и калитка идут вместе с секциями: если 3D забор поставляется с воротами и калиткой в комплекте, монтажнику важно быстро найти маркировку на каждом элементе, не разбирая всю партию.
Комплект поставки: что обязано быть в документах
Комплект поставки — это не только металл. Отдельные требования есть и к документам, и к маркировке расходных материалов, которые идут в производство ограждения.
На проволоку — металлический ярлык
На каждый моток, бухту, катушку или кассету сварочной проволоки крепят металлический ярлык (пункт 5.3 ГОСТ 2246-70). На нём должно быть указано:
- Изготовитель: наименование или товарный знак предприятия.
- Обозначение: условное обозначение проволоки.
- Партия: номер партии.
- Контроль: клеймо технического контроля.
На партию металлоконструкций тоже крепят бирку или маркировку с наименованием изделия, маркой стали, количеством и общим весом (пункт 4.3.1 ГОСТ 9.307-2021). А если изделия оцинкованы, в документацию изготовителя должна быть внесена запись о способе получения покрытия (пункт 4.7.1). Полный перечень того, что входит в поставку сварного ограждения, разобран отдельно в статье «Сварной забор: что входит в комплект поставки», а порядок оформления приёмки на объекте — в материале «Забор для предприятия: акт приёмки и гарантия».
Транспортные пакеты: требования к упаковке
Готовые секции и профили упаковывают не абы как. Транспортные пакеты изделий должны обеспечивать (пункт 5.10.5):
- Погрузку: возможность механизированной погрузки и выгрузки.
- Сохранность: неизменяемость формы и размеров конструкций при перевозке.
- Устойчивость: складирование в два яруса и более, кроме решётчатых элементов и криволинейных листовых конструкций.
- Доступность проверки: возможность пересчитать изделия и прочитать маркировку прямо в пакете.
Сами пакеты и ящичные поддоны должны иметь маркировку по ГОСТ 14192 (пункт 5.10.15). У сварочной проволоки с неомеднённой поверхностью свои правила: её сворачивают в мотки, размеры и масса которых заданы отдельной таблицей стандарта (пункт 3.19 ГОСТ 2246-70).
Хранение и транспортировка: как не превратить забор в металлолом

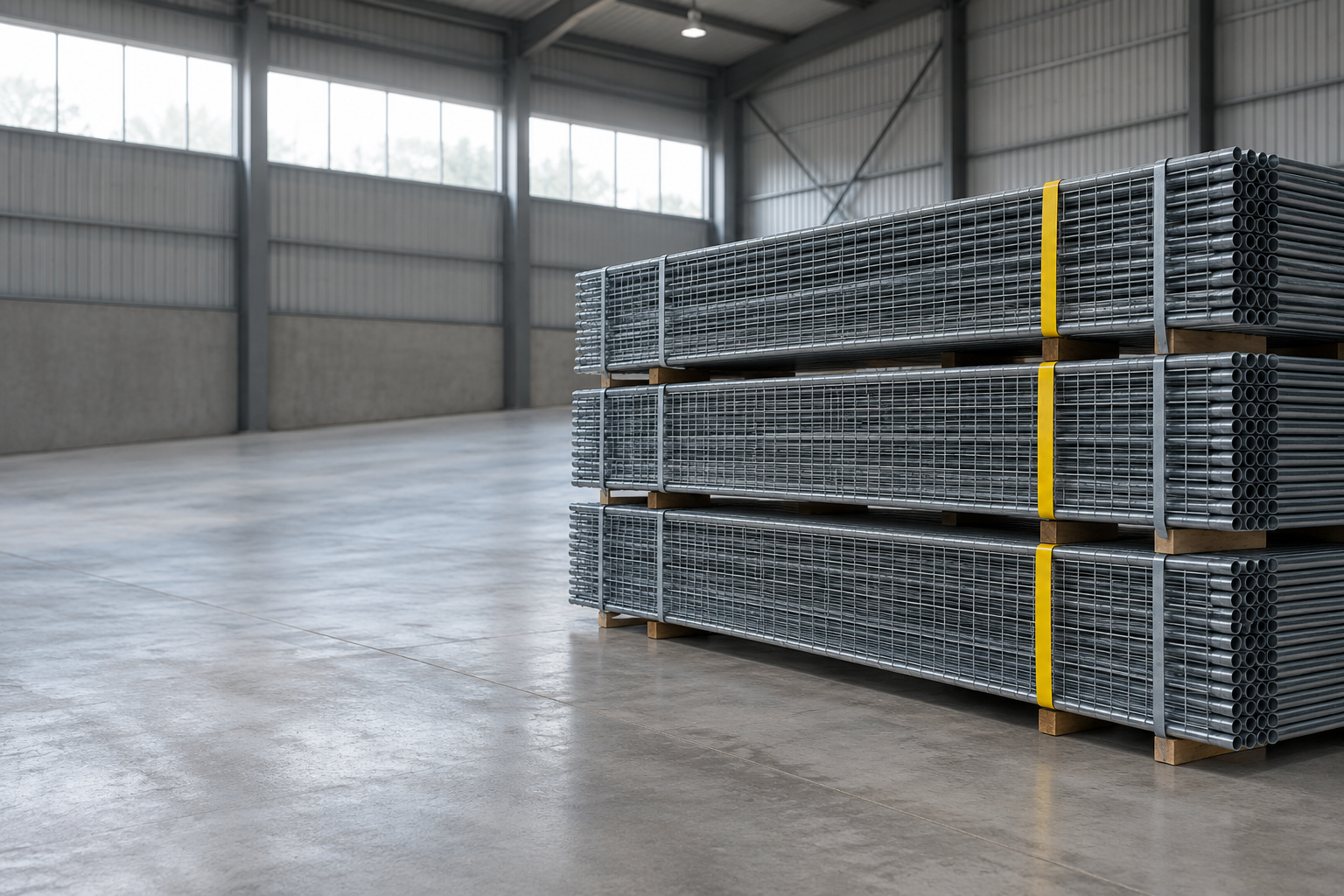

Даже правильно промаркированная и упакованная партия портится при неправильном хранении. Пакеты с тонкостенными профилями допускается размещать в несколько ярусов, но нагрузка на нижний пакет не должна превышать 3000 кг/м² (пункт 8.10).
Хранить лёгкие стальные конструкции и пакеты с тонкостенными профилями положено под навесом или в холодном проветриваемом помещении. Складировать их прямо на землю запрещено, а чтобы внутри пакета не скапливался конденсат, их располагают с продольным уклоном не менее 3° (пункт 8.13). Если объект небольшой и забор из рабицы ставят буквально за выходные, эти требования к площадке всё равно действуют — разница только в объёме партии, а не в правилах хранения.
