Забор из профильной трубы простоял пять лет, а после снежной зимы столбы повело на пару градусов. Хозяин решает не разбирать конструкцию, а усилить её на месте: подварить косынки, добавить раскосы, поставить дополнительные стойки. Мелочи на глаз на бумаге оказываются конкретным пунктом нормы с допуском, и его нарушение через полгода даёт трещину по шву.
Ошибка при выборе катета сварного шва

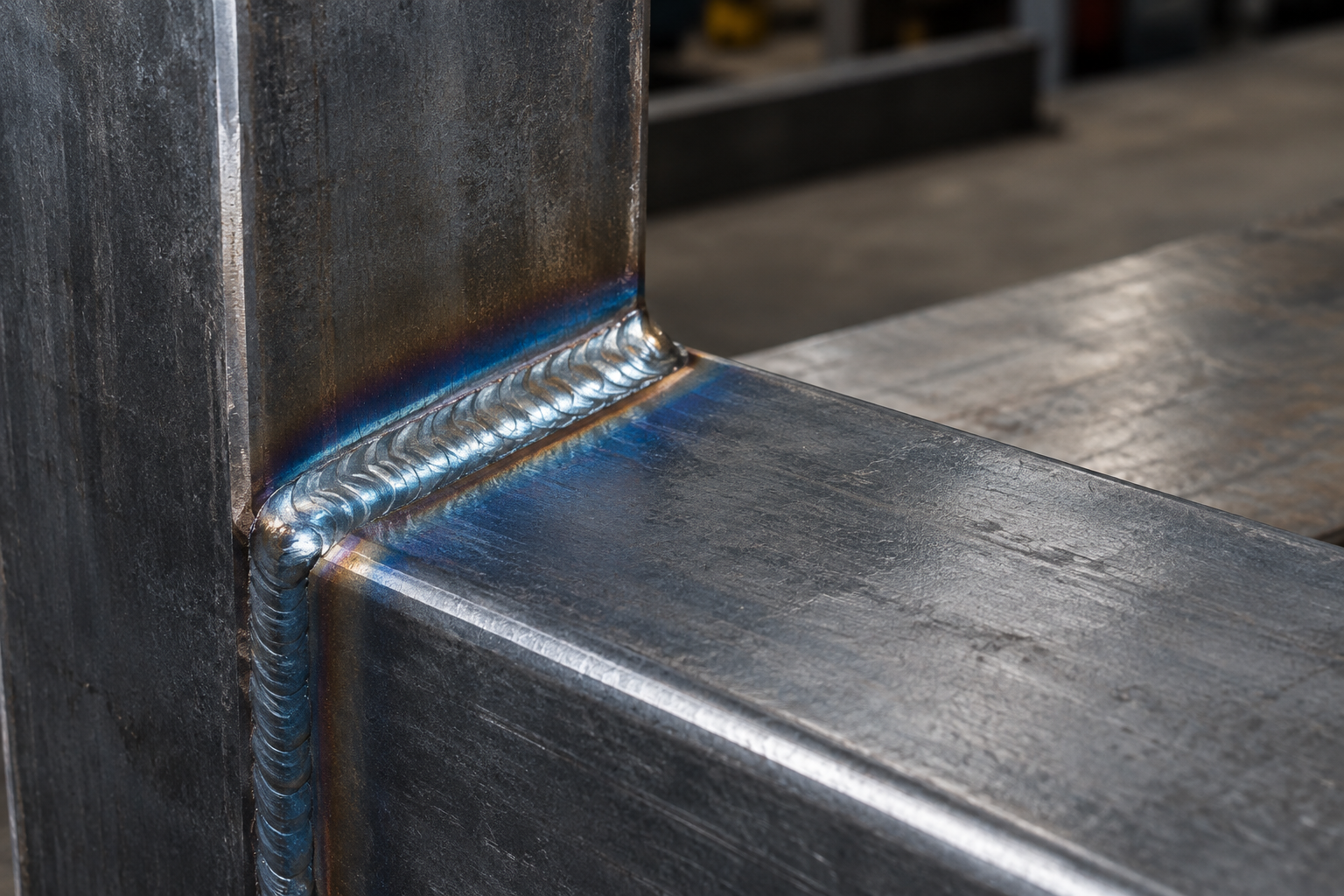

Самая частая ошибка при усилении — шов кладут «на глаз», толще для запаса или тоньше, чтобы не тратить электрод. По п.8 ГОСТ 14771-76 катет углового шва при сварке деталей толщиной свыше 3 мм не может превышать 1,2 толщины более тонкой из свариваемых деталей, а для деталей толщиной до 3 мм включительно катет ограничен 3 мм. Завышенный катет — это перегрев металла и коробление стенки профиля. Заниженный держит нагрузку хуже расчётной и рвётся первым при порыве ветра.
Когда шов «проваливается» вогнутостью
По п.11 ГОСТ 14771-76 допускается выпуклость или вогнутость шва до 30% его катета, но не более 3 мм, при этом вогнутость не должна уменьшать катет ниже установленного при проектировании. Сварщик без опыта часто оставляет вогнутость по центру шва: визуально аккуратно, а рабочий катет меньше нормы.
- Шаблон сварщика: катет измеряется по короткой стороне треугольника шва, а не по видимой ширине валика.
- Три точки шва: начало, середина и конец — в середине чаще всего прячется вогнутость.
- Сравнение с толщиной детали: катет считают от более тонкой детали, а не от той, что толще.
Важно. катет шва при усилении рассчитывают от толщины более тонкой из свариваемых деталей — это требование напрямую определяет, выдержит ли узел нагрузку.
Допуски на геометрию профилей: почему миллиметры имеют значение
Вторая ошибка — докупить профиль «похожий» на старый, не сверяя размеры. По табл.Б.1 ГОСТ 23118-2019 отклонение по высоте профиля и ширине полки допускается не более ±3,0 мм, а смещение стенки относительно оси полки — не более 0,5 толщины стенки. Стойка с разбросом 4-5 мм ставит узел косынки с перекосом, и часть нагрузки идёт через изгиб металла, а не через шов. Для полотен калиток действует ГОСТ 31174-2017: по п.5.2.2 отклонения габаритных размеров не превышают ±5,0 мм, а по п.5.2.3 разность длин диагоналей — не более 3 мм при стороне до 2000 мм. Усиление от трубы небольшого сечения разобрано в статье про забор из профильной трубы 40х40 и когда каркас требует усиления.
- Высота и ширина полки: измерить старый и новый профиль в трёх сечениях, разброс не более 3 мм.
- Диагонали рамы: перед сваркой калитки сверить рулеткой обе диагонали.
- Смещение стенки: проверить, что стенка не «гуляет» относительно оси полки больше половины её толщины.
Защита от коррозии: заводское покрытие или самодельная докраска
После сварки покрытие в зоне шва всегда выгорает. По п.5.3.1 ГОСТ 23118-2019 конструкции защищают от коррозии способами по действующим нормативным документам, а по п.5.3.2 покрытия наносятся именно в заводских условиях. Докраска кистью из магазина не заменяет заводское покрытие. Разумнее брать готовые узлы усиления с заводской обработкой, а не варить встык то, что есть под рукой. Про столбы, крепящиеся к уже стоящему фундаменту, — статья про крепление столбов забора к существующему фундаменту.
Учёт ветровой нагрузки: почему высокий забор может упасть
Третья ошибка проявляется после сильного ветра: владелец наращивает высоту, добавляя секцию или козырёк, но не пересчитывает нагрузку на новые пропорции. По прил.В СП 20.13330.2016, табл.В.1, для отдельно стоящих плоских сплошных конструкций — к которым прямо отнесены заборы — аэродинамический коэффициент составляет 2,1 для участка A, 1,8 для B, 1,4 для C и 1,2 для D. Крайние участки нагружены почти вдвое сильнее средних.
Почему края забора нагружены сильнее середины
Коэффициент 2,1 относится именно к крайним зонам конструкции, а не к середине пролёта. Если усиление ставят равномерно по периметру, а угловые и крайние столбы оставляют как есть, слабая точка остаётся там же, где была до ремонта. Разбор усиления угловых опор — в статье про выбор, усиление и монтаж угловых столбов забора.
Дефекты сварных швов и качество кроя
Четвёртая группа ошибок — дефекты, заметные только при внимательном осмотре. По п.12 ГОСТ 14771-76 перед сваркой допускается смещение кромок не более 0,2 толщины детали для деталей толщиной до 4 мм. Смещённые кромки дают неровный переход, нагрузка концентрируется на кромке шва.
Как серповидность листа портит весь пролёт
Для листового усиления геометрию стоит проверить отдельно. По п.5.3.3 ГОСТ 24045-2016 серповидность профилей не должна превышать 5,0 мм на 3 м длины при длине до 6 м и 1,5 мм на 1 м длины при длине свыше 6 м. По п.5.3.6 того же ГОСТ 24045-2016 косина реза не должна выводить длину профиля за номинальный размер с учётом допуска. Выгнутый дугой лист создаёт постоянное внутреннее напряжение — крепёж со временем ослабевает.
- Серповидность: положить лист на ровную поверхность и измерить зазор от края до прямой линии.
- Косина среза: сравнить длину профиля по двум противоположным кромкам.
- Смещение кромок: проверить щупом до прихватки, а не после полного шва.
Из чего собирают правильный комплект усиления

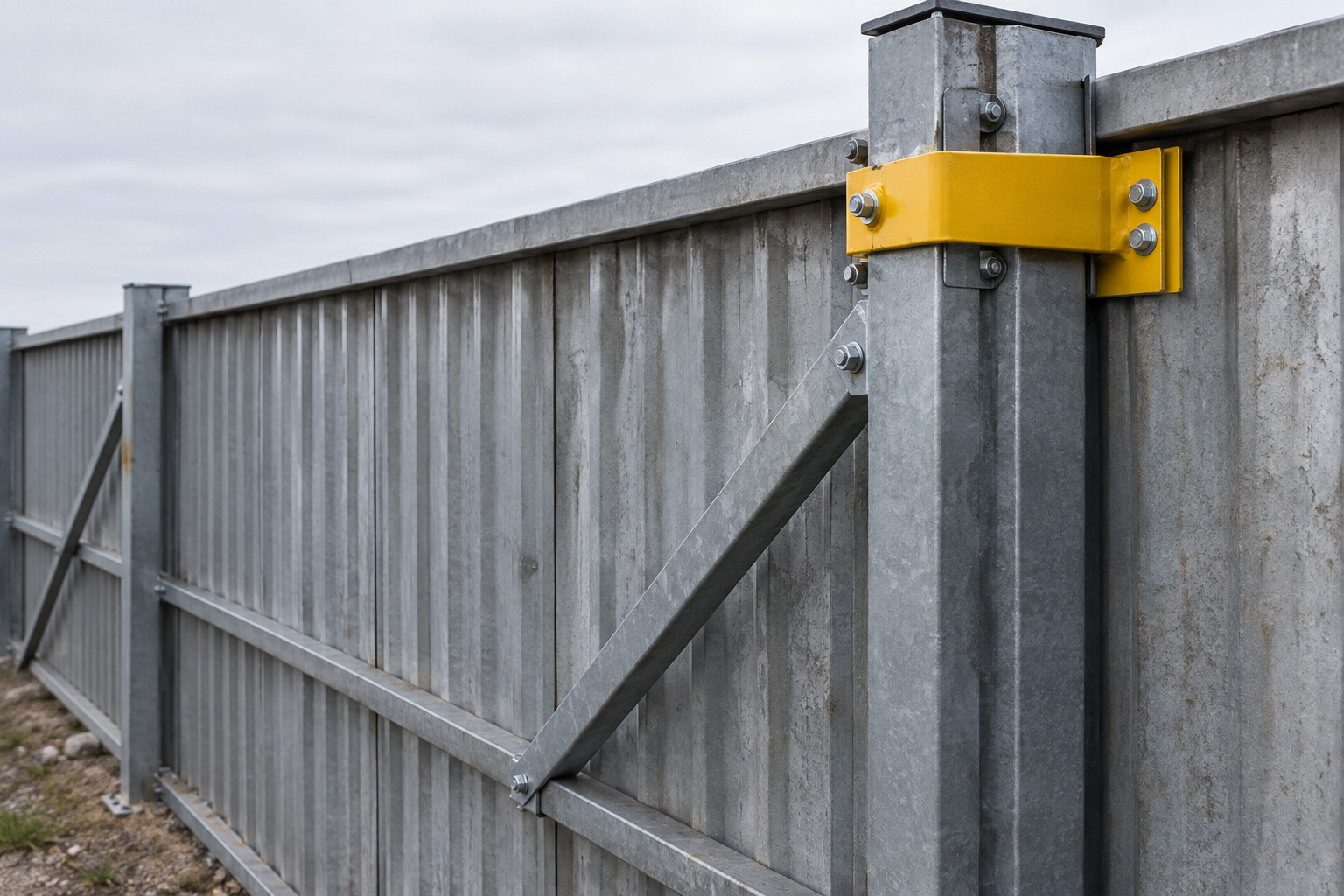

Когда перечисленные ошибки исключены, комплект усиления выглядит просто: столбы и раскосы с проверенной геометрией профиля, швы с катетом от более тонкой детали, узлы с учётом того, что крайние и угловые участки забора нагружены сильнее средних.
| Параметр | Норма (пункт документа) | Типичная ошибка |
|---|---|---|
| Катет углового шва | п.8 ГОСТ 14771-76: не более 1,2 толщины более тонкой детали | Шов кладут толще или тоньше «на глаз» |
| Выпуклость и вогнутость шва | п.11 ГОСТ 14771-76: до 30% катета, не более 3 мм | Вогнутость уменьшает рабочий катет ниже нормы |
| Отклонение по высоте профиля | табл.Б.1 ГОСТ 23118-2019: ±3,0 мм | Новый профиль отличается от старого на 4-5 мм |
| Смещение стенки профиля | табл.Б.1 ГОСТ 23118-2019: не более 0,5 толщины стенки | Стенка смещена относительно оси полки |
| Серповидность профлиста | п.5.3.3 ГОСТ 24045-2016: до 5,0 мм на 3 м (длина до 6 м) | Лист монтируют без проверки геометрии |
| Ветровой коэффициент, участок A | табл.В.1 СП 20.13330.2016: 2,1 | Крайние пролёты усиливают так же, как средние |
В комплект обычно входят усиленные столбы, раскосы, косынки под сварку и крепёж — полный список того, что закладывают в заводскую поставку, разобран в статье что входит в комплект поставки сварного забора. Проще заказать готовый комплект под размеры конструкции, чем подбирать профиль по одному в магазине и мерить допуски рулеткой на морозе.
