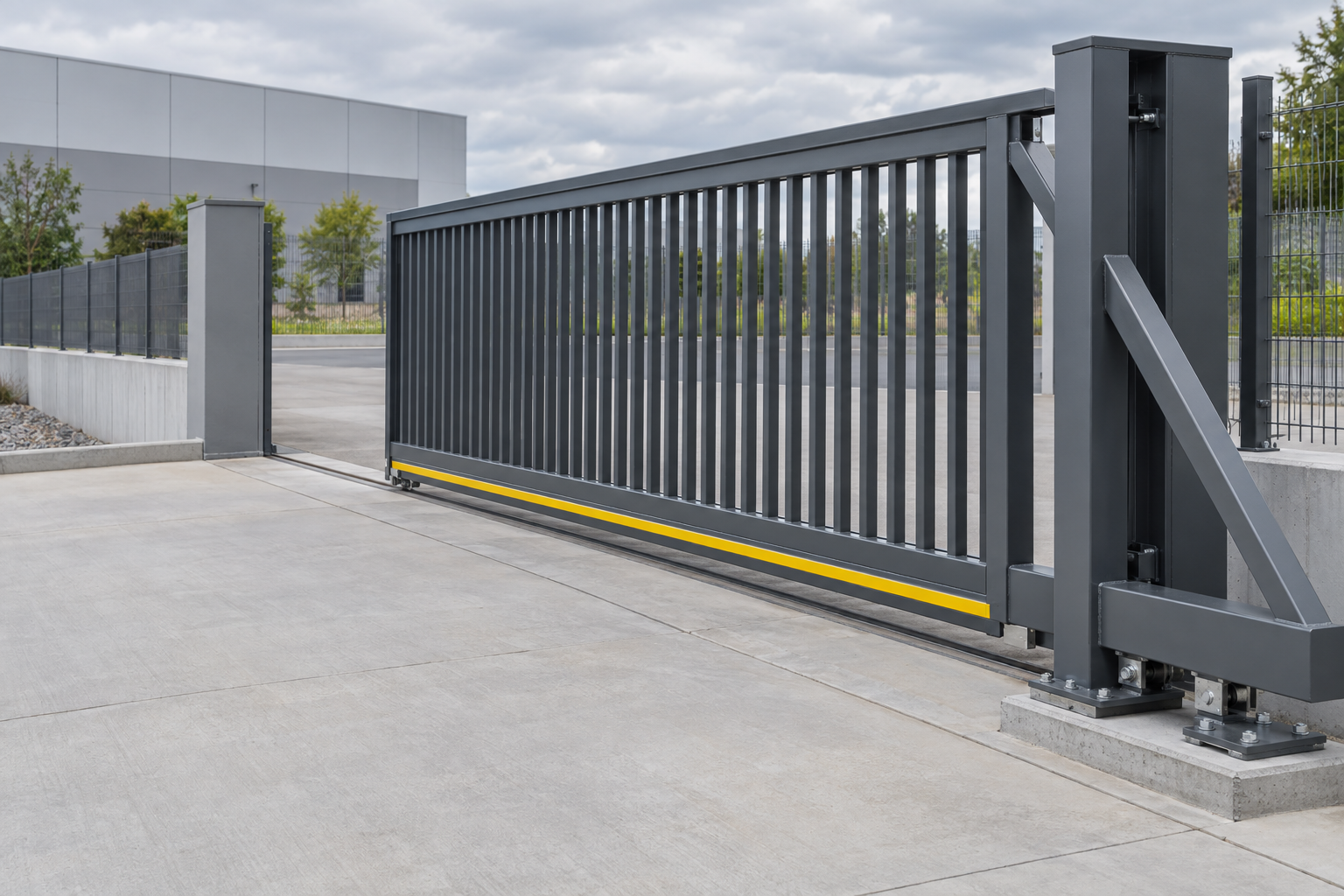

Ворота, которые скрипят, заедают или не долетают до концевика, в девяти случаях из десяти не требуют замены привода или каретки. ГОСТ 31174-2017 и ГОСТ 24033-2018 нормируют усилие открывания, зазоры, отклонения габаритов и разность диагоналей конкретными цифрами — и если полотно работает через силу, это отступление от норм, которое устраняется регулировкой на месте.
Ниже — пять типовых сбоев, норма, из которой взято допустимое значение, и порядок правки без снятия полотна с направляющей.
Ворота идут туго и заедают при ручном открывании
Створка сдвигается рывками, приходится налегать плечом или тянуть за ручку двумя руками. Это не капризы механизма — это прямое нарушение нормы.
Пункт 5.5.3 ГОСТ 31174-2017 требует: открывание и закрывание должно происходить легко, плавно, без заеданий. Пункт 7.7.1 ГОСТ 24033-2018 конкретизирует — усилие, необходимое для запирания и открывания, не должно превышать значений, установленных в документации на изделие. Заедание при ручном ходе — это сигнал, что зазор или ролики выставлены неправильно, а не износ привода.
Что подтянуть первым
- Верхние ловители: проверить, не задевает ли полотно верхний направляющий ролик — это самая частая причина рывков на старте хода.

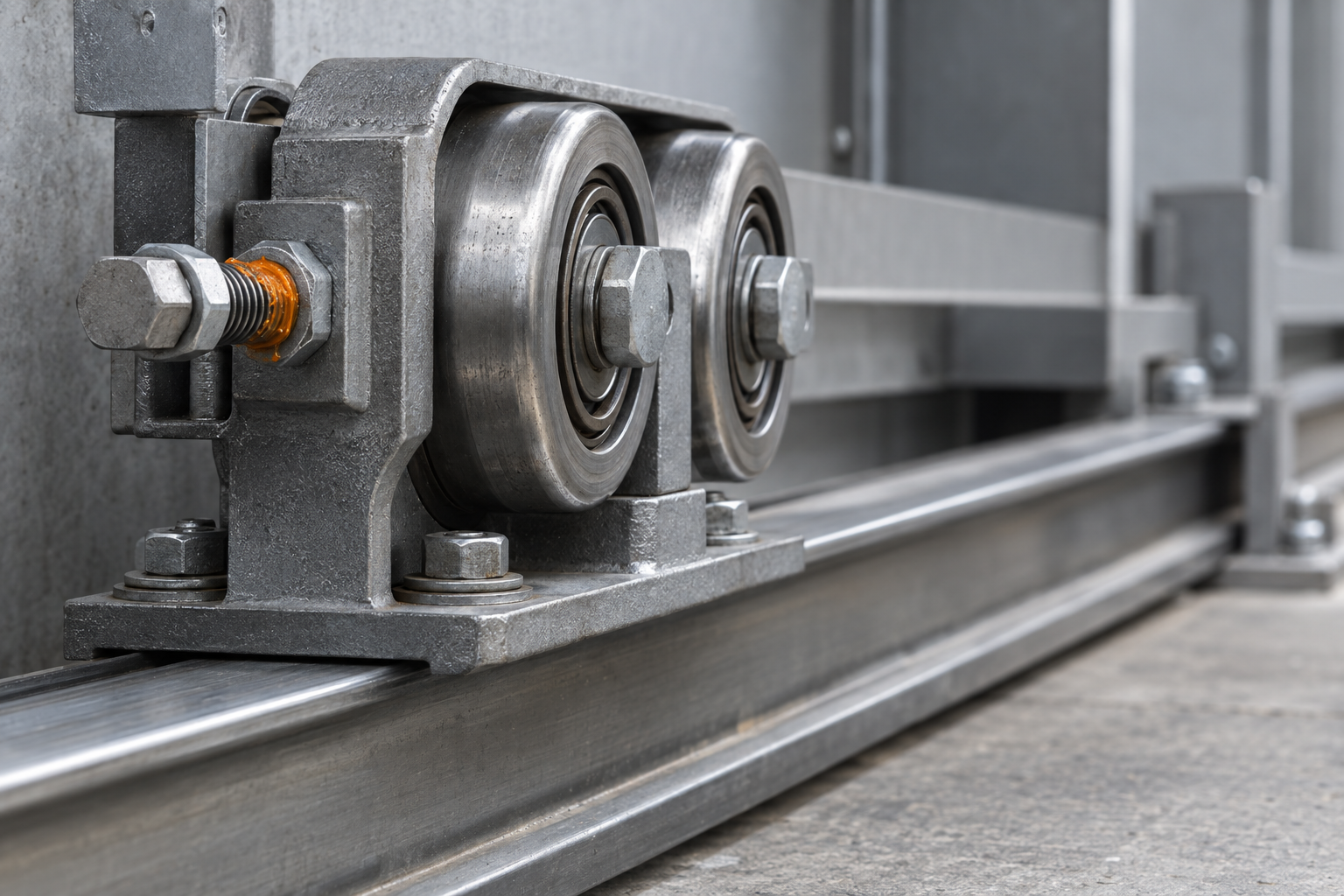

- Каретки на нижней балке: ослабить крепёжные болты, вручную прокатить полотно на пару метров, затянуть заново в положении свободного хода.
- Опорные ролики: если ролик прокручивается с сопротивлением, проблема в подшипнике, а не в регулировке — тогда нужна замена узла, а не подтяжка.
Подробнее о том, какие ролики держат нагрузку и как их обслуживать без разборки полотна, разобрано в статье про откатные ворота из профтрубы: ролики и комплектующие.
Зазор между полотном и направляющей вышел за допуск
Ворота идут неравномерно: то плавно, то с рывком, кажется, что полотно «гуляет» на рельсе. Причина обычно в зазоре, который со временем разболтался.
Пункт 7.9.4 ГОСТ 24033-2018 закрепляет: значения отклонений формы полотен и зазоров между полотнами и направляющими должны оставаться в пределах, установленных техническими требованиями к конкретному виду изделия. То есть зазор — не декоративная настройка, а параметр, который проверяется по документации на изделие и должен укладываться в допуск.
Как выставить зазор на месте
- Открыть полотно наполовину и зафиксировать его упором, чтобы не откатилось само.
- Ослабить винты каретки, регулирующие расстояние ролика от направляющей балки.
- Сдвинуть каретку до равномерного зазора по всей длине хода, проверяя рукой на трёх точках — у столбов и в середине пролёта.
- Затянуть крепёж и прокатить полотно от начала до конца, слушая, не появился ли новый скрип.
Если зазор невозможно выставить в допуск на самой каретке, вероятно, повело саму направляющую рельсу — тогда стоит сверить монтаж с материалом про выбор и монтаж направляющей рельсы.
Полотно перекосило: диагонали и габариты вне допуска
Ворота не входят в защёлку, задевают край столба или трутся о стойку по всей высоте. Это уже не зазор на каретке, а перекос самого полотна.
Пункт 5.2.2 ГОСТ 31174-2017 задаёт предел: отклонение от номинальных габаритных размеров полотен не должно превышать ±5,0 мм. Пункт 5.2.3 добавляет норму для диагоналей: разность длин диагоналей не должна превышать 3 мм при длине стороны до 2000 мм и 5 мм — при длине более 2000 мм. Если полотно вышло за эти значения, оно физически не может двигаться по прямой без перекоса.
Как вернуть геометрию без снятия рамы
- Замерить диагонали: рулеткой от угла до угла, сравнить с допуском по длине стороны.
- Найти смещённый угол: он даёт большую диагональ — именно его сторону нужно подтягивать.
- Отрегулировать опорные ролики: на большинстве конструкций каждый ролик имеет отдельный винт по высоте — подъём или опускание одной точки меняет диагональ без демонтажа полотна.
- Перепроверить после подтяжки: повторный замер диагоналей, а не визуальная оценка «на глаз».
Важно. регулировка одной опоры без контрольного замера диагоналей часто уводит перекос в другую сторону — выставлять нужно по цифрам, а не по ощущению плавности хода.
Крепёж роликов и кареток разболтался, а демонтировать нечем
Каретка начала люфтить, полотно чуть провисает при движении, слышен металлический стук на стыках. Часто причина в самом крепеже, а не в узле.
ГОСТ 23118-2019, пункт 5.6.5, требует: эффективная длина нарезной части самонарезающих винтов должна проходить через всю толщину соединяемого пакета, а инструмент для установки и фиксации винтов должен обеспечивать регулировку глубины установки и контроль крутящего момента в соответствии с рекомендациями изготовителя оборудования. Проще говоря — винт должен быть закручен на нужную глубину с правильным усилием, а не «докручен на всякий случай».
Порядок подтяжки крепежа на месте
- Определить ослабленные точки: покачать каждую каретку рукой, найти люфтящие крепления.
- Использовать шуруповёрт с ограничением момента: без него легко срезать головку винта или продавить металл каретки.
- Докрутить до упора без прокрутки: винт должен войти плотно, но не проворачиваться в отверстии — если проворачивается, отверстие разбито и винт нужно заменить на больший диаметр.
Отдельно стоит сказать про сварные швы на каретках и опорах — если шов на кронштейне выпуклый или вогнутый, ГОСТ 5264-80 (пункт 13) допускает отклонение до 30% катета шва, но вогнутость не должна уменьшать сам катет, заложенный при проектировании. Если шов явно «провален» глубже этого предела, крепёж на нём подтягивать бессмысленно — нужен ремонт сварного узла.
Замок и запирающие приборы закрываются через силу
Замок цепляется, приходится хлопнуть створкой или подтолкнуть её ногой, чтобы защёлка встала на место. Обычно дело не в замке, а в смещённой ответной планке.
Пункт 5.5.3 ГОСТ 31174-2017 прямо требует легкого запирания без заеданий — тот же принцип, что и для хода полотна. Пункт 5.5.4 добавляет требование к креплению самих запирающих приборов и петель: конструкция должна исключать демонтаж или открытие с наружной стороны, то есть крепёж планки и петель должен быть жёстко зафиксирован, а не просто прикручен для вида. И отдельная норма безопасности — пункт 7.4: электрические механизмы запирания должны предусматривать возможность открытия при отсутствии электроэнергии, это стоит проверить в том числе при регулировке автоматического замка.
Что смещать без разборки
- Ответная планка на столбе: ослабить крепёж, сдвинуть на 3-5 мм в сторону, куда уходит перекос, затянуть заново.
- Язычок замка: проверить, не задевает ли он край планки при закрывании — если задевает, планку нужно чуть опустить или поднять.
- Концевик автоматики: если привод не довозит полотно до положения закрытия на несколько миллиметров, замок будет закрываться через силу даже при исправной планке.
Точная настройка концевых выключателей и совместная работа замка с автоматикой разобраны в статье про концевые выключатели и фотоэлементы.
Сколько регулировок выдержит узел до отказа
Регулировка — не разовая процедура, а плановое обслуживание, и у неё есть предел. ГОСТ 31174-2017 в таблице 2 нормирует число циклов открывания-закрывания без отказа: не менее 20 000. Это ресурс, на который рассчитан узел при правильной регулировке, а не гарантия того, что регулировка не понадобится вовсе.
ГОСТ 24033-2018 прямо признаёт регулировку частью обслуживания: пункт 7.9.3 допускает смазку и регулировку трущихся элементов по указаниям производителя прямо во время эксплуатации, без остановки на капитальный ремонт. Тот же пункт требует фиксировать наработку в циклах и повреждения, если отказ произошёл до истечения контрольной наработки — это касается и владельца ворот: стоит вести хотя бы приблизительный учёт, сколько циклов прошло с последней регулировки.
Регулировка перестаёт помогать, когда причина не в зазоре или крепеже, а в самом узле:
- Ролик стёрт по профилю: подтяжка каретки не устранит выработку на самом колёсе — нужна замена ролика.
- Направляющая рельса деформирована: зазор невозможно выставить равномерно по всей длине хода, регулировка на одном участке уводит другой.
- Привод не держит момент: если полотно замедляется или дёргается при исправной механике, вопрос уже не в регулировке, а в подборе привода под массу и длину ворот — этому посвящён материал про выбор электропривода.
| Симптом неисправности | Норма и пункт ГОСТ | Допустимое значение | Что регулировать без демонтажа |
|---|---|---|---|
| Тугой ход, заедание при открывании | ГОСТ 31174-2017, п.5.5.3; ГОСТ 24033-2018, п.7.7.1 | Усилие не более 150 Н | Верхние ловители, зазор роликов, натяжение каретки |
| Неравномерный ход, рывки на рельсе | ГОСТ 24033-2018, п.7.9.4 | По техническим требованиям на изделие | Зазор между полотном и направляющей на каретке |
| Перекос, задевание за столб | ГОСТ 31174-2017, п.5.2.2, п.5.2.3 | Габарит ±5,0 мм; диагональ 3-5 мм | Опорные ролики по высоте, положение угла полотна |
| Люфт каретки, стук на стыках | ГОСТ 23118-2019, п.5.6.5 | Крутящий момент по рекомендациям изготовителя | Подтяжка самонарезающих винтов инструментом с контролем момента |
| Замок закрывается через силу | ГОСТ 31174-2017, п.5.5.3, п.5.5.4 | Запирание легко, без заеданий | Положение ответной планки, концевик автоматики |
